СТРОИТЕЛЬНЫЕ НОРМЫ И ПРАВИЛА

КАНАЛИЗАЦИЯ.
НАРУЖНЫЕ СЕТИ И СООРУЖЕНИЯ

СНиП 2.04.03-85

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ СТРОИТЕЛЬСТВА

МОСКВА 1986

РАЗРАБОТАНЫ Союзводоканалпроектом (Г. М. Мирончик - руководитель темы; Д. А. Бердичевский, А. Е. Высота, Л. В. Ярославский) с участием ВНИИ ВОДГЕО, Донецкого ПромстройНИИпроекта и НИНОСП им. Н. М. Герсеванова Госстроя СССР, НИИ коммунального водоснабжения и очистки воды Академии коммунального хозяйства им. К. Д. Памфилова и Гипрокоммунводоканала Минжилкомхоза РСФСР, ЦНИИЭП инженерного о6орудования Госгражданстроя, МосводоканалНИИпроекта и Мосинжпроекта Мосгорисполкома, Научно-исследовательского и конструкторско-технологического института городского хозяйства и УкркоммунНИИпроекта Минжилкомхоза УССР, Института механики и сейсмостойкости сооружений им. М. Т. Уразбаева Академии наук УзССР, Московского инженерно-строительного института им. В. В. Куйбышева Минвуза СССР, Ленинградского инженерно-строительного института Минвуза РСФСР.

ВНЕСЕНЫ Союзводоканалпроектом Госстроя СССР.

ПОДГОТОВЛЕНЫ К УТВЕРЖДЕНИЮ Главтехнормированием Госстроя СССР (Б.В. Тамбовцев).

Согласованы Минздравом СССР (письмо от 24.10.83 № 121-12/1502-14), Минводхозом СССР (письмо от 15.04.85 № 13-3-05/366), Минрыбхозом СССР (письмо от 26.04.85 № 30-11-9).

С введением в действие СНиП 2.04.03-85 «Канализация. Наружные сети и сооружения» утрачивает силу СНиП II-32-74 «Канализация. Наружные сети и сооружения».

При пользовании нормативным документом следует учитывать утвержденные изменения строительных норм и правил и государственных стандартов, публикуемые в журнале «Бюллетень строительной техники», «Сборнике изменений к строительным нормам и правилам» Госстроя СССР и информационном указателе «Государственные стандарты СССР» Госстандарта.

Государственный комитет СССР
по делам строительства
(Госстрой СССР)

Строительные нормы и правила

СНиП 2.04.03-85

Канализация.
Наружные сети и сооружения

Взамен
СНиП II-32-74

Настоящие нормы и правила должны соблюдаться при проектировании вновь строящихся и реконструируемых систем наружной канализации постоянного назначения для населенных пунктов и объектов народного хозяйства.

При разработке проектов канализации надлежит руководствоваться «Основами водного законодательства Союза ССР и союзных республик», соблюдать «Правила охраны поверхностных вод от загрязнения сточными водами» и «Правила санитарной охраны прибрежных вод морей» Минводхоза СССР, Минрыбхоза СССР и Минздрава СССР, требования «Положения о водоохранных и прибрежных полосах малых рек страны» и «Инструкции о порядке согласования и выдачи разрешений на специальное водопользование» Минводхоза СССР, а также указания других нормативных документов, утвержденных или согласованных Госстроем СССР.

1. ОБЩИЕ УКАЗАНИЯ

1.1. Канализацию объектов надлежит проектировать на основе утвержденных схем развития и размещения отраслей народного хозяйства и промышленности, схем развития и размещения производительных сил по экономическим районам и союзным республикам, генеральных, бассейновых и территориальных схем комплексного использования и охраны вод, схем и проектов районной планировки и застройки городов и других населенных пунктов, генеральных планов промышленных узлов.

При проектировании необходимо рассматривать целесообразность кооперирования систем канализации объектов независимо от их ведомственной принадлежности, а также учитывать техническую, экономическую и санитарную оценки существующих сооружений, предусматривать возможность их использования и интенсификацию их работы.

Проекты канализации объектов необходимо разрабатывать, как правило, одновременно с проектами водоснабжения с обязательным анализом баланса водопотребления и отведения сточных вод. При этом необходимо рассматривать возможность использования очищенных сточных и дождевых вод для производственного водоснабжения и орошения.

1.2. В системе дождевой канализации должна быть обеспечена очистка наиболее загрязненной части поверхностного стока, образующегося в период выпадения дождей, таяния снега и мойки дорожных покрытий, т. е. не менее 70 % годового стока для селитебных территорий и площадок предприятий, близких к ним по загрязненности, и всего объема стока для площадок предприятий, территория которых может быть загрязнена специфическими веществами с токсичными свойствами или значительным количеством органических веществ.

1.3. Основные технические решения, принимаемые в проектах, и очередность их осуществления должны быть обоснованы сравнением возможных вариантов. Технико-экономические расчеты следует выполнять по тем вариантам, достоинства и недостатки которых нельзя установить без расчетов.

Оптимальный вариант должен определяться наименьшей величиной приведенных затрат с учетом сокращения трудовых затрат, расхода материальных ресурсов, электроэнергии и топлива, а также исходя из санитарно-гигиенических и рыбохозяйственных требований.

1.4. При проектировании сетей и сооружений канализации должны быть предусмотрены прогрессивные технические решения, механизация трудоемких работ, автоматизация технологических процессов и максимальная индустриализация строительно-монтажных работ за счет применения сборных конструкций, стандартных и типовых изделий и деталей, изготавливаемых на заводах и в заготовительных мастерских.

1.5. Очистные сооружения производственной и дождевой канализации следует, как правило, размещать на территории промышленных предприятий.

1.6. При присоединении канализационных сетей промышленных предприятий к уличной или внутриквартальной сети населенного пункта следует предусматривать выпуски с контрольными колодцами, размещаемыми за пределами предприятий.

Необходимо предусматривать устройства для замера расхода сбрасываемых сточных вод от каждого предприятия.

Объединение производственных сточных вод нескольких предприятий допускается после контрольного колодца каждого предприятия.

Внесены
Союзводоканалпроектом
Госстроя СССР

Утверждены
постановлением
Государственного комитета СССР
по делам строительства
от 21 мая 1985 г. № 71

Срок
введения
в действие
1 января 1986 г.

1.7. Условия и места выпуска очищенных сточных вод и поверхностного стока в водные объекты следует согласовывать с органами по регулированию использования и охране вод, исполнительными комитетами местных Советов народных депутатов, органами, осуществляющими государственный санитарный надзор, охрану рыбных запасов, и другими органами в соответствии с законодательством Союза ССР и союзных республик, а места выпуска в судоходные водоемы, водотоки и моря - также с органами управления речным флотом союзных республик и Министерством морского флота.

1.8. При определении надежности действия системы канализации и отдельных ее элементов необходимо учитывать технологические, санитарно-гигиенические и водоохранные требования.

В случае недопустимости перерывов в работе системы канализации или отдельных ее элементов должны быть предусмотрены мероприятия, обеспечивающие бесперебойность их работы.

1.9. При аварии или ремонте одного сооружения перегрузка остальных сооружений данного назначения не должна превышать 8-17 % расчетной их производительности без снижения эффективности очистки сточных вод.

1.10. Санитарно-защитные зоны от канализационных сооружений до границ зданий жилой застройки, участков общественных зданий и предприятий пищевой промышленности с учетом их перспективного расширения следует принимать:

от сооружений и насосных станций канализации населенных пунктов - по табл. 1;

от очистных сооружений и насосных станций производственной канализации, не расположенных на территории промышленных предприятий как при самостоятельной очистке и перекачке производственных сточных вод, так и при совместной их очистке с бытовыми - в соответствии с СН 245-71 такими же, как для производств, от которых поступают сточные воды, но не менее указанных в табл. 1

2. РАСЧЕТНЫЕ РАСХОДЫ СТОЧНЫХ ВОД. ГИДРАВЛИЧЕСКИЙ РАСЧЕТ КАНАЛИЗАЦИОННЫХ СЕТЕЙ

УДЕЛЬНЫЕ РАСХОДЫ, КОЭФФИЦИЕНТЫ НЕРАВНОМЕРНОСТИ И РАСЧЕТНЫЕ РАСХОДЫ СТОЧНЫХ ВОД

2.1. При проектировании систем канализации населенных пунктов расчетное удельное среднесуточное (за год) водоотведение бытовых сточных вод от жилых зданий следует принимать равным расчетному удельному среднесуточному (за год) водопотреблению согласно СНиП 2.04.02-84 без учета расхода воды на полив территорий и зеленых насаждений.

2.2. Удельное водоотведение для определения расчетных расходов сточных вод от отдельных жилых и общественных зданий при необходимости учета сосредоточенных расходов следует принимать согласно СНиП 2.04.01-85.

Таблица 1

Сооружения

Санитарно-защитная зона, м, при расчетной производительности сооружений, тыс. м3/сут

до 0,2

св. 0,2 до 5

св. 5 до 50

св. 50 до 280

Сооружения механической и биологической очистки с иловыми площадками для сброженных осадков, а также отдельно расположенные иловые площадки

150

200

400

500

Сооружения механической и биологической очистки с термомеханической обработкой осадков в закрытых помещениях

100

150

300

400

Поля фильтрации

200

300

500

-

Земледельческие поля орошения

150

200

400

-

Биологические пруды

200

200

300

300

Сооружения с циркуляционными окислительными каналами

150

-

-

-

Насосные станции

15

20

20

30

Примечания: 1. Санитарно-защитные зоны канализационных сооружений производительностью свыше 280 тыс. м3/сут, а также при отступлении от принятой технологии очистки сточных вод и обработки осадка устанавливаются по согласованию с главными санитарно-эпидемиологическими управлениями министерств здравоохранения союзных республик.

2. Санитарно-защитные зоны, указанные в табл. 1, допускается увеличивать, но не более чем в 2 раза в случае расположения жилой застройки с подветренной стороны по отношению к очистным сооружениям или уменьшать не более чем на 25 % при наличии благоприятной розы ветров.

3. При отсутствии иловых площадок на территории очистных сооружений производительностью свыше 0,2 тыс. м3/сут размер зоны следует сокращать на 30 %.

4. Санитарно-защитную зону от полей фильтрации площадью до 0,5 га и от сооружений механической и биологической очистки на биофильтрах производительностью до 50 м3/сут следует принимать 100 м.

5. Санитарно-защитную зону от полей подземной фильтрации производительностью менее 15 м3/сут следует принимать 15 м.

6. Санитарно-защитную зону от фильтрующих траншей и песчано-гравийных фильтров следует принимать 25 м, от септиков и фильтрующих колодцев - соответственно 5 и 8 м, от аэрационных установок на полное окисление с аэробной стабилизацией ила при производительности до 700 м3/сут - 50 м.

7. Санитарно-защитную зону от сливных станций следует принимать 300 м.

8. Санитарно-защитную зону от очистных сооружений поверхностных вод с селитебных территорий следует принимать 100 м, от насосных станций - 15 м, от очистных сооружений промышленных предприятий - по согласованию с органами санитарно-эпидемиологической службы.

9. Санитарно-защитные зоны от шламонакопителей следует принимать в зависимости от состава и свойств шлама по согласованию с органами санитарно-эпидемиологической службы.

Таблица 2

Общий коэффициент неравномерности притока сточных вод

Средний расход сточных вод, л/с

5

10

20

50

100

300

500

1000

5000 и более

Максимальный Кgen. max

2,5

2,1

1,9

1,7

1,6

1,55

1,5

1,47

1,44

Минимальный Kgen. min

0,38

0,45

0,5

0,55

0,59

0,62

0,66

0,69

0,71

Примечания: 1. Общие коэффициенты неравномерности притока сточных вод, приведенные в табл. 2, допускается принимать при количестве производственных сточных вод, не превышающем 45 % общего расхода. При количестве производственных сточных вод свыше 45 % общие коэффициенты неравномерности следует определять с учетом неравномерности отведения бытовых и производственных сточных вод по часам суток согласно данным фактического притока сточных вод и эксплуатации аналогичных объектов.

2. При средних расходах сточных вод менее 5 л/с расчетные расходы надлежит определять согласно СНиП 2.04.01-85.

3. При промежуточных значениях среднего расхода сточных вод общие коэффициенты неравномерности следует определять интерполяцией.

2.3. Расчетные среднесуточные расходы производственных сточных вод от промышленных и сельскохозяйственных предприятий и коэффициенты неравномерности их притока следует определять на основе технологических данных. При этом необходимо предусматривать рациональное использование воды за счет применения маловодных технологических процессов, водооборота повторного использования воды и т. п.

2.4. Удельное водоотведение в неканализованных районах следует принимать 25 л/сут на одного жителя.

2.5. Расчетный среднесуточный расход сточных вод в населенном пункте следует определять как сумму расходов, устанавливаемых по пп. 2.1-2.4.

Количество сточных вод от предприятий местной промышленности, обслуживающих население, а также неучтенные расходы допускается принимать дополнительно в размере 5 % суммарного среднесуточного водоотведения населенного пункта.

2.6. Расчетные суточные расходы сточных вод следует определять как сумму произведений среднесуточных (за год) расходов сточных вод, определенных по п. 2.5, на коэффициенты суточной неравномерности, принимаемые согласно СНиП 2.04.02-84.

2.7. Расчетные максимальные и минимальные расходы сточных вод следует определять как произведения среднесуточных (за год) расходов сточных вод, определенных по п. 2.5, на общие коэффициенты неравномерности, приведенные в табл. 2.

2.8. Расчетные расходы производственных сточных вод промышленных предприятий следует принимать:

для наружных коллекторов предприятия, принимающих сточные воды от цехов, - по максимальным часовым расходам;

для общезаводских и внеплощадочных коллекторов предприятия - по совмещенному часовому графику;

для внеплощадочного коллектора группы предприятий - по совмещенному часовому графику с учетом времени протекания сточных вод по коллектору.

2.9. При разработке схем, перечисленных в п. 1.1. удельное среднесуточное (за год) водоотведение допускается принимать по табл. 3.

Объем сточных вод от промышленных и сельскохозяйственных предприятий должен определяться на основании укрупненных норм или имеющихся проектов-аналогов.

Таблица 3

Объекты канализования

Удельное среднесуточное (за год) водоотведение на одного жителя в населенных пунктах, л/сут

до 1990 г.

до 2000 г.

Города

500

550

Сельские населенные пункты

125

150

Примечания: 1. Удельное среднесуточное водоотведение допускается изменять на 10-20 % в зависимости от климатических и других местных условий и степени благоустройства.

2. При отсутствии данных о развитии промышленности за пределами 1990 г. допускается принимать дополнительный расход сточных вод от предприятий в размере 25 % расхода, определенного по табл. 3.

2.10. Самотечные линии, коллекторы и каналы, а также напорные трубопроводы бытовых и производственных сточных вод следует проверять на пропуск суммарного расчетного максимального расхода по пп. 2.7 и 2.8 и дополнительного притока поверхностных и грунтовых вод в периоды дождей и снеготаяния, неорганизованно поступающего в сети канализации через неплотности люков колодцев и за счет инфильтрации грунтовых вод. Величину дополнительного притока qad, л/с, следует определять на основе специальных изысканий или данных эксплуатации аналогичных объектов, а при их отсутствии - по формуле

                                                         (1)

где L - общая длина трубопроводов до рассчитываемого сооружения [створа трубопроводов) , км;

тd - величина максимального суточного количества осадков, мм, определяемая согласно СНиП 2.01.01-82.

Проверочный расчет самотечных трубопроводов и каналов поперечным сечением любой формы на пропуск увеличенного расхода должен осуществляться при наполнении 0,95 высоты.

РАСЧЕТНЫЕ РАСХОДЫ ДОЖДЕВЫХ ВОД

2.11. Расходы дождевых qr, л/с, следует определять по методу предельных интенсивностей по формуле

                                                    (2)

где zmid - среднее значение коэффициента, характеризующего поверхность бассейна стока, определяемое согласно п. 2.17;

А, п - параметры, определяемые согласно п. 2.12;

F - расчетная площадь стока, га, определяемая согласно п. 2.14;

tr - расчетная продолжительность дождя, равная продолжительности протекания поверхностных вод по поверхности и трубам до расчетного участка, мин, и определяемая согласно п. 2.15.

Расчетный расход дождевых вод для гидравлического расчета дождевых сетей qcal, л/с, следует определять по формуле

                                                         (3)

где b - коэффициент, учитывающий заполнение свободной емкости сети в момент возникновения напорного режима и определяемый по табл. 11.

Примечания: 1. При величине расчетной продолжительности протекания дождевых вод, меньшей 10 мин, в формулу (2) следует вводить поправочный коэффициент рваный 0,8 при tr = 5 мин и 0,9 при tr = 7 мин.

2. При большом заглублении начальных участков коллекторов дождевой канализации следует учитывать увеличение их пропускной способности за счет напора, создаваемого подъемом уровни воды в колодцах.

2.12. Параметры А и п надлежит определять по результатам обработки многолетних записей самопишущих дождемеров, зарегистрированных в данном конкретном пункте. При отсутствии обработанных данных допускается параметр А определять по формуле

                                               (4)

где q20 - интенсивность дождя, л/с на 1 га, для данной местности продолжительностью 20 мин при Р = 1 год, определяемая по черт. 1;

п - показатель степени, определяемый по табл. 4;

тr - средние количество дождей за год, принимаемое по табл. 4;

Р - период однократного превышения расчетной интенсивности дождя, принимаемый по п. 2.13;

g - показатель степени, принимаемый по табл. 4.

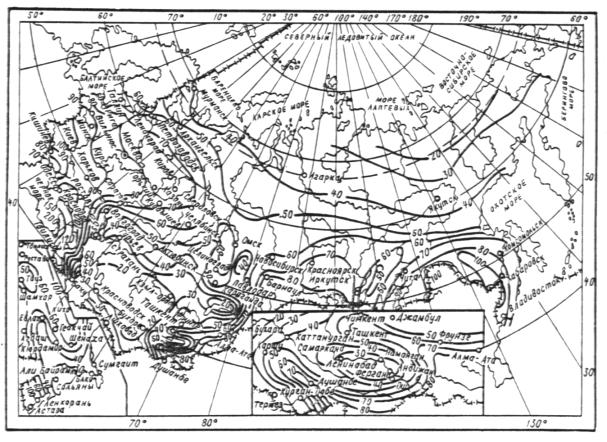

Черт. 1. Значения величин интенсивности дождя q20

Таблица 4

Район

Значение n при

mr

g

Р ³ 1

Р < 1

Побережья Белого и Баренцева морей

0,4

0,35

130

1,33

Север европейской части СССР и Западной Сибири

0,62

0,48

120

1,33

Равнинные области запада и центра европейской части СССР

0,71

0,59

150

1,54

Равнинные области Украины

0,71

0,64

110

1,54

Возвышенности европейской части СССР. западный склон Урала

0,71

0,59

150

1,54

Восток Украины, низовье Волги и Дона, Южный Крым

0,67

0,57

60

1,82

Нижнее Поволжье

0,66

0,66

50

2

Наветренные склоны возвышенностей европейской части СССР и Северное Предкавказье

0,7

0,66

70

1,54

Ставропольская возвышенность, северные предгорья Большого Кавказа, северный склон Большого Кавказа

0,63

0,56

100

1,82

Южная часть Западной Сибири, среднее течение р. Или, район оз. Але-Куль

0,72

0,58

80

1,54

Центральный и Северо-Восточный Казахстан, предгорья Алтая

0,74

0,66

80

1,82

Северные склоны Западных Саян, Заилийского Алатау

0,57

0,57

80

1,33

Джунгарский Алатау, Кузнецкий Алатау, Алтай

0,61

0,48

140

1,33

Северный склон Западных Саян

0,49

0,33

100

1,54

Средняя Сибирь

0,69

0,47

130

1,54

Хребет Хамар-Дабан

0,48

0,35

130

1,82

Восточная Сибирь

0,6

0,52

90

1,54

Бассейны Шилки и Аргуни, долина Среднего Амура

0,65

0,54

100

1,54

Бассейны Колымы и рек Охотского моря, северная часть Нижнеамурской низменности

0,36

0,48

100

1,54

Побережье Охотского моря, бассейны рек Берингова моря, центр и запад Камчатки

0,35

0,31

80

1,54

Восточное побережье Камчатки южнее 56° с. ш.

0,28

0,26

110

1,54

Побережье Татарского пролива

0,35

0,28

110

1,54

Район оз. Ханка

0,65

0,57

90

1,54

Бассейны рек Японского моря, о. Сахалин, Курильские о-ва

0,45

0,44

110

1,54

Юг Казахстана, равнина Средней Азии и склоны гор до 1500 м, бассейн оз. Иссык-Куль до 2500 м

0,44

0,4

40

1,82

Склоны гор Средней Азии на высоте 1500-3000 м

0,41

0,37

40

1,54

Юго-Западная Туркмения

0,49

0,32

20

1,54

Черноморское побережье и западный склон Большого Кавказа до Сухуми

0,62

0,58

90

1,54

Побережье Каспийского моря и равнина от Махачкалы до Баку

0,51

0,43

60

1,82

Восточный склон Большого Кавказа, Кура-Араксинская низменность до 500 м

0,58

0,47

70

1,82

Южный склон Большого Кавказа выше 1500 м, южный склон выше 500 м, ДагАССР

0,57

0,52

100

1,54

Побережье Черного моря ниже Сухуми, Колхидская низменность, склоны Кавказа до 2000 м

0,54

0,5

90

1,33

Бассейн Куры, восточная часть Малого Кавказа, Талышский хребет

0,63

0,52

90

1,33

Северо-западная и центральная части Армении

0,67

0,53

100

1,33

Ленкорань

0,44

0,38

171

2,2

2.13. Период однократного превышения расчетной интенсивности дождя необходимо выбирать в зависимости от характера объекта канализования, условий расположения коллектора с учетом последствий, которые могут быть вызваны выпадением дождей, превышающих расчетные, и принимать по табл. 5 и 6 или определять расчетом в зависимости от условий расположения коллектора, интенсивности дождей, площади бассейна и коэффициента стока по предельному периоду превышения.

При проектировании дождевой канализации у особых сооружений (метро, вокзалов, подземных переходов и др.), а также для засушливых районов, где значение q20 менее 50 л/(с×га), при Р, равном единице, период однократного превышения расчетной интенсивности дождя следует определять только расчетом с учетом предельного периода превышения расчетной интенсивности дождя, указанного в табл. 7. При этом периоды однократного превышения расчетной интенсивности дождя, определенные расчетом, не должны быть менее указанных в табл. 5 и 6.

При определении периода однократного превышения расчетной интенсивности дождя расчетом следует учитывать, что при предельных периодах однократного превышения, указанных в табл. 7, коллектор дождевой канализации должен пропускать лишь часть расхода дождевого стока, остальная часть которого временно затопляет проезжую часть улиц и при наличии уклона стекает по ее лоткам, при этом высота затопления улиц не должна вызывать затопления подвальных и полуподвальных помещений; кроме того, следует учитывать возможный сток с бассейнов, расположенных за пределами населенного пункта.

Таблица 5

Условия расположения коллекторов

Период однократного превышения расчетной интенсивности дождя Р, годы, для населенных пунктов при значениях q20

местного значения

на магистральных улицах

до 60

св. 60 до 80

св. 80 до 120

св. 120

Благоприятные и средние

Благоприятные

0,33-0,5

0,33-1

0,5-1

1-2

Неблагоприятные

Средние

0,5-1

1-1,5

1-2

2-3

Особо неблагоприятные

Неблагоприятные

2-3

2-3

3-5

5-10

-

Особо неблагоприятные

3-5

3-5

5-10

10-20

Примечания: 1. Благоприятные условия расположения коллекторов:

бассейн площадью не более 150 га имеет плоский рельеф при среднем уклоне поверхности 0,005 и менее;

коллектор проходит по водоразделу или в верхней части склона на расстоянии от водораздела не более 400 м/

2. Средние условия расположения коллекторов:

бассейн площадью свыше 150 га имеет плоский рельеф с уклоном 0,005 м и менее;

коллектор проходит d нижней части склона по тальвегу с уклоном склонов 0,02 м и менее, при этом площадь бассейна не превышает 150 га.

3. Неблагоприятные условия расположения коллекторов:

коллектор проходит в нижней части склона, площадь бассейна превышает 150 га;

коллектор проходит по тальвегу с крутыми склонами при среднем уклоне склонов свыше 0,02.

4. Особо неблагоприятные условия расположения коллекторов: коллектор отводит воду из замкнутого пониженного места (котловины).

Таблица 6

Результат кратковременного переполнения сети

Период однократного превышения расчетной интенсивности дождя Р, годы, для территории промышленных предприятий при значениях q20

до 70

св. 70 до 100

св. 100

Технологические процессы предприятия:







не нарушаются

0,33-0,5

0,5-1

2

нарушаются

0,5-1

1-2

3-5

Примечание. Для предприятий, расположенных в замкнутой котловине, период однократного превышения расчетной интенсивности дождя следует определять расчетом или принимать рваным не менее чем 5 годам.

Таблица 7

Характер бассейна, обслуживаемого коллектором

Значение предельного периода превышения интенсивности дождя Р, годы, в зависимости от условий расположения коллектора

благоприятных

средних

неблагоприятных

особо неблагоприятных

Территории кварталов и проезды местного значения

10

10

25

50

Магистральные улицы

10

25

50

100

2.14. Расчетную площадь стока для рассчитываемого участка сети необходимо принимать равной всей площади стока или части ее, дающей максимальный расход стока.

В тех случаях, когда площадь стока коллектора составляет 500 га и более, в формулы (2) и (3) следует вводить поправочный коэффициент К, учитывающий неравномерность выпадения дождя по площади и принимаемый по табл. 8.

Таблица 8

Площадь стока, га

800

1000

2000

4000

6000

8000

10 000

Значение коэффициента К

0,95

0,90

0,85

0,8

0,7

0,6

0,55

Расчетные расходы дождевых вод с незастроенных площадей водосборов свыше 1000 га, не входящих в территорию населенного пункта, следует определять по соответствующим нормам стока для расчета искусственных сооружений автомобильных дорог согласно ВСН 63-76 Минтрансстроя.

2.15. Расчетную продолжительность протекания дождевых вод по поверхности и трубам tr, мин, следует принимать по формуле

                                                        (5)

где tcon - продолжительность протекания дождевых вод до уличного лотка или при наличии дождеприемников в пределах квартала до уличного коллектора (время поверхностной концентрации), мин, определяемая согласно п. 2.16;

tcan - то же, по уличным лоткам до дождеприемника (при отсутствии их в пределах квартала), определяемая по формуле (6);

tp - то же, по трубам до рассчитываемого сечения, определяемая по формуле (7).

2.16. Время поверхностной концентрации дождевого стока следует определять по расчету или принимать в населенных пунктах при отсутствии внутриквартальных закрытых дождевых сетей равным 5-10 мин или при наличии их равным 3-5 мин.

При расчете внутриквартальной канализационной сети время поверхностной концентрации надлежит принимать равным 2-3 мин.

Продолжительность протекания дождевых вод по уличным лоткам tcan, мин, следует определять по формуле

                                                          (6)

где lcan - длина участков лотков, м;

vcan - расчетная скорость течения на участке, м/с.

Продолжительность протекания дождевых вод по трубам до рассчитываемого сечения tp, мин, следует определять по формуле

                                                            (7)

где lp - длина расчетных участков коллектора, м;

vp - расчетная скорость течения на участке, м/с.

2.17. Среднее значение коэффициента стока zmid следует определять как средневзвешенную величину в зависимости от коэффициентов z, характеризующих поверхность и принимаемых по табл. 9 и 10.

Таблица 9

Поверхность

Коэффициент z

Кровля зданий и сооружений, асфальтобетонные покрытия дорог

Принимается по табл. 10

Брусчатые мостовые и черные щебеночные покрытия дорог

0,224

Булыжные мостовые

0,145

Щебеночные покрытия, не обработанные вяжущими

0,125

Гравийные садово-парковые дорожки

0,09

Грунтовые поверхности (спланированные)

0,064

Газоны

0,038

Примечание. Указанные значения коэффициента z допускается уточнять по местным условиям на основании соответствующих исследований.

Таблица 10

Параметр А

Коэффициент z для водонепроницаемых поверхностей

300

0,32

400

0,30

500

0,29

600

0,28

700

0,27

800

0,26

1000

0,25

1200

0,24

1500

0,23

2.18. При расчете стока с бассейнов площадью свыше 50 га с разным характером застройки или с резко различными уклонами поверхности земли следует производить проверочные определения расходов дождевых вод с разных частей бассейна и наибольший из полученных расходов принимать за расчетный. При этом если расчетный расход дождевых вод с данной части бассейна окажется меньше расхода, по которому рассчитан коллектор на вышележащем участке, следует расчетный расход для данного участка коллектора принимать равным расходу на вышележащем участке.

Территории садов и парков, не оборудованные дождевой закрытой или открытой канализацией, в расчетной величине площади стока и при определении коэффициента z не учитываются. Если территория имеет уклон поверхности 0,008-0,01 и более в сторону уличных проездов, то в расчетную площадь стока необходимо включать прилегающую к проезду полосу шириной 50-100 м.

Озелененные площади внутри кварталов (полосы бульваров, газоны и т. п.) следует включать в расчетную величину площади стока и учитывать при определении коэффициента поверхности бассейна стока z.

2.19. Значения коэффициента b следует определять по табл. 11.

Таблица 11

Показатель степени п

£ 0,4

0,5

0,6

³ 0,7

Значение коэффициента b

0,8

0,75

0,7

0,65

Примечания: 1. При уклонах местности 0,01-0,03 указанные значения коэффициента b следует увеличивать на 10-15 % и при уклонах местности свыше 0,03 принимать равными единице.

2. Если общее число участков на дождевом коллекторе или на притоке менее 10, то значение b при всех уклонах допускается уменьшать на 10 % при числе участков 4-10 и на 15 % при числе участков менее 4.

РАСЧЕТНЫЕ РАСХОДЫ СТОЧНЫХ ВОД ПОЛУРАЗДЕЛЬНОЙ СИСТЕМЫ КАНАЛИЗАЦИИ

2.20. Расчетный расход смеси сточных вод qmix, л/с, в общесплавных коллекторах полураздельной системы канализации следует определять по формуле

                                                           (8)

где qcit -  максимальный расчетный расход производственных и бытовых сточных вод с учетом коэффициента неравномерности, л/с;

åqlim -   максимальный, подлежащий очистке расход дождевого стока, равный сумме предельных расходов дождевых вод qlim, подаваемых в общесплавной коллектор от каждой разделительной камеры, расположенной до рассчитываемого участка, л/с.

Расход стока от предельного дождя qlim следует определять согласно п. 2.11 при периоде однократного превышения интенсивности предельного дождя Plim = (0,05 - 0,1) года, обеспечивающем отведение на очистку не менее 70 % годового объема поверхностных сточных вод.

Указанные значения Plim допускается уточнять по местным условиям.

2.21. Предельный расход дождевых вод qlim, подаваемый в общесплавной коллектор полураздельной системы канализации от разделительной камеры, допускается определять путем расчета стока дождевых вод согласно п. 2.12 при значении коэффициента b = 1 по существующей или запроектированной дождевой канализационной сети при предельном, не сбрасываемом в водоем дожде, пользуясь метеорологическими параметрами для дождей частой повторяемости. Предельный расход дождевых вод следует определять по формуле

                                                              (9)

где Кdiv -  коэффициент, показывающий часть расхода дождевых вод, направляемую на очистку, и определяемый по п. 2.22;

qr -  расход подходящих к разделительной камере дождевых вод, определяемый согласно п. 2.11 без учета коэффициента b.

2.22. Значения коэффициента разделения Кdiv следует определять по табл. 12 в зависимости от отношения



где mr, g - параметры, определяемые по п. 2.12.

Таблица 12

Показатель степени nlim

Значения коэффициента Kdiv при Kdiv, равных

0,05

0,1

0,15

0,2

0,25

0,3

0,35

0,4

0,45

0,5

0,75

0,02

0,04

0,07

0,1

0,15

0,19

0,24

0,3

0,36

0,42

0,5

0,025

0,05

0,08

0,12

0,16

0,21

0,26

0,31

0,37

0,43

0,3

0,03

0,06

0,09

0,13

0,18

0,22

0,27

0,32

0,38

0,43

Примечание. Принятые в табл. 12 значения Kdiv справедливы для продолжительности протока tr, равной 20 мин, а также разности показателей степени в формуле (2) п - nlim = 0 при любой продолжительности протока.

В тех случаях, когда расчетная продолжительность протока до разделительной камеры tr ¹ 20 мин и разность показателей степени n ¹ 0, к значению коэффициента разделения, принятому по табл. 12, следует вводить поправочный коэффициент, определяемый по табл. 13, в зависимости от продолжительности протока до разделительной камеры и разности показателей степени п.

Таблица 13

Разность показателей степени n - nlim

Значение поправочного коэффициента к коэффициенту разделения Kdiv при продолжительности протока tr, мин

10

30

60

90

120

0,03 и менее

1

1

1

1,1

1,1

0,07

0,9

1

1,1

1,2

1,2

0,15

0,9

1,1

1,2

1,3

1,3

0,2

0,8

1,1

1,4

1,6

1,7

0,3

0,8

1,2

1,6

1,9

2,1

2.23. Расчетный расход смеси сточных вод на участках общесплавной канализационной сети до первого ливнеспуска следует определять как сумму расходов производственно-бытовых сточных вод qcit с учетом коэффициента неравномерности и дождевых вод от дождя расчетной интенсивности.

2.24. Расчетный расход смеси сточных вод на участках общесплавной канализационной сети после первого и каждого последующего ливнеспуска следует определить как сумму расходов производственно-бытовых сточных вод с учетом коэффициента неравномерности и дождевых вод от дождя расчетной интенсивности qqen, л/с, по формуле

                                                         (10)

где qcit - расход производственных и бытовых сточных вод, л/с;

qr - расход дождевых вод с бассейна стока между последним ливнеспуском и расчетным сечением, л/с.

2.25. Общесплавные коллекторы полураздельной системы канализации следует рассчитывать на пропуск расходов при полном их заполнении.

Участки общесплавных коллекторов полураздельной системы канализации, где расход производственно-бытовых сточных вод qcit превышает 10 л/с, следует проверять на условия пропуска этого расхода, при этом наименьшие скорости следует принимать по табл. 14 при наполнении, равном 0,3.

Таблица 14

Глубина слоя воды в трубопроводах общесплавной сети при расчетных расходах в сухую погоду, см

Наименьшая скорость течения сточных вод, м/с

31 - 40

1

41 - 60

1,1

61 - 100

1,2

101 - 150

1,3

Св. 150

1,4

РЕГУЛИРОВАНИЕ СТОКА ДОЖДЕВЫХ ВОД

2.26. Регулирование стока дождевых вод следует предусматривать с целью уменьшения и выравнивания расхода, поступающего на очистные сооружения или насосные станции. Регулирование стока следует также применять перед отводными коллекторами большой протяженности для уменьшения диаметров труб.

Для регулирования стока дождевых вод следует устраивать пруды или резервуары, а также использовать укрепленные овраги и существующие пруды, не являющиеся источниками питьевого водоснабжения, непригодные для купания и спорта и не используемые в рыбохозяйственных целях.

2.27. В регулирующие пруды и резервуары, как правило, следует направлять через разделительные камеры лишь дождевые воды при возникновении больших расходов стока. При этом все талые воды и сток от часто повторяющихся дождей необходимо пропускать в обход пруда.

В случае целесообразности использования регулирующего пруда как очистного сооружения в него должен быть направлен весь поверхностный сток, при этом следует предусматривать специальное оборудование для удаления осадка, мусора и нефтепродуктов.

2.28. Период однократного превышения расчетной интенсивности дождей для водосбросов и выпусков в пруды следует устанавливать для каждого объекта с учетом местных условий и возможных последствии в случае выпадения дождей с интенсивностью выше расчетной.

ГИДРАВЛИЧЕСКИЙ РАСЧЕТ КАНАЛИЗАЦИОННЫХ СЕТЕЙ

2.29. Гидравлический расчет канализационных самотечных трубопроводов (лотков, каналов) надлежит производить на расчетный максимальный секундный расход сточных вод по таблицам и графикам, составленным по формуле

                                                              (11)

где v - скорость движения жидкости, м/с;

С - коэффициент, зависящий от гидравлического радиуса и шероховатости смоченной поверхности канала или трубопровода и определяемый по формуле

                                                                 (12)

здесь

n1 -    коэффициент шероховатости, принимаемый для самотечных коллекторов круглого сечения 0,014, для напорных трубопроводов - 0,013;

R - гидравлический радиус, м;

i - гидравлический уклон.

Гидравлический уклон i для самотечных трубопроводов, лотков и каналов допускается определять по формуле

                                                                (13)

где g - ускорение силы тяжести, м/с2;

l - коэффициент сопротивления трению по длине, который следует определять по формуле, учитывающей различную степень турбулентности потока:

                                                     (14)

здесь D - эквивалентная шероховатость, см;

R - гидравлический радиус, см;

a2 - коэффициент, учитывающий характер шероховатости труб и каналов;

Re - число Рейнольдса.

Значения D и а2 следует принимать по табл. 15.

Таблица 15

Трубы и каналы

D, см

а2

Трубы:





бетонные и железобетонные

0,2

100

керамические

0,135

90

чугунные

0,1

83

стальные

0,08

79

асбестоцементные

0,06

73

Каналы:





из бута, тесаного камня

0,635

150

кирпичные

0,315

110

бетонные и железобетонные монолитные

0,3

120

то же, сборные (заводского изготовления)

0,08

50

2.30. Гидравлический расчет канализационных напорных трубопроводов надлежит производить согласно СНиП 2.04.02-84.

2.31. Гидравлический расчет напорных илопроводов, транспортирующих сырые и сброженные осадки, а также активный ил, следует производить с учетом режима движения, физических свойств и особенностей состава осадков.

При влажности 99 % и более осадок подчиняется законам движения сточной жидкости.

2.32. Гидравлический уклон i при расчете напорных илопроводов следует определять по формуле

                                        (15)

где rmud - влажность осадка, %;

l - коэффициент сопротивления трению по длине, определяемый по формуле

                                                  (16)

v - скорость движения ила, м/с;

D - диаметр трубопровода, см.

Для илопроводов диаметром 150 мм значение l следует увеличивать на 0,01.

НАИМЕНЬШИЕ ДИАМЕТРЫ ТРУБ

2.33. Наименьшие диаметры труб самотечных сетей следует принимать, мм:

для уличной сети - 200, для внутриквартальной сети бытовой и производственной канализации - 150;

для дождевой и общесплавной уличной сети - 250, внутриквартальной - 200.

Наименьший диаметр напорных илопроводов - 150 мм.

Примечания: 1. В населенных пунктах с расходом до 300 м3/сут для внутриквартальной и уличной сетей допускается применение труб диаметром 150 мм.

2. Для производственной канализации при соответствующем обосновании допускается применение труб диаметром менее 150 мм.

РАСЧЕТНЫЕ СКОРОСТИ И НАПОЛНЕНИЯ ТРУБ И КАНАЛОВ

2.34. Во избежание заиливания канализационных сетей расчетные скорости движения сточных вод следует принимать в зависимости от степени наполнения труб и каналов и крупности взвешенных веществ, содержащихся в сточных водах.

При наибольшем расчетном наполнении труб в сети бытовой и дождевой канализации наименьшие скорости следует принимать по табл. 16.

Таблица 16

Диаметр, мм

Скорость vmin, м/с, при наполнении H/D

0,6

0,7

0,75

0,8

150-250

0,7

-

-

-

300-400

-

0,8

-

-

450-500

-

-

0,9

-

600-800

-

-

1

-

900

-

-

1,15

-

1000-1200

-

-

-

1,15

1500

-

-

-

1,3

Св. 1500

-

-

-

1,5

Примечания: 1. Для производственных сточных вод наименьшие скорости следует принимать в соответствии с указаниями по строительному проектированию предприятий отдельных отраслей промышленности или по эксплуатационным данным.

2. Для производственных сточных вод, близких по характеру взвешенных веществ к бытовым, наименьшие скорости надлежит принимать как для бытовых сточных вод.

3. Для дождевой канализации при Р = 0,33 года наименьшую скорость следует принимать 0,6 м/с.

2.35. Минимальную расчетную скорость движения осветленных или биологически очищенных сточных вод в лотках и трубах допускается принимать 0,4 м/с.

2.36. Наибольшую расчетную скорость движения сточных вод следует принимать, м/с: для металлических труб - 8, для неметаллических - 4, для дождевой канализации - соответственно 10 и 7.

2.37. Расчетную скорость движения неосветленных сточных вод в дюкерах необходимо принимать не менее 1 м/с, при этом в местах подхода сточных вод к дюкеру скорости должны быть не более скоростей в дюкере.

2.38. Наименьшие расчетные скорости движения сырых и сброженных осадков, а также уплотненного активного ила в напорных илопроводах следует принимать по табл. 17.

2.39. Наибольшие скорости движения дождевых и допускаемых к спуску в водоемы производственных сточных вод в каналах следует принимать по табл. 18.

Таблица 17

Влажность осадка, %

vmin, м/с, при

Влажность осадка, %

vmin, м/с, при

D = 150 - 200 мм

D = 250 - 400 мм

D = 150 - 200 мм

D = 250 - 400 мм

98

0,8

0,9

93

1,3

1,4

97

0,9

1,0

92

1,4

1,5

96

1,0

1,1

91

1,7

1,8

95

1,1

1,2

90

1,9

2,1

94

1,2

1,3







Таблица 18

Грунт или тип крепления

Наибольшая скорость движения в каналах, м/с, при глубине потока от 0,4 до 1 м

Крепление бетонными плитами

4

Известняки, песчаники средние

4

Одерновка:



плашмя

1

в стенку

1,6

Мощение:



одинарное

2

двойное

3-3,5

Примечание. При глубине патока менее 0,4 м значения скоростей движения сточных вод следует принимать с коэффициентом 0,85, при глубине свыше 1 м - с коэффициентом 1,25.

2.40. Расчетное наполнение трубопроводов и каналов с поперечным сечением любой формы надлежит принимать не более 0,7 высоты.

Расчетное наполнение каналов прямоугольного поперечного сечения допускается принимать не более 0,75 высоты.

Для трубопроводов дождевой и общесплавной систем водоотведения следует принимать полное расчетное наполнение.

УКЛОНЫ ТРУБОПРОВОДОВ, КАНАЛОВ И ЛОТКОВ

2.41. Наименьшие уклоны трубопроводов и каналов следует принимать в зависимости от допустимых минимальных скоростей движения сточных вод.

Наименьшие уклоны трубопроводов для всех систем канализации следует принимать для труб диаметрами: 150 мм - 0,008, 200 мм - 0,007.

В зависимости от местных условий при соответствующем обосновании для отдельных участков сети допускается принимать уклоны для труб диаметрами: 200 мм - 0,005, 150 мм - 0,007.

Уклон присоединения от дождеприемников следует принимать 0,02.

2.42. В открытой дождевой сети наименьшие уклоны лотков проезжей части, кюветов и водоотводных канав следует принимать по табл. 19.

Таблица 19

Лотки, кюветы, канавы

Наименьший уклон

Лотки проезжей части при:



покрытии асфальтобетонном

0,003

брусчатом или щебеночном покрытии

0,004

булыжной мостовой

0,005

Отдельные лотки и кюветы

0,005

Водоотводные канавы

0,003

2.43. Наименьшие размеры кюветов и канав трапецеидального сечения следует принимать: ширину по дну 0,3 м, глубину 0,4 м.

3. СХЕМЫ И СИСТЕМЫ КАНАЛИЗАЦИИ

СХЕМЫ И СИСТЕМЫ КАНАЛИЗАЦИИ НАСЕЛЕННЫХ ПУНКТОВ

3.1. Канализование населенных пунктов следует предусматривать по системам: раздельной - полной или неполной, полураздельной, а также комбинированной.

Отведение поверхностных вод по открытой системе водостоков допускается при соответствующем обосновании и согласовании с органами санитарно-эпидемиологической службы, по регулированию и охране вод, а также с органами охраны рыбных запасов.

3.2. Выбор системы канализации следует производить с учетом требований к очистке поверхностных сточных вод, климатических условий, рельефа местности и других факторов.

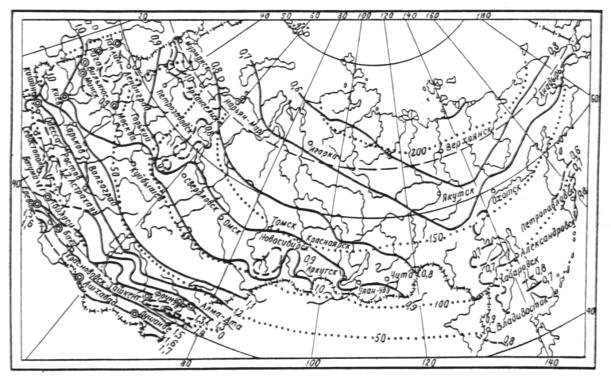

В районах с интенсивностью дождей q20 менее 90 л/с на 1 га следует рассматривать возможность применения полураздельной системы канализации.

СИСТЕМЫ КАНАЛИЗАЦИИ МАЛЫХ НАСЕЛЕННЫХ ПУНКТОВ (ДО 5000 ЧЕЛ.) И ОТДЕЛЬНО СТОЯЩИХ ЗДАНИЙ

3.3. Канализацию малых населенных пунктов следует предусматривать, как правило, по неполной раздельной системе.

3.4. Для малых населенных пунктов следует предусматривать, как правило, централизованные схемы канализации для одного или нескольких населенных пунктов, отдельных групп зданий и производственных зон.

Централизованные схемы канализации следует проектировать объединенными для жилых и производственных зон, исключая навозсодержащие сточные воды, при этом объединение производственных сточных вод с бытовыми должно производиться с учетом п. 3.18.

Устройство централизованных схем раздельно для жилой и производственной зон допускается при технико-экономическом обосновании.

3.5. Децентрализованные схемы канализации допускается предусматривать:

при отсутствии опасности загрязнения используемых для водоснабжения водоносных горизонтов;

при отсутствии централизованной канализации в существующих или реконструируемых населенных пунктах для объектов, которые должны быть канализованы в первую очередь (больниц, школ, детских садов и яслей, административно-хозяйственных зданий, отдельных жилых домов промышленных предприятий и т. п.), а также для первой стадии строительства населенных пунктов при расположении объектов канализования на расстоянии не менее 500 м;

при необходимости канализования групп или отдельных зданий.

3.6. Для очистки сточных вод при централизованной схеме канализации следует применять сооружения:

естественной биологической очистки (поля фильтрации, биологические пруды);

искусственной биологической очистки (аэротенки и биофильтры различных типов, циркуляционные окислительные каналы);

физико-химической очистки для вахтовых поселков с временным пребыванием персонала и для других объектов с периодическим пребыванием людей.

3.7. Для очистки сточных вод при децентрализованной схеме канализации следует применять фильтрующие колодцы, поля подземной фильтрации, песчано-гравийные фильтры, фильтрующие траншеи, аэротенки на полное окисление, сооружения физико-химической очистки для объектов периодического функционирования (пионерских лагерей, туристских баз и т. п.).

3.8. Для очистки сточных вод малых населенных пунктов целесообразно применение установок заводского изготовления по ГОСТ 25298-82.

3.9. Для отдельно стоящих зданий при расходе бытовых сточных вод до 1 м3/сут допускается устройство люфт-клозетов или выгребов.

3.10. Обработку сточных вод прачечных, загрязненных синтетическими поверхностно-активными веществами (СПАВ), допускается производить совместно с бытовыми сточными водами при отношении их количеств 1:9. Для банно-прачечных сточных вод это отношение следует принимать 1:4, для банных - 1:1. При обосновании допускается применение регулирующих резервуаров.

При большом количестве банно-прачечных сточных вод следует предусматривать их обработку для обеспечения допустимой концентрации СПАВ.

3.11. По подаче сточных вод на очистные сооружения насосами расчет очистных сооружений малых населенных пунктов следует производить на расход, равный производительности насосных установок.

СХЕМЫ И СИСТЕМЫ КАНАЛИЗАЦИИ ПРОМЫШЛЕННЫХ ПРЕДПРИЯТИЙ

3.12. Система водного хозяйства промышленных предприятий должна быть с максимальным повторным (последовательным) использованием производственной воды в отдельных технологических операциях и с оборотом охлаждающей воды для отдельных цехов или всего предприятий в целом. Безвозвратные потери воды должны восполняться за счет аккумулирования поверхностных сточных вод, бытовых, городских и производственных сточных вод после их очистки и обеззараживания (обезвреживания).

Прямоточная система подачи воды на производственные нужды со сбросом очищенных сточных вод в водные объекты допускается лишь при обосновании и согласовании с органами по регулированию использования и охране под и органами рыбоохраны.

3.13. При выборе схемы и системы канализации промышленных предприятий необходимо учитывать:

возможность исключения образования загрязненных сточных вод в технологическом процессе за счет внедрения безотходных и безводных производств, использования сухих процессов, устройства замкнутых систем водного хозяйства, применений воздушных методов охлаждения и т. п.;

требования к качеству воды, используемой в различных технологических процессах, и ее количество;

количество и характеристику сточных вод, образующихся в различных технологических процессах. и физико-химические свойства присутствующих в них загрязняющих веществ, материальный и энергетический балансы водопотребления и водоотведения;

возможность локальной очистки потоков сточных вод с целью извлечения отдельных компонентов и повторного использования воды, а также создания локальных замкнутых систем производственного водоснабжения;

возможность последовательного использования воды в различных технологических процессах с различными требованиями к ее качеству;

возможность вывода отдельным потоком сточных вод, требующих локальной очистки;

возможность объединения сточных вод с идентичной качественной характеристикой;

возможность использования в производстве очищенных бытовых и городских сточных вод, а также поверхностных сточных вод и создания замкнутых систем водного хозяйства без сброса сточных вод в водные объекты;

возможность протекания в трубопроводах химических процессов с образованием газообразных или твердых продуктов при поступлении в канализацию различных сточных вод;

условия спуска производственных сточных вод в водные объекты или в систему канализации населенного пункта или другого водопользователя.

3.14. Канализование промышленных предприятий надлежит предусматривать, как правило, по полной раздельной системе.

3.15. Сточные воды, требующие специальной очистки с целью их возврата в производство или для подготовки перед спуском в водные объекты или в систему канализации населенного пункта или другого водопользователя, следует отводить самостоятельным потоком.

3.16. Объединение потоков производственных сточных вод с различными загрязняющими веществами допускается при целесообразности их совместной очистки.

3.17. Очистка производственных и городских сточных вод на внеплощадочных очистных сооружениях может производиться совместно или раз дельно в зависимости от характеристики поступающих сточных вод и условий их повторного использования.

3.18. Производственные сточные воды, подлежащие совместному отведению и очистке с бытовыми сточными водами населенного пункта, не должны:

нарушать работу сетей и сооружений;

содержать вещества, которые способны засорять трубы канализационной сети или отлагаться на стенках труб;

оказывать разрушающее действие на материал труб и элементы сооружений канализации;

содержать горючие примеси и растворенные вещества, способные образовывать взрывоопасные и токсичные газы в канализационных сетях и сооружениях;

содержать вредные вещества в концентрациях, нарушающих работу очистных сооружений или препятствующих использованию их в системах технического водоснабжения или сбросу в водные объекты (с учетом эффекта очистки).

Производственные сточные воды, не отвечающие указанным требованиям, должны подвергаться предварительной очистке. Степень их предварительной очистки должна быть согласована с организациями, проектирующими очистные сооружения населенного пункта или другого водопользователя.

3.19. Сточные воды, не загрязненные в процессе производства, должны быть использованы в смете мах производственного водоснабжения предприятия или переданы другому потребителю, в том числе на орошение.

3.20. Количество сточных вод промышленных предприятий необходимо определять по технологическим данным с анализом водохозяйственного баланса в части возможного увеличения водооборота и повторного использования сточных вод. при отсутствии данных - по укрупненным нормам расхода воды на единицу продукции или сырья, по данным аналогичных предприятий. Из общего количества сточных вод промышленных предприятий следует выделять количество, принимаемое в канализацию населенного пункта или другого водопользователя.

СХЕМА КАНАЛИЗОВАНИЯ ПОВЕРХНОСТНЫХ СТОЧНЫХ ВОД С ТЕРРИТОРИЙ НАСЕЛЕННЫХ ПУНКТОВ И ПРОМЫШЛЕННЫХ ПРЕДПРИЯТИЙ

3.21. При раздельной системе канализации очистку поверхностных сточных вод с территории города следует осуществлять на локальных или централизованных очистных сооружениях поверхностного стока. При этом в зависимости от предъявляемых требований следует, как правило, применять сооружения механической очистки (решетки, песколовки, отстойники, фильтры). В некоторых случаях возможна совместная очистка поверхностных, бытовых и производственных сточных вод на общих очистных сооружениях, при этом поверхностные сточные воды следует аккумулировать в накопителях и подавать в систему канализации в часы минимального притока городских сточных вод.

3.22. При полураздельной системе канализации очистку смеси поверхностных вод с бытовыми и производственными сточными водами следует осуществлять по полной схеме очистки, принятой для городских сточных вод.

Для снижения гидравлической нагрузки на очистные сооружения допускается использование регулирующих емкостей.

3.23. Поверхностные сточные воды с территорий промышленных предприятий следует подвергать очистке.

Разработка мероприятий по очистке поверхностных сточных вод на предприятиях должна основываться на натурных данных об источниках загрязнения территории и воздуха, характеристике водосборного бассейна, сведениях об атмосферных осадках, выпадающих в данном районе, режимах полива и мойки территории.

Если территория предприятия по составу и количеству накапливающихся на поверхности примесей мало отличается от селитебной, поверхностные сточные воды могут быть направлены в дождевую канализацию населенного пункта.

3.24. Выбор схемы отведения поверхностных сточных вод на очистку должен осуществляться на основе оценки технической возможности и экономической целесообразности:

использования, как правило, поверхностных сточных вод в системах производственного водоснабжения;

самостоятельной очистки поверхностных сточных вод.

3.25. При разработке схемы отведения и очистки поверхностных сточных вод в зависимости от конкретных условий (источников загрязнения, размеров, расположения и рельефа водосборного бассейна и др.) следует учитывать необходимость локализации отдельных участков производственной территории, на которые могут попадать вредные вещества, с отводом стока в производственную канализацию или после предварительной очистки в дождевую канализацию. В ряде случаев необходимо оценивать целесообразность раздельной очистки стоков с производственных площадей, отличающихся по характеру и степени загрязнения территории.

3.26. Для очистки поверхностных сточных вод рекомендуется предусматривать простые в эксплуатации и надежные в работе сооружения механической и физико-химической очистки. Во всех случаях следует применять отстойные сооружения. Для интенсификации процесса очистки и обеспечения более глубокой степени очистки, чем та, которая достигается в отстойных сооружениях, рекомендуется применять фильтрацию, коагуляцию, флотацию.

При необходимости снижения содержания органических примесей осветленные сточные воды следует направлять на сооружения биологической очистки. Для интенсификации биологической очистки городских и поверхностных сточных вод допускается применять контактно-стабилизационный метод (на аэротенках).

4. КАНАЛИЗАЦИОННЫЕ СЕТИ И СООРУЖЕНИЯ НА НИХ

УСЛОВИЯ ТРАССИРОВАНИЯ СЕТЕЙ И ПРОКЛАДКИ ТРУБОПРОВОДОВ

4.1. Расположение сетей на генеральных планах, а также минимальные расстояния в плане и при пересечениях от наружной поверхности труб до сооружений и инженерных коммуникаций должны приниматься согласно СНиП II-89-80.

4.2. При параллельной прокладке нескольких напорных трубопроводов расстояние между наружной поверхностью труб следует принимать из условия производства работ, обеспечения защиты смежных трубопроводов при аварии на одном из них, в зависимости от материала труб, внутреннего давления и геологических условий согласно СНиП 2.04.02-84.

4.3. Проектирование коллекторов, прокладываемых щитовой проходкой или горным способом, в том числе коллекторов глубокого заложения, необходимо выполнять согласно СНиП II-91-77 и Указаниям по производству и приемке работ по сооружению коллекторных тоннелей способом щитовой проходки в городах и промышленных предприятиях (СН 322-74).

При параллельной прокладке двух коллекторов расстояние между ними следует принимать равным пяти диаметрам наибольшего из коллекторов, но не менее 10 м.

4.4. Надземная и наземная прокладка канализационных трубопроводов на территории населенных пунктов не допускается.

При пересечении глубоких оврагов, водотоков и водоемов, а также при укладке канализационных трубопроводов за пределами населенных пунктов допускается наземная и надземная прокладка трубопроводов.

ПОВОРОТЫ, СОЕДИНЕНИЯ И ГЛУБИНА ЗАЛОЖЕНИЯ ТРУБОПРОВОДОВ

4.5. Угол между присоединяемой и отводящей трубами должен быть не менее 90°.

Примечание. Любой угол между присоединениями и отводящими трубопроводами допускается при устройстве в колодце перепада в виде стояка и присоединении дождеприемников с перепадом.

4.6. Повороты на коллекторах надлежит предусматривать в колодцах; радиус кривой поворота лотка необходимо принимать не менее диаметра трубы, на коллекторах диаметром 1200 мм и более - не менее пяти диаметров и предусматривать смотровые колодцы в начале и конце кривой.

Повороты коллекторов, сооружаемых с помощью щитовой проходки или горным способом, надлежит принимать согласно СНиП II-91-77.

4.7. Соединения трубопроводов разных диаметров следует предусматривать в колодцах по шелыгам труб. При обосновании допускается соединение труб по расчетному уровню воды.

4.8. Наименьшую глубину заложения канализационных трубопроводов необходимо принимать на основании опыта эксплуатации сетей в данном районе. При отсутствии данных по эксплуатации минимальную глубину заложения лотка трубопровода допускается принимать, для труб диаметром до 500 мм - на 0,3 м; для труб большего диаметра - на 0,5 м менее большей глубины проникания в грунт нулевой температуры, не менее 0,7 м до верха трубы, считая от отметок поверхности земли или планировки. Наименьшую глубину заложения коллекторов с постоянным (малоколеблющимся) расходом сточных вод необходимо определять теплотехническим и статическим расчетами.

Минимальную глубину заложения коллекторов, прокладываемых щитовой проходкой, необходимо принимать не менее 3 м от отметок поверхности земли или планировки до верха щита.

Трубопроводы, укладываемые на глубину 0,7 м и менее, считая от верха трубы, должны быть предохранены от промерзания и повреждения наземным транспортом.

Максимальную глубину заложения труб, а также коллекторов, прокладываемых щитовой проходкой или горным способом, надлежит определять расчетом в зависимости от материала труб, грунтовых условий, метода производства работ.

ТРУБЫ, УПОРЫ, АРМАТУРА И ОСНОВАНИЯ ПОД ТРУБЫ

4.9. Для канализационных трубопроводов следует применять:

самотечных - безнапорные железобетонные, бетонные, керамические, чугунные, асбестоцементные, пластмассовые трубы и железобетонные детали;

напорных - напорные железобетонные, асбестоцементные, чугунные, стальные и пластмассовые трубы.

Примечания: 1. Применение чугунных труб для самотечной и стальных для напорной сетей допускается при прокладке в труднодоступных пунктах строительства, в вечномерзлых, просадочных грунтах, на подрабатываемых территориях, в местах переходов через водные преграды, под железными и автомобильными дорогами, в местах пересечения с сетями хозяйственно-питьевого водопровода, при прокладке трубопроводов по опорам эстакад, в местах, где возможны механические повреждения труб.

2. При укладке трубопроводов в агрессивных средах следует применять трубы, стойкие к коррозии.

3. Стальные трубопроводы должны быть покрыты снаружи антикоррозионной изоляцией. На участках возможной электрокоррозии надлежит предусматривать катодную защиту трубопроводов.

4.10. Тип основания под трубы необходимо принимать в зависимости от несущей способности грунтов и нагрузок.

Во всех грунтах, за исключением скальных, плывунных, болотистых и просадочных I типа, необходимо предусматривать укладку труб непосредственно на выровненное и утрамбованное дно траншеи.

В скальных грунтах необходимо предусматривать укладку труб на подушку толщиной не менее 10 см из местного песчаного или гравелистого грунта, в илистых, торфянистых и других слабых грунтах - на искусственное основание.

4.11. На напорных трубопроводах в необходимых случаях надлежит предусматривать установку задвижек, вантузов, выпусков и компенсаторов в колодцах.

4.12. Уклон напорных трубопроводов по направлению к выпуску следует принимать не менее 0,001.

Диаметр выпусков следует назначать из условия опорожнения участка трубопроводов в течение не более 3 ч.

Отвод сточной воды, выпускаемой из опорожняемого участка, надлежит предусматривать без сброса в водный объект в специальную камеру с последующей перекачкой в канализационную сеть или с вывозом сточных вод автоцистерной.

4.13. На поворотах напорных трубопроводов в вертикальной или горизонтальной плоскости, когда возникающие усилия не могут быть восприняты стыками труб, должны предусматриваться упоры согласно СНиП 2.04.02-84.

СМОТРОВЫЕ КОЛОДЦЫ

4.14. Смотровые колодцы на канализационных сетях всех систем надлежит предусматривать:

в местах присоединений;

в местах изменения направления, уклонов и диаметров трубопроводов;

на прямых участках на расстояниях в зависимости от диаметра труб: 150 мм - 35 м, 200-450 мм - 50 м, 500-600 мм - 75 м, 700-900 мм - 100 м, 1000-1400 мм - 150 м, 1500-2000 мм - 200 м, свыше 2000 мм - 250-300 м.

4.15. Размеры в плане колодцев или камер бытовой и производственной канализации надлежит принимать в зависимости от трубы наибольшего диаметра D:

на трубопроводах диаметром до 600 мм - длину и ширину 1000 мм;

на трубопроводах диаметром 700 мм и более - длину D + 400 мм, ширину D + 500 мм.

Диаметры круглых колодцев следует принимать на трубопроводах диаметрами: до 600 мм - 1000 мм; 700 мм - 1250 мм; 800-1000 мм - 1500 мм; 1200 мм - 2000 мм.

Примечания: 1. Размеры в плане колодцев на поворотах необходимо определять из условия размещения в них лотков поворота.

2. На трубопроводах диаметром не более 150 мм при глубине заложения до 1,2 м допускается устройство колодцев диаметром 700 мм.

3. При глубине заложения свыше 3 м диаметр колодцев следует принимать не менее 1500 мм.

4.16. Высоту рабочей части колодцев (от попки или площадки до покрытия), как правило, необходимо принимать 1800 мм; при высоте рабочей части колодцев менее 1200 мм ширину их допускается принимать равной D + 300 мм, но не менее 1000 мм.

4.17. В рабочей части колодцев надлежит предусматривать:

установку стальных скоб или навесных лестниц для спуска в смотровой колодец;

на трубопроводах диаметром свыше 1200 мм при высоте рабочей части свыше 1500 мм - ограждение рабочей площадки высотой 1000 мм.

4.18. Полки лотка смотровых колодцев должны быть расположены на уровне верха трубы большего диаметра.

В колодцах на трубопроводах диаметром 700 мм и более допускается предусматривать рабочую площадку с одной стороны лотка и полку шириной не менее 100 мм с другой. На трубопроводах диаметром свыше 2000 мм допускается устройство рабочей площадки на консолях, при этом размер открытой части лотка следует принимать не менее 2000 ´ 2000 мм.

4.19. Размеры в плане колодцев дождевой канализации следует принимать: на трубопроводах диаметром до 600 мм включ. - диаметром 1000 мм; на трубопроводах диаметром 700 мм и более - круглыми или прямоугольными с лотковой частью длиной 1000 мм и шириной, равной диаметру наибольшей трубы.

Высоту рабочей части колодцев на трубопроводах диаметром от 700 до 1400 мм включ. надлежит принимать от лотка трубы наибольшего диаметра; на трубопроводах диаметром 1500 мм и более рабочие части не предусматриваются.

Полки лотков колодцев должны быть предусмотрены только на трубопроводах диаметром до 900 мм включ. на уровне половины диаметра наибольшей трубы.

4.20. Горловины колодцев на сетях канализации всех систем надлежит принимать диаметром 700 мм; размеры горловины и рабочей части колодцев на поворотах, а также на прямых участках трубопроводов диаметром 600 мм и более на расстояниях через 300-500 м следует предусматривать достаточными для опускания приспособлений для прочистки сети.

4.21. Установку люков необходимо предусматривать: в одном уровне с поверхностью проезжей части дорог при усовершенствованном покрытии; на 50-70 мм выше поверхности земли в зеленой зоне и на 200 мм выше поверхности земли на незастроенной территории. В случае необходимости надлежит предусматривать люки с запорными устройствами.

4.22. При наличии грунтовых вод с расчетным уровнем выше дна колодца необходимо предусматривать гидроизоляцию дна и стен колодца на 0,5 м выше уровня грунтовых вод.

4.23. На коллекторах, прокладываемых щитовой проходкой или горным способом, необходимо предусматривать устройство смотровых шахтных стволов или скважин диаметром не менее 0,9 м. Расстояние между смотровыми шахтными стволами или скважинами не должно превышать 500 м.

4.24. Оборудование шахтных стволов должно соответствовать требованиям правил безопасности при строительстве подземных гидротехнических сооружений и правил безопасности для угольных, сланцевых или рудных шахт.

В смотровых скважинах необходимо предусматривать площадки с люком, расстояние между которыми по высоте должно быть не более 6 м, а также устройство металлических лестниц или скоб. Люк в плане должен быть размером не менее 600 ´ 700 мм или диаметром не менее 700 мм.

ПЕРЕПАДНЫЕ КОЛОДЦЫ

4.25. Перепадные колодцы следует предусматривать:

для уменьшения глубины заложения трубопроводов;

во избежание превышения максимально допустимой скорости движения сточной воды или резкого изменения этой скорости;

при пересечении с подземными сооружениями;

при затопленных выпусках в последнем перед водоемом колодце.

Примечание. На трубопроводах диаметром до 600 мм перепады высотой до 0,5 м допускается осуществлять без устройства перепадного колодца - путем слива в смотровом колодце.

4.26. Перепады высотой до 3 м на трубопроводах диаметром 600 мм и более надлежит принимать в виде водосливов практического профиля.

Перепады высотой до 6 м на трубопроводах диаметром до 500 мм включ. следует осуществлять в колодцах в виде стояка сечением не менее сечения подводящего трубопровода.

В колодцах над стояком необходимо предусматривать приемную воронку, под стояком - водобойный приямок с металлической плитой в основании.

Для стояков диаметром до 300 мм допускается установка направляющего колена взамен водобойного приямка.

4.27. На коллекторах дождевой канализации при высоте перепадов до 1 м допускается предусматривать перепадные колодцы водосливного типа, при высоте перепада 1-3 м - водобойного типа с одной решеткой из водобойных балок (плит), при высоте перепада 3-4 м - с двумя водобойными решетками.

ДОЖДЕПРИЕМНИКИ

4.28. Дождеприемники по ГОСТ 26008-83 следует предусматривать:

на затяжных участках спусков (подъемов);

на перекрестках и пешеходных переходах со стороны притока поверхностных вод;

в пониженных местах в конце затяжных участков спусков;

в пониженных местах при пилообразном профиле лотков улиц;

в местах улиц, дворовых и парковых территорий, не имеющих стока поверхностных вод.

В пониженных местах наряду с дождеприемниками, имеющими горизонтальное перекрытое решеткой отверстие в плоскости проезжей части, допускается также применение дождеприемников с вертикальным в плоскости бордюрного камня отверстием и комбинированного типа с отверстием как горизонтальным, так и вертикальным.

На участках с затяжным продольным уклоном следует применять дождеприемники с горизонтальным отверстием.

4.29. Дождеприемники с горизонтальным отверстием в пониженных местах лотков с пилообразным продольным профилем и на участках с продольным уклоном менее 0,005 оборудуются малой прямоугольной дождеприемной решеткой.

На участках улиц с продольным уклоном 0,005 или более и в пониженных местах в конце затяжных участков спусков дождеприемники с горизонтальным отверстием должны быть оборудованы большой прямоугольной решеткой.

4.30. Расстояния между дождеприемниками при пилообразном продольном профиле лотка назначаются в зависимости от значений продольного уклона лотка и глубины воды в лотке в точке изменения направления продольного уклона и у дождеприемника.

Расстояния между дождеприемными решетками на участке улиц с продольным уклоном одного направления устанавливаются расчетом исходя из условия, что ширина потока в лотке перед решеткой не превышает 2 м.

4.31. Длина присоединения от дождеприемника до смотрового, колодца на коллекторе должна быть не более 40 м, при этом допускается установка не более одного промежуточного дождеприемника. Диаметр присоединения назначается по расчетному притоку воды к дождеприемнику при уклоне 0,02, но должен быть не менее 200 мм.

4.32. К дождеприемнику допускается предусматривать присоединения водосточных труб зданий, а также дренажных трубопроводов.

4.33. При полураздельной системе канализации надлежит предусматривать дождеприемники с приямком глубиной 0,5-0,7 м для осадка и гидравлическим затвором высотой не менее 0,1 м.

4.34. При раздельной системе канализации дождеприемники следует предусматривать с плавным очертанием дна без приямка для осадка.

4.35. Присоединение канавы к закрытой сети надлежит предусматривать через колодец с отстойной частью.

В оголовке канавы необходимо предусматривать решетки с прозорами не более 50 мм; диаметр соединительного трубопровода следует принимать по расчету, но не менее 250 мм.

дюкеры

4.36. Диаметры труб дюкеров следует принимать не менее 150 мм.

4.37. Дюкеры при пересечении водоемов и водотоков необходимо принимать не менее чем в две рабочие линии из стальных труб с усиленной антикоррозионной изоляцией, защищенной от механических повреждений. Каждая линия дюкера должна проверяться на пропуск расчетного расхода с учетом допустимого подпора.

При расходах сточных вод, не обеспечивающих расчетных скоростей (см. п. 2.34), одну из двух линий надлежит принимать резервной (нерабочей).

Проекты дюкеров через водные объекты, используемые для хозяйственно-питьевого водоснабжения и рыбохозяйственных целей, должны быть согласованы с органами санитарно-эпидемиологической службы и охраны рыбных запасов, через судоходные водотоки - с органами управления речным флотом союзных республик.

При пересечении оврагов и суходолов допускается предусматривать дюкеры в одну линию.

4.38. При проектировании дюкеров необходимо принимать:

глубину заложения подводной части трубопровода от проектных отметок или возможного размыва дна водотока до верха трубы - не менее 0,5 м, в пределах фарватера на судоходных водных объектах - не менее 1 м;

угол наклона восходящей части дюкеров - не более 20° к горизонту;

расстояние между нитками дюкера в свету - не менее 0,7-1,5 м в зависимости от давления.

4.39. Во входной и выходной камерах дюкера надлежит предусматривать затворы.

4.40. Отметку планировки у камер дюкера при расположении их в пойменной части водного объекта следует принимать на 0,5 м выше горизонта высоких вод с обеспеченностью 3 %.

ПЕРЕХОДЫ ЧЕРЕЗ ДОРОГИ

4.41. Переходы трубопроводов через железные и автомобильные дороги следует проектировать согласно СНиП 2.04.02-84.

ВЫПУСКИ, ЛИВНЕОТВОДЫ И ЛИВНЕСПУСКИ

4.42. Выпуски в водные объекты надлежит размещать в местах с повышенной турбулентностью потока (сужениях, протоках, порогах и пр.).

В зависимости от условий сброса очищенных сточных вод в водотоки следует принимать береговые, русловые или рассеивающие выпуски. При сбросе очищенных сточных вод в моря и водохранилища необходимо предусматривать, как правило, глубоководные выпуски.

4.43. Трубопроводы русловых и глубоководных выпусков необходимо принимать из стальных с усиленной изоляцией или пластмассовых труб с прокладкой их в траншеях. Оголовки русловых, береговых и глубоководных выпусков надлежит предусматривать преимущественно бетонными.

Конструкцию выпусков необходимо принимать с учетом требований судоходства, режимов уровней, волновых воздействий, а также геологических условий и русловых деформаций.

4.44. Ливнеотводы следует предусматривать в виде:

выпусков с оголовками в форме стенки с открылками - при неукрепленных берегах;

отверстия в подпорной стенке - при наличии набережных.

Во избежание подтопления территории в случае периодических подъемов уровня воды в водном объекте в зависимости от местных условий необходимо предусматривать специальные затворы.

4.45. Ливнеспуски следует принимать в виде камеры с водосливным устройством, рассчитанным на сбрасываемый в водный объект расход воды. Конструкция водосливного устройства должна определяться в зависимости от местных условий (местоположения ливнеспуска на главном коллекторе или притоке, максимального уровня воды в водном объекте и т. п.).

ОСОБЕННОСТИ ПРОЕКТИРОВАНИЯ СЕТЕЙ КАНАЛИЗАЦИИ ПРОМЫШЛЕННЫХ ПРЕДПРИЯТИЙ

4.46. Число сетей производственной канализации на промышленной площадке необходимо определять исходя из состава сточных вод, их расхода и температуры, возможности повторного использования воды, необходимости локальной очистки и строительства бессточных систем водообеспечения.

4.47. На промышленных площадках в зависимости от состава сточных вод допускается предусматривать прокладку канализационных трубопроводов в открытых и закрытых каналах, лотках, тоннелях, а также по эстакадам.

4.48. Расстояния от трубопроводов, отводящих сточные воды, содержащие агрессивные, летучие токсичные и взрывоопасные вещества (с удельным весом газов и паров менее 0,8 по отношению к воздуху), до наружной стенки проходных тоннелей следует принимать не менее 3 м, до подвальных помещений - не менее 6 м.

При наружной прокладке напорных трубопроводов, транспортирующих агрессивные сточные воды, их следует укладывать в вентилируемых проходных или полупроходных каналах. Допускается прокладка в непроходных каналах при устройстве на них смотровых камер.

4.49. Для запорных, ревизионных и соединительных устройств на трубопроводах сточных вод, содержащих летучие токсичные и взрывоопасные вещества, необходимо предусматривать повышенную герметичность.

4.50. Для транспортирования агрессивных производственных сточных вод в зависимости от состава и концентрации, а также от температуры необходимо применять трубы, стойкие к воздействию транспортируемых по ним веществ.

4.51. Заделку стыков раструбных труб, предназначенных для отвода агрессивных сточных вод, следует предусматривать материалами, стойкими к воздействию этих жидкостей. Для трубопроводов с жесткими стыками надлежит предусматривать основание, исключающее возможность просадки.

4.52. Сооружения на сети канализации агрессивных сточных вод должны быть защищены от коррозионного воздействия жидкостей и их паров.

4.53. Лотки колодцев для кислых сточных вод следует предусматривать из кислотоупорных материалов; в таких колодцах не допускается установка металлических скоб и лестниц.

При диаметре трубопровода до 500 мм необходимо предусматривать облицовку прямолинейных лотков половинками керамических труб.

4.54. На выпусках из зданий сточных вод, содержащих легковоспламеняющиеся, горючие и взрывоопасные вещества, необходимо предусматривать камеры с гидравлическим затвором.

4.55. Отвод дождевых вод с площадок открытого резервуарного хранения горючих, легковоспламеняющихся и токсичных жидкостей, кислот, щелочей и т. п., не связанных с регулярным сбросом загрязненных сточных вод, надлежит предусматривать через распределительный колодец с задвижками, позволяющими направлять воды при нормальных условиях в систему дождевой канализации, а при появлении течи в резервуарах-хранилищах - в технологические аварийные приемники, входящие в состав складского хозяйства.

ВЕНТИЛЯЦИЯ СЕТЕЙ

4.56. Вытяжную вентиляцию сетей бытовой и общесплавной канализации следует предусматривать через стояки внутренней канализации зданий.

4.57. Специальные вытяжные устройства надлежит предусматривать во входных камерах дюкеров, в смотровых колодцах (в местах резкого снижения скоростей течения воды в трубах диаметром свыше 400 мм) и в перепадных колодцах при высоте перепада свыше 1 м и расходе сточной воды свыше 50 л/с.

4.58. В отдельных случаях при соответствующем обосновании допускается проектировать искусственную вытяжную вентиляцию сетей.

4.59. Для естественной вытяжной вентиляции наружных сетей, отводящих сточные воды. содержащие летучие токсичные и взрывоопасные вещества, на каждом выпуске из здания следует предусматривать вытяжные стояки диаметром не менее 200 мм, размещаемые в отапливаемой части здания, при этом они должны иметь сообщение с наружной камерой гидравлического затвора и должны быть выведены выше конька крыши не менее чем на 0,7 м.

На участках сети, к которым выпуски не присоединяются, вытяжные стояки необходимо предусматривать не менее чем через 250 м. При отсутствии зданий следует предусматривать стояки диаметром 300 мм и высотой не менее 5 м.

4.60. Вентиляцию канализационных коллекторов, прокладываемых щитовым или горным способом, следует предусматривать через вентиляционные киоски, устанавливаемые, как правило, над шахтными стволами.

Допускается устройство вентиляционных киосков над смотровыми скважинами.

СЛИВНЫЕ СТАНЦИИ

4.61. Прием сточных вод от неканализованных районов надлежит осуществлять через сливные станции.

4.62. Сливные станции следует размещать вблизи канализационного коллектора диаметром не менее 400 мм, при этом количество сточных вод, поступающих от сливной станции, не должно превышать 20 % общего расчетного расхода по коллектору.

4.63. Сточная вода, поступающая от сливной станции, не должна содержать крупных механических примесей, песка и БПКполн свыше 1000 мг/л.

4.64. Отношение количества добавляемой воды к количеству жидких отбросов надлежит принимать 1:1. Следует предусматривать: 30 % общего расхода - на мойку транспортных средств брандспойтами, 25 % - на разбавление отбросов в канале у приемных воронок и 45 % - в отделении решеток и на создание водяной завесы.

Вода должна подаваться от водопроводной сети с разрывом струи.

5. НАСОСНЫЕ И ВОЗДУХОДУВНЫЕ СТАНЦИИ

ОБЩИЕ УКАЗАНИЯ

5.1. Насосные и воздуходувные станции по надежности действия подразделяются на три категории, указанные в табл. 20.

Таблица 20

Категория надежности действия

Характеристика режима работы насосных станций

Первая

Не допускающие перерыва или снижения подачи сточных вод

Вторая

Допускающие перерыв подачи сточных вод не более 6 ч; воздуходувные станции

Третья

Допускающие перерыв подачи сточных вод не более суток

Примечание. Перерыв в работе насосных станций второй и третьей категорий возможен при учете требований п. 1.8, технологических условий производства или прекращении водоснабжения населенных пунктов не более суток при численности жителей до 5000.

5.2. Требования к компоновке насосных и воздуходувных станций, определению размеров машинных залов, подъемно-транспортному оборудованию, размещению насосных агрегатов, арматуры и трубопроводов, мероприятиям против затопления машинных залов надлежит принимать согласно СНиП 2.04.02-84.

5.3. При проектировании насосных станций для перекачки производственных сточных вод, содержащих горючие, легковоспламеняющиеся, взрывоопасные и токсичные вещества, кроме настоящих норм следует учитывать соответствующие отраслевые нормы, указания, инструкции, а также Правила устройства электроустановок (ПУЭ-76) Минэнерго СССР.

НАСОСНЫЕ СТАНЦИИ

5.4. Насосы, оборудование и трубопроводы следует выбирать в зависимости от расчетного притока и физико-химических свойств сточных вод и осадков, высоты подъема и с учетом характеристик насосов и напорных трубопроводов, а также очередности ввода в действие объекта. Число резервных насосов надлежит принимать по табл. 21.

Примечания: 1. Производительность насосов для перекачки дождевых вод необходимо принимать с учетом незатопляемости пониженных территорий при установленном периоде однократного переполнения сети и регулирования стока.

2. Для перекачки канализационных илов, осадков и песка допускается применять гидроэлеваторные и эрлифтные установки.

3. В насосных станциях первой категории перекачки производственных вод при невозможности обеспечения электропитания от двух источников допускается устанавливать резервные насосные агрегаты с двигателями тепловыми, внутреннего сгорания и т. д.

4. При необходимости перспективного увеличения производительности заглубленных насосных станций допускается предусматривать возможность замены насосов насосами большей производительности или устройство резервных фундаментов для установки дополнительных насосов.

Таблица 21

Бытовые и близкие к ним по составу производственные сточные воды

Агрессивные сточные воды

Число насосов

рабочих

резервных при категории надежности действия насосных станций

рабочих

резервных при всех категориях надежности действия насосных станций

первой

второй

третьей

1

2

1

1

1

1 и 1 на складе

2

2

1

1

2-3

2

3 и более

2

2

1 и 1 на складе

4

3

-

-

-

-

5 и более

Не менее 50 %

Примечания: 1. В насосных станциях дождевой канализации резервные насосы, как правило, предусматривать не требуется, за исключением случаев, когда аварийный сброс дождевых вод в водные объекты невозможен.

2. При реконструкции, связанной с увеличением производительности, допускается для перекачки бытовых и близких к ним по составу производственных сточных вод в насосных станциях третьей категории не устанавливать резервные агрегаты, предусматривая хранение их на складе.

5.5. Насосные станции для перекачки бытовых и поверхностных сточных вод следует располагать в отдельно стоящих зданиях.

Насосные станции для перекачки производственных сточных вод допускается располагать в блоке с производственными зданиями или в производственных помещениях. В общем машинном зале насосных станций допускается предусматривать установку насосов, предназначенных для перекачки сточных вод различных категорий, кроме содержащих горючие, легковоспламеняющиеся, взрывоопасные и летучие токсичные вещества.

Допускается установка насосов для перекачки бытовых сточных вод в производственных помещениях станций очистки сточных вод.

5.6. На подводящем коллекторе насосной станции следует предусматривать запорное устройство с приводом, управляемым с поверхности земли.

5.7. К каждому насосу, как правило, надлежит предусматривать самостоятельный всасывающий трубопровод.

5.8. Число напорных трубопроводов от насосных станций первой категории необходимо принимать не менее двух с устройством в случае необходимости между ними переключений, расстояния между которыми следует определять из условия обеспечения при аварии на одном из них пропуска 100 %-ного расчетного расхода, при этом следует предусматривать использование резервных насосов.

Для насосных станций второй и третьей категорий допускается предусматривать один напорный трубопровод.

5.9. Насосы, как правило, необходимо устанавливать под заливом. В случае расположения корпуса насоса выше расчетного уровня сточных вод в резервуаре следует предусматривать мероприятия для обеспечения запуска насоса. Установку насосов для перекачки шламов и илов надлежит предусматривать только под заливом.

5.10. Скорости движения сточных вод или осадков во всасывающих и напорных трубопроводах должны исключать осаждение взвесей. Для бытовых сточных вод наименьшие скорости следует принимать согласно требованиям п. 2.34.

5.11. В насосных станциях для шламов или илов необходимо предусматривать возможность промывки всасывающих и напорных трубопроводов.

В отдельных случаях допускается предусматривать механические средства прочистки шламопроводов.

5.12. При необходимости защиты насосов от засорения в приемных резервуарах насосных станций следует предусматривать решетки с механизированными граблями или решетки-дробилки.

При количестве отбросов менее 0,1 м3/сут допускается принимать решетки с ручной очисткой. Ширину прозоров решеток необходимо принимать на 10-20 мм менее диаметров проходных сечений устанавливаемых насосов.

При установке решеток с механизированными граблями или решеток-дробилок число резервных решеток необходимо принимать по табл. 22.

Таблица 22

Тип решетки

Число решеток

рабочих

резервных

С механизированными граблями и с прозорами шириной, мм:





св. 20

1 и более

1

16-20

До 3

1

Св. 3

2

Решетки-дробилки, устанавливаемые:





на трубопроводах

До 3

1

(с ручном очисткой)

на каналах

До 3

1

Св. 3

2

С ручной очисткой

1

-

5.13. Количество отбросов, задерживаемых решетками из бытовых сточных вод, следует принимать по табл. 23. Средняя плотность отбросов - 750 кг/м3, коэффициент часовой неравномерности поступления - 2.

Таблица 23

Ширина прозоров решеток, мм

Количество отбросов, снимаемых с решеток на 1 чел., л/год

16-20

8

25-35

3

40-50

2,3

60-80

1,6

90-125

1,2

5.14. Скорость движения сточных вод в прозорах решеток при максимальном притоке следует принимать в прозорах механизированных решеток 0,8-1 м/с, в прозорах решеток-дробилок - 1,2 м/с.

5.15. При механизированных решетках следует предусматривать установку дробилок для измельчения отбросов и подачи измельченной массы в сточную воду перед решеткой или установку герметичных контейнеров согласно требованиям п. 6.19.

При количестве отбросов свыше 1 т/сут кроме рабочей необходимо предусматривать резервную дробилку.

5.16. Вокруг решеток должен быть обеспечен проход шириной, м, не менее:

с механизированными граблями - 1,2 (перед фронтом - 1,5);

с ручной очисткой - 0,7;

решеток-дробилок, устанавливаемых на каналах, - 1.

В заглубленных насосных станциях установку решеток-дробилок на трубопроводах допускается предусматривать на расстоянии не менее 0,25 м от стены.

5.17. Приемный резервуар и решетки, совмещенные в одном здании с машинным залом, должны быть отделены от него глухой водонепроницаемой перегородкой. Сообщение через дверь между машинным залом и помещением решеток допускается только в незаглубленной части здания при обеспечении мероприятий, исключающих перелив сточных вод из помещения решеток в машинный зал при подтоплении сети.

5.18. Вместимость приемного резервуара насосной станции надлежит определять в зависимости от притока сточных вод, производительности насосов и допустимой частоты включения электрооборудования, но не менее 5-минутной максимальной производительности одного из насосов.

В приемных резервуарах насосных станций производительностью свыше 100 тыс. м3/сут необходимо предусматривать два отделения без увеличения общего объема.

Вместимость приемных резервуаров насосных станций, работающих последовательно, следует определять из условия их совместной работы. В отдельных случаях эту вместимость допускается определять исходя из условий опорожнения напорного трубопровода.

5.19. Вместимость резервуара иловой станции при перекачке осадка за пределы станции очистки сточных вод необходимо определять исходя из условия 15-минутной непрерывной работы насоса, при этом допускается уменьшать ее за счет непрерывного поступления осадка из очистных сооружений во время работы насоса.

Приемные резервуары иловых насосных станций допускается принимать с учетом возможности использования их как емкостей для воды при промывке илопроводов.

5.20. В приемных резервуарах надлежит предусматривать устройства для взмучивания осадка и обмыва резервуара. Уклон дна резервуара к приямку следует принимать не менее 0,1.

5.21. В резервуарах для приема сточных вод, смешение которых может вызвать образование вредных газов, осаждающихся веществ, или при необходимости сохранения потоков сточных вод с различными загрязнениями следует предусматривать самостоятельные секции для каждого потока сточных вод.

5.22. Резервуары производственных сточных вод, содержащих горючие, легковоспламеняющиеся и взрывоопасные или летучие токсичные вещества, должны быть отдельно стоящими. Расстояния от наружной стены этих резервуаров должны быть, м, не менее: 10 - до зданий насосных станций, 20 - до других производственных зданий, 100 - до общественных зданий.

5.23. Резервуары производственных агрессивных сточных вод должны быть, как правило, отдельно стоящими. Допускается их размещение в машинном зале. Число резервуаров должно быть не менее двух при непрерывном поступлении сточных вод. При периодических сбросах допускается предусматривать один резервуар, при этом периодичность сбросов должна обеспечивать возможность проведения ремонтных работ.

5.24. Укладку всасывающих трубопроводов между резервуарами и зданиями насосных станции для агрессивных производственных сточных вод следует предусматривать в каналах или тоннелях.

5.25. В насосных станциях перекачки сточных вод необходимо предусматривать укладку трубопроводов и арматуры, как правило, над поверхностью пола.

Не допускается укладка в каналах трубопроводов, транспортирующих агрессивные сточные воды. Количество запорной арматуры надлежит принимать минимальным.

5.26. В насосных станциях, как правило, надлежит предусматривать бытовые помещения (уборные с умывальниками, душевые, гардеробные) согласно СНиП II-92-76 в зависимости от численности обслуживающего персонала и группы производственных процессов, а также вспомогательные помещения по табл. 24.

Таблица 24

Производительность, м3/сут

Площадь помещений, м2

служебных

мастерских

кладовых

До 5000

-

-

-

От 5000 до 15 000

8

10

6

От 15 000 до 100 000

12

15

6

Св. 100 000

20

25

10

Примечания: 1. Состав бытовых и вспомогательных помещений в насосных станциях, располагаемых на площадках предприятий и очистных сооружений, следует определять в зависимости от наличия аналогичных помещений в близлежащих зданиях. Санитарный узел надлежит предусматривать в случае расположения насосной станции на расстоянии свыше 50 м от производственных зданий, имеющих санитарно-бытовые помещения.

2. В насосных станциях с управлением без постоянного обслуживающего персонала служебные помещения допускается не предусматривать.

ВОЗДУХОДУВНЫЕ СТАНЦИИ

5.27. Воздуходувные станции для аэрирования сточных вод следует размещать на территории очистных сооружений в непосредственной близости от места потребления сжатого воздуха и электрораспределительных устройств.

5.28. Воздуходувное оборудование должно выбираться на основании технологического расчета аэрационных сооружений с учетом прочих потребностей площадки в сжатом воздухе.

5.29. Число рабочих агрегатов при производительности станции свыше 5000 м3 воздуха в 1 ч надлежит принимать не менее двух, при меньшей производительности допускается принимать один рабочий агрегат.

Число резервных агрегатов следует принимать при числе рабочих: до трех - один, четыре и более - два.

5.30. В здании воздуходувной станции допускается предусматривать размещение устройств для очистки воздуха, насосов для производственной воды, активного ила, опорожнения аэротенков, а также центральной диспетчерской, распределительных устройств, трансформаторной подстанции, вспомогательных и бытовых помещений.

5.31. Машинный зал должен быть отделен от других помещений и иметь непосредственный выход наружу.

Размеры машинного зала в плане следует определять согласно СНиП 2.04.02-84.

5.32. Устройство для забора атмосферного воздуха необходимо предусматривать согласно СНиП II-33-75.

Очистку воздуха следует предусматривать на рулонных и других фильтрах. Компоновка фильтров должна обеспечивать возможность отключения отдельных фильтров для замены при регенерации.

При числе рабочих фильтров до трех необходимо предусматривать один резервный фильтр, свыше трех - два резервных.

При использовании в аэротенках дырчатых труб допускается подача воздуха без очистки.

5.33. Скорость движения воздуха надлежит принимать, м/с: в камерах фильтров - до 4, в подводящих каналах - до 6, в трубопроводах - до 40.

5.34. Расчет, воздухопроводов следует производить с учетом сжатия воздуха, повышения его температуры и необходимости обеспечения минимальной разницы давления у отдельных секций сооружений.

Расчетную величину потерь давления в аэраторах (с учетом увеличения сопротивления за время эксплуатации) следует принимать, кПа (м вод. ст.):

для мелкопузырчатых аэраторов - не более 7 (0,7);

для среднепузырчатых, заглубленных свыше 3 м, - 1,5 (0,15);

при низконапорной аэрации - 0,15-0,5 (0,015-0,05).

5.35. При числе секций аэротенков свыше четырех подачу воздуха от воздуходувной станции необходимо предусматривать не менее чем по двум воздуховодам.

6. ОЧИСТНЫЕ СООРУЖЕНИЯ

ОБЩИЕ УКАЗАНИЯ

6.1. Степень очистки сточных вод необходимо определять в зависимости от местных условий и с учетом возможного использования очищенных сточных вод и поверхностного стока для производственных или сельскохозяйственных нужд.

Степень очистки сточных вод, сбрасываемых в водные объекты, должна отвечать требованиям «Правил охраны поверхностных вод от загрязнения сточными водами», утвержденных Минводхозом СССР, Минздравом СССР и Минрыбхозом СССР, и «Правил санитарной охраны прибрежных вод морей», утвержденных Минздравом СССР и согласованных Госстроем СССР, повторно используемых - санитарно-гигиеническим, а также технологическим требованиям потребителя.

Необходимо выявлять также возможность использования обезвреженных осадков сточных вод для удобрения и других целей.

Степень смешения и разбавления сточных вод с водой водного объекта следует определять согласно «Методическим указаниям по применению правил охраны поверхностных вод от загрязнения сточными водами».

6.2. Допустимые концентрации основных загрязняющих веществ в смеси бытовых и производственных сточных вод при поступлении на сооружения биологической очистки (в среднесуточной пробе), а также степень их удаления в процессе очистки следует принимать согласно «Правилам приема производственных сточных вод в системы канализации населенных пунктов», утвержденным Минжилкомхозом РСФСР и согласованным ГСЭУ Минздрава СССР, Минрыбхозом СССР, Минводхозом СССР и Госстроем СССР.

Примечания: 1. При невозможности обеспечить предельно допустимую концентрацию (ПДК) загрязняющих веществ в воде водного объекта с учетом эффекта очистки и степени разбавления их водой водного объекта концентрацию этих веществ, поступающих не очистные сооружения. надлежит снижать за счет устройства локальных очистных сооружений.

2. Содержание биогенных элементов ив должно быть менее 5 мг/л азота N и 1 мг/л фосфора Р на каждые 100 мг/л БПКполн.

6.3. Среднюю скорость окисления многокомпонентных смесей следует принимать по экспериментальным данным; при отсутствии их допускается принимать скорость окисления как средневзвешенную величину скоростей окисления веществ, входящих в многокомпонентную смесь.

6.4. Количество загрязняющих воду веществ на одного жителя для определения их концентрации в бытовых сточных водах необходимо принимать по табл. 25. Концентрацию загрязняющих веществ надлежит определять исходя из удельного водоотведения на одного жителя.

Таблица 25

Показатель

Количество загрязняющих веществ на одного жителя, г/сут

Взвешенные вещества

65

БПКполн неосветленной жидкости

75

БПКполн осветленной жидкости

40

Азот аммонийных солей N

8

Фосфаты Р2О5

3,3

В том числе от моющих веществ

1,6

Хлориды Сl

9

Поверхностно-активные вещества (ПАВ)

2,5

Примечания: 1. Количество загрязняющих веществ от населения, проживающего в неканализованных районах, надлежит учитывать в размере 33 % от указанных в табл. 25.

2. При сбросе бытовых сточных вод промышленных предприятий в канализацию населенного пункта количество загрязняющих веществ от эксплуатационного персонала дополнительно не учитывается.

6.5. В составе и концентрации загрязняющих веществ в сточных водах необходимо учитывать их содержание в исходной водопроводной воде, а также загрязняющие вещества от сооружений по обработке осадков сточных вод, от промывных вод сооружений глубокой очистки и т.п.

6.6. Расчет сооружений для очистки производственных сточных вод и обработки их осадков следует выполнять на основании настоящих норм, норм строительного проектирования предприятий, зданий и сооружений соответствующих отраслей промышленности, данных научно-исследовательских институтов и опыта эксплуатации действующих сооружений.

6.7. Расчетные расходы сточных вод необходимо определять по суммарному графику притока как при подаче их насосами, так и при самотечном поступлении на очистные сооружения.

6.8. Расчет сооружений биологической очистки сточных вод надлежит производить на сумму органических загрязнений, выраженных БПКполн (для бытовых сточных вод величину БПКполн надлежит принимать равной БПК20).

6.9. При совместной биологической очистке производственных и бытовых сточных вод допускается предусматривать как совместную, так и раздельную их механическую очистку.

Для взрывоопасных производственных сточных вод, а также при необходимости химической или физико-химической очистки производственных сточных вод и при различных методах обработки осадков производственных и бытовых сточных вод надлежит применять раздельную механическую очистку.

6.10. Состав сооружений следует выбирать в зависимости от характеристики и количества сточных вод, поступающих на очистку, требуемой степени их очистки, метода обработки осадка и местных условий.

6.11. Площадку очистных сооружений сточных вод надлежит располагать, как правило, с подветренной стороны для господствующих ветров теплого периода года по отношению к жилой застройке и ниже населенного пункта по течению водотока.

6.12. Компоновка сооружений на площадке должна обеспечивать:

рациональное использование территории с учетом перспективного расширения сооружений и возможность строительства по очередям;

блокирование сооружений и зданий различного назначения и минимальную протяженность внутриплощадочных коммуникаций;

самотечное прохождение основного потока сточных вод через сооружения с учетом всех потерь напора и с использованием уклона местности.

6.13. В составе очистных сооружений следует предусматривать:

устройства для равномерного распределения сточных вод и осадка между отдельными элементами сооружений, а также для отключения сооружений, каналов и трубопроводов на ремонт, для опорожнения и промывки;

устройства для измерения расходов сточных вод и осадка;

аппаратуру и лабораторное оборудование для контроля качества поступающих и очищенных сточных вод.

6.14. Каналы очистных сооружений канализации и лотки сооружений следует рассчитывать на максимальный секундный расход сточных вод с коэффициентом 1,4.

6.15. Состав и площади вспомогательных и лабораторных помещений необходимо принимать по табл. 26.

Состав и площади помещений гардеробных, душевых, санузлов и др. надлежит принимать согласно СНиП II-92-76 в зависимости от численности обслуживающего персонала и группы санитарной характеристики производственных процессов, принимаемой по табл. 65.

Таблица 26

Помещения

Площадь помещений, м2, при производительности очистных сооружений, тыс. м3/сут

от 1,4 до 10

св. 10 до 50

св. 50 до 100

св. 100 до 250

св. 250

Физико-химическая лаборатория по контролю:

20

25

25

40 (две комнаты по 20)

50 (две комнаты по 25)

сточных вод











осадков сточных вод

-

-

15

15

20

Бактериологическая лаборатория

-

20

22

33 (две комнаты 18 и 15)

35 (две комнаты 20 и 15)

Весовая

-

6

8

10

12

Моечная и автоклавная

-

10

12

15

15

Помещения для хранения посуды и реактивов

6

6

12

15

20

Кабинет заведующего лабораторией

-

10

12

15

20

Помещение для пробоотборников

-

-

6

8

8

Местный диспетчерский пункт

Назначается в зависимости от системы диспетчеризации и автоматизации

Кабинет начальника станции

10

15

15

25

25

Помещение для технического персонала

10

15

20

25 (две комнаты 10 и 15)

30 (две комнаты по 15)

Комната дежурного персонала

8

15

20

25

25

Мастерская текущего ремонта мелкого оборудования

10

15

20

25

25

Мастерская приборов

15

15

15

20

20

Библиотека и архив

-

-

10

20

30

Помещение для хозяйственного инвентаря

-

-

6

8

8

Примечания: 1. Вспомогательные помещения надлежит размещать в одном здании.

2. Размещение лаборатории в здании насосной и воздуходувной станций допускается при условии принятия мер, исключающих передачу вибрации от оборудования на стены здания.

3. Для станций производительностью менее 1,4 тыс. м3/сут состав и площадь помещений устанавливаются в зависимости от местных условий.

СООРУЖЕНИЯ ДЛЯ МЕХАНИЧЕСКОЙ ОЧИСТКИ СТОЧНЫХ ВОД

Решетки

6.16. В составе очистных сооружений следует предусматривать решетки с прозорами не более 16 мм, со стержнями прямоугольной формы или решетки-дробилки.

Примечание. Решетки допускается не предусматривать в случае подачи сточных вод на очистные сооружения насосами при установке перед насосами решеток с прозорами не более 16 мм или решеток-дробилок, при этом:

длина напорного трубопровода не должна превышать 500 м;

в насосных станциях предусматривается вывоз задержанных на решетках отбросов.

6.17. Число решеток и решеток-дробилок, скорости протекания жидкости в прозорах, нормы съема отбросов, расстояние между устанавливаемым оборудованием и т. д. следует определять согласно пп. 5.12-5.16.

6.18. Механизированная очистка решеток от отбросов и транспортирование их к дробилкам должны быть предусмотрены при количестве отбросов 0,1 м3/сут и более. При меньшем количестве отбросов допускается установка решеток с ручной очисткой.

6.19. При обосновании отбросы с решеток допускается собирать в контейнеры с герметически закрывающимися крышками и вывозить в места обработки твердых бытовых и промышленных отходов.

6.20. Дробленые отбросы рекомендуется направлять для совместной переработки с осадками очистных сооружений.

6.21. Решетки-дробилки допускается устанавливать в каналах без зданий.

6.22. В здании решеток необходимо предусматривать мероприятия, предотвращающие поступление холодного воздуха в помещение через подводящие и отводящие каналы.

6.23. Поп здания решеток надлежит располагать выше расчетного уровня сточной воды в канале не менее чем на 0,5 м.

6.24. Потери напора в решетках следует принимать в 3 раза большими, чем для чистых решеток.

6.25. Для монтажа и ремонта решеток, дробилок и другого оборудования необходимо предусматривать установку подъемно-транспортного оборудования согласно СНиП 2.04.02-84.

Для перемещения контейнеров подъемно-транспортное оборудование должно быть с электроприводом.

Песколовки

6.26. Песколовки необходимо предусматривать при производительности очистных сооружений свыше 100 м3/сут. Число песколовок или отделений песколовок надлежит принимать не менее двух, причем все песколовки или отделения должны быть рабочими.

Тип песколовки (горизонтальная, тангенциальная, аэрируемая) необходимо выбирать с учетом производительности очистных сооружении, схемы очистки сточных вод и обработки их осадков, характеристики взвешенных веществ, компоновочных решений и т. п.

6.27. При расчете горизонтальных и аэрируемых песколовок следуют определять их длину Ls, м, по формуле

                                                       (17)

где Ks - коэффициент, принимаемый по табл. 27;

Hs - расчетная глубина песколовки, м, принимаемая для аэрируемых песколовок равной половине общей глубины;

vs - скорость движения сточных вод, м/с, принимаемая по табл. 28;

u0 - гидравлическая крупность песка, мм/с, принимаемая в зависимости от требуемого диаметра задерживаемых частиц песка.

Таблица 27

Диаметр задерживаемых частиц песка, мм

Гидравлическая крупность песка u0, мм/с

Значение Ks в зависимости от типа песколовок и отношения ширины В к глубине Н аэрируемых песколовок

горизонтальные

аэрируемые

В:Н = 1

В:Н = 1,25

В:Н = 1,5

0,15

13,2

-

2,62

2,50

2,39

0,20

18,7

1,7

2,43

2,25

2,08

0,25

24,2

1,3

-

-

-

Таблица 28

Песколовка

Гидравлическая крупность песка u0, мм/с

Скорость движения сточных вод vs, м/с, при притоке

Глубина Н, м

Количество задерживаемого песка, л/чел.-сут

Влажность песка, %



минимальном

максимальном

Горизонтальная

18,7-24,2

0,15

0,3

0,5-2

0,02

60

55-60

Аэрируемая

13,2-18,7

-

0,08-0,12

0,7-3,5

0,03

-

90-95

Тангенциальная

18,7-24,2

-

-

0,5

0,02

60

70-75

6.28. При проектировании песколовок следует принимать общие расчетные параметры для песколовок различных типов по табл. 28:

а) для горизонтальных песколовок - продолжительность протекания сточных вод при максимальном притоке не менее 30 с;

б) для аэрируемых песколовок:

установку аэраторов из дырчатых труб - на глубину 0,7 Hs вдоль одной из продольных стен над лотком для сбора песка;

интенсивность аэрациии - 3-5 м3/(м2× ч);

поперечный уклон дна к песковому лотку - 0,2-0,4;

впуск воды - совпадающий с направлением вращения воды в песколовке, выпуск - затопленный;

отношение ширины к глубине отделения - В:Н = 1:1,5;

в) для тангенциальных песколовок:

нагрузку - 110 м3/(м2 × ч) при максимальном притоке;

впуск воды - по касательной на всей расчетной глубине;

глубину - равную половине диаметра;

диаметр - не более 6 м.

6.29. Удаление задержанного песка из песколовок всех типов следует предусматривать:

вручную - при объеме его до 0,1 м3/сут;

механическим или гидромеханическим способом с транспортированием песка к приямку и последующим отводом за пределы песколовок гидроэлеваторами, песковыми насосами и другими способами - при объеме его свыше 0,1 м3/сут.

6.30. Расход производственной воды qh, л/с, при гидромеханическом удалении песка (гидросмывом с помощью трубопровода со спрысками, укладываемого в песковый лоток) необходимо определять по формуле

                                                               (18)

где vh - восходящая скорость смывной воды в лотке, принимаемая равной 0,0065 м/с;

lsc - длина пескового лотка, равная длине песколовки за вычетом длины пескового приямка, м;

bsc - ширина пескового лотка, равная 0,5 м.

6.31. Количество песка, задерживаемого в песколовках, для бытовых сточных вод надлежит принимать 0,02 л/(чел×сут), влажность песка 60 %, объемный вес 1,5 т/м3.

6.32. Объем пескового приемка следует принимать не более двухсуточного объема выпадающего песка, угол наклона стенок приямка к горизонту - не менее 60°.

6.33. Для подсушивания песка, поступающего из песколовок, необходимо предусматривать площадки с ограждающими валиками высотой 1-2 м. Нагрузку на площадку надлежит предусматривать не более 3 м32 в год при условии периодического вывоза подсушенного песка в течение года. Допускается применять накопители со слоем напуска песка до 3 м в год. Удаляемую с песковых площадок воду необходимо направлять в начало очистных сооружений.

Для съезда автотранспорта на песковые площадки надлежит устраивать пандус уклоном 0,12-0,2.

6.34. Для отмывки и обезвоживания песка допускается предусматривать устройство бункеров, приспособленных для последующей погрузки песка в мобильный транспорт. Вместимость бункеров должна рассчитываться на 1,5 - 5-суточное хранение песка. Для повышения эффективности отмывки песка следует применять бункера в сочетании с напорными гидроциклонами диаметром 300 мм и напором пульпы перед гидроциклоном 0,2 МПа (2 кгс/см2). Дренажная вода из песковых бункеров должна возвращаться в канал перед песколовками.

В зависимости от климатических условий бункер следует размещать в отапливаемом здании или предусматривать его обогрев.

6.35. Для поддержания в горизонтальных песколовках постоянной скорости движения сточных вод на выходе из песколовки надлежит предусматривать водослив с широким порогом.

Усреднители

6.36. При необходимости усреднения состава и расхода производственных сточных вод надлежит предусматривать усреднители.

6.37. Тип усреднителя (барботажный, с механическим перемешиванием, многоканальный) следует выбирать с учетом характера колебаний концентрации загрязняющих веществ (циклические, произвольные колебания и залповые сбросы), а также вида и количества взвешенных веществ.

6.38. Число секции усреднителей необходимо принимать не менее двух, причем обе рабочие.

При наличии в сточных водах взвешенных веществ следует предусматривать мероприятия по предотвращению осаждения их в усреднителе.

6.39. В усреднителях с барботированием или механическим перемешиванием при наличии в стоках легколетучих ядовитых веществ следует предусматривать перекрытие и вентиляционную систему.

6.40. Усреднитель барботажного типа необходимо применять для усреднения состава сточных вод с содержанием взвешенных веществ до 500 мг/л гидравлической крупностью до 10 мм/с при любом режиме их поступления.

6.41. Объем усреднителя Wz, м3, при залповом сбросе следует рассчитывать по формулам:

при Kav до 5;                                              (19)

 при Kav = 5 и более,                                         (20)

где qw - расход сточных вод, м /ч;

tz - длительность залпового сброса, ч;

Kav - требуемый коэффициент усреднения, равный:

                                                               (21)

здесь Сmax - концентрация загрязнений в залповом сбросе;

Сmid - средняя концентрация загрязнений в сточных водах;

Сadm - концентрация, допустимая по условиям работы последующих сооружений.

6.42. Объем усреднителя Wcir, м3, при циклических колебаниях надлежит рассчитывать по формулам:

 при Kav до 5;                                           (22)

 при Kav = 5 и более,                                       (23)

где tcir - период цикла колебаний, ч;

Kav - коэффициент усреднения, определяемый по формуле (21).

6.43. При произвольных колебаниях объем усреднителя Wes, м3, следует определять пошаговым расчетом (методом последовательного приближения) по формуле

                                                         (24)

где Dtst - временной шаг расчета, принимаемый не более 1 ч;

DСex -  приращение концентрации на выходе усреднителя за текущий шаг расчета (может быть как положительным, так и отрицательным), г/м3 .

Расчет следует начинать с неблагоприятных участков графика почасовых колебаний.

Если получающийся в результате расчета ряд Сex не удовлетворяет технологическим требованиям (например, по максимальной величине Сex), расчет следует повторить при увеличенном Wes. Начальную величину Wes необходимо назначать ориентировочно исходя из оценки общего характера колебаний Сex. График колебаний на входе в усреднитель Cen должен приниматься фактический (по данному производству или аналогу) или по технологическому заданию.

6.44. Распределение сточных вод по площади усреднителя барботажного типа должно быть максимально равномерным с использованием системы каналов и подающих лотков с придонными отверстиями или треугольными водосливами при скорости течения в лотке не менее 0,4 м/с.

6.45. Барботирование следует осуществлять через перфорированные трубы, укладываемые строго горизонтально вдоль резервуара. При пристенном расположении барботеров расстояние от них до противоположной стены следует принимать 1-1,5h, между барботерами - 2-3h, при промежуточном расположении расстояние барботеров от стены 1-1,5h, где h - глубина погружения барботера. При переменной глубине воды в усреднителе h следует принимать при максимальном уровне.

6.46. При расчете необходимо принимать:

интенсивность барботирования при пристенных барботерах (создающих один циркуляционный поток) - 6 м3/ч на 1 м, промежуточных (создающих два циркуляционных потока) - 12 м3/ч на 1 м;

интенсивность барботирования для предотвращения выпадения в осадок взвесей в пристенных барботерах - до 12 м3/ч на 1 м, в промежуточных - до 24 м3/ч на 1 м;

перепад давления в отверстиях барботера - 1-4 кПа (0,1-0,4 м вод. ст.).

6.47. Усреднитель с механическим перемешиванием следует применять для усреднения состава сточных вод с содержанием взвешенных веществ свыше 500 мг/л при любом режиме их поступления. Подача осуществляется периферийным желобом равномерно по периметру усреднителя.

6.48. Объем усреднителя с механическим перемешиванием должен рассчитываться аналогично объему усреднителя барботажного типа.

6.49. Многоканальные усреднители с заданным распределением сточных вод по каналам надлежит применять для выравнивания залповых сбросов сточных вод с содержанием взвешенных веществ гидравлической крупностью до 5 мм/с при концентрации до 500 мг/л.

6.50. Объем Wav, м3, многоканальных усреднителей при залповых сбросах высококонцентрированных сточных вод следует рассчитывать по формуле

                                                          (25)

где qw - расход сточных вод, м3/ч;

tz - длительность залпового сброса, ч;

Kav - коэффициент усреднения.

6.51. Для снижения расчетных расходов сточных вод. поступающих на очистные сооружения, допускается устройство регулирующих резервуаров.

6.52. Регулирующие резервуары надлежит размещать после решеток и песколовок с подачей в них сточных вод через разделительную камеру, отделяющую расход, превышающий усредненный.

6.53. Конструкцию регулирующих резервуаров следует принимать аналогичной первичным отстойникам с соответствующими устройствами для удаления осадка и перекачкой осветленной воды на последующие сооружения для ее очистки в часы минимального притока.

6.54. Оптимальную величину зарегулированного расчетного расхода следует определять технико-экономическим расчетом, подбирая последовательно ряд значений коэффициентов неравномерности после регулирования Кreg, объемов регулирующего резервуара и объемов сооружений для очистки сточных вод и вспомогательных сооружений (воздуходувной и насосных станций и т. д.).

6.55. Подбор значений коэффициентов неравномерности после регулирования Кreg объемов регулирующего резервуара Wreg следует выполнять по соотношениям:

                                                              (26)

                                                                (27)

где Кgen - общий коэффициент неравномерности поступления сточных вод;

qmid - среднечасовой расход сточных вод.

Зависимость между greg и treg допускается принимать по табл. 29.

Таблица 29

greg

1

0,95

0,9

0,85

0,8

0,75

0,67

0,65

treg

0

0,24

0,5

0,9

1,5

2,15

3,3

4,4

6.56. При необходимости усреднения расхода и концентрации сточных вод объем усреднителя и концентрацию загрязняющих веществ необходимо определять пошаговым расчетом.

Приращения объема водной массы DW, м3, и концентрации DС, г/м3, на текущем шаге расчета следует определять по формулам:

                                                          (28)

                                                     (29)

где qen, qex, Cen, Cex - расходы сточных вод и концентрации загрязняющих веществ на предыдущем шаге расчета;

Wav - объем усреднителя в момент расчета, м3.

Отстойники

6.57. Тип отстойника (вертикальный, радиальный, с вращающимся сборно-распределительным устройством, горизонтальный, двухъярусный и др.) необходимо выбирать с учетом принятой технологической схемы очистки сточных вод и обработки их осадка, производительности сооружений, очередности строительства, числа эксплуатируемых единиц, конфигурации и рельефа площадки, геологических условий, уровня грунтовых вод и т. п.

6.58. Число отстойников следует принимать: первичных - не менее двух, вторичных - не менее трех при условии, что все отстойники являются рабочими. При минимальном числе их расчетный объем необходимо увеличивать в 1,2-1,3 раза.

6.59. Расчет отстойников, кроме вторичных после биологической очистки, надлежит производить по кинетике выпадения взвешенных веществ с учетом необходимого эффекта осветления.

Желоба двухъярусных отстойников следует рассчитывать из условия продолжительности отстаивания 1,5 ч.

Расчет вторичных отстойников надлежит производить согласно пп. 6.160-6.163.

6.60. Расчетное значение гидравлической крупности u0, мм/с, необходимо определять по кривым кинетики отстаивания Э = f(t), получаемым экспериментально, с приведением полученной в лабораторных условиях величины к высоте слоя, равной глубине проточной части отстойника, по формуле

                                                       (30)

где Hset - глубина проточной части в отстойнике, м;

Kset - коэффициент использования объема проточной части отстойника;

tset - продолжительность отстаивания, с, соответствующая заданному эффекту очистки и полученная в лабораторном цилиндре в слое h1; для городских сточных вод данную величину допускается принимать по табл. 30;

n2 -  показатель степени, зависящий от агломерации взвеси в процессе осаждения; для городских сточных вод следует определять по черт. 2.

Примечания: 1. Расчет отстойников для сточных вод, содержащих загрязняющие вещества легче воды (нефтепродукты, масла, жиры и т. п.), следует выполнять с учетом гидравлической крупности всплывающих частиц.

2. При наличии в воде частиц тяжелей и легче воды за расчетную надлежит принимать меньшую гидравлическую крупность.

3. В случае, когда температура сточной воды в производственных условиях отличается от температуры воды, при которой определялась кинетика отстаивания, необходимо вводить поправку

                                                                                (31)

где mlab, mpr - вязкость воды при соответствующих температурах в лабораторных и производственных условиях;

u0 - гидравлическая крупность частиц, полученная по формуле (30), мм/с.

Таблица 30

Эффект осветления, %

Продолжительность отстаивания tset, с, в слое h1 = 500 мм при концентрации взвешенных веществ, мг/л

200

300

400

20

600

540

480

30

960

900

840

40

1440

1200

1080

50

2160

1800

1500

60

7200

3600

2700

70

-

-

7200

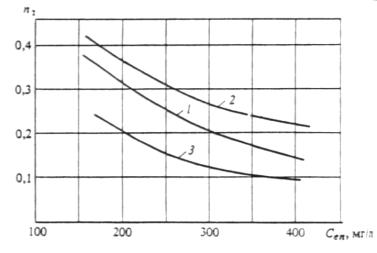

Черт. 2. Зависимость показателя степени n2 от исходной концентрации взвешенных веществ в городских сточных водах при эффекте отстаивания

1 - Э = 50 %; 2 - Э = 60 %; 3 - Э = 70 %

6.61. Основные расчетные параметры отстойников надлежит определять по табл. 31.

Таблица 31

Отстойник

Коэффициент использования объема Кset

Рабочая глубина части Hset, м

Ширина Bset, м

Скорость рабочего потока vw, мм/с

Уклон днища к иловому приямку

Горизонтальный

0,5

1,5-4

2Hset - 5Hset

5-10

0,005-0,05

Радиальный

0,45

1,5-5

-

5-10

0,005-0,05

Вертикальный

0,35

2,7-3,8

-

-

-

С вращающимся сборно-распределительным устройством

0,85

0,8-1,2

-

-

0,05

С нисходяще-восходящим потоком

0,65

2,7-3,8

-

2uo - 3uo

-

С тонкослойными блоками:

0,5-0,7

0,025-0,2

2-6

-

-

противоточная (прямоточная) схема работы











перекрестная схема работы

0,8

0,025-0,2

1,5

-

0,005

Примечания: 1. Коэффициент Кset определяет гидравлическую эффективность отстойника и зависит от конструкции водораспределительных и водосборных устройств; указывается организацией-разработчиком.

2. Величину турбулентной составляющей vtb, мм/с, в зависимости от скорости рабочего потока vw, мм/с, надлежит определять по табл. 32.

Таблица 32

vw, мм/с

5

10

15

vtb, мм/с

0

0,05

0,1

6.62. Производительность одного отстойника qset, м3/ч, следует определять исходя из заданных геометрических размеров сооружения и требуемого эффекта осветления сточных вод по формулам:

а) для горизонтальных отстойников

                                                   (32)

б) для отстойников радиальных, вертикальных и с вращающимся сборно-распределительным устройством

                                                 (33)

в) для отстойников с нисходяще-восходящим потоком

                                                          (34)

г) для отстойников с тонкослойными блоками при перекрестной схеме работы

                                                      (35)

д) то же, при противоточной схеме

                                                      (36)

где Кset - коэффициент использования объема, принимаемый по табл. 31;

Lset - длина секции, отделения, м;

Lbl - длина тонкослойного блока (модуля), м;

Bset - ширина секции, отделения, м;

Bbl - ширина тонкослойного блока, м;

Dset - диаметр отстойника, м;

den - диаметр впускного устройства, м;

u0 -  гидравлическая крупность задерживаемых частиц, мм/с, определяемая по формуле (30);

vtb - турбулентная составляющая, мм/с, принимаемая по табл. 32 в зависимости от скорости потока в отстойнике vw, мм/с;

Hbl - высота тонкослойного блока, м;

hti -  высота яруса тонкослойного блока (модуля), м;

Kdis - коэффициент сноса выделенных частиц, принимаемый при плоских пластинах равным 1,2, при рифленых пластинах - 1.

6.63. Основные конструктивные параметры следует принимать:

а) для горизонтальных и радиальных отстойников:

впуск исходной воды и сбор осветленной - равномерными по ширине (периметру) впускного и сборного устройств отстойника;

высоту нейтрального слоя для первичных отстойников - на 0,3 м выше днища (на выходе из отстойника), для вторичных - 0,3 м и глубину слоя ила 0,3-0,5 м;

угол наклона стенок илового приямка - 50-55°;

б) для вертикальных отстойников:

длину центральной трубы - равной глубине зоны отстаивания;

скорость движения рабочего потока в центральной трубе - не более 30 мм/с;

диаметр раструба - 1,35 диаметра трубы;

диаметр отражательного щита - 1,3 диаметра раструба;

угол конусности отражательного щита - 146°;

скорость рабочего потока между раструбом и отражательным щитом - не более 20 мм/с для первичных отстойников и не более 15 мм/с для вторичных;

высоту нейтрального слоя между низом отражательного щита и уровнем осадка - 0,3 м;

угол наклона конического днища - 50-60°;

в) для отстойников с нисходяще-восходящим потоком:

площадь зоны нисходящего потока - равной площади зоны восходящего;

высоту перегородки, разделяющей зоны, - равной 2/3 Hset;

уровень верхней кромки перегородки - выше уровня воды на 0,3 м, но не выше стенки отстойника;

распределительный лоток переменного сечения - внутри разделительной перегородки. Начальное сечение лотка следует рассчитывать на пропуск расчетного расхода со скоростью не менее 0,5 м/с, в конечном сечении скорость - не менее 0,1 м/с.

Для равномерного распределения воды кромку водослива распределительного лотка следует выполнять в виде треугольных водосливов через 0,5 м;

г) для отстойников с тонкослойными блоками - угол наклона пластин от 45 до 60°.

6.64. Для повышения степени очистки или для обеспечения возможности увеличения производительности эксплуатируемых станций существующие отстойники (горизонтальные, радиальные, вертикальные) могут быть дополнены блоками из тонкослойных элементов. В этом случае блоки необходимо располагать на выходе воды из отстойника перед водосборным лотком.

6.65. Количество осадка Qmud, м3/ч, выделяемого при отстаивании, надлежит определять исходя из концентрации взвешенных веществ в поступающей воде Cen и концентрации взвешенных веществ в осветленной воде Cex:

                                                   (37)

где qw - расход сточных вод, м3/ч;

rmud - влажность осадка, %;

gmud - плотность осадка, г/см3.

6.66. Исходя из объема образующегося осадка и вместимости зоны накопления его в отстойнике, следует определять интервал времени между выгрузками осадка. При удалении осадка под гидростатическим давлением вместимость приямка первичных отстойников и вторичных отстойников после биофильтров надлежит предусматривать равной объему осадка, выделенного за период не более 2 сут, вместимость приямка вторичных отстойников после аэротенков - не более двухчасового пребывания осадка.

При механизированном удалении осадка вместимость зоны накопления его в первичных отстойниках надлежит принимать по количеству выпавшего осадка за период не более 8 ч.

6.67. Перемещение выпавшего осадка к приямкам надлежит предусматривать механическим способом или созданием соответствующего наклона стенок (не менее 50°).

6.68. Удаление осадка из приямка отстойника надлежит предусматривать самотеком, под гидростатическим давлением, насосами, предназначенными для перекачки жидкости с большим содержанием взвешенных веществ, гидроэлеваторами, эрлифтами, ковшовыми элеваторами, грейфером и т. д.

Гидростатическое давление при удалении осадка из отстойников бытовых сточных вод необходимо принимать, не менее, кПа (м вод. ст.): первичных - 15(1,5), вторичных - 12(1,2) после биофильтров и 9 (0,9) - после аэротенков.

Для вторичных отстойников рекомендуется предусматривать возможность изменения высоты гидростатического напора.

Диаметр труб для удаления осадка необходимо принимать не менее 200 мм.

6.69. Для удержания всплывших загрязняющих веществ перед водосборным устройством следует предусматривать полупогруженные перегородки и удаление накопленных на поверхности воды веществ.

Глубина погружения перегородки под уровень воды должна быть не менее 0,3 м.

Высоту борта отстойника над поверхностью воды надлежит принимать 0,3 м.

6.70. Водоприемные лотки должны быть оборудованы водосливами с тонкой стенкой. Крепление водослива к лотку должно обеспечивать возможность его регулирования по высоте. Водосливная кромка может быть прямой или с треугольными вырезами. Нагрузка на 1 м водослива не должна превышать 10 л/с.

Двухъярусные отстойники и осветлители-перегниватели

6.71. Двухъярусные отстойники надлежит предусматривать одинарные или спаренные. В спаренных отстойниках следует обеспечивать возможность изменения направления движения сточных вод в осадочных желобах.

6.72. Двухъярусные отстойники надлежит проектировать согласно пп. 6.57-6.59, 6.65-6.70. При этом следует принимать:

свободную поверхность водного зеркала для всплывания осадка - не менее 20 % площади отстойника в плане;

расстояние между стенками соседних осадочных желобов - не менее 0,5 м;

наклон стенок осадочного желоба к горизонту - не менее 50°; стенки должны перекрывать одна другую не менее чем на 0,15 м;

глубину осадочного желоба - 1,2-2,5 м, ширину щели осадочного желоба - 0,15 м;

высоту нейтрального слоя от щели желоба до уровня осадка в септической камере - 0,5 м;

уклон конического днища септической камеры - не менее 30°;

влажность удаляемого осадка - 90 %;

распад беззольного вещества осадка - 40 %;

эффективность задержания взвешенных веществ - 40-50 %.

6.73. Вместимость септической камеры двухъярусных отстойников надлежит определять по табл. 33.

Таблица 33

Среднезимняя температура сточных вод, °С

6

7

8,5

10

12

15

20

Вместимость септической камеры, л/чел.-год

110

95

80

65

50

30

15

Примечания: 1. Вместимость септической камеры двухъярусных отстойников должна быть увеличена на 70 % при подаче в нее ила из аэротенков на полную очистку и высоконагружаемых биофильтров и на 30 % при подаче ила из отстойников после капельных биофильтров и аэротенков на неполую очистку. Впуск ила должен производиться на глубине 0,5 м ниже щели желобов.

2. Вместимость септической камеры двухъярусных отстойников для осветления сточной воды при подаче ее на поля фильтрации допускается уменьшать не более чем на 20 %.

6.74. При среднегодовой температуре воздуха до 3,5 °С двухъярусные отстойники с пропускной способностью до 500 м3/сут должны быть размещены в отапливаемых помещениях, при среднегодовой температуре воздуха от 3,5 до 6 °С и пропускной способности до 100 м3/сут - в неотапливаемых помещениях.

6.75. Осветлители-перегниватели следует проектировать в виде комбинированного сооружения, состоящего из осветлителя с естественной аэрацией, концентрически располагаемого внутри перегнивателя.

6.76. Осветлители следует проектировать в виде вертикальных отстойников с внутренней камерой флокуляции, с естественной аэрацией за счет разности уровней воды в распределительной чаше и осветлителе.

При проектировании осветлителей необходимо принимать:

диаметр осветлителя - не более 9 м;

разность уровней воды в распределительной чаше и осветлителе - 0,6 м без учета потерь напора в коммуникациях;

вместимость камеры флокуляции - на пребывание в ней сточных вод не более 20 мин;

глубину камеры флокуляции - 4-5 м;

скорость движения воды в зоне отстаивания - 0,8-1,5 мм/с, в центральной трубе - 0,5-0,7 м/с;

диаметр нижнего сечения камеры флокуляции - исходя из средней скорости 8-10 мм/с;

расстояние между нижним краем камеры флокуляции и поверхностью осадка в иловой части - не менее 0,6 м;

уклон днища осветлителя - не менее 50;

снижение концентрации загрязняющих веществ по взвешенным веществам - до 70 % и по БПКполн - до 15 %.

6.77. При проектировании перегнивателей надлежит принимать:

вместимость перегнивателя по суточной дозе загрузки осадка - в зависимости от влажности осадка и среднезимней температуры сточных вод;

суточную дозу загрузки осадка - по табл. 34;

Таблица 34

Средняя температура сточных вод или осадка, °С

6

7

8,5

10

12

15

20

Суточная доза загрузки осадка, %

0,72

0,85

1,02

1,28

1,7

2,57

5

Примечания: 1. Суточная доза загрузки указана для осадка влажностью 95 %. При влажности Pmud, отличающейся от 95 %, суточная доза загрузки уточняется умножением табличного значения на отношение

2. Суточные дозы загрузки осадка производственных сточных вод устанавливаются экспериментально.

ширину кольцевого пространства между наружной поверхностью стен осветлителя и внутренней поверхностью стен перегнивателя - не менее 0,7 м;

уклон днища - не менее 30°;

разрушение корки гидромеханическим способом - путем подачи осадка d кольцевой трубопровод под давлением через сопла, наклоненные под углом 45° к поверхности осадка.

Септики

6.78. Септики надлежит применять для механической очистки сточных вод, поступающих на поля подземной фильтрации, в песчано-гравийные фильтры, фильтрующие траншеи и фильтрующие колодцы.

6.79. Полный расчетный объем септика надлежит принимать: при расходе сточных вод до 5 м3/сут - не менее 3-кратного суточного притока, при расходе свыше 5 м3/сут - не менее 2,5-кратного.

Указанные расчетные объемы септиков следует принимать исходя из условия очистки их не менее одного раза в год.

При среднезимней температуре сточных вод выше 10 °С или при норме водоотведения свыше 150 л/сут на одного жителя полный расчетный объем септика допускается уменьшать на 15-20 %.

6.80. В зависимости от расхода сточных вод следует принимать: однокамерные септики - при расходе сточных вод до 1 м3/сут, двухкамерные - до 10 и трехкамерные - свыше 10 м3/сут.

6.81. Объем первой камеры следует принимать: в двухкамерных септиках - 0,75, в трехкамерных - 0,5 расчетного объема. При этом объем второй и третьей камер надлежит принимать по 0,25 расчетного объема.

В септиках, выполняемых из бетонных колец, все камеры следует принимать равного объема. В таких септиках при производительности свыше 5 м3/сут камеры надлежит предусматривать без отделений.

6.82. При необходимости обеззараживания сточных вод, выходящих из септика, следует предусматривать контактную камеру, размер которой в плане надлежит принимать не менее 0,75´1 м.

6.83. Лоток подводящей трубы должен быть расположен не менее чем на 0,05 м выше расчетного уровня жидкости в септике. Необходимо предусматривать устройства для задержания плавающих веществ и естественную вентиляцию.

6.84. Выпуски из зданий должны присоединяться к септикам через смотровые колодцы.

Гидроциклоны

6.85. Для механической очистки сточных вод от взвешенных веществ допускается применять открытые и напорные гидроциклоны.

6.86. Открытые гидроциклоны необходимо применять для выделения всплывающих и оседающих грубодисперсных примесей гидравлической крупностью свыше 0,2 мм/с и скоагулированной взвеси.

Напорные гидроциклоны следует применять для выделения из сточных вод грубодисперсных примесей главным образом минерального происхождения.

Гидроциклоны могут быть использованы в процессах осветления сточных вод, сгущения осадков, обогащения известкового молока, отмывки песка от органических веществ, в том числе нефтепродуктов.

При осветлении сточных вод аппараты малых размеров обеспечивают больший эффект очистки. При сгущении осадков минерального происхождения следует применять гидроциклоны больших диаметров (свыше 150 мм).

6.87. Удельную гидравлическую нагрузку qhc, м3/(м2×ч), для открытых гидроциклонов следует определять по формуле

                                                           (38)

где u0 -  гидравлическая крупность частиц, которые необходимо выделить для обеспечения требуемого эффекта, мм/с;

Khc - коэффициент пропорциональности, зависящий от типа гидроциклона и равный для гидроциклонов:

без внутренних устройств - 0,61;

с конической диафрагмой и внутренним цилиндром - 1,98;

многоярусного с центральными выпусками

                                                     (39)

здесь nti - число ярусов;

Dhc - диаметр гидроциклона, м;

den -  диаметр окружности, на которой располагаются раструбы выпусков, м; многоярусного с периферийным отбором осветленной воды

                                                        (40)

здесь nti - число пар ярусов;

dd - диаметр отверстия средней диафрагмы пары ярусов, м.

6.88. Производительность одного аппарата Qhc, м3/ч, следует определять по формуле

                                                      (41)

6.89. Удаление выделенного осадка из открытых гидроциклонов следует предусматривать непрерывное под гидростатическим давлением, гидроэлеваторами или механизированными средствами.

Всплывающие примеси, масла и нефтепродукты необходимо задерживать полупогруженной перегородкой.

6.90. Расчет напорных гидроциклонов надлежит производить исходя из крупности задерживаемых частиц d и их плотности.

Диаметр гидроциклона Dhc следует определять по табл. 35.

6.91. Основные размеры напорного гидроциклона следует подбирать по данным заводов-изготовителей.

Давление на входе в напорный гидроциклон надлежит принимать:

0,15-0,4 МПа (1,5-4 кгс/см2) - при одноступенчатых схемах осветления и сгущения осадков и многоступенчатых установках, работающих с разрывом струи;

0,35-0,6 МПа (3,5-6 кгс/см2) - при многоступенчатых схемах, работающих без разрыва струи.

Число резервных аппаратов следует принимать:

при очистке сточных вод и уплотнении осадков, твердая фаза которых не обладает абразивными свойствами, - один при числе рабочих аппаратов до 10, два - при числе до 15 и по одному на каждые десять при числе рабочих аппаратов свыше 15;

при очистке сточных вод и осадков с абразивной твердой фазой - 25 % числа рабочих аппаратов.

6.92. Производительность напорного гидроциклона Qhc, м3/ч, назначенных размеров следует рассчитывать по формуле

                                              (42)

где g - ускорение силы тяжести, м/с2;

DP - потери давления в гидроциклоне, МПа;

den, dex - диаметры питающего и сливного патрубков, мм.

6.93. В зависимости от требуемой эффективности очистки сточных вод и степени сгущения осадков обработка в напорных гидроциклонах может осуществляться в одну. Две или три ступени путем последовательного соединения аппаратов с разрывом и без разрыва струи.

Для сокращения потерь воды с удаляемым осадком шламовый патрубок гидроциклона первой ступени следует герметично присоединять к шламовому резервуару.

Таблица 35

Dhc, мм

25

40

60

80

100

125

160

200

250

320

400

500

d, мм

8-25

10-30

15-35

18-40

20-50

25-60

30-70

35-85

40-110

45-150

50-170

55-200

На первой ступени следует использовать гидроциклоны больших размеров для задержания основной массы взвешенных веществ и крупных частиц взвеси, которые могут засорить гидроциклоны малых размеров, используемые на последующих ступенях установки.

Центрифуги

6.94. Осадительные центрифуги непрерывного или периодического действия следует применить для выделения из сточных вод мелкодисперсных взвешенных веществ, когда для их выделения не могут быть применены реагенты, а также при необходимости извлечения из осадка ценных продуктов и их утилизации.

Центрифуги непрерывного действия следует применять для очистки сточных вод с расходом до 100 м3/ч, когда требуется выделить частицы гидравлической крупностью 0,2 мм/с (противоточные) и 0,05 мм/с (прямоточные); центрифуги периодического действия - для очистки сточных вод, расход которых не превышает 20 м3/ч, при необходимости выделения частиц гидравлический крупностью 0,05-0,01 мм/с.

Концентрация механических загрязняющих веществ не должна превышать 2-3 г/л.

6.95. Подбор необходимого типоразмера осадительной центрифуги необходимо производить по величине требуемого фактора разделения Fr, при котором обеспечивается наибольшая степень очистки. Фактор разделения Fr и продолжительность центрифугирования tcf, с, следует определять по результатам экспериментальных данных, полученных в лабораторных условиях.

6.96. Объемную производительность центрифуги Qcf, м3/ч, надлежит рассчитывать по формуле

                                                     (43)

где Wcf - объем ванны ротора центрифуги, м3;

Kcf - коэффициент использования объема центрифуги, принимаемый равным 0,4-0,6.

Флотационные установки

6.97. Флотационные установки надлежит применять для удаления из воды взвешенных веществ, ПАВ, нефтепродуктов, жиров, масел, смол и других веществ, осаждение которых малоэффективно.

6.98. Флотационные установки также допускается применять:

для удаления загрязняющих веществ из сточных вод перед биологической очисткой;

для отделения активного ила во вторичных отстойниках;

для глубокой очистки биологически очищенных сточных вод;

при физико-химической очистке с применением коагулянтов и флокулянтов;

в схемах повторного использования очищенных вод.

6.99. Напорные, вакуумные, безнапорные, электрофлотационные установки надлежит применять при очистке сточных вод с содержанием взвешенных веществ свыше 100-150 мг/л (с учетом твердой фазы, образующейся при добавлении коагулянтов). При меньшем содержании взвесей для фракционирования в пену ПАВ, нефтепродуктов и др. и для пенной сепарации могут применяться установки импеллерные, пневматические и с диспергированием воздуха через пористые материалы.

6.100. Для осуществления процесса разделения фаз допускается применять прямоугольные (с горизонтальным и вертикальным движением воды) и круглые (с радиальным и вертикальным движением воды) флотокамеры. Объем флотокамер складывается из объемов рабочей зоны (глубина 1,0-3,0 м), зоны формирования и накопления пены (глубина 0,2-1,0 м), зоны осадка (глубина 0,5-1,0 м). Гидравлическая нагрузка - 3-6 м3/(м2×ч). Число флотокамер должно быть не менее двух, все камеры рабочие.

6.101. Для повышения степени задержания взвешенных веществ допускается использовать коагулянты и флокулянты. Вид реагента и его доза зависят от физико-химических свойств обрабатываемой воды и требований к качеству очистки.

6.102. Влажность и объем пены (шлама) зависят от исходной концентрации взвешенных и других загрязняющих веществ и от продолжительности накопления ее на поверхности (периодический или непрерывный съем). Периодический съем следует применять в напорных, безнапорных и электрофлотационных установках. Расчетную влажность пены следует принимать, %: при непрерывном съеме - 96-98; при периодическом съеме с помощью скребков транспортеров или вращающихся скребков - 94-95; при съеме шнеками и скребковыми тележками - 92-93. В осадок выпадает от 7 до 10 % задержанных веществ при влажности 95-98 %. Объем пены (шлама) Wmud при влажности 94-95 % может быть определен по формуле (% к объему обрабатываемой воды)

                                                              (44)

где Cen - исходная концентрация нерастворенных примесей, г/л.

6.103. При проектировании установок импеллерных, пневматических и с диспергированием воздуха через пористые материалы необходимо принимать:

продолжительность флотации - 20-30 мин;

расход воздуха при работе в режиме флотации - 0,1-0,5 м33;

расход воздуха при работе в режиме пенной сепарации - 3-4 м33 (50-200 л на 1 г извлекаемых ПАВ) или 30-50 м3/(м2×ч);

глубину воды в камере флотации - 1,5-3 м;

окружную скорость импеллера - 10-15 м/с;

камеру для импеллерной флотации - квадратную со стороной, равной 6D (D - диаметр импеллера 200-750 мм);

скорость выхода воздуха из сопел при пневматической флотации -100-200 м/с;

диаметр сопел - 1-1,2 мм;

диаметр отверстий пористых пластин - 4-20 мкм;

давление воздуха под пластинами - 0,1-0,2 МПа (1-2 кгс/см2).

6.104. При проектировании напорных флотационных установок следует принимать:

продолжительность флотации - 20-30 мин;

количество подаваемого воздуха, л на 1 кг извлекаемых загрязняющих веществ: 40 - при исходной их концентрации Cen < 200 мг/л, 28 - при Cen = 500, 20 - при Cen = 1000 мг/л, 15 - при Cen = 3-4 г/л;

схему флотации - с рабочей жидкостью, если прямая флотация не обеспечивает подачу воздуха в нужном количестве;

флотокамеры с горизонтальным движением воды при производительности до 100 м3/ч, с вертикальным - до 200, с радиальным - до 1000 м3/ч;

горизонтальную скорость движения воды в прямоугольных и радиальных флотокамерах - не более 5 мм/с;

подачу воздуха через эжектор во всасывающий патрубок насоса - при небольшой высоте всасывания (до 2 м) и незначительных колебаниях уровня воды в приемном резервуаре (0,5-1,0 м), компрессором в напорный бак - в остальных случаях.

Дегазаторы

6.105. Для удаления растворенных газов, находящихся в сточных водах в свободном состоянии, надлежит применять дегазаторы с барботажным слоем жидкости, с насадкой различной формы и полые распылительные (разбрызгивающие) аппараты.

6.106. Работа дегазаторов допускается при атмосферном давлении или под вакуумом. Для интенсификации процесса в дегазатор следует вводить воздух или инертный газ.

6.107. Количество вводимого воздуха на один объем дегазируемой воды при работе под вакуумом или атмосферном давлении следует принимать соответственно для аппаратов:

с насадкой - 3 и 5 объемов;

барботажного - 5 и 12-15 объемов;

распылительного - 10 и 20 объемов.

6.108. Высоту рабочего слоя насадки следует принимать от 2 до 3 м, барботажного слоя - не более 3 м, в распылительном аппарате - 5 м. В качестве насадки допускается применять кислотоупорные керамические кольца размером 25´25´4 мм или деревянные хордовые насадки.

6.109. Для колонных дегазаторов отношение высоты рабочего слоя к диаметру аппарата должно быть не более 3 при работе под вакуумом и не более 7 при атмосферном давлении, для барботажных аппаратов отношение длины к ширине не более 4.

6.110. Аппараты с насадкой надлежит применять при содержании взвешенных веществ в дегазируемой воде не более 500 мг/л, барботажные и распылительные - при большем их содержании.

6.111. Для распределения жидкости в аппаратах надлежит использовать центробежные насадки с выходным отверстием 10´20 мм.

6.112. Количество удаляемого газа Wg, м3, следует определять по формуле

                                                           (45)

где Ff - общая поверхность контакта фаз, м2;

Kx - коэффициент массопередачи, отнесенный к единице поверхности контакта фаз или поперечного сечения аппарата и принимаемый по данным научно-исследовательских организаций.

СООРУЖЕНИЯ ДЛЯ БИОЛОГИЧЕСКОЙ ОЧИСТКИ СТОЧНЫХ ВОД

Преаэраторы и биокоагуляторы

6.113. Преаэраторы и биокоагуляторы следует применять:

для снижения содержания загрязняющих веществ в отстоенных сточных водах сверх обеспечиваемого первичными отстойниками;

для извлечения (за счет сорбции) ионов тяжелых металлов и других загрязняющих веществ, неблагоприятно влияющих на процесс биологической очистки.

6.114. Преаэраторы надлежит предусматривать перед первичными отстойниками в виде отдельных пристроенных или встроенных сооружений, биокоагуляторы - в виде сооружений, совмещенных с вертикальными отстойниками.

6.115. Преаэраторы следует применять на станциях очистки с аэротенками, биокоагуляторы - на станциях очистки как с аэротенками, так и с биологическими фильтрами.

6.116. При проектировании преаэраторов и биокоагуляторов необходимо принимать:

число секций отдельно стоящих преаэраторов - не менее двух, причем все рабочие;

продолжительность аэрации сточной воды с избыточным активным илом - 20 мин;

количество подаваемого ила - 50-100 % избыточного, биологической пленки - 100 %;

удельный расход воздуха - 5 м на 1 м3 сточных вод;

увеличение эффективности задержания загрязняющих веществ (по БПКполн и взвешенным веществам) в первичных отстойниках - на 20-25 %;

гидравлическую нагрузку на зону отстаивания биокоагуляторов - не более 3 м3/(м2×ч).

Примечания: 1. В преаэратор надлежит подавать ил после регенераторов. При отсутствии регенераторов необходимо предусматривать возможность регенерации активного ила в преаэраторах; вместимость отделений для регенерации следует принимать равной 0,25-0,3 их общего объема.

2. Для биологической пленки, подаваемой в биокоагуляторы, надлежит предусматривать специальные регенераторы с продолжительностью аэрации 24 ч.

Биологические фильтры

Общие указания

6.117. Биологические фильтры (капельные и высоконагружаемые) надлежит применять для биологической очистки сточных вод.

6.118. Биологические фильтры для очистки производственных сточных вод допускается применять как основные сооружения при одноступенчатой схеме очистки или в качестве сооружений первой или второй ступени при двухступенчатой схеме биологической очистки.

6.119. Биологические фильтры следует проектировать в виде резервуаров со сплошными стенками и двойным дном: нижним - сплошным, а верхним - решетчатым (колосниковая решетка) для поддержания загрузки. При этом необходимо принимать: высоту междудонного пространства - не менее 0,6 м; уклон нижнего днища к сборным лоткам - не менее 0,01; продольный уклон сборных лотков - по конструктивным соображениям, но не менее 0,005.

6.120. Капельные биофильтры следует устраивать с естественной аэрацией, высоконагружаемые - как с естественной, так и с искусственной аэрацией (аэрофильтры).

Естественную аэрацию биофильтров надлежит предусматривать через окна, располагаемые равномерно по их периметру в пределах междудонного пространства и оборудуемые устройствами, позволяющими закрывать их наглухо. Площадь окон должна составлять 1 -5 % площади биофильтра.

В аэрофильтрах необходимо предусматривать подачу воздуха в междудонное пространство вентиляторами с давлением у ввода 980 Па (100 мм вод. ст.). На отводных трубопроводах аэрофильтров необходимо предусматривать устройство гидравлических затворов высотой 200 мм.

6.121. В качестве загрузочного материала для биофильтров следует применить щебень или гальку прочных горных пород, керамзит, а также пластмассы, способные выдержать температуру от 6 до 30 °С без потери прочности. Все применяемые для загрузки естественные и искусственные материалы, за исключением пластмасс, должны выдерживать:

давление не менее 0,1 МПа (1 кгс/см2) при насыпной плотности до 1000 кг/м3;

не менее чем пятикратную пропитку насыщенным раствором сернокислого натрия;

не менее 10 циклов испытаний на морозостойкость;

кипячение в течение 1 ч в 5 %-ном растворе соляной кислоты, масса которой должна превышать массу испытуемого материала в 3 раза.

После испытаний загрузочный материал не должен иметь заметных повреждений и его масса не должна уменьшаться более чем на 10 % первоначальной.

Требования к пластмассовой загрузке биофильтров следует принимать согласно п. 6.138.

6.122. Загрузка фильтров по высоте должна быть выполнена из материала одинаковой крупности с устройством нижнего поддерживающего слоя высотой 0,2 м, крупностью 70-100 мм.

Крупность загрузочного материала для биофильтров следует принимать по табл. 36.

6.123. Распределение сточных вод по поверхности биофильтров надлежит осуществлять с помощью устройств различной конструкции.

При проектировании разбрызгивателей следует принимать:

начальный свободный напор - около 1,5 м, конечный - не менее 0,5 м;

диаметр отверстий - 13-40 мм;

высоту расположения головки над поверхностью загрузочного материала - 0,15-0,2 м;

продолжительность орошения на капельных биофильтрах при максимальном притоке воды - 5-6 мин.

При проектировании реактивных оросителей следует принимать:

число и диаметр распределительных труб - по расчету при условии движения жидкости в начале труб со скоростью 0,5-1 м/с;

число и диаметр отверстий в распределительных трубах - по расчету при условии истечении жидкости из отверстий со скоростью не менее 0,5 м/с, диаметры отверстий - не менее 10 мм;

напор у оросителя - по расчету, но не менее 0,5 м;

расположение распределительных труб - выше поверхности загрузочного материала на 0,2 м.

6.124. Число секций или биофильтров должно быть не менее двух и не более восьми, причем все они должны быть рабочими.

6.125. Расчет распределительной и отводящей сетей биофильтров должен производиться по максимальному расходу воды с учетом рециркуляционного расхода, определяемого согласно п. 6.132.

6.126. В конструкции оборудования фильтров должны быть предусмотрены устройства для опорожнения на случай кратковременного прекращения подачи сточной воды зимой, а также устройства для промывки днища биофильтров.

6.127. В зависимости от климатических условий района строительства, производительности очистных сооружений, режима притока сточных вод, их температуры биофильтры надлежит размещать либо в помещениях (отапливаемых или неотапливаемых), либо на открытом воздухе.

Возможность размещения биофильтров вне помещения или в неотапливаемом помещении должна быть обоснована теплотехническим расчетом, при этом необходимо учитывать опыт эксплуатации сооружений, работающих в аналогичных условиях.

Таблица 36

Биофильтры (загружаемый материал)

Крупность материала загрузки, мм

Количество материала, % (по весу), остающегося на контрольных ситах с отверстиями диаметром, мм

70

55

40

30

25

20

Высоконагружаемые (щебень)

40-70

0-5

40-70

95-100

-

-

-

Капельные (щебень)

25-40

-

-

0-5

40-70

90-100

-

Капельные (керамзит)

20-40

--

-

0-8

Не нормируется

-

90-100

Примечание. Содержание кусков пластинчатой формы в загрузке не должно быть свыше 5 %.

Капельные биологические фильтры

6.128. При БПКполн сточных вод Len > 220 мг/л, подаваемых на капельные биофильтры, надлежит предусматривать рециркуляцию очищенных сточных вод; при БПКполн 220 мг/л и менее необходимость рециркуляции устанавливается расчетом.

6.129. Для капельных биофильтров надлежит принимать:

рабочую высоту Hbf = 1,5-2 м;

гидравлическую нагрузку qbf = 1-3 м3/(м2×сут);

БПКполн очищенной воды Lex = 15 мг/л.

6.130. При расчете капельных биофильтров величину qbf при заданных Len и Lex, мг/л, температуре воды Tw следует определять по табл. 37, где .

Таблица 37

Гидравлическая нагрузка qbf, м3/(м2×сут)

Коэффициент Kbf при температурах Tw, °С, и высоте Hbf, м

Tw = 8

Tw = 10

Tw = 12

Tw = 14

Hbf = 1,5

Hbf = 2

Hbf = 1,5

Hbf = 2

Hbf = 1,5

Hbf = 2

Hbf = 1,5

Hbf = 2

1

8

11,6

9,8

12,6

10,7

13,8

11,4

15,1

1,5

5,9

10,2

7

10,9

8,2

11,7

10

12,8

2

4,9

8,2

5,7

10

6,6

10,7

8

11,5

2,5

4,3

6,9

4,9

8,3

5,6

10,1

6,7

10,7

3

3,8

6

4,4

7,1

6

8,6

5,9

10,2

Примечание. Если значение Kbf превышает табличное, то необходимо предусмотреть рециркуляцию.

6.131. Количество избыточной биопленки, выносимой из капельных биофильтров, следует принимать 8 г/(чел×сут) по сухому веществу, влажность пленки - 96 %.

Высоконагружаемые биологические фильтры

Аэрофильтры

6.132. БПКполн сточных вод, подаваемых на аэрофильтры, не должна превышать 300 мг/л. При большей БПКполн необходимо предусматривать рециркуляцию очищенных сточных вод. Коэффициент рециркуляции Krc следует определять по формуле

                                                       (46)

где Lmix - БПКполн смеси исходной и циркулирующей воды, при этом Lmix - не более 300 мг/л;

Len, Lex - БПКполн соответственно исходной и очищенной сточной воды.

6.133. Для аэрофильтров надлежит принимать:

рабочую высоту Haf = 2-4 м;

гидравлическую нагрузку qaf = 10-30 м3/(м2×сут);

удельный расход воздуха qa = 8-12 м33 с учетом рециркуляционного расхода.

6.134. При расчете аэрофильтров допустимую величину qaf, м3/(м2×сут), при заданных qa и Haf следует определять по табл. 38, где .

Площадь аэрофильтров Faf, м2, при очистке без рециркуляции необходимо рассчитывать по принятой гидравлической нагрузке qaf, м3/(м2×сут), и суточному расходу сточных вод Q, м3/сут.

Таблица 38

qa, м33

Haf, м

Коэффициент Kaf при Tw, °С, Haf, м, и qaf, м3/(м2×сут)

Tw = 8

Tw = 10

Tw = 12

Tw = 14

qaf = 10

qaf = 20

qaf = 30

qaf = 10

qaf = 20

qaf = 30

qaf = 10

qaf = 20

qaf = 30

qaf = 10

qaf = 20

qaf = 30

8

2

3,02

2,32

2,04

3,38

2,55

2,18

3,76

2,74

2,36

4,3

3,02

2,56

3

5,25

3,53

2,89

6,2

3,96

3,22

7,32

4,64

3,62

8,95

5,25

4,09

4

9,05

5,37

4,14

10,4

6,25

4,73

11,2

7,54

5,56

12,1

9,05

6,54

10

2

3,69

2,89

2,58

4,08

3,11

2,76

4,5

3,36

2,93

5,09

3,67

3,16

3

6,1

4,24

3,56

7,08

4,74

3,94

8,23

5,31

4,36

9,9

6,04

4,84

4

10,1

6,23

4,9

12,3

7,18

5,68

15,1

8,45

6,88

16,4

10

7,42

12

2

4,32

3,88

3,01

4,76

3,72

3,28

5,31

3,98

3,44

5,97

4,31

3,7

3

7,25

5,01

4,18

8,35

5,55

4,78

9,9

6,35

5,14

11,7

7,2

5,72

4

12

7,35

5,83

14,8

8,5

6,2

18,4

10,4

7,69

23,1

12

8,83

Примечание. Для промежуточных значений qa, Haf и Tw допускается величину Kaf определять интерполяцией.

При очистке сточных вод с рециркуляцией площадь аэрофильтра Faf, м2, надлежит определять по формуле

                                                            (47)

6.135. Количество избыточной биологической пленки, выносимой из высоконагружаемых биофильтров, надлежит принимать 28 г/(чел×сут) по сухому веществу, влажность - 96 %.

6.136. Расчет биофильтров для очистки производственных сточных вод допускается выполнять по табл. 37 и 38 или по окислительной мощности, определяемой экспериментально.

Биофильтры с пластмассовой загрузкой

6.137. БПКполн сточных вод, подаваемых на биофильтры с пластмассовой загрузкой, допускается принимать не более 250 мг/л.

6.138. Для биофильтров с пластмассовой загрузкой надлежит принимать:

рабочую высоту Hpf = 3-4 м;

в качестве загрузки - блоки из поливинилхлорида, полистирола, полиэтилена, полипропилена, полиамида, гладких или перфорированных пластмассовых груб диаметром 50-100 мм или засыпные элементы в виде обрезков груб длиной 50-150 мм, диаметром 30-75 мм с перфорированными, гофрированными и гладкими стенками;

пористость загрузочного материала - 93-96 %, удельную поверхность - 90-110 м23;

естественную аэрацию.

В случае возможного прекращения притока сточных вод на биофильтр необходимо предусматривать рециркуляцию сточных вод во избежание высыхания биопленки на поверхности загрузки.

6.139. При расчете биофильтров с пластмассовой загрузкой надлежит определять:

гидравлическую нагрузку qpf, м3/(м3×сут) - в соответствии с необходимым эффектом очистки Э, %, температурой сточных вод Tw, °С, и принятой высотой Hpf, м, по табл. 39;

объем загрузки и площадь биофильтров - по гидравлической нагрузке и расходу сточных вод.

Таблица 39

Эффект очистки Э, %

Гидравлическая нагрузка qpf, м3/(м3×сут), при высоте загрузки Hpf, м

Hpf = 3

Hpf = 4

Температура сточных вод Tw, °С

8

10

12

14

8

10

12

14

90

6,3

6,8

7,5

8,2

8,3

9,1

10

10,9

85

8,4

9,2

10

11

11,2

12,3

13,5

14,7

80

10,2

11,2

12,3

13,3

13,7

15

16,4

17,9

Аэротенки

6.140. Аэротенки различных типов следует применять для биологической очистки городских и производственных сточных вод.

Аэротенки, действующие по принципу вытеснителей, следует применять при отсутствии залповых поступлений токсичных веществ, а также на второй ступени двухступенчатых схем.

Комбинированные сооружения типа аэротенков-отстойников (аэроакселераторы, окситенки, флототенки, аэротенки-осветлители и др.) при обосновании допускается применять на любой ступени биологической очистки.

6.141. Регенерацию активного ила необходимо предусматривать при БПКполн поступающей в аэротенки воды свыше 150 мг/л, а также при наличии в воде вредных производственных примесей.

6.142. Вместимость аэротенков необходимо определять по среднечасовому поступлению воды за период аэрации в часы максимального притока.

Расход циркулирующего активного ила при расчете вместимости аэротенков без регенераторов и вторичных отстойников не учитывается.

6.143. Период аэрации tatm, ч, в аэротенках, работающих по принципу смесителей, следует определить по формуле

                                                            (48)

где Len - БПКполн поступающей в аэротенк сточной воды (с учетом снижения БПК при первичном отстаивании), мг/л;

Lex - БПКполн очищенной воды, мг/л;

ai -  доза ила, г/л, определяемая технико-экономическим расчетом с учетом работы вторичных отстойников;

s - зольность ила, принимаемая по табл. 40;

r - удельная скорость окисления, мг БПКполн на 1 г беззольного вещества ила в 1 ч, определяемая по формуле

                                           (49)

здесь rmax - максимальная скорость окисления, мг/(г×ч), принимаемая по табл. 40;

CO - концентрация растворенного кислорода, мг/л;

Kl - константа, характеризующая свойства органических загрязняющих веществ, мг БПКполн/л, и принимаемая по табл. 40;

КО - константа, характеризующая влияние кислорода, мг О2/л, и принимаемая по табл. 40;

j -  коэффициент ингибирования продуктами распада активного ила, л/г, принимаемый по табл. 40.

Примечания: 1. Формулы (48) и (49) справедливы при среднегодовой температуре сточных вод 15 °С. При иной среднегодовой температуре сточных вод Tw продолжительность аэрации, вычисленная по формуле (48), должна быть умножена на отношение 15/Tw.

2. Продолжительность аэрации во всех случаях не должна быть менее 2 ч.

Таблица 40

Сточные воды

rmax, мг БПКполгн/(г×ч)

Kl, мг БПКполн

КО, мг О2

j, л/г

s
