ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР СТЕЛЛАЖИ СБОРНО-РАЗБОРНЫЕ ТИПЫ, ОСНОВНЫЕ ПАРАМЕТРЫ И
РАЗМЕРЫ ГОСТ 14757-81 ИЗДАТЕЛЬСТВО СТАНДАРТОВ Москва ГОСУДАРСТВЕННЫЙ
СТАНДАРТ СОЮЗА ССР
Дата введения 01.01.83 Постановлением Госстандарта №
425 от 21.04.92 снято ограничение срока действия 1. Настоящий стандарт
распространяется на сборно-разборные стационарные металлические стеллажи,
предназначенные для складирования грузов в производственной таре по ГОСТ 14861-91 и
поддонах по ГОСТ 9570-73. Стандарт не
распространяется на стеллажи, несущие нагрузки от зданий и штабелирующих машин
(стеллажных и мостовых опорных кранов-штабелеров и др.). Требования
настоящего стандарта являются обязательными. (Измененная
редакция, Изм. № 1,2). 2. Стандарт
устанавливает следующие типы стеллажей: 1 - с настилом; 2 - с
консольными опорами. 3. Основные

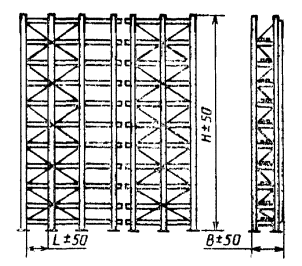

размеры стеллажей типа 1 (черт. 1) должны выбираться из рядов: расстояние
между стоиками стеллажа L: 900, 1300, 1400, 1800, 2000?
2700. 2900 мм; ширина стеллажа
B: 450, 750, 950, 1350 мм. Черт. 1 4. Основные

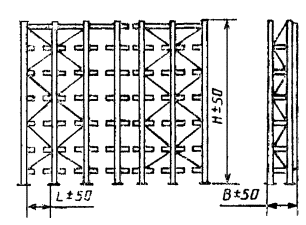

размеры стеллажей типа 2 (черт. 2) должны выбираться из рядов: расстояние
между стойками стеллажа L: 750, 900, 950, 1300, 1350,
1800 мм; ширина стеллажа
B: 450, 750, 960, 1350 мм. Черт. 2 5. Высота
стеллажа и нагрузка на ячейку для стеллажей типов 1 и 2 должны выбираться их
следующих рядов: высота стеллажа
Н: 1,8; 2,1; 2,4, 2,7; 3,0; 3,3; 3,6; 3,9; 4,2; 4,5; 4,8; 5,1; 5,4; 5,7; 6,0;
6,3; 6,6; 6,9; 7,2; 7,8; 8,4; 9,0; 9,6; 10,2; 10,8; 11,4; 12,0; 12,6 м; нагрузка на
ячейку, не более: 0,125; 0,250; 0,500; 1,000; 3,200; 4,000 т. 3-5. (Измененная
редакция, Изм. № 2). |
|
|
