ГОСТ 8193-73 МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ НАКЛАДКИ ДВУХГОЛОВЫЕ К РЕЛЬСАМ ТИПОВ Р65 И
Р75 Конструкция и
размеры ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ Москва МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
Дата введения 01.01.75 Настоящий
стандарт соответствует СТ СЭВ 1669 в части конструкции и размеров. (Измененная редакция, Изм. №
2). 2.

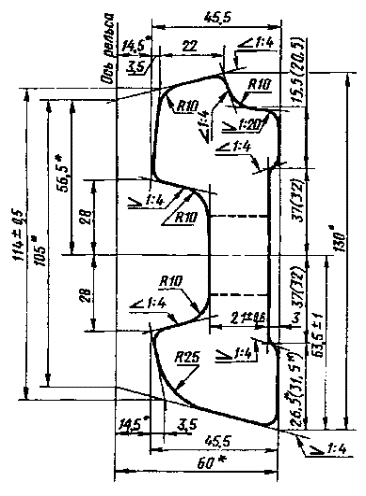

Конструкции и размеры поперечного сечения накладок должны соответствовать
указанным на черт. 1. Черт. 1 * Размеры
для справок. Примечания: 1. Радиусы закруглений, не
указанные на чертеже, выполняют размером (4±2,0) мм. 2. Размеры, на которые не
установлены предельные отклонения в готовых накладках, должны обеспечиваться
технологией. Предельные отклонения не должны превышать ±1,0 мм. 3. В скобках
указаны размеры для накладок, не рекомендуемых к применению. (Измененная редакция, Изм. №

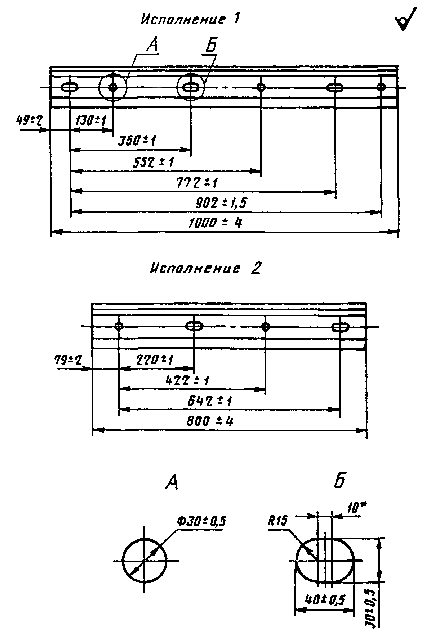

1, 2, 3). 3. Длина
накладок, расположение и размеры болтовых отверстий с наружной стороны должны
соответствовать указанным на черт. 2 и 3. Исполнение
накладок устанавливают по согласованию между изготовителем и потребителем. Черт. 2 * Размеры
для справок. Примечание.

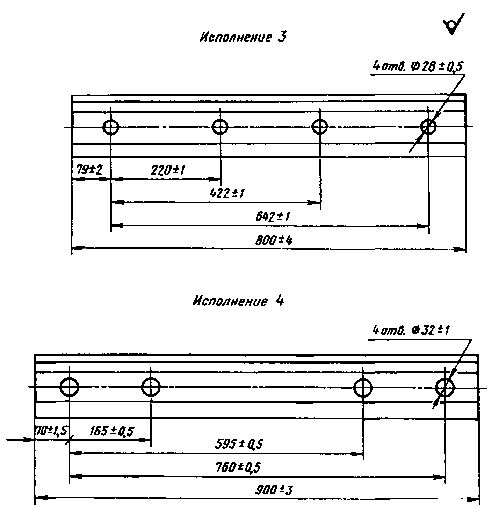

Размеры отверстий указаны со стороны продавливания. Черт. 3 Пример условного обозначения накладки к рельсам типов
Р65 и Р75 в исполнении 1: Накладка
1Р65 ГОСТ 8193-73 То же, в
исполнении 2: Накладка
2Р65 ГОСТ 8193- 73. (Измененная редакция, Изм. №
1, 2). 4.
Расчетные данные конструкции накладок приведены в приложении 1. 5. Технические требования - по ГОСТ 4133. 4, 5. (Введены дополнительно, Изм.
№ 2). 6. (Исключен, Изм. № 1). 7. (Исключен, Изм. № 2). Справочное Расчетные данные Площадь
поперечного сечения проката, см2............. 38,45
(38,75) Расстояние
до центра тяжести, см: от верха
накладки......................................................... 6,42 от низа
накладки.......................................................... 6,33 от
внешней грани......................................................... 2,01 Угол
наклона осей к горизонту: главной.......................................................................... -3º
22’ нейтральной.................................................................. 27º
46’ Момент
инерции, см4: относительных
центральных осей: горизонтальной............................................................ 524,3
(528,0) вертикальной................................................................ 52,0
(53,3) центробежный.............................................................. 27,8
(-28,05) относительно
главных осей: наибольший................................................................... 526,4
(530,0) наименьший.................................................................. 51,2
(51,6) Момент
сопротивления, см3: по верху......................................................................... 82,4
(82,5) по низу........................................................................... 83,6
(83,8) по
внешней грани (наибольший)................................ 26,4
(26,5) Масса, кг 1 м
проката.................................................................... 30,18
(30,42) накладки
исполнения 1............................................... 29,26
(29,50) накладки
исполнения 2............................................... 23,59
(23,78) накладки
исполнения 3............................................... 23,74
(23,93) накладки
исполнения 4............................................... 26,63
(26,85) Примечания: 1. Масса определена исходя
из номинальных размеров и относительной плотности стали 7,85. 2. В скобках
указаны конструктивные расчетные данные для накладок, изготовляемых на
нереконструированных прокатных станах. ПРИЛОЖЕНИЕ
1. (Измененная редакция, Изм. №
3). ПРИЛОЖЕНИЕ
2. (Исключено,
Изм. № 3). ИНФОРМАЦИОННЫЕ ДАННЫЕ 1. РАЗРАБОТАН И ВНЕСЕН
Министерством путей сообщения СССР РАЗРАБОТЧИКИ В.Ф. Афанасьев, канд. техн. наук; К.И. Красиков, канд.
техн. наук; А.К.
Гучков; А.К. Кузнецов; В.И. Гришина; С.И. Рудюк; В.Ф. Коваленко; Л.Ф. Кузнецов; В.И. Багузин 2. УТВЕРЖДЕН И ВВЕДЕН В
ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров
СССР от 14.09.73 № 2159 3. Стандарт соответствует СТ
СЭВ 1669-79 в части конструкции и размеров 4. ВЗАМЕН ГОСТ 8193-56 5. ССЫЛОЧНЫЕ
НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ 6. Ограничение срока действия снято
по протоколу № 4-93 Межгосударственного Совета по стандартизации, метрологии и
сертификации (ИУС 4-94) 7. ПЕРЕИЗДАНИЕ (август 1998 г.)
с Изменениями № 1, 2, 3, утвержденными в ноябре 1979 г., апреле 1981 г.,
декабре 1989 г. (ИУС 12-79, 7-81, 4-90) |
|
|
