ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР ДЕТАЛИ И ЗАГОТОВКИ, ТОЧНОСТЬ, КАЧЕСТВО ПОВЕРХНОСТИ РЕЗА ГОСТ 14792-80 ИЗДАТЕЛЬСТВО СТАНДАРТОВ Москва ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
Дата введения 01.07.81 Постановлением Госстандарта № 997 от 25.06.91 снято ограничение
срока действия 1. Настоящий стандарт распространяется на детали и заготовки,
вырезаемые механизированной кислородной резкой из листовой углеродистой стали
обыкновенного качества толщиной 5-100 мм и механизированной плазменно-дуговой
резкой из листовой стали (углеродистой обыкновенного качества,
высоколегированной коррозионностойкой, жаростойкой, жаропрочной) и листов
алюминия и его сплавов толщиной 5-60 мм. Стандарт устанавливает точность вырезаемых деталей и заготовок и
показатели качества поверхности реза. 2. Класс точности вырезаемой детали или заготовки и показатели
качества поверхности реза следует определять после удаления шлака и грата с
поверхности реза. 3. Классы точности и предельные отклонения размеров вырезаемых
деталей и заготовок от номинальных размеров должны соответствовать указанным в
табл. 1. 4. Предельные отклонения вырезаемых деталей и заготовок от
прямолинейности устанавливаются в половинном размере от норм, указанных в табл.
1. Таблица
1 мм
Примечание. Детали и заготовки следует измерять
с погрешностью не более 0,5 мм. 5. Качество поверхности
реза определяется сочетанием следующих показателей: отклонение поверхности реза
от перпендикулярности, шероховатость поверхности реза, зона термического
влияния. 6.

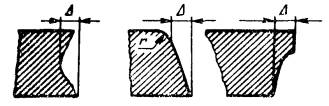

Наибольшее отклонение поверхности реза от перпендикулярности (черт. 1) устанавливается в зависимости от
толщины разрезаемого металла. D -
отклонение поверхности реза от перпендикулярности Черт
1. Классы вырезаемых деталей и заготовок в зависимости от наибольших
отклонений поверхности реза от перпендикулярности и наибольшие отклонения
поверхности реза от перпендикулярности должны соответствовать указанным в табл.
2. Таблица
2
Примечание. Радиус оплавления r верхней кромки не должен
превышать 2 мм. 7. Шероховатость поверхности реза (черт. 2) следует определять измерением высоты неровностей
профиля Rz по 10 точкам на базовой длине 8 мм. Черт. 2 При этом шероховатость поверхности реза измеряют для толщин
разрезаемого металла до 60 мм в середине толщины, свыше 60 мм - в двух местах,
отступая от верхней и нижней кромок на 10 мм. Классы вырезаемых деталей и заготовок в зависимости от
шероховатости поверхности реза и наибольшие значения высоты неровностей профиля
Rz должны соответствовать указанным в табл. 3. Таблица
3
Примечание.
На поверхности реза допускаются отдельные неровности, превышающие нормы
шероховатости, указанные в таблице, величина и число которых устанавливается в
технологической документации в зависимости от требований к вырезаемой детали или
заготовке. 8. Зона термического влияния устанавливается только для
плазменно-дуговой резки. Трещины в зоне термического влияния и в зоне оплавленного металла
не допускаются. Классы вырезаемых деталей и заготовок в зависимости от наибольшего
значения зоны термического влияния и наибольшие значения зоны термического
влияния должны соответствовать указанным в табл. 4. Таблица
4
Примечания: 1.
Значение зоны термического влияния включает толщину зоны оплавленного металла. 2. Толщина
зоны термического влияния измеряется от фактически полученной поверхности. 3. Нормы для
углеродистых сталей удваиваются, а для сталей аустенитного класса уменьшаются в
два раза. 9. Классы вырезаемой детали или заготовки должны быть указаны в
технологической документации на детали и заготовки и в нормативно-технической
документации на машины для кислородной и плазменно-дуговой резки металлов и
обозначены четырехзначным числом, указывающим класс точности вырезаемой детали
или заготовки (табл. 1) и классы в
зависимости от отклонения поверхности реза от перпендикулярности (табл. 2), шероховатости поверхности реза
(табл. 3) и значения зоны
термического влияния (табл. 4). Если какой-либо показатель не определяют, то вместо его
обозначения ставят 0. Перед четырехзначным числом должно быть указано обозначение
способа резки: К - кислородная резка; П - плазменно-дуговая резка. Пример условного обозначения классов детали или заготовки, вырезаемой, плазменно-дуговой
резкой, 1-го класса точности, 2-го класса в зависимости от отклонения поверхности
реза от перпендикулярности, при отсутствии требований к шероховатости реза,
2-го класса в зависимости от значения зоны термического влияния: П 1202 ГОСТ 14792-80 |
|
|
