ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР БОЛТЫ ШИННЫЕ ГОСТ 7787-81 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ Москва ГОСУДАРСТВЕННЫЙ
СТАНДАРТ СОЮЗА ССР
Постановлением Государственного
комитета СССР по стандартам от 15 января 1981 г. № 3 срок введения установлен с 01.01.82 Проверен в 1986 г. Постановлением Госстандарта
СССР от 23.06.86 № 1642 срок действия продлен до
01.01.97 Несоблюдение стандарта
преследуется по закону 1. Настоящий стандарт распространяется на болты шинные класса
точности С с номинальным диаметром резьбы 10 мм. (Измененная редакция, Изм. № 1). 2. Конструкция и

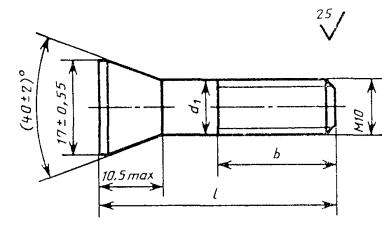

размеры болтов должны соответствовать указанным на чертеже и в таблице. Таблица 1 мм
Пример
условного обозначения
болта с диаметром резьбы d = 10 мм, длиной l = 60 мм, с
крупным шагом резьбы, с полем допуска 8g, класса прочности 4.8: Болт М10´60 ГОСТ 7787-81 3. Резьба - по ГОСТ
24705-81, шаг резьбы - крупный. Сбег и недорез резьбы - по ГОСТ
27148-86. Концы болтов - но ГОСТ 12414-66. 2, 3. (Измененная редакция, Изм. № 1. 2). 3а. Допуски и методы контроля размеров и отклонений формы и
расположения поверхностей - по ГОСТ
1759.1-82. По согласованию между
изготовителем и потребителем допускается изготовлять болты с полем допуска
резьбы 6е. 3б. Дефекты поверхности и методы контроля - по ГОСТ
1759.2-82. 3а, 3б. (Введены дополнительно, Изм. № 1). 4. Диаметр гладкой части стержня d1 примерно равен среднему диаметру резьбы или равен номинальному
диаметру резьбы. 5. Технические требования - по ГОСТ
1759.0-87. Механические свойства болтов
должны соответствовать классу прочности 4.8. Болты изготовляют без покрытия. (Измененная редакция, Изм. № 1). 6. Теоретическая масса болта указана в справочном приложении. ПРИЛОЖЕНИЕ Справочное
|
|
|
