ТИПОВЫЕ ТЕХНОЛОГИЧЕСКИЕ КАРТЫ
НА ПРОИЗВОД
СТВО ОТДЕЛЬНЫХ ВИДОВ РАБОТ

РАЗДЕЛ 01

ТИПОВАЯ
ТЕХНОЛОГИЧЕСКАЯ КАРТА

НА ЗЕМЛЯНЫЕ И БУРОВЗРЫВНЫЕ РАБОТЫ

1.01.01.44

КОМПЛЕКСНО-МЕХАНИЗИРОВАННЫЙ ПРОЦЕСС ОБРАЗОВАНИЯ
ВРЕМЕННОГО ОТВАЛА ОБЪЕМОМ ДО 2 мл
н. м3 ИЗ ГРУНТОВ III ГРУППЫ

МОСКВА - 1989

РАЗРАБОТАНА

ОДОБРЕНА

ВНИПИИСТРОМСЫРЬЕ

Отделом организации и технологии строительного производства Госстроя СССР

Главный инженер института   Р. А. Родин

Главный инженер проекта       В. Н. Буман

Письмо от 14.09.1988 г. № 23-532

Введена в действие с 1.01.1989 г.

1. ОБЛАСТЬ ПРИМЕНЕНИЯ

1.1. Типовая технологическая карта рекомендуется для использования при отсыпке временного отвала грунта, образуемого при устройстве котлованов, траншей и других выемок в промышленном, жилищно-гражданском и мелиоративном строительстве.

1.2. Типовая карта может быть использована для грунтов I-III групп.

1.3. В данной карте приведен пример образования отвала с параметрами:

длина - 500 м; ширина - 300 м;

средняя высота - 10 м, заложение откосов - 1:1,5;

объем растительного грунта - 75 т. м3;

объем отвала - 1500 т. м3.

1.4. Устройство временного отвала грунта осуществляется в средней зоне СССР при круглогодичной отсыпке грунта в отвал.

1.5. При привязке технологической карты к конкретному объекту необходимо скорректировать объемы отвала, группы грунтов, график производства работ и калькуляцию затрат труда, средства механизации с учетом наличия парка землеройных механизмов.

2. ОРГАНИЗАЦИЯ И ТЕХНОЛОГИЯ СТРОИТЕЛЬНОГО ПРОЦЕССА

2.1. Настоящий комплексно-механизированный технологический процесс состоит из подготовительных и основных операций.

2.2. К подготовительным операциям относятся:

геодезическая разбивка контура временного отвала грунта с установкой разбивочных знаков и реперов; устройство освещения отвала; устройство временных землевозных автодорог.

Устройство временных землевозных дорог от места разработки грунтов до отвала в данной карте не предусматривается, так как они учитываются при разработке грунта.

2.3. К основным операциям относятся: срезка растительного слоя грунта, отсыпка отвала.

2.4. Состав вариантов комплексов машин, применяемых для выполнения основных операций приведен в табл. 1.

Таблица 1

Технологические операции

Варианты комплексов машин

1

2

3

Срезка растительного слоя грунта

Бульдозер ДЗ-11

Бульдозер ДЗ-35Б

Бульдозер ДЗ-118

Отсыпка отвала

Бульдозер ДЗ-11

Бульдозер ДЗ-35Б

Бульдозер ДЗ-118

2.5. Ведущими машинами в комплексе являются:

вариант № 1 - бульдозер ДЗ-110A;

вариант № 2 - бульдозер ДЗ-35Б;

вариант № 3 - бульдозер ДЗ-118.

2.6. Технология производства работ для варианта № 1.

Срезка растительного слоя грунта I группы в основании отвала производится бульдозером ДЗ-110А с перемещением до 100 м за пределы контура отвала в резерв.

Отсыпка грунта в отвал автомобилями-самосвалами начинается с наиболее высоких «черных» отметок с последующим перемещением грунта бульдозером ДЗ-110A. Отсыпка отвала ведется «с головы». Автомобили-самосвалы с грунтом разгружаются на расстоянии не ближе 3 м от верхней бровки откоса отвала. Разгруженный грунт бульдозером ДЗ-110A перемещается со сталкиванием его на откос отвала. Отвал отсыпается в два яруса высотой в среднем 5 м каждый.

Для проезда автотранспорта на каждом ярусе устраиваются временные землевозные дороги. Временные землевозные дороги отсыпаются из доменного шлака или из другого местного строительного материала с разравниванием его бульдозером ДЗ-110А слоем 0,3 м.

2.7. Перемещение и сталкивание грунта на отвале выполняется (при работе в одну смену) для варианта № 1 двумя машинистами бульдозера 6 разряда.

2.8. Контроль качества выполняемых работ производится в соответствии с табл. 2.

Таблица 2

Наименование операций, подлежащих контролю

Контроль качества выполнения операций

производителем работ

мастером

Состав

Способы

Время

Привлекаемые службы

Разбивка контура отвала



Точность выноса

Теодолитом, стальной рулеткой

До начала отсыпки

Геодезическая



Отсыпка отвала

Геометрические размеры в плане, высотные отметки, крутизна откосов

Нивелиром, стальной рулеткой, уклономером, откосником

В процессе отсыпки отвала

Геодезическая

3. ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ

В соответствии с принятыми вариантами комплексов машин (табл. 1) и на основании калькуляций затрат труда в табл. 3 приведены сравнительные технико-экономические показатели эффективности вариантов.

Таблица 3

Наименование работ

Варианты комплексов механизации работ

1

2

3 (аналог)

Объем работ, м3

1500000

1500000

1500000

Общая трудоемкость, чел.-дн.

2055,70

1787,81

1210,55

То же, на 1000 м3 грунта, чел.-ч

11,23

9,77

6,61

Затраты маш. времени на весь объем работ, маш.-смен

2055,70

1787,70

1210,55

Продолжительность процесса при двухсменной работе, день

514

447

303

Выработка на 1 маш.-ч, м3

88,98

102,32

151,11

Стоимость затрат труда на весь объем работ, руб.

16844-74

15539-50

11911-36

То же, на 1000 м3 грунта, руб.

11,23

10-36

7,94

Приведенные затраты, руб.

118406-20

137906-20

163406-20

То же, на 1000 м3 грунта, руб.

79-00

92-00

109-00

Прямые затраты на 1000 м3 грунта, руб.

72-00

84-00

103-00

Эффективность в сравнении с аналогом на 1000 м3 грунта, руб.

+30-00

+17-00

-

4. МАТЕРИАЛЬНО-ТЕХНИЧЕСКИЕ РЕСУРСЫ

4.1. Потребность в машинах, оборудовании, инструментах и приспособлениях

Таблица 4.

Наименование машин, оборудования, инструментов и приспособлений

Тип

МАРКА, ГОСТ

Количество машин для вариантов механизации, шт.

Техническая характеристика

1

2

3

Бульдозер с неповоротным отвалом. Управление гидравлическое

На тракторе класса 10 т

ДЗ-11

2

-

-

Трактор Т-130.1.Г-1, длина отвала 3220 мм

Бульдозер с неповоротным отвалом. Управление гидравлическое

На тракторе класса 15-25 т

ДЗ-35Б

-

2

-

Трактор Т-180Г, длина отвала 3640 мм

Бульдозер с неповоротным полусферическим отвалом. Управление гидравлическое

На тракторе класса 15-25 т

ДЗ-118

-

-

2

Трактор ДЭТ-250М, длина отвала 4310 мм

Теодолит



Т-15

ГОСТ 10529-86

1

1

1



Нивелир



Н-10

ГОСТ 10528-79

1

1

1



Рейка нивелирная



РН-10

ГОСТ 11158-83

2

2

2



Вешка геодезическая

Стандартная



3

3

3



Рулетка измерительная металлическая

Стандартная

РС-20

ГОСТ 7502-80

1

1

1



4.2. Потребность в эксплуатационных материалах

Таблица 5.

Наименование механизмов и эксплуатационных материалов

Норма на час работы машины, кг

Количество на принятый объем работ по вариантам, кг

1

2

3

Бульдозер ДЗ-11









Дизельное топливо

7,70

129799

-

-

Бензин

0,23

3877

-

-

Моторное масло

0,37

6237

-

-

Трансмиссионное масло

0,10

1686

-

-

Консистентная смазка

0,08

1348

-

-

Бульдозер ДЗ-35В









Дизельное топливо

6,9

-

101154

-

Бензин

0,2

-

2932

-

Моторное масло

0,33

-

4838

-

Трансмиссионное масло

0,08

-

1173

-

Консистентная смазка

0,07

-

1026

-

Бульдозер ДЗ-118









Дизельное топливо

13,7

-

-

135986

Бензин

0,41

-

-

4069

Моторное масло

0,66

-

-

6551

Трансмиссионное масло

0,18

-

-

1706

Консистентная смазка

0,14

-

-

1389

5. ТЕХНИКА БЕЗОПАСНОСТИ

При выполнении работ по образованию временного отвала грунта необходимо руководствоваться требованиями СНиП-III-4-80 «Техника безопасности в строительстве»; ГОСТ 12.3.002-75 «Процессы производственные» и ГОСТ 12.2.012-75 «Приспособления по обеспечению безопасного производства работ».

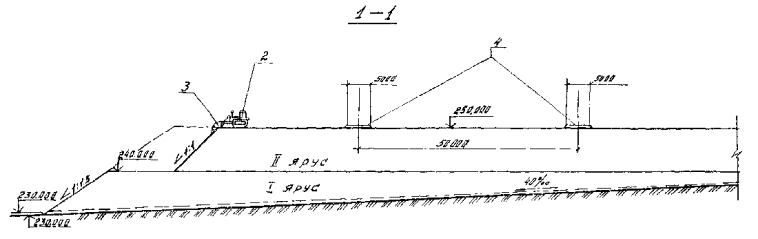

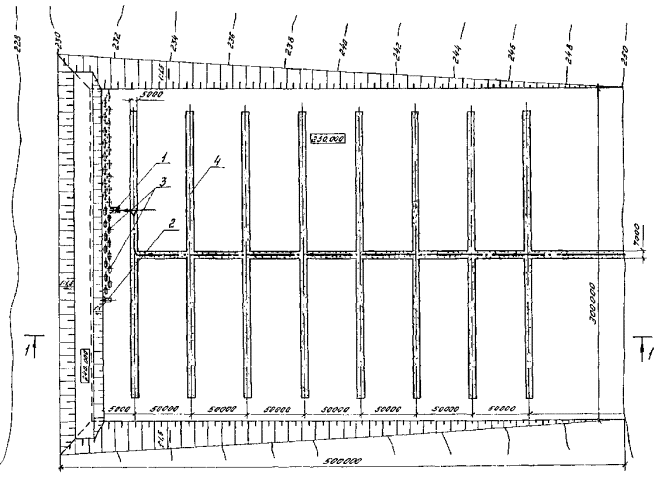

СХЕМА ОТСЫПКИ ОТВАЛА

 - абсолютная отметка;                                                                    3 - временные отвалы грунта, выгруженного из автомобилей-самосвалов;

1 - автомобиль-самосвал КрАЗ-256Б;                                                            4 - временная землевозная автодорога на отвале

2 - бульдозер ДЗ-110А, мощностью 130 л.с.;

ОБЪЕМЫ РАБОТ

Наименование

Количество, м3

Срезка растительного слоя грунта

75000

Отвал грунта

1500000

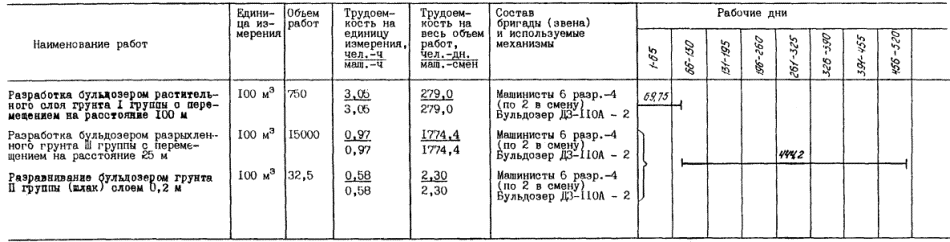

ГРАФИК ПРОИЗВОДСТВА РАБОТ. ВАРИАНТ 1

КАЛЬКУЛЯЦИЯ ЗАТРАТ ТРУДА. ВАРИАНТ 1

Наименование работ

Обоснование (ЕНиР и др.)

Единица измерения

Объем работ

Норма времени на единицу измерения,

чел.-ч

маш.-ч

Затраты труда на весь объем работ,

чел.-дн.

маш.-смен

Время пребывания машины на объекте, маш.-смен

Расценка на единицу измерения, руб.-коп.

Стоимость затрат на весь объем работ, руб.-коп.

Стоимость затрат с учетом пребывания машины на объекте, руб.-коп.

Разработка бульдозером растительного слоя грунта I группы с перемещением на расстояние 100 м

ЕНиР §Е2-1-22, т. 2, п. 5а, г

100 м3

750

3,05

3,05

279,0

279,0

279,0

3-23,3

2424-75

2424-75

Разработка бульдозером разрыхленного грунта III группы с перемещением на расстояние 25,0 м

ЕНиР §Е2-1-22, т. 2, п. 5б, д

100 м3

15000

0,97

0,97

1774,4

1774,4

1774,4

0-96

14400

14400

Разравнивание бульдозером грунта II группы (шлак) слоем 0,2 м

ЕНиР §E2-1-28, т. 1, п. 3б

100 м3

32,5

0,58

0,58

2,30

2,30

2,30

0-61,5

19-99

19-99

ИТОГО:









2055,7

2055,7

2055,7



16844-74

16844-74

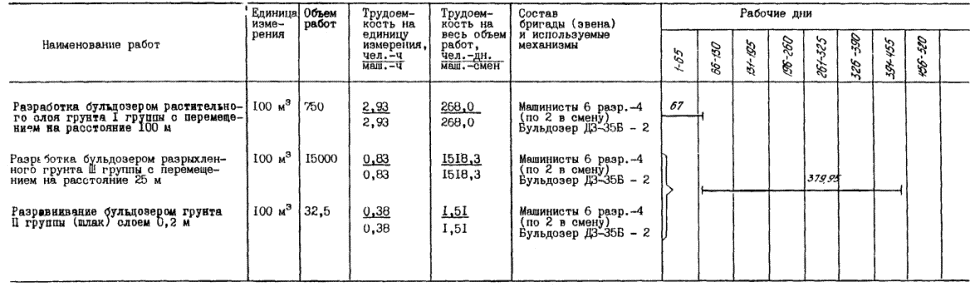

ГРАФИК ПРОИЗВОДСТВА РАБОТ. ВАРИАНТ 2

КАЛЬКУЛЯЦИЯ ЗАТРАТ ТРУДА. ВАРИАНТ 2

Наименование работ

Обоснование (ЕНиР и др.)

Единица измерения

Объем работ

Норма времени на единицу измерения,

чел.-ч

маш.-ч

Затраты труда на весь объем работ,

чел.-дн.

маш.-смен

Время пребывания машины на объекте, маш.-смен

Расценка на единицу измерения, руб.-коп.

Стоимость затрат на весь объем работ, руб.-коп.

Стоимость затрат с учетом пребывания машины на объекте, руб.-коп.

Разработка бульдозером растительного слоя грунта I группы с перемещением на расстояние 100 м

ЕНиР §Е2-1-22, т. 2, п. 6а, г

100 м3

750

2,93

2,93

268,0

268,0

268,0

3-10,2

2326-50

2326-50

Разработка бульдозером разрыхленного грунта III группы с перемещением на расстояние 25,0 м

ЕНиР §Е2-1-22, т. 2, п. 6б, д

100 м3

15000

0,83

0,83

1518,3

1518,3

1518,3

0-86

13200

13200

Разравнивание бульдозером грунта II группы (шлак) слоем 0,2 м

ЕНиР §Е2-1-28, т. 1, п. 6а

100 м3

32,5

0,38

0,38

1,51

1,51

1,51

0-40,3

13-10

13.-10

ИТОГО:









1787,81

1787,81

1787,81



15539-50

15539-50

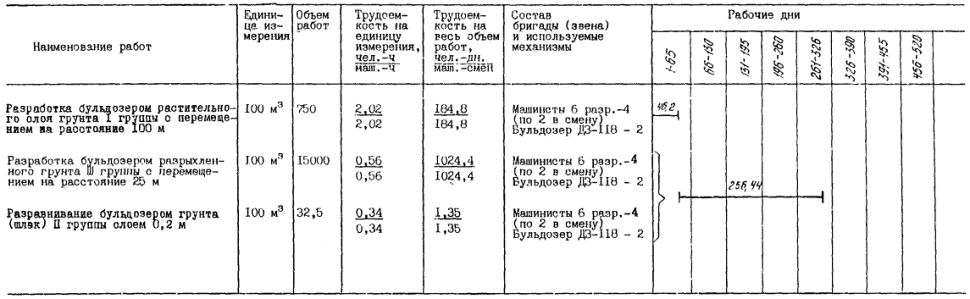

ГРАФИК ПРОИЗВОДСТВА РАБОТ. ВАРИАНТ 3

КАЛЬКУЛЯЦИЯ ЗАТРАТ ТРУДА. ВАРИАНТ 3

Наименование работ

Обоснование (ЕНиР и др.)

Единица измерения

Объем работ

Норма времени на единицу измерения,

чел.-ч

маш.-ч

Затраты труда на весь объем работ,

чел.-дн.

маш.-смен

Время пребывания машины на объекте, маш.-смен

Расценка на единицу измерения, руб.-коп.

Стоимость затрат на весь объем работ, руб.-коп.

Стоимость затрат с учетом пребывания машины на объекте, руб.-коп.

Разработка бульдозером растительного слоя грунта I группы с перемещением на расстояние 100 м

ЕНиР §Е2-1-22, т. 2, п. 9а, г

100 м3

750

2,02

2,02

184,8

184,8

184,8

2-44,4

1833-00

1833-00

Разработка бульдозером разрыхленного грунта III группы с перемещением на расстояние 25 м

ЕНиР §Е2-1-22, т. 2, п. 9б, д

100 м3

15000

0,56

0,56

1024,4

1024,4

1024,4

0-67,1

10065

10065

Разравнивание грунта II группы (шлак) слоем 0,2 м бульдозером

ЕНиР §Е2-1-28, т. 1, п. 1б

100 м3

32,5

0,34

0,34

1,35

1,35

1,35

0-41,1

13-36

13-36

ИТОГО:









1210,55

1210,55

1210,55



11911-36

11911-36
