ВЕДОМСТВЕННЫЕ СТРОИТЕЛЬНЫЕ НОРМЫ

ПРОЕКТИРОВАНИЕ И ПРИМЕНЕНИЕ
ВОЗДУХОВОДОВ ИЗ УНИФИЦИРОВАННЫХ ДЕТАЛЕЙ

ВСН 353-86

Минмонтажспецстрой СССР

МИНИСТЕРСТВО МОНТАЖНЫХ И СПЕЦИАЛЬНЫХ СТРОИТЕЛЬНЫХ РАБОТ СССР

Москва 1986

РАЗРАБОТАНЫ ГНИ Проектпромвентиляция Минмонтажспецстроя СССР (Е.Н. Зарецкий, В.С. Нефедова, Л.И. Агафонова); Московским инженерно-строительным институтом им. В.В. Куйбышева (канд. техн. наук Ю.С. Краснов); Всесоюзным научно-исследовательским институтом гидромеханизации, санитарно-технических и специальных строительных работ (кандидаты техн. наук Д.Н. Борченко, А.Г. Яшкуль); ПКБ треста Сантехдеталь (А.Ф. Туганов)

ВНЕСЕНЫ              ГПИ Проектпромвентиляция

ПОДГОТОВЛЕНЫ К УТВЕРЖДЕНИЮ Проектпромвентиляцией Минмонтажспецстроя СССР (Е.Н. Зарецкий, В.С. Нефедова)

СОГЛАСОВАНЫ с Госстроем СССР

Министерство монтажных и специальных строительных работ (Минмонтажспецстрой СССР)

Ведомственные строительные нормы

ВСН 353-86



Минмонтажспецстрой СССР

Проектирование и применение воздуховодов из унифицированных деталей

Взамен
ВСН 353-75



Минмонтажспецстрой СССР



Настоящие нормы распространяются на металлические воздуховоды систем вентиляции, воздушного отопления и кондиционирования воздуха, но не распространяются на воздуховоды систем аспирации и пневмотранспорта.

Нормы устанавливают:

размеры поперечных сечений воздуховодов;

номенклатуру и основные размеры унифицированных деталей;

схемы образования узлов ответвления (тройников и крестовин) из унифицированных деталей;

коэффициенты сопротивления, отводов и узлов ответвления, а также формулы их расчета.

Толщину металла воздуховодов необходимо принимать в соответствии со СНиП «Отопление, вентиляция и кондиционирование воздуха. Нормы проектирования».

1. Воздуховоды круглого сечения

1.1. Следует применять воздуховоды наружным диаметром 100, 125, 160, 200, 250, 315, 355, 400, 450, 500, 560, 630, 710, 800, 900, 1000, 1120, 1250, 1400, 1600, 1800 и 2000 мм.

1.2. Сеть воздуховодов следует компоновать из унифицированных деталей (прямые участки, отводы, переходы и заглушки) и узлов ответвлений из унифицированных деталей.

1.3. Прямые участки следует применять длиной 2500, 3000, 4000, 5000 и 6000 мм. По конструктивным и технологическим условиям допускается изменение длины прямого участка. Площади поверхности прямых участков длиной 1 м и заглушек приведены в табл. 1.

1.4. Узлы ответвления следует выполнять из прямых участков с одной или двумя врезками, переходов и заглушек по схемам, приведенным на черт. 1.

Внесены Главпромвентиляцией Минмонтажспецстроя СССР

Утверждены Минмонтажспецстроем СССР
19 мая 1966 г.

Срок введения в действие
1 января 1987 г

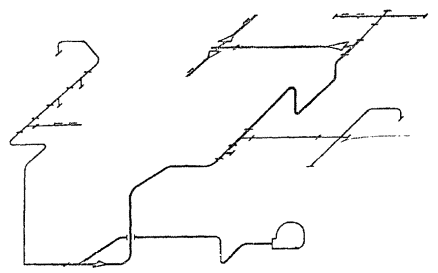

Узлы ответвления по схеме II следует применять, если ответвления узла входят в ветвь, определяющую общее аэродинамическое сопротивление сети (приложение 4). В остальных случаях следует применять узлы ответвлений по схеме I.

1.5. Врезку, как правило, следует выполнять высотой h = 100 мм. Минимальное расстояние от врезки до торца прямого участка lmin = 50 м.

Не допускается врезка ответвлений в магистральный воздуховод равного сечения.

1.6. Номенклатура, основные размеры и площадь поверхности переходов должны соответствовать указанным в табл. 2 и на черт. 2.

Номенклатура, основные размеры и площадь поверхности переходов с круглого сечения на прямоугольное должны соответствовать указанным в табл. 3 и на черт. 3.

1.7. Как правило, следует применять отводы с углом 90°, состоящие из одного звена и двух стаканов, и с углом 45°, состоящие из двух стаканов.

Номенклатура, основные размеры и площади поверхностей отводов приведены в табл. 4 и на черт. 4.

1.8. Формулы для определения коэффициентов сопротивления узлов ответвлений приведены в справочном приложении 1.

Коэффициенты сопротивления установлены для:

отводов 90° - 0,35;

отводов 45° - 0,23;

узлов ответвления - в справочном приложении 2.

1.9. Сочетания размеров сечений (диаметров) ствола и ответвления узлов ответвлений следует применять в соответствии с черт. 1 и табл. 5.

Таблица 1

Диаметр, мм

Площадь поверхности, м2

Прямого участка длиной 1 м

заглушки

100

0,31

0,0079

125

0,39

0,012

160

0,50

0,020

200

0,63

0,031

250

0,79

0,049

315

0,99

0,078

355

1,12

0,099

400

1,26

0,13

450

1,41

0,16

500

1,57

0,20

560

1,76

0,25

630

1,98

0,31

710

2,23

0,40

800

2,52

0,50

900

2,83

0,64

1000

3,14

0,79

1120

3,52

0,99

1250

3,93

1,23

1400

4,40

1,54

1600

5,02

2,01

1800

5,65

2,54

2000

6,28

3,14

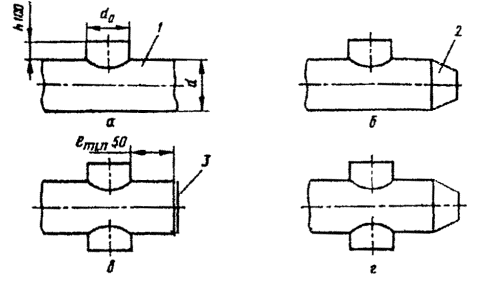

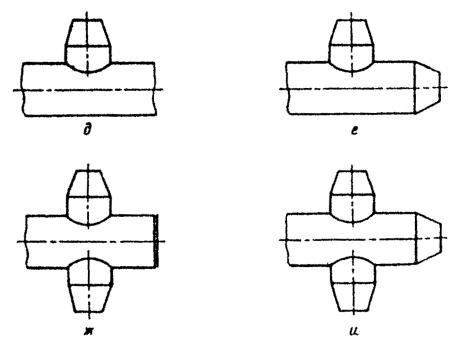

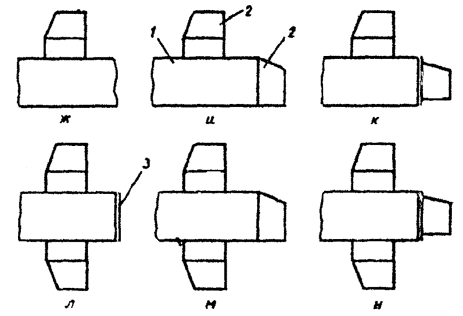

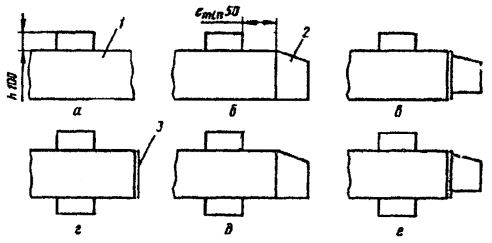

Схемы образования узлов ответвлений круглого сечения

Схема I

Схема II

1 - прямой участок с врезкой; 2 - переход; 3 - заглушка

Черт. 1

Переход круглого сечения

Черт. 2

Таблица 2

Размеры, мм

d

d1

100

125

160

200

250

315

355

400

450

500

560

Длина l и площадь поверхности перехода, м2

125

300

0,11





















160



300

0,13



















200





300

0,17

















250





300

0,19

300

0,21















315







300

0,24

300

0,27













355









300

0,29

300

0,32











400











300

0,34

300

0,36









450











300

0,36

300

0,38

300

0,40







500













300

0,40

300

0,42

300

0,45





560















400

0,60

500

0,43

300

0,50



630

















400

0,68

300

0,53

300

0,56

Продолжение табл. 2

d

d1

500

560

630

710

800

900

1000

1120

1250

1400

1600

1800

Длина l и площадь поверхности перехода, м2

710

400

0,76

300

0,60

300

0,63



















800



400

0,86

400

0,90

300

0,71

















900





600

1,44

400

1,01

300

0,80















1000









400

1,13

300

0,90













1120











400

1,27

300

1,00











1250











600

2,03

600

2,12

300

1,12









1400













800

3,02

600

2,38

300

1,25







1600

















600

2,69

400

1,88





1800



















800

4,02

400

2,13



2000























400

2,39

Примечание. В таблице приведены: в числителе - длина перехода; в знаменателе - площадь поверхности.

Переход с круглого сечения на прямоугольное

Черт. 3


Таблица 3

Размеры, мм

d

а ´ b

100´150

150´150

150´250

150´300

200´250

250´300

250´400

250´500

400´400

400´500

400´600

400´800

500´500

500´600

500´800

500´1000

600´600

600´800

600´1000

600´1250

800´800

800´1000

800´1250

800´1600

1000´1000

1000´1250

1000´1600

1000´2000

Длина l и площадь поверхности перехода, м2

100

300

0,12























































125

300

0,13























































160

300

0,15

300

0,17

300

0,20



















































200



300

0,18

300

0,21

300

0,23

300

0,24















































250



300

0,21

300

0,24

300

0,25

300

0,27

300

0,28













































315







300

0,28

300

0,30

300

0,31

300

0,34

400

0,50









































355









300

0,32

300

0,33

300

0,36

300

0,39

300

0,41







































400











300

0,35

300

0,38

300

0,41

300

0,43

300

0,48





































450













400

0,54

300

0,43

300

0,45

300

0,48

400

0,69



































500















500

0,77

300

0,48

300

0,51

300

0,64

600

1,19

300

0,54

300

0,57

600

1,25



























560

















300

0,60

300

0,53

300

0,56

500

1,54

300

0,56

300

0,59

500

1,09

800

1,90

300

0,62























630



















300

0,57

300

0,00

500

1,10

300

0,63

300

0,64

300

0,69

700

1,74

300

0,66

300

0,72





















Продолжение табл. 3

Размеры, мм

d

а ´ b

400´600

400´800

500´500

500´600

500´800

500´1000

600´600

600´800

600´1000

600´1250

800´800

800´1000

800´1250

800´1600

1000´1000

1000´1250

1000´1600

1000´2000

1250´1250

1250´1600

1250´2000

1600´1600

1600´2000

Длина l и площадь поверхности перехода, м2

710

600

1,27

600

1,39

400

0,85

400

0,89

400

0,97

400

1,05

300

0,70

300

0,75

300

0,81

300

0,90

300

0,81

























800



800

1,97

600

1,36

600

1,42

600

1,54

600

1,66

300

0,74

300

0,80

400

1,14

800

2,49

300

0,86

400

1,22























900









800

2,17

800

2,33

500

1,31

500

1,41

500

1,51

700

2,29

300

0,91

300

0,97

700

2,43

1300

4,96

300

1,03

















1000











900

2,76

700

1,94

700

2,08

700

2,22

700

2,39

300

0,95

300

1,01

500

1,81

1100

4,37

300

1,07

500

1,91















1120

















900

3,02

900

3,25

600

2,02

600

2,14

699

2,29

900

3,74

300

1,13

300

1,20

900

3,92

1650

7,85

300

1,28









1250



















1200

4,62

850

3,03

850

3,20

850

3,41

700

3,06

500

1,98

500

2,11

700

3,20

1400

6,95

300

1,34

700

3,37







1400

























1100

4,86

1100

5,06

600

2,52

600

2,67

400

1,92

1100

5,72

300

1,41

400

2,02

1100

6,00

400

2,16



1600



























1500

7,37

1100

4,96

1100

5,24

1100

5,62

1100

6,06

700

3,51

700

3,75

800

4,61

400

2,28

800

4,89

1800

































1500

8,14

1500

8,74

1000

5,33

1000

5,68

1000

6,08

400

2,41

400

2,57

2000



































1800

11,95



1400

7,90

1400

8,39

1400

8,95

800

5,07

800

5,39

Примечание. В таблице приведены размеры: в числителе - длина перехода, в знаменателе - площадь поверхности.

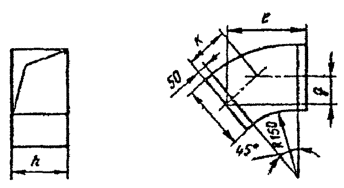

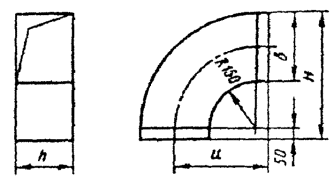

Отводы круглого сечения

1 - стакан; 2 - звено

Черт. 4

Таблица 4

Размеры, мм

d

Отвод с углом

45°

90°

g

к

l

площадь поверхности, м2

m

u

площадь поверхности, м2

100

76

107

183

0,07

245

196

0,11

125

87

123

210

0,09

295

233

0,16

160

102

144

246

0,14

365

285

0,25

200

119

169

288

0,21

445

345

0,37

250

141

200

341

0,31

545

420

0,56

315

170

240

410

0,48

675

518

0,87

355

136

192

328

0,42

578

400

0,74

400

149

211

360

0,53

645

445

0,99

450

164

232

396

0,66

720

495

1,19

500

178

252

430

0,79

795

545

1,43

560

195

277

472

0,98

885

605

1,80

630

216

306

522

1,21

990

675

2,24

710

208

294

502

1,32

1065

710

2,64

800

234

331

565

1,66

1200

800

3,30

900

264

373

637

2,10

1350

900

4,10

1000

292

414

706

2,60

1500

1000

5,20

1120

328

465

793

3,25

1680

1120

6,50

1250

366

516

882

4,10

1875

1250

8,10

1400

410

580

990

5,10

2100

1400

10,20

1600

470

665

1135

6,65

2400

1600

13,20

1800

525

745

1270

8,10

2700

1800

16,80

2000

585

828

1413

10,50

3000

2000

20,70

Примечание. В таблице для отводов диаметром 100-630 мм включительно приведены размеры с учетом увеличения длины стакана на 45 мм под фланец.


Таблица 5

Размеры, мм

d

d1

100

125

160

200

250

315

355

400

450

500

560

630

710

800

900

1000

1120

1250

4400

1600

160

Х

Х





































200



Х

Х



































250





Х

Х

































315





Х

Х

Х































355





Х

Х

Х































400





Х

Х

Х































450







Х

Х

Х





























500









Х

X

Х

X

























560









Х

Х

Х

X

X























630









X

Х

X

X

X

X





















710











X

X

X

X

X

X



















800











Х

Х

X

X

X

X

Х

















900











X

X

X

X

X

X

Х

Х















1000













X

X

X

X

X

Х

Х















1120













X

X

X

X

X

Х

Х

Х
