ГОСТ 16891-71
КОНДУКТОРЫ СКАЛЬЧАТЫЕ ПОРТАЛЬНЫЕ С КОНУСНЫМ ЗАЖИМОМ КОНСТРУКЦИЯ ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ Москва МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
Постановлением Государственного комитета стандартов Совета Министров

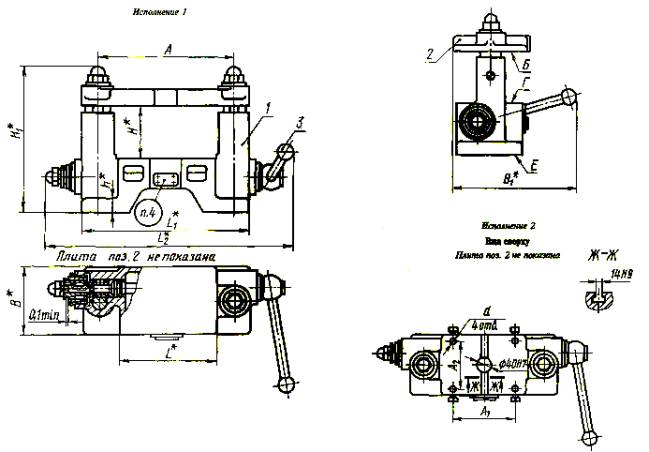

СССР от 13 апреля 1971 г. № 729 срок введения установлен с 01.07.72 1. Настоящий стандарт распространяется на скальчатые портальные кондукторы с конусным зажимом, предназначенные для закрепления деталей при механической обработке отверстий на сверлильных станках. 2. Конструкция и основные размеры
кондукторов должны соответствовать указанным на чертеже и в таблице. * Размеры для справок. 1 - корпус; 2 - плита по ГОСТ 16893; 3 - рукоятка
Примечания: 1. Кондукторы
исполнения 1 комплектуются плитами типа А, исполнения 1; исполнения 2 - плитами
типа Б, исполнения 1. Комплектование другими плитами оговаривается при заказе. 2.
Дополнительная комплектация кондукторов принадлежностями по ГОСТ 16896 - ГОСТ 16901
оговаривается при заказе. Пример условного обозначения кондуктора исполнения 1, размером А =
250 мм: Кондуктор 7300-0241 ГОСТ
16891-71 3. Допуски параллельности
поверхности Г относительно поверхности Е - 0,02 мм на длине 100 мм, поверхности
Б относительно поверхности Е - 0,02 мм на длине 100 мм на любой высоте
расположения плиты. 4. Маркировать обозначения
кондуктора и настоящего стандарта. 2-4. (Измененная редакция,
Изм. № 2). 5,6.
(Исключены, Изм. № 2). ИНФОРМАЦИОННЫЕ
ДАННЫЕ 1. РАЗРАБОТАН И ВНЕСЕН Министерством
станкостроительной и инструментальной промышленности СССР РАЗРАБОТЧИКИ А.З.
Старосельский (руководитель темы), В.В. Андреев, В.Г. Карасева, В.Д. Поляков,
Л.Б. Смирнов, Т.А. Шестакова 2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением
Государственного комитета стандартов Совета Министров СССР от 13.04.71 № 729 3. ВЗАМЕН МН 3232-62, МН 3233-62 4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
5. Ограничение срока действия снято Постановлением
Госстандарта СССР от 21.02.89 № 278 6. ПЕРЕИЗДАНИЕ (сентябрь 1999 г.) с Изменениями № 1,
2, утвержденными в июне 1980 г., феврале 1989 г.(ИУС 8-80, 5-89) |
|
|
