ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА
ССР ТИРИСТОРЫ МЕТОД ИЗМЕРЕНИЯ ВРЕМЕНИ ВКЛЮЧЕНИЯ, НАРАСТАНИЯ И ЗАДЕРЖКИ ГОСТ 19138.4-73 ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва СОДЕРЖАНИЕ ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. УТВЕРЖДЕН И ВВЕДЕН В
ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров
СССР от 28 сентября Изменение № 2 принято Межгосударственным Советом по
стандартизации, метрологии и сертификации (протокол № 3 от 18 февраля За принятие проголосовали:
2. ВВЕДЕН ВПЕРВЫЕ 3. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
4. Ограничение срока действия снято по протоколу
Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС
2-93) 5. ПЕРЕИЗДАНИЕ (март ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА
ССР
Дата введения 01.07.75 Настоящий стандарт распространяется на диодные
тиристоры малой и средней мощности с максимально допустимым постоянным током в
открытом состоянии не более 10 А и устанавливает метод измерения времени
включения tвкл, нарастания tир и задержки tзд. Общие условия при измерении и требования
безопасности - по ГОСТ 19138.0. Требования п. 1.2 настоящего стандарта
являются обязательными, другие требования настоящего стандарта являются
рекомендуемыми. (Измененная редакция, Изм. № 2). 1. АППАРАТУРА
1.1. (Исключен, Изм. № 2). 1.2. Измерительные установки, в которых
для измерения используют стрелочные приборы, должны обеспечивать основную
погрешность измерения в пределах ±15 % максимального значения рабочей части
шкалы. Для измерительных установок с цифровым отсчетом основная погрешность
измерения должна быть в пределах ±15 % значения измеряемой величины ±1 знак
младшего разряда дискретного отсчета. 2. ПОДГОТОВКА К
ИЗМЕРЕНИЮ
2.1. В стандартах или технической
документации, утвержденной в установленном порядке, на тиристоры конкретных
типов должен быть задан следующий режим измерения: амплитуда импульса отпирающего напряжения
тиристора; прямой ток тиристора, находящегося в
открытом состоянии; частота следования, длительность и фронт
импульсов генератора отпирающих импульсов. 2.2. Схема измерения времени tвкл, tир, tзд должна
соответствовать указанной на черт. 1. (Измененная
редакция, Изм. № 1, 2). 2.3. Основные элементы, входящие
в схему измерения, должны соответствовать следующим требованиям. G1 - генератора отпирающих импульсов; р - измеритель временных интервалов; VS-испытуемый тиристор Черт. 1 Генератор G1 должен обеспечивать заданные значения амплитуды
импульса отпирающего напряжения и прямого тока тиристора, находящегося в
открытом состоянии, в соответствии с п. 2.1, при этом погрешность задания
режима должна быть в пределах ±10 %. Генератор G1 должен обеспечивать заданную частоту следования,
длительность импульсов и длительность фронта импульсов отпирающего напряжения в
соответствии с п. 2.1. Постоянная времени цепи основного
электрода должна быть не более 0,15 значения измеряемого времени. Активное сопротивление в цепи основного
электрода с учетом выходного сопротивления генератора отпирающих импульсов
должно быть не более указанного в стандартах или технической документации,
утвержденной в установленном порядке, на тиристоры конкретных типов. Измеритель Р должен иметь
погрешность измерения в пределах ±10 % максимального значения рабочей части
шкалы при использовании стрелочных приборов и в пределах ±10 % значения
измеряемой величины ±1 знак младшего разряда дискретного отсчета для цифровых
приборов. (Измененная редакция, Изм. № 1). 3. ПРОВЕДЕНИЕ ИЗМЕРЕНИЯ
3.1 Измерение времени tвкл, tир, tзд производят в следующем порядке. Тиристор подключают в измерительную
установку и с помощью генератора G1 переключают его в открытое состояние. Отсчет значений измеряемых величин
производят по измерителю Р. 3.2. Временные диаграммы приведены на

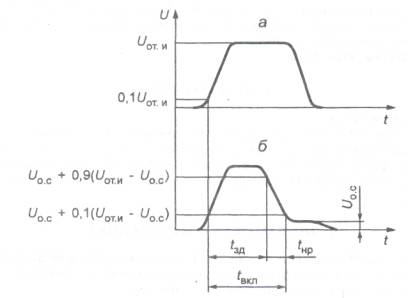

черт. 2. а - форма напряжения на выходе генератора G1 при отсутствии испытуемого тиристора; б - форма напряжения на испытуемом тиристоре; Uo.c. - постоянное напряжение в открытом состоянии тиристора; Uот.и. - импульсное отпирающее напряжение тиристора Черт. 2 Допускается производить измерение
временных интервалов, контролируя переходный процесс по току на резисторе,
включенном последовательно с испытуемым тиристором. 3.1, 3.2. (Измененная редакция, Изм. № 1, 2). ПРИЛОЖЕНИЕ. (Исключено, Изм. № 1). |
|
|
