ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ТРУБЫ ЧУГУННЫЕ
КАНАЛИЗАЦИОННЫЕ И ФАСОННЫЕ
ЧАСТИ К НИМ

КОЛЕНА

КОНСТРУКЦИЯ И РАЗМЕРЫ

ГОСТ 6942.7-80

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ СТРОИТЕЛЬСТВА

Москва

РАЗРАБОТАНЫ Министерством промышленности строительных материалов СССР

ИСПОЛНИТЕЛИ

О. П. Михеев, канд. техн. наук (руководитель темы); В. И. Фельдман, канд., техн. наук; В. Н. Бехалов, канд. техн. наук

ВНЕСЕНЫ Министерством промышленности строительных материалов СССР

Зам. министра Н. П. Кабанов

УТВЕРЖДЕНЫ И ВВЕДЕНЫ В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам строительства от 4 сентября 1980 г. № 137

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ТРУБЫ ЧУГУННЫЕ КАНАЛИЗАЦИОННЫЕ
И ФАСОННЫЕ ЧАСТИ К НИМ
КОЛЕНА

Конструкция и размеры

Cast iron waste pipes and fittings.

Quarter bends. Construction and dimensions

ГОСТ
6942.7-80

Взамен

ГОСТ 6942.8-69

Постановлением Государственного комитета СССР по делам строительства от 4 сентября 1980 г. №137 срок введения установлен

с 01.01 1982 г.

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на колена к чугунным трубам, предназначенным для систем внутренней канализации зданий.

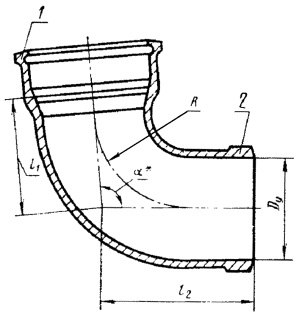

2. Конструкция и размеры колен должны соответствовать указанным на чертеже и в таблице.

Размеры в мм

Условный проход Dy

Код ОКП

l1

l2

R

Масса кг

50

49 2521 2111

90

150

70

2,1

100

49 2522 2111

150

170

75

5,1

150

49 2523 2111

160

220

130

9,4

Примечание. Размеры и масса даны без учета антикоррозионного покрытия.

* a = 92°30 или 90°, при этом размер 92°30 является предпочтительным, а в коленах высшей категории качества - обязательным.

1 - раструб типа I по ГОСТ 6942.2-80; 2 - хвостовик по ГОСТ 6942.2-80.

Пример условного обозначения компенсационного патрубка Dy = 100 мм:

Колено К-100 ГОСТ 6942.7-80

3. Технические требования, правила приемки, методы контроля, маркировка, упаковка, транспортирование, хранение, гарантии изготовителя - по ГОСТ 6942.0-80.
