ГОСУДАРСТВЕННЫЙ СТАНДАРТ
СОЮЗА ССР ЗВЕНЬЯ ЖЕЛЕЗОБЕТОННЫЕ ГОСТ 26067.1-83 ГосударственнЫЙ
комитет СССР Москва РАЗРАБОТАНЫ Министерством мелиорации
и водного хозяйства СССР Министерством
мелиорации и водного хозяйства Украинской ССР Министерством
промышленности строительных материалов СССР Научно-исследовательским
институтом бетона и железобетона (ниижб)
Госстроя СССР ИСПОЛНИТЕЛИ С.
Н. Путилова (руководитель темы);
Е. Ф. Кульженко; Г. М. Реминец, канд. техн. наук;
А. С. Герус; В. И. Мелихов, канд. техн. наук;
К. А. Маврин, канд. техн. наук;
А. Г. Грайфер, канд. техн. наук;
А. Л. Ционский, канд. техн. наук; В.
С. Широков, канд. техн. наук;
А. Е. Шмурнов; В. И. Деньщиков ВНЕСЕНЫ
Министерством мелиорации и водного хозяйства СССР Зам. министра
Б. Г. Штепа УТВЕРЖДЕНЫ
И ВВЕДЕНЫ В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам
строительства от 8 декабря 1983 г. № 317 ГОСУДАРСТВЕННЫЙ СТАНДАРТ
СОЮЗА ССР
Постановлением
Государственного комитета СССР по делам строительства от 8 декабря 1983 г. №
317 срок введения установлен с 01.01.85 Несоблюдение стандарта
преследуется по закону 1. Настоящий стандарт
распространяется на железобетонные звенья безнапорных труб прямоугольного
сечения, предназначенные для прокладки трубопроводов гидротехнических
сооружений, и устанавливает конструкцию звеньев и арматурных изделий к ним. 2. Звенья должны
удовлетворять всем требованиям ГОСТ
26067.0-83 и требованиям, изложенным в соответствующих пунктах настоящего
стандарта. 3. Технические
показатели звеньев приведены в таблице.
4. Армирование звеньев
должно соответствовать указанному на листах 1-3

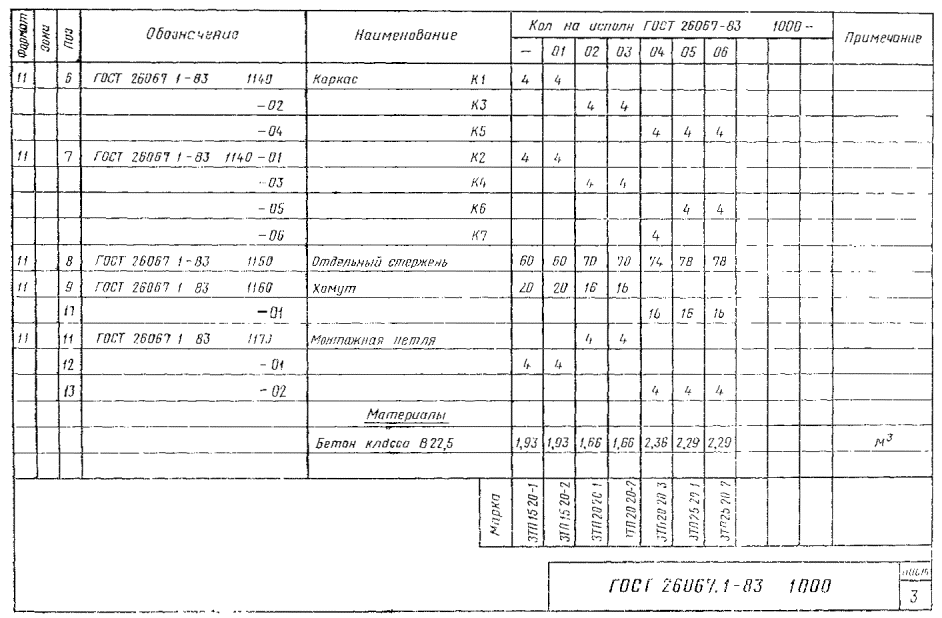

сборочного черт. 1000 СБ ГОСТ 26067.1-83. 5. Спецификация арматурных
изделий на одно звено приведена на листах 1-3

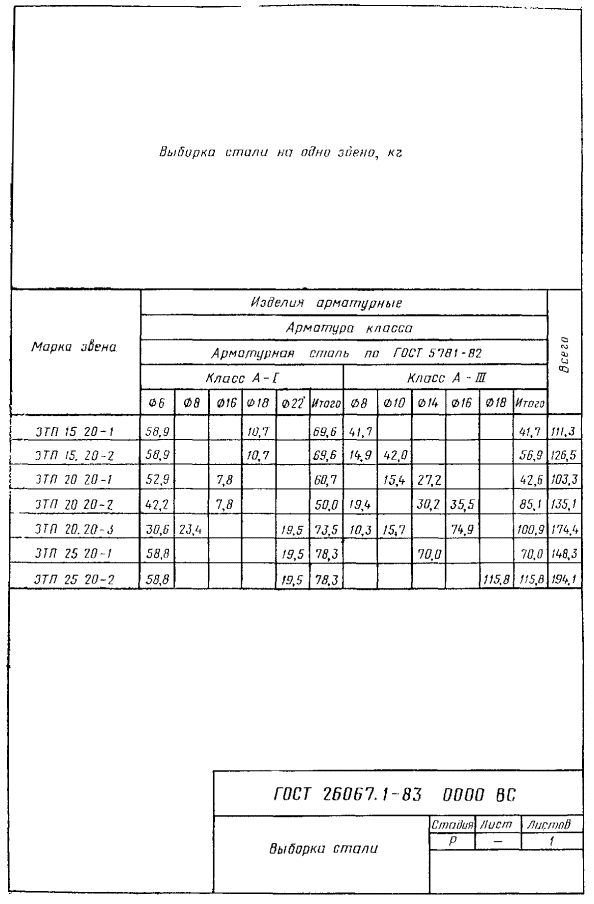

черт. 1000; выборка стали - на листе 1 черт. 0000
ВС ГОСТ 26067.1-83. 6. Форма и размеры
арматурных изделий должны; соответствовать указанным на черт. 1100 СБ, 1110 СБ,
1120 СБ, 1130 СБ, 1140 СБ, 1150 СБ, 1160 СБ, 1170 СБ ГОСТ
26067.1-83. 7. Спецификация арматурных

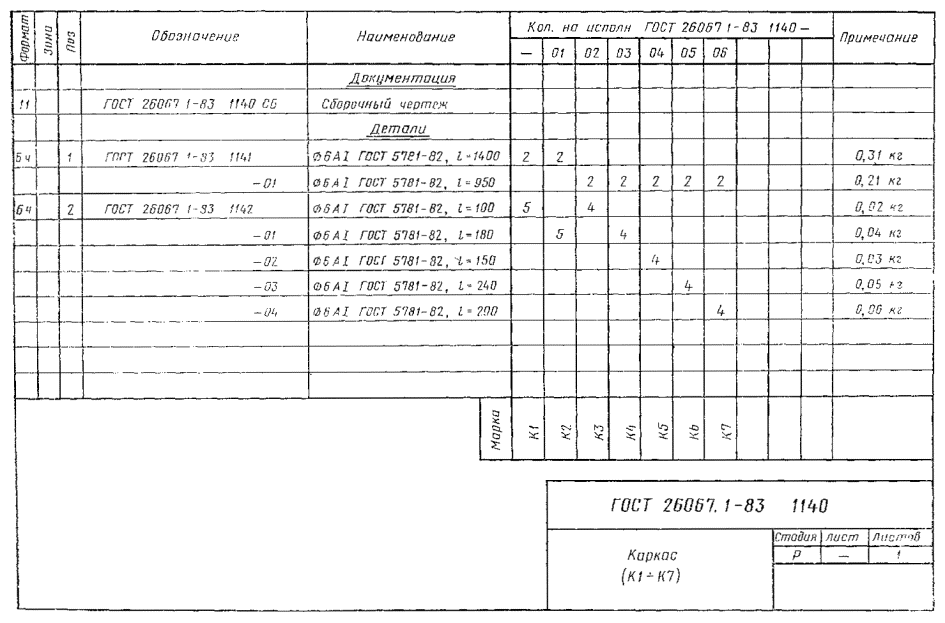

изделий сеток приведена на черт. 1100, 1110, 1120 и 1130 ГОСТ 26067.1-83, каркасов - на черт. 1140 ГОСТ 26067.1-83. 8. Изготовление каркасов и
сеток следует производить контактной точечной сваркой в соответствии с
требованиями ГОСТ 10922-75 и СН 093-78. 9. Деталь
стыка между звеньями трубы и расход стали на один стык приведены в
рекомендуемом приложении. ПРИЛОЖЕНИЕ
Рекомендуемое Деталь стыка между звеньями трубыВедомость расхода стали на
один стык между звеньями
|
|
|
