ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР КОНСТРУКЦИИ
СТРОИТЕЛЬНЫЕ УСЛОВНЫЕ ОБОЗНАЧЕНИЯ (МАРКИ) ГОСТ 26047-83 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТРОИТЕЛЬСТВУ Москва ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
Постановлением Государственного комитета СССР по делам строительства от
19 декабря 1983 г. № 321 срок введения установлен с 01.07.84 Настоящий стандарт
распространяется на строительные стальные конструкции и изделия и устанавливает
правила составления условных обозначений (марок) этих конструкций и изделий в
проектной документации, стандартах, технических условиях, а также наносимых на
готовые конструкции и изделия. 1. ОСНОВНЫЕ
ПОЛОЖЕНИЯ
1.1. Марку следует
составлять из буквенно-цифровых групп, разделенных дефисом и обозначающих
основные отличительные особенности конструкций и изделий. Обозначения отличительных
особенностей, содержащихся в буквенно-цифровых группах, разделяются точкой. 1.2. Для обозначения
характеристик конструкций и изделий в марке следует применять буквы русского
алфавита и арабские цифры. 1.3 Марку следует записывать
в одну строку. 2. СТРУКТУРА
МАРОК
2.1. Структура марок
устанавливается раздельной: для конструкций и изделий в
рабочих чертежах металлических конструкций (КМ) конкретных объектов; для типовых конструкций в
чертежах КМ, а также для конструкций в стандартах и технических условиях; для конструкций и изделий в
рабочих деталировочных чертежах металлических конструкций (КМД), в том числе
типовых конструкций; для готовых конструкций и
изделий. 2.2. Марка конструкции и
изделия в чертежах КМ конкретных объектов состоит из буквенно-цифровой группы и
устанавливается в соответствии со структурой: Обозначение типа конструкции
и изделия должно состоять из условного буквенного обозначения их наименования.
Условные буквенные обозначения наименований приведены в рекомендуемом
приложении. Порядковый номер конструкции и изделию присваивают в пределах обозначения типа, начиная с единицы. 2.2.1. Типовые конструкции и
изделия, а также конструкции, изготовленные по стандартам и техническим
условиям, примененные в чертежах конкретных объектов, следует обозначать
марками, установленными в чертежах типовых конструкций, стандартах и
технических условиях. На схемах расположения элементов указанные конструкции допускается обозначать марками в соответствии с вышеустановленной структурой с указанием в ведомости элементов марки, принятой в чертежах типовых конструкций, стандартах и технических условиях, и обозначения этих документов. Примеры: балки Б1, Б2, Б3 и т.д., фермы подстропильные ФП1,

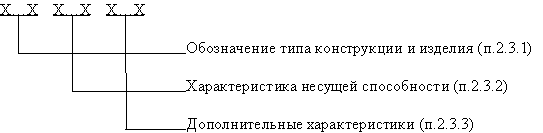

ФП2 и т.д. 2.3.1. Первая группа марки должна содержать: обозначение типа конструкции
и изделия, состоящее из условного буквенного обозначения наименования (см.
рекомендуемое приложение); определяющие геометрические
размеры или другие основные параметры конструкции и изделия (пролет, длина,
ширина, высота, объем, номер сечения, напряжение сети для опор,
грузоподъемность монтажных мачт и т.п.). Для конструкций, имеющих
несколько типоразмеров, указывается обозначение типа конструкции и изделия. 2.3.2. Вторая группа марки
должна содержать характеристики несущей способности конструкции и изделия
(допускаемые расчетные нагрузки, расчетные усилия и т.п.). Характеристики несущей
способности следует указывать цифрами, соответствующими значению конкретного
показателя, или условным их обозначением. 2.3.3. Третья группа марки
должна содержать дополнительные характеристики: условия монтажа и
эксплуатации; сейсмостойкость конструкций; исполнение конструкций для
различных климатических районов строительства; конструктивные особенности
(вид профиля, наличие механизмов, дополнительных элементов, схемы расположения
кранов, вид покрытия и т.п.). 2.3.4. Обозначение первой
группы в марке является обязательным для всех конструкций и изделий,
необходимость второй и третьей групп определяется разработчиком документации. 2.3.5. Физические величины,
повторяющиеся в марке, должны указываться в одних и тех же единицах (например,
метрах, дециметрах). Примеры: ФС24-31-Д1, где ФС - ферма
стропильная, 24 - пролет, м; 31 - допускаемая расчетная
нагрузка, кН/м; Д1 - с дополнительными стойками; Р18.7-3834, где Р - рама, 18
- пролет, м; 7 (6,98 - с округлением) -
высота, м; 3834 - расчетная вертикальная нагрузка, Па; РВ50000 - ПК, где РВ -
резервуар вертикальный, 50000 - номинальный объем, м3; ПК - с
плавающей крышей. 2.4. Марка конструкций и
изделия в чертежах КМД, в том числе типовых конструкций состоит из двух
буквенно-цифровых групп и устанавливается в соответствии со структурой: Обозначение схемы расположения конструкций и изделий состоит из одной или двух букв; при наличии нескольких схем однотипных конструкций буквенное обозначение дополняется порядковым номером. 2.4.1. При членении
конструкции на отправочные элементы каждому элементу присваивается
самостоятельная марка. 2.4.2. Все одинаковые
отправочные элементы конструкций и изделий обозначаются одной маркой. Марка
одинаковых отправочных элементов, прошедших подгонку при контрольной сборке,
дополняется буквенным обозначением. 2.4.3. Элементам, являющимся
зеркальным изображением друг друга, допускается присваивать одну марку с
добавлением индексов «т» и «н», помещаемых после порядкового номера элемента. 2.4.4. При применении
типовых конструкций в чертежах КМД конкретных объектов их маркировка должна
соответствовать принятой в чертежах КМД типовых конструкций с указанием в
ведомости элементов обозначения серии этих чертежей. 2.4.5. Допускается в
чертежах КМД типовых конструкций указывать маркировку, установленную в чертежах
КМ этих конструкций. Примеры: Д-5, где Д - обозначение
схемы расположения конструкции или изделия, 5 - порядковый номер на схеме; Д-5т, Д-5н - то же, для
элементов зеркального изображения; Д-5А, Д-5Б - то же, для

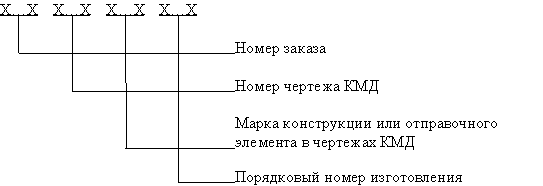

одинаковых элементов, прошедших контрольную сборку. 2.5. Марка готовых
конструкций, изделий или отправочных элементов устанавливается в соответствии
со структурой. 2.5.1. Допускается не
указывать номер чертежа для конструкций и изделий, изготовляемых по чертежам
КМД типовых конструкций. 2.5.2. Порядковый номер
изготовления указывается только для конструкций и изделий, имеющих одну марку в
чертежах КМД. 2.5.3. Марка конструкций и
изделий специализированного производства устанавливается в соответствии с п. 2.3 с обозначением номера стандарта или
технического условия, по которым они изготовляются. Марка отправочных элементов
конструкций и изделий специализированного производства устанавливается в соответствии
с чертежами КМД. Примеры: 962-31-Д-5т-8, где 962 -
номер заказа, 31 - номер чертежа КМД, Д-5т - марка конструкции в чертежах КМД,
8 - порядковый номер изготовления; ОПБ2.100.194-с ГОСТ ....,
где ОП - опора подвижная, Б2 - тип опоры, 100 - высота опоры, мм; 194 -
наружный диаметр трубопровода, мм; с - исполнение со спутником. ПРИЛОЖЕНИЕ
Рекомендуемое УСЛОВНЫЕ БУКВЕННЫЕ ОБОЗНАЧЕНИЯ НАИМЕНОВАНИЙ ОСНОВНЫХ КОНСТРУКЦИЙ И ИЗДЕЛИЙ
Примечание. Для конструкций и изделий, не указанных в приложении, обозначения принимаются по аналогии с установленными, для обозначения применяются прописные буквы, число которых не должно превышать трех. СОДЕРЖАНИЕ
|
|
|
