ГОСТ Р 50405-92
(ИСО 1207-83)

ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ВИНТЫ С ЦИЛИНДРИЧЕСКОЙ ГОЛОВКОЙ С ПРЯМЫМ ШЛИЦЕМ
КЛАССОВ ТОЧНОСТИ А И В

Технические условия

ГОССТАНДАРТ РОССИИ
Москва

Предисловие

1. ПОДГОТОВЛЕН И ВНЕСЕН Техническим комитетом по стандартизации ТК 229 «Крепежные изделия»

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Госстандарта России от 23 ноября 1992 г. № 1506

Стандарт разработан методом прямого применения ИСО 1207-83 «Винты с цилиндрической головкой с прямым шлицем. Класс А» с дополнительными требованиями, отражающими потребности народного хозяйства

3. ВВЕДЕН ВПЕРВЫЕ

4. ПЕРЕИЗДАНИЕ

Содержание



ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ВИНТЫ С ЦИЛИНДРИЧЕСКОЙ ГОЛОВКОЙ
С ПРЯМЫМ ШЛИЦЕМ КЛАССОВ ТОЧНОСТИ А И В

Технические условия

Slotted cheese head screws.
Product grades A and B. Specifications

ГОСТ Р
50405-92
(ИСО 1207-83)

Дата введения 1994-01-01

Настоящий стандарт распространяется на винты с цилиндрической головкой с прямым шлицем классов точности А и В с номинальным диаметром резьбы от 1 до 20 мм.

Требования настоящего стандарта являются обязательными.

Дополнительные требования, отвечающие потребностям народного хозяйства, выделены подчеркиванием, а также приведены в приложении.

1. Размеры

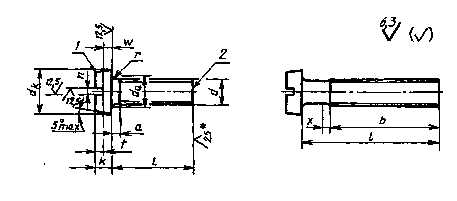

Конструкция и размеры винтов должны соответствовать указанным на рисунке и в таблицах 1 и 2.

* Для винтов, обработанных резанием, в остальных случаях не нормируют.

7 - кромка скругленная или острая; 2 - конец в состоянии накатки


Таблица 1

В миллиметрах

Номинальный диаметр резьбы d

M1

M1,2

M1,4

М1,6

М2

М2,5

М3

(М3,5)1)

М4

М5

М6

М8

М10

М12

М14

M16

М18

M20

Р2)

крупный

0,25

0,25

0,3

0,35

0,4

0,45

0,5

0,6

0,7

0,8

1,0

1,25

1,5

1,75

2,0

2,0

2,5

2,5

мелкий

-

-

-

-

-

-

-

-

-

-



1,0

1,25

1,25

1,5

1,5

1,5

1,5

а, не более

крупный шаг

0,5

0,5

0,6

0,7

0,8

0,9

1,0

1,2

1,4

1,6

2,0

2,5

3,0

3,5

4,0

4,0

5,0

5,0

мелкий шаг

-

-

-

-

-

-

-

-

-

-

-

2,0

2,5

2,5

3,0

3,0

3,0

3,0

b

не менее

25

25

25

25

25

25

25

38

38

38

38

38

38

38

38

38

42

46

dk, не менее

не более

2,0

2,3

2,6

3,0

3,8

4,5

5,5

6,0

7,0

8,5

10

13

16

18

21

24

27

30

А

1,86

2,16

2,46

2,86

3,62

4,32

5,32

5,82

6,78

8,28

9,78

12,73

15,73

17,73

20,67

23,67

26,67

29,67

B

1,75

2,05

2,35

2,75

3,5

4,2

5,2

5,7

6,64

8,14

9,64

12,57

15,57

17,57

20,48

23,48

26,48

29,48

dа

не более

1,4

1,6

1,8

2,0

3,1

_3,6

4,1

4,7

5,7

6,8

9,2

11,2

14,2

16,2

18,2

20,2

22,4

k не менее

не более

0,7

0,8

0,9

1,0

1,3

1,6

2,0

2,4

2,6

3,3

3,9

5

6

7

8

9

10

11

А

0,56

0,66

0,76

0,86

1,16

1,46

1,86

2,26

2,46

3,12

3,6

4,7

5,7

6,64

7,64

8,64

9,64

10,57

В

0,56

0,66

0,76

0,86

1,05

1,35

1,75

2,15

2,35

3

3,6

4,7

5,7

6,64

7,64

8,64

9,64

10,57

n

номин.

0,25

0,3

0,3

0,4

0,5

0,6

0,8

1

1,2

1,2

1,6

2

2,5

3

3

4

4

5

не менее

0,31

0,36

0,36

0,46

0,56

0,66

0,86

1,06

1,26

1,26

1,66

2,06

2,56

3,06

3,06

4,07

4,07

5,07

не более

0,45

0,5

0,5

0,6

0,7

0,8

1

1,2

1,51

1,51

1,91

2,31

2,81

3,31

3,31

4,37

4,37

5,37

r

не менее

0,1

0,1

0,1

0,1

0,1

0,1

0,1

0,1

0,2

0,2

0,25

0,4

0,4

0,6

0,6

0,6

0,6

0,8

t

не менее

0,25

0,3

0,4

0,45

0,5

0,6

0,7

1

1,1

1,3

1,6

2

2,4

3,2

3,6

4

4,5

5

w

не менее

0,16

0,21

0,21

0,26

0,36

0,36

0,56

1

1,1

1,3

1,6

2

2,4

3,2

3,6

4

4,5

5

х, не более

крупный шаг

0,6

0,6

0,75

0,9

1

1,1

1,25

1,5

1,75

2

2,5

3,2

3,8

4,3

5

5

6,3

6,3

мелкий шаг

-

-

-

-

-

-

-

-

-

-



2,5

3,2

3,2

3,8

3,8

3,8

3,8

1) Размеры, заключенные в скобки, применять не рекомендуется.

2) Р - шаг резьбы.


Таблица 2

В миллиметрах

Длина
винта
l

Номинальный диаметр резьбы d

M1

M1,2

M1,4

M1,6

M2

M2,5

М3

М3,5

М4

М5

М6

М8

М10

М12

М14

М16

М18

M20

2









-

-

-

-

-

-

-

-

-

-

-

-

-

-

(2.5)











-

-

-

-

-

-

-

-

-

-

-

-

-

3















-

-

-

-

-

-

-

-

-

-

-

(3.5)















-

-

-

-

-

-

-

-

-

-

-

4



















-

-

-

-

-

-

-

-

-

5



















-

-

-

-

-

-

-

-

-

6









Стандартные длины







-

-

-

-

-

-

-

-

(7)

















-

-

-

-

-

-

-

8























-

-

-

-

-

-

-

9























-

-

-

-

-

-

-

10

























-

-

-

-

-

-

11

-























-

-

-

-

-

-

12

-

























-

-

-

-

-

(13)

-

-

-























-

-

-

-

(14)

-

-

-





















-



-

-

-

16

-

-

-

























-

-

-

(18)

-

-

-

-





















-

-

-

-

20

-

-

-

-





















-

-

-

-

(22)

-

-

-

-

-



















-

-

-

-

25

-

-

-

-

-

-



















-

-

-

(28)

-

-

-

-

-

-



















-

-

-

30

-

-

-

-

-

-









Стандартные длины



-

-

(32)

-

-

-

-

-

-

-



















-

-

35

-

-

-

-

-

-

-



-

















-

(38)

-

-

-

-

-

-

-





















-

40

-

-

-

-



-

-

-





















(42)

-

-

-

-

-

-

-

-

-



















45

-

-

-

-

-

-

-

-

-



















(48)

-

-

-

-

-

-

-

-

-



















50

-

-

-

-

-

-

-

-

-



















(55)

-

-

-

-

-

-

-

-

-

-

















60

-

-

-

-

-

-

-

-

-

-

















(65)

-

-

-

-

-

-

-

-

-

-

-















70

-

-

-

-

-

-

-

-

-

-

-



Стандартные длины





(75)

-

-

-

-

-

-

-

-

-

-

-















80

_

-

-

-

-

-

-

-

-

-

-















(85)

-

-

-

-

-

-

-

-

_

-

-

-













90

-

-

-

-

-

-

-

-

-

-

-

-













(95)

-

-

-

-

-

-

-

-

-

-

-

-













100

-

-

-

-

-

-

-

-

-

-

-

-













110

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-





120

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-



Примечания

1. Длины винтов, заключенные в скобки, применять не рекомендуется.

2. Винты с номинальными длинами, расположенными выше пунктирной линии, изготовляют с резьбой до головки (b = 1 - а).

Диаметр стержня приблизительно равен среднему диаметру резьбы или равен наружному диаметру резьбы.

2 Технические требования

Таблица 3

Материал

Углеродистая сталь

Коррозионностойкая, жаропрочная, жаростойкая и теплоустойчивая сталь

Цветные сплавы

Общие технические требования

ГОСТ 1759.0

Резьба

размеры

Профиль и основные размеры

стандарт

ГОСТ 9150, ГОСТ 24705

допуски

6g

стандарт

ГОСТ 16093

Механические свойства

классы прочности и группы

3.6. 4.6. 4.8.
5.6. 5.8. 6.6. 8.8

21-26

31-35

стандарт

ГОСТ 1759.4

ГОСТ 1759.0

Допуски

классы точности

А и В

стандарт

неуказанные в таблицах 1 и 2 допуски размеров, отклонений формы и расположения поверхностей - ГОСТ 1759.1

Поверхность изделия

Допустимые дефекты поверхности - ГОСТ 1759.2

Без покрытия и с покрытием - ГОСТ 1759.0, ГОСТ 9.301, ГОСТ 9.303

Методы контроля

Размеры, отклонения формы и расположения поверхностей - ГОСТ 1759.1

Дефекты поверхности - ГОСТ 1759.2

Механические свойства

ГОСТ 1759.4

ГОСТ 1759.0

Покрытие - ГОСТ 9.302

Приемка

ГОСТ 17769

Маркировка и упаковка

ГОСТ 1759.0. ГОСТ 18160

Пример условного обозначения винта с цилиндрической головкой, класса точности А, диаметром резьбы d = 8 мм, с крупным шагом резьбы, с полем допуска резьбы 6g. длиной l = 50 мм, класса прочности 4.8, без покрытия:

Винт AM8-6g×50.48 ГОСТ Р 50405-92

То же, класса точности В, с мелким шагом резьбы, с цинковым покрытием толщиной 6 мкм, хроматированным:

Винт M8×l-6g×50.48.016 ГОСТ Р 50405-92

Теоретическая масса винтов указана в приложении.


ПРИЛОЖЕНИЕ
(справочное)
Теоретическая масса винтов

Длина

Масса 1000 шт. стальных винтов с крупным шагом резьбы, кг ~, при номинальном диаметре резьбы d, мм

винта l, мм

M1

М1,2

M1,4

М1,6

М2

M2,5

М3

М3,5

М4

М5

М6

М8

М10

М12

М14

М16

М18

М20

2

0,024

0,037

0,053

0,073

-

-

-

-

-

-

-

-

-

-

-

-

-

-

2,5

0,027

0,040

0,057

0,079

0,151

-

-

-

-

-

-

-

-

-

-

-

-

-

3

0,029

0,044

0,061

0,084

0,160

0,272

0,470

-

-

-

-

-

-

-

-

-

-

-

3,5

0,031

0,047

0,066

0,090

0,169

0,286

0,492

-

-

-

-

-

-

-

-

-

-

_

4

0,033

0,050

0,070

0,096

0,178

0,301

0,513

0,727

1,022

-

-

-

-

-

-

-

-

-

5

0,037

0,057

0,079

0,107

0,196

0,330

0,557

0,785

1,098

-

-

-

-

-

-

-

-

-

6

0,042

0,064

0,088

0,118

0,214

0,360

0,600

0,844

1,175

2,078

-

-

-

-

-

-

-

-

7

0,046

0,070

0,097

0,129

0,232

0,389

0,643

0,902

1,251

2,200

3,394

-

-

-

-

-

-

-

8

0,050

0,077

0,106

0,141

0,250

0,418

0,687

0,961

1,328

2,322

3,569

-

-

-

-

-

-

-

9

0,055

0,084

0,115

0,152

0,268

0,448

0,730

1,019

1,404

2,445

3,743

-

-

-

-

-

-

-

10

0,059

0,090

0,124

0,163

0,286

0,477

0,773

1,078

1,481

2,567

3,918

7,886

-

-

-

-

-

-

11

-

0,097

0,133

0,174

0,304

0,506

0,816

1,136

1,557

2,689

4,093

8,201

-

-

-

-

-

-

12

-

0,104

0,142

0,186

0,322

0,535

0,860

1,195

1,634

2,811

4,267

8,516

14,60

-

-

-

-

-

13

-

-

-

0,197

0,340

0,565

0,903

1,254

1,710

2,933

4,442

8,831

15,10

-

-

-

-

-

14

-

-

-

0,208

0,358

0,594

0,946

1,312

1,786

3,056

4,617

9,146

15,60

-

-

-

-

-

16

-

-

-

0,231

0,394

0,653

1,033

1,429

1,932

3,300

4,966

9,777

16,60

-

-

-

-

-

18

-

-

-

-

0,431

0,711

1,120

1,546

2,092

3,544

5,315

10,408

17,59

25,64

-

-

-

-

20

-

-

-

-

0,468

0,770

1,206

1,663

2,245

3,789

5,664

11,040

18,58

27,08

-

-

-

-

22

-

-

-

-

-

0,829

1,293

1,780

2,398

4,033

6,014

11,670

19,58

28,53

-

-

-

-

25

-

-

-

-

-

0,917

1,423

1,956

2,627

4,400

6,537

12,617

21,08

30,70

44,68

-

-

-

28

-

-

-

-

-

-

1,553

2,132

2,857

4,766

7,061

13,563

22,57

32,87

47,64

-

-

-

30

-

-

-

-

-

-

1,640

2,249

3,010

5,011

7,411

14,194

23,57

34,32

49,62

68,70

-

-

32

-

-

-

-

-

-

-

2,366

3,162

5,255

7,760

14,824

24,57

35,77

51,60

71,35

-

-

35

-

-

-

-

-

-

-

2,541

3,392

5,622

8,284

15,771

26,05

37,94

54,57

75,33

98,76

-

38

-

-

-

-

-

-

-

-

3,621

5,988

8,808

16,717

27,56

40,11

57,53

79,31

103,70

-

40

-

-

-

-

-

-

-

-

3,774

6,232

9,157

17,348

28,56

41,56

59,51

81,96

107,00

138,2

42

-

-

-

-

-

-

-

-

-

6,477

9,506

17,979

29,55

43,01

61,49

84,62

110,29

142,3

45

-

-

-

-

-

-

-

-

-

6,844

10,031

18,925

31,05

45,18

64,46

88,60

115,23

148,5

48

-

-

-

-

-

-

-

-

-

7,210

10,554

19,872

32,55

47,35

67,43

92,57

120,17

154,7

50

-

-

-

-

-

-

-

-

-

7,464

10,904

20,503

33,54

48,80

69,40

95,22

123,47

158,9

55

-

-

-

-

-

-

-

-

-

-

11,777

22,080

36,04

52,42

74,35

101,85

131,70

169,3

60

-

-

-

-

-

-

-

-

-

-

12,650

23,657

38,53

56,03

79,29

108,49

139,94

179,6

65

-

-

-

-

-

-

-

-

-

-

-

25,234

41,02

59,65

84,23

115,11

148,18

190,1

70

-

-

-

-

-

-

-

-

-

-

-

26,811

43,52

63,27

89,18

121,75

156,41

200,4

75

-

-

-

-

-

-

-

-

-

-

-

28,388

46,01

66,89

94,12

128,38

164,65

210,8

80

-

-

-

-

-

-

_

-

-

-

-

29,965

48,50

70,51

99,07

135,01

172,89

221,2

85

-

-

-

-

-

-

-

-

-

-

-

-

51,00

74,12

104,02

141,64

181,12

231,5

90

-

-

-

-

-

-

-

-

-

-

-

-

53,49

77,74

108,96

148,27

189,37

241,9

95

-

-

-

-

-

-

-

-

-

-

-

-

55,98

81,36

113,90

154,90

197,60

252,3

100

-

-

-

-

-

-

-

-

-

-

-

-

58,48

84,98

118,84

161,52

205,84

262,7

110

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

222,31

283,4

120

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

304.2

Примечание - Для определения массы винтов из алюминиевого сплава значения масс, указанные в таблице, следует умножить на коэффициент 0,356, из латуни - на 1,08.


ИНФОРМАЦИОННЫЕ ДАННЫЕ

ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 9.301-86

2

ГОСТ 9.302-88

2

ГОСТ 9.303-84

2

ГОСТ 1759.0-87

2

ГОСТ 1759.1-82

2

ГОСТ 1759.2-82

2

ГОСТ 1759.4-87

2

ГОСТ 9150-2002

2

ГОСТ 16093-2004

2

ГОСТ 17769-83

2

ГОСТ 18160-72

2

ГОСТ 24705-2004

2
