ГОСУДАРСТВЕННЫЙ
СТАНДАРТ СОЮЗА ССР ЛИФТЫ ЭЛЕКТРИЧЕСКИЕ ГРУЗОВЫЕ
МАЛЫЕ Основные
параметры и размеры ГОСТ 8824-84 ГОСУДАРСТВЕННЫЙ
СТАНДАРТ СОЮЗА ССР
Дата введения 01.01.86 1. Настоящий стандарт
распространяется на электрические малые грузовые лифты общего назначения (далее
- лифты), устанавливаемые в общественных зданиях, вспомогательных зданиях
промышленных предприятий и предназначаемые для подъема и спуска грузов. 2.
Лифты должны изготавливаться в соответствии с требованиями настоящего стандарта
и ГОСТ 22011. 3. Основные параметры лифтов
должны соответствовать указанным в табл. 1. 4. Отклонение рабочей
скорости не должно превышать ±15 % значения номинальной скорости, указанной в
табл. 1. 5. Конструктивное исполнение
основных частей лифтов должно соответствовать указанному в табл. 2. 6. Основные размеры лифтов
должны соответствовать указанным на чертеже и в табл. 3. Чертеж не определяет
конструкцию лифта. 7. Разность диагоналей шахты
(в плане) не должна быть более 25 мм. 8. Отклонение стен шахты от
вертикальной плоскости допускается в пределах допусков на ширину и глубину
шахты, указанных в табл. 3. 9. В машинном помещении
лифта должны быть фасадная и боковая двери. Таблица 1
* Лифты изготавливают по согласованию с изготовителем. ** Лифты со
скоростью 0,25 м/с изготавливают по согласованию с изготовителем. *** Для лифтов, поставляемых на экспорт. *4 Для лифтов грузоподъемностью 100 кг, которые допускается изготовлять до 01.01.93. (Измененная редакция, Изм. №
1). Таблица 2
* Для лифтов грузоподъемностью 40 кг наличие противовеса не является обязательным. ** Для лифтов грузоподъемностью 100 кг со скоростью 0,5 м/с. *** Кроме лифтов грузоподъемностью
100 кг со скоростью 0,5 м/с. (Измененная редакция, Изм. №
1). Таблица
3 Размеры в мм
* Необходимое расстояние h4 для каждой погрузочной площадки указывают при заказе лифта. ** Для лифтов со скоростью 0,5 м/с. Примечание. В скобках указаны наружные размеры кабины. (Измененная редакция, Изм. №
1). 10. На верхней погрузочной
площадке на расстоянии не более 3 м от шахты лифта должно быть предусмотрено
место или ниша шириной 1 м, высотой 2 м и глубиной не менее 0,7 м для установки
электрооборудования. 11. Строительная часть
лифтов должна соответствовать требованиям технической документации базовой
организации по стандартизации лифтов. 12. Лифты, предназначенные
для двух остановок высотой подъема до 5,2 м, допускается изготавливать в
металлокаркасной шахте. (Введен дополнительно, Изм.

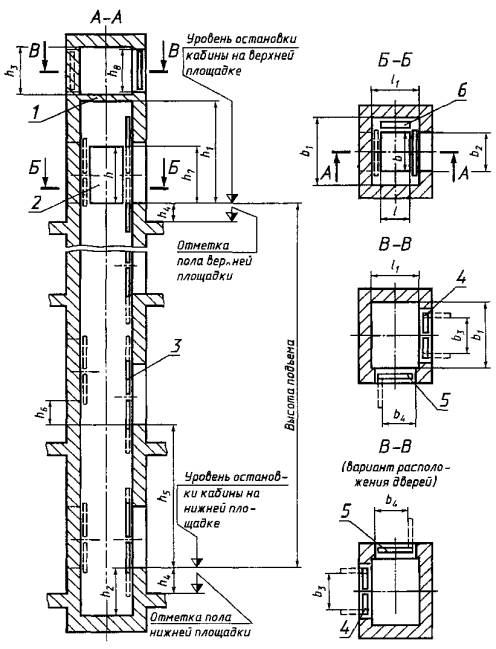

№ 1). 1 - перекрытие шахты, 2 - кабина, 3 - дверь шахты, 4 - фасадная дверь, 5 - боковая дверь, 6 - противовес ПРИЛОЖЕНИЕ
Справочное ИНФОРМАЦИОННЫЕ ДАННЫЕ О СООТВЕТСТВИИ НАСТОЯЩЕГО СТАНДАРТА СТ СЭВ 4326-83Таблица 1 ГОСТ 8824-84 Грузоподъемность лифтов
соответствует указанной в табл. 1 СТ СЭВ 4326-83. Номинальная скорость
движения кабины лифта соответствует указанной в табл. 1 СТ СЭВ 4326-83. Таблица 3 ГОСТ
8824-84 Внутренние размеры кабины
(ширина, глубина, высота) соответствуют указанным в табл. 1 СТ СЭВ 4326-83. Размеры дверного проема
шахты соответствуют указанным в табл. 1 СТ СЭВ 4326-83. ИНФОРМАЦИОННЫЕ ДАННЫЕ 1. РАЗРАБОТАН И ВНЕСЕН
Министерством строительного, дорожного и коммунального машиностроения РАЗРАБОТЧИКИ Б.А. Левин (руководитель темы), Е.А. Нефедов, Е.В. Эмме 2. УТВЕРЖДЕН И ВВЕДЕН В
ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам строительства
от 30 марта 1984 г. № 38 3. Стандарт соответствует СТ
СЭВ 4326-83 в части, указанной в приложении 4. Стандарт полностью
соответствует международному стандарту ИСО 4190-3-82 5. ВЗАМЕН ГОСТ 8824-67, ГОСТ
8825-67 6. ССЫЛОЧНЫЕ
НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
7. ПЕРЕИЗДАНИЕ с Изменением
№ 1, утвержденным в ноябре 1985 г. (ИУС 2-86) |
|
|
