ГОСТ 16483.15-72 МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ ДРЕВЕСИНА МЕТОД
ОПРЕДЕЛЕНИЯ ВОДОПРОНИЦАЕМОСТИ
Содержание МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
Постановлением Государственного комитета
стандартов Совета Министров СССР от 21.12.72 № 2300 дата введения установлена 01.07.74 Ограничение срока действия
снято по протоколу № 3-94 Межгосударственного совета по стандартизации,
метрологии и сертификации (ИУС 4-94) Переиздание (август 2005 г.) с Изменением №
1, утвержденным в июне 1984 г. (ИУС 9-84). Настоящий стандарт устанавливает метод определения водопроницаемости
древесины вдоль и поперек волокон в радиальном и тангентальном направлениях при

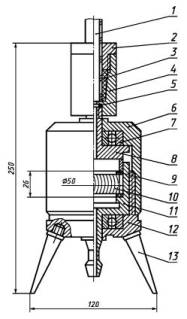

увлажнении образцов под давлением с одной поверхности. 1. АППАРАТУРА И МАТЕРИАЛЫПрибор (см. чертеж), обеспечивающий измерение проницаемости воды с
погрешностью не более 0,2 см3 при давлении (1 · 104 ± 3 · 102)
Па. Штангенциркуль по ГОСТ 166-89. Замазка гидроизоляционная (из канифоли, воска, парафина в соотношении
2:1:1). Вода дистиллированная по ГОСТ 6709-72. Масло индустриальное по ГОСТ 20799-88. Аппаратура и материалы по ГОСТ 16483.7-71. 1 - стеклянная трубка; 2 -
пробка сальника; 3 - резиновая трубка; 4 - корпус сальника; 5
- резиновая прокладка; 6 - верхняя часть корпуса; 7 - подшипник; 8
- верхний зажим; 9 - кольцевая резиновая прокладка; 10 -
образец; 11 - нижний зажим; 12 - нижняя часть корпуса; 13 -
шпилька 2. ПОДГОТОВКА К ИСПЫТАНИЮ2.1. Образцы изготовляют в форме цилиндра диаметром 47 мм и высотой 20 мм
в радиальном или тангентальном направлениях или вдоль волокон. 2.2. Изготовление, влажность и количество образцов должны соответствовать
требованиям ГОСТ
16483.0-89. При определении минимального количества образцов коэффициент вариации
должен быть 15 %. 2.3. Высоту образцов измеряют с погрешностью не более 0,1 мм. 2.4. Боковую поверхность образцов изолируют гидроизоляционной замазкой
толщиной 2 - 3 мм. 3. ПРОВЕДЕНИЕ ИСПЫТАНИЯ3.1. В верхнюю часть корпуса прибора наливают воду. Через сальник
присоединяют стеклянную трубку, доливают воду и сверху добавляют 1 - 2 капли
масла. Высота столба воды должна быть (100 ± 3) см. 3.2. Расход воды определяют по перемещению мениска в трубке на границе
«вода-масло». Каждое из первых 10 измерений проводят через 10 - 12 ч,
последующие - через каждые 2 - 3 сут. При испытании образцов древесины
труднопроницаемых пород допускается увеличивать интервал между измерениями в
два раза. После каждого измерения в трубку доливают воду до первоначальной отметки. Испытания заканчивают при установлении постоянного суточного расхода
воды, когда разность между результатами двух последовательных измерений не
будет превышать 0,2 см3/сут. 3.3. Влажность образцов определяют по ГОСТ 16483.7-71. Пробой для
определения влажности является часть образца, не покрытая гидроизоляционной
замазкой. (Измененная редакция, Изм. № 1). 4. ОБРАБОТКА РЕЗУЛЬТАТОВПоказателями водопроницаемости являются установившийся постоянный
суточный расход воды, максимальная влажность древесины при установившемся
постоянном расходе воды и зависимость расхода воды от времени выдержки. 4.1. Суточный расход воды (Vc), см3/сут, вычисляют по формуле где V - расход воды между двумя
последовательными измерениями, см3; t - продолжительность испытания между двумя
последовательными измерениями, сут. 4.2. Максимальную влажность образца (Wmax) в процентах вычисляют с точностью до 1 % по формуле где m - масса пробы до
высушивания, г; m0 - масса пробы после
высушивания, г. 4.3. График зависимости расхода воды строят в координатах «расход воды -
время выдержки» до окончания увлажнения образца, чтобы в случае необходимости
можно было продолжить испытание. 4.4. Статистическую обработку опытных данных выполняют по ГОСТ
16483.0-89. 4.5. Результаты испытаний и расчетов заносят в протокол испытаний (см.
приложение). ПРИЛОЖЕНИЕ
|
Маркировка
образца |
Начальное
положение мениска |
Расход воды,
см3, при измерениях: |
Суточный
расход воды Vc, см3/сут., при
измерениях: |
Показатели
водопроницаемости |
|||||||||||||
1 |
2 |
3 |
4 |
5 |
6 |
и т.д. |
1 |
2 |
3 |
4 |
5 |
6 |
и т.д. |
Установившийся
постоянный суточный расход воды, см3/сут |
Максимальная
влажность образца, Wmax, % |
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
«___»
__________ 19____ г. Подпись ____________
|
|
