ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР ЕДИНАЯ
СИСТЕМА ТЕХНОЛОГИЧЕСКОЙ ДОКУМЕНТАЦИИ ПРАВИЛА
ОФОРМЛЕНИЯ ГОСТ
3.1507-84 ГОСУДАРСТВЕННЫЙ
КОМИТЕТ СССР ПО СТАНДАРТАМ Москва РАЗРАБОТАН
Государственным комитетом СССР по стандартам ИСПОЛНИТЕЛИ В.
Ф. Курочкин, канд. техн. наук; Ю.
Я. Венгеровский, канд. техн. наук; Б.
С. Мендриков; Е. А. Лобода; А. Ю. Шабурин ВНЕСЕН
Государственным комитетом СССР по стандартам Член Госстандарта В. Н. Шахурин УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ
Постановлением Государственного комитета СССР по стандартам от 30 октября 1984
г. № 3777 ГОСУДАРСТВЕННЫЙ СТАНДАРТ
СОЮЗА ССР
Постановлением Государственного комитета
СССР по стандартам от 30 октября 1984 г. № 3777 срок введения установлен с 01.01.86 1. Настоящий стандарт устанавливает правила
оформления технологических документов (далее - документов), разрабатываемых с
применением различных методов проектирования на единичные, типовые, групповые
технологические процессы (операции) (далее - ЕТП, ТТП, ГТП, ТО, ГО) испытаний,
применяемых при изготовлении или ремонте изделий и их составных частей. 2. В зависимости от применяемых методов
проектирования для описания технологических процессов (операций) следует
применять формы маршрутных карт (МК) по ГОСТ 3.1118-82: формы 2 и 1б; 4 и 3б - при
неавтоматизированном проектировании документов; формы 6 и 5а - при автоматизированном
проектировании документов. 3. При разработке ТТП, ГТП, ТО и ГО дополнительно
к формам МК следует применять ведомости деталей (сборочных единиц, изделий),
предназначенные для указания переменной информации, относящейся к каждому
обозначению испытуемого изделия или его составных частей. 4. Ведомости деталей (сборочных единиц) к
типовым (групповым технологическим процессам (операциям), далее - ВТП (ВТО),
следует составлять по формам ВТП (ВТО) ГОСТ
3.1121-84. Выбор формы предоставляется на усмотрение разработчика. 5. При комплектовании документов и их
оформлении следует руководствоваться для комплектов документов: на ЕТП - ГОСТ 3.1119-83; на ТТП, ГТП, ТО, ГО - ГОСТ
3.1121-84. 6. При описании технологических процессов
(операций) испытаний формы МК выполняют функции других видов технологических
документов: для ЕТП - карт технологических процессов
(КТП) или операционных карт (ОК); для ТТП, ГТП, ТО, ГО - карт типовых
(групповых) операций (КТО). 7. Независимо от использования форм МК в
качестве других видов документов запись данных по технологическим режимам
испытаний следует выполнять: непосредственно в тексте описания
операции (перехода) при указании 2-3 разновидностей режимов; с выделением специальной строки,
располагаемой после текста описания операции (перехода) и с соответствующей
привязкой к служебному символу «Р» при указании более трех разновидностей
одновременно применяемых режимов. 8. При указании режимов испытаний следует
применять их условные обозначения в соответствии с требованиями действующих нормативно-технических
документов, например, для указания температуры - Т, времени - t, давления - Р и т. д. 9. Указание данных по технологической
оснастке, имеющих общий характер применения для всей операции, следует
выполнять после записи содержания первого перехода, с исключением дублирования
указания данных в последующих переходах. 10. При наличии графических иллюстраций к
текстовым документам эти указания следует выполнять на КЭ по ГОСТ
3.1105-84. В целях рационального сокращения объема проектируемой
документации и при условии выполнения графических иллюстраций без применения
средств механизации и автоматизации допускается в нижней части форм МК не
указывать изображение строк (на уровне 6-8-й строки) для использования этой
зоны для графических иллюстраций. При отсутствии необходимости заполнять
указанные зоны графическими иллюстрациями в них следует размещать текстовую
информацию в соответствии с установленными правилами по их заполнению. 11. При применении форм МК, выполняющих
функции ОК и КТО для испытаний, их оформление следует производить с учетом
следующих дополнительных требований: графы 3 и 5 по ГОСТ 3.1103-83 - не
заполнять; указание данных по «Тв»
и «То» выполнять с привязкой к каждому переходу в
соответствующих графах, где размещается информация «Tп.з.» и
«Тшт.»; при применении указанных форм в условиях
разработки с использованием средств механизации допускается не указывать
частично или полностью графическое изображение строк. 12. При выполнении исполнителем прочих
работ, непосредственно связанных с испытанием изделий и (или) их составных
частей (контролем, пломбированием, оформлением сопроводительной технической
документации и т. д.), указанные действия следует описывать в виде отдельных
технологических переходов (операций) в том документе, в котором описано

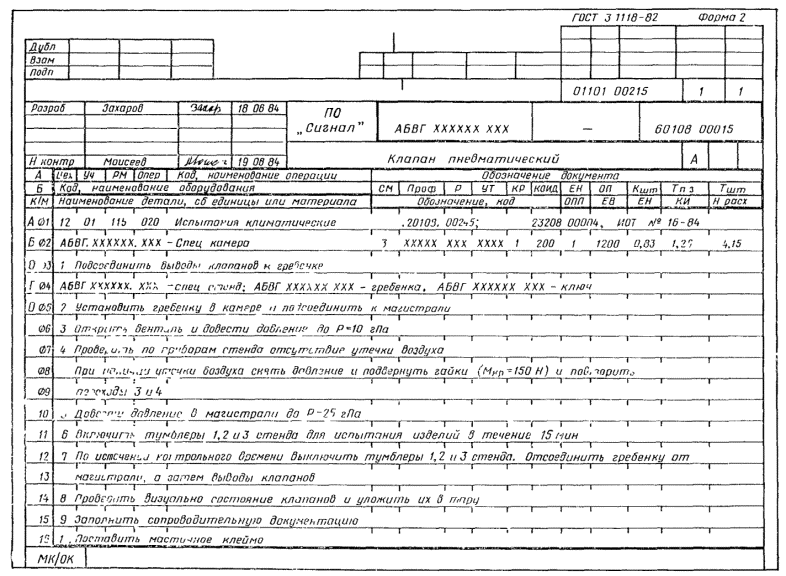

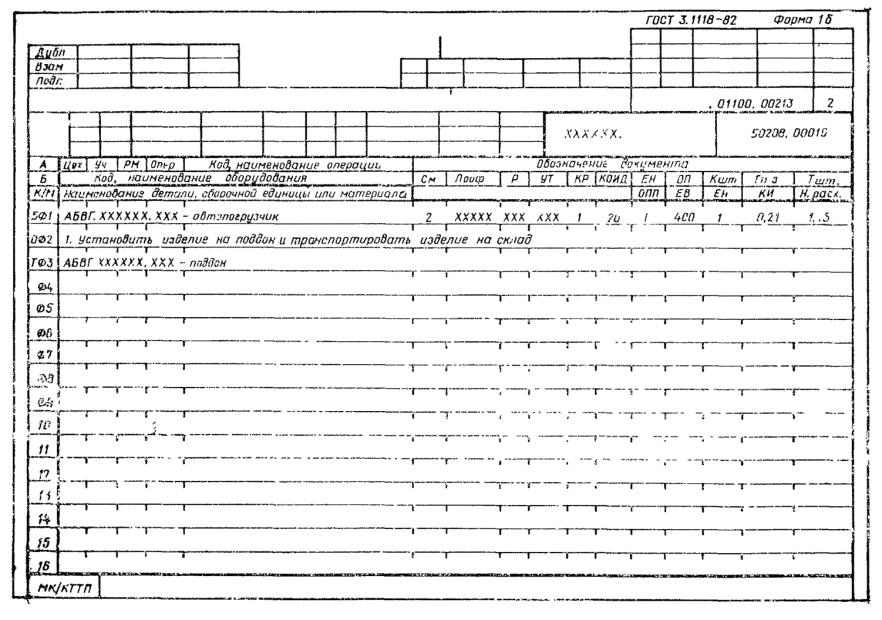

содержание операций испытания. 13. Пример оформления операции испытания,

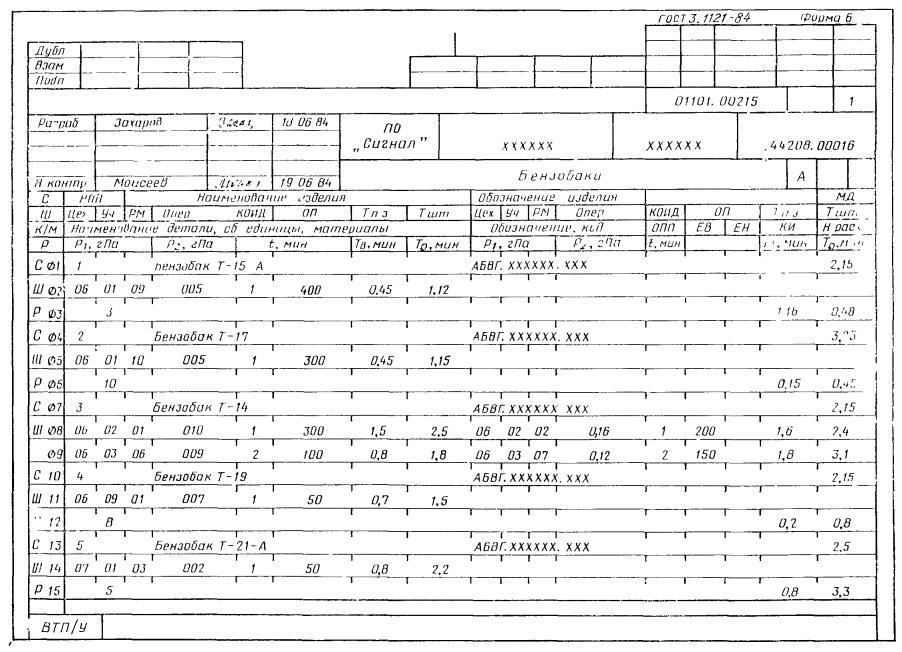

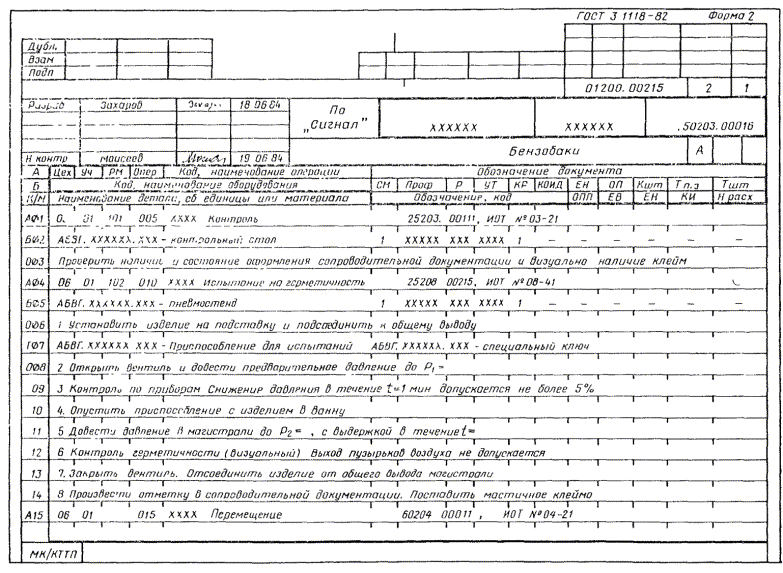

выполненный на МК, приведен в рекомендуемом приложении 1. 14. Пример оформления документов на
типовой процесс испытаний, выполненный на формах МК и ВТП, приведен в
рекомендуемом приложении 2. ПРИЛОЖЕНИЕ 1
|
|
|
