ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
Дата
введения 01.01.72 1. Настоящий стандарт распространяется на шестигранные низкие гайки с уменьшенным
размером «под ключ» класса точности А с диаметром резьбы от 8 до 48 мм. (Измененная

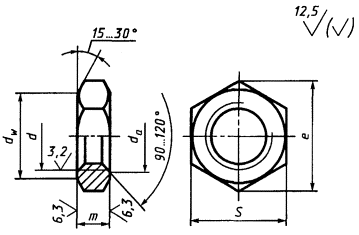

редакция, Изм. № 4). 2. Конструкция и размеры гаек должны соответствовать указанным на чертеже и в таблице. (Измененная
редакция, Изм. № 2-7). (Измененная
редакция, Изм. № 2, 4). 3а. Не установленные настоящим стандартом допуски размеров,
отклонений формы и расположения поверхностей и методы контроля - по ГОСТ 1759.1. 3б. Допустимые дефекты поверхности гаек и методы контроля -
по ГОСТ 1759.3. 3а, 3б. (Введены
дополнительно, Изм. № 5). 4. (Исключен,
Изм. № 5). 5. Технические требования - по ГОСТ 1759.0. 6. (Исключен,
Изм. № 2). 7. Масса гаек указана в приложении 1. 8. (Исключен,
Изм. № 4). мм
Примечание. Размеры
гаек, заключенные в скобки, применять не рекомендуется. Пример
условного обозначения гайки с диаметром резьбы d = 12 мм,
с крупным шагом резьбы с полем допуска 6Н, класса прочности 04, без покрытия: Гайка М12-6Н.04 ГОСТ
2526-70 То же, с крупным шагом резьбы с полем допуска 6Н, класса прочности 04,
из стали марки А12, без покрытия: Гайка М12-6Н.04А ГОСТ
2526-70 То же, с мелким шагом резьбы с полем допуска 6Н, класса прочности 05,
из стали марки 40Х, с покрытием 01 толщиной 6 мкм: Гайка М12´1,25-6Н.05.40Х.016 ГОСТ 2526-70 Справочное Масса
стальных гаек с крупным шагом резьбы
Для определения массы гаек из
других материалов значения массы, указанные в таблице, следует умножить на коэффициенты:
0,356 - для алюминиевого сплава; 1,080 - для латуни. ПРИЛОЖЕНИЕ 1. (Измененная редакция, Изм. №
4, 6, 7). ПРИЛОЖЕНИЕ 2. (Исключено, Изм. № 7). ИНФОРМАЦИОННЫЕ
ДАННЫЕ 1. РАЗРАБОТАН И ВНЕСЕН Министерством черной металлургии СССР РАЗРАБОТЧИКИ И.Н. Недовизий, канд. техн. наук; Б.М. Ригмант; В.И. Мокринский, канд.
техн. наук 2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением
Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от
18.02.70 № 178 3. ВЗАМЕН ГОСТ 2526-62 4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
5. Ограничение срока действия
снято по протоколу № 5-94 Межгосударственного Совета по стандартизации,
метрологии и сертификации (ИУС 11-12-94) 6. ПЕРЕИЗДАНИЕ (сентябрь 1998
г.) с Изменениями № 2, 3, 4, 5, 6, 7, утвержденными в феврале 1974 г., марте
1981 г., июне 1983 г., мае 1985 г., марте 1989 г., июле 1995 г. (ИУС 3-74,
6-81, 11-83, 8-85, 6-89, 9-95) |
|
|
