ГОСУДАРСТВЕННЫЕ СТАНДАРТЫ

Единая система конструкторской документации

ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ В СХЕМАХ

ЭЛЕМЕНТЫ КОММУТАЦИОННОГО ПОЛЯ КОММУТАЦИОННЫХ СИСТЕМ

ГОСТ 2.757-81

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ

Москва 1998

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Единая система конструкторской документации

ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ В СХЕМАХ.

ЭЛЕМЕНТЫ КОММУТАЦИОННОГО ПОЛЯ КОММУТАЦИОННЫХ СИСТЕМ

Unified system for design documentation.
Graphic designations in diagrams.
Commutational field elements of commutational systems

ГОСТ
2.757-81*

Постановлением Государственного комитета СССР по стандартам от 31 марта 1981 г. № 1698 срок введения установлен

с 01.07.81

1. Настоящий стандарт устанавливает условные графические обозначения элементов коммутационного поля коммутационных систем на схемах, выполняемых вручную или автоматизированным способом, изделий всех отраслей промышленности и строительства.

(Измененная редакция, Изм. № 1).

2. Обозначения элементов коммутационного поля приведены в таблице. Примеры применения в схемах обозначений элементов коммутационного поля (см. приложение).

Наименование

Обозначение

1. Звено коммутации

2. Звено коммутации с изображением входов и выходов: Общее обозначение

с Х входами и Y выходами

содержащее Z групп, каждая имеющая Х входов и Y выходов

3. Звено коммутации с одной группой входов и любым числом групп выходов:

общее обозначение



с определенным числом входов и выходов в группах, например, 10 входов, 7 выходов в первой группе и 8 выходов во второй группе

4. Звено коммутации с любым числом групп входов и выходов:



общее обозначение

с определенным числом групп входов и групп выходов, например, числом групп входов 2, числом входов в каждой группе 10 и 20; числом групп выходов 3 и числом выходов в каждой группе 6, 7, 8

5. Звено коммутации с любым числом групп входов с линиями двустороннего действия в каждой и любым числом групп выходов с исходящими и входящими линиями одностороннего действия

6. Маркируемая коммутационная ступень (вход и выход обозначают точками):



с одним звеном коммутации

с двумя звеньями коммутации

с тремя звеньями коммутации

смешанная, с одним, двумя и тремя звеньями коммутации

7. Ступень искания:

с одним звеном коммутации

смешанная, с одним, двумя и тремя звеньями коммутации

Коммутационный каскад, содержащий три соединительных каскада

8. m пространственно-разделенных цепей

9. Многоканальная система передач с временным разделением каналов (и - количество многоканальных систем передач с Х временными каналами каждая)

10. Временной канал с номером Y

(Измененная редакция, Изм. № 1).

ПРИЛОЖЕНИЕ

Справочное

ПРИМЕРЫ ЭЛЕКТРИЧЕСКИХ СТРУКТУРНЫХ СХЕМ КОММУТАЦИОННЫХ СИСТЕМ

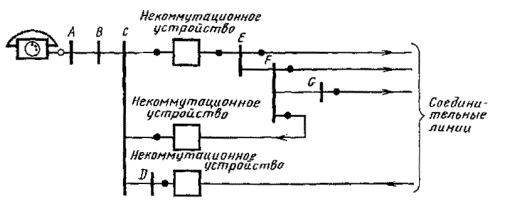

Пример 1.

Система коммутационная, содержащая две маркируемые коммутационные ступени AВС или ABCD и Е, EF или EFG, соединенные через некоммутационное устройство.

Соединения осуществляются следующим образом:

входящие - через DCBA;

внутристанционные - через АВС, ЕF и СВА;

исходящие - через АВС и либо Е, либо EF, либо EFG.

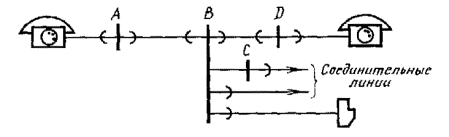

Пример 2.

Система коммутационная с тремя ступенями искания.

А - ступень предварительного искания; В или ВС - ступень группового искания; D - ступень линейного искания

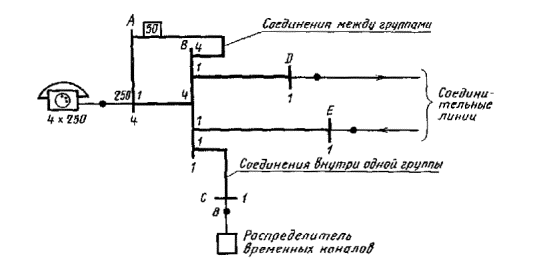

Пример 3.

Многоканальная система передач с временным разделением каналов, в которой 1000 абонентских линий разделены следующим образом:

четыре группы по 250 линий;

50 временных каналов;

8 распределителей временных каналов, общих для всей системы.

Соединения между абонентами разных групп осуществляют через три звена коммутации AВС.

Соединения между абонентами внутри одной группы осуществляют через шесть звеньев коммутации: АВС - распределитель временных каналов СВА.

Внешние соединения осуществляют через три звена коммутации:

ABD - исходящие;

ЕВА - входящие.
