МИНИСТЕРСТВО ВНУТРЕННИХ ДЕЛ РОССИЙСКОЙ ФЕДЕРАЦИИ

ГОСУДАРСТВЕННАЯ ПРОТИВОПОЖАРНАЯ СЛУЖБА

УСТАНОВКИ ВОДЯНОГО И ПЕННОГО
ПОЖАРОТУШЕНИЯ АВТОМАТИЧЕСКИЕ.
УЗЛЫ УПРАВЛЕНИЯ.
ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ.
МЕТОДЫ ИСПЫТАНИЙ

НПБ 83-99

Москва 2000

Разработаны Федеральным государственным учреждением «Всероссийский ордена "Знак Почета" научно-исследовательский институт противопожарной обороны Министерства внутренних дел Российской Федерации» (ФГУ ВНИИПО МВД России) (С.Г. Ца-риченко, В.А. Былинкин, Л.М. Мешман, В.В. Алешин, Р.Ю. Губин).

Внесены ФГУ ВНИИПО МВД России.

Подготовлены к утверждению Главным управлением Государственной противопожарной службы Министерства внутренних дел Российской Федерации (ГУГПС МВД России) (В.А. Дубинин).

Утверждены и введены в действие приказом ГУГПС МВД России от 29 декабря 1999 г. № 103.

Дата введения в действие 1 июля 2000 г.

Вводятся впервые.

МИНИСТЕРСТВО ВНУТРЕННИХ ДЕЛ РОССИЙСКОЙ ФЕДЕРАЦИИ

ГОСУДАРСТВЕННАЯ ПРОТИВОПОЖАРНАЯ СЛУЖБА

УСТАНОВКИ ВОДЯНОГО И ПЕННОГО
ПОЖАРОТУШЕНИЯ АВТОМАТИЧЕСКИЕ.
УЗЛЫ УПРАВЛЕНИЯ.
ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ.
МЕТОДЫ ИСПЫТАНИЙ

AUTOMATIC WATER AND FOAM FIRE
EXTINGUISHING INSTALLATIONS.
WET AND DRY SYSTEM ALARM STATIONS.
GENERAL TECHNICAL REQUIREMENTS.
TEST METHODS

НПБ 83-99

Дата введения 01.07.2000

I. ОБЛАСТЬ ПРИМЕНЕНИЯ

1. Настоящие нормы распространяются на узлы управления (УУ) автоматических водяных и пенных спринклерных и дренчерных установок пожаротушения.

2. Настоящие нормы устанавливают общие требования к УУ и их комплектующему оборудованию, а также методы их испытаний, в том числе сертификационных в области пожарной безопасности.

3. Требования настоящих норм являются обязательными.

4. С введением в действие настоящих норм отменяется действие норм НПБ 52-96 и НПБ 53-96.

II. ОПРЕДЕЛЕНИЯ

5. В настоящих нормах применяют следующие термины с соответствующими определениями:

узел управления - совокупность устройств (трубопроводная арматура, запорные и сигнальные устройства, ускорители их срабатывания, устройства, снижающие вероятность ложных срабатываний, измерительные приборы), которые расположены между подводящим и питающим трубопроводами спринклерных и дренчерных установок водяного и пенного пожаротушения и предназначены для контроля состояния и проверки работоспособности указанных установок в процессе эксплуатации, а также для пуска огнетушащего вещества, выдачи управляющего импульса для включения пожарных насосов и оповещения о пожаре.

запорное устройство - устройство, предназначенное для подачи, регулирования и перекрытия потока огнетушащёго вещества;

сигнально-пусковой клапан (далее по тексту - сигнальный клапан) - нормально закрытое запорное устройство, предназначенное для пуска огнетушащёго вещества при срабатывании оросителя или пожарного извещателя и выдачи управляющего гидравлического импульса;

дренажный клапан - нормально открытое запорное устройство, автоматически перекрывающее дренажную линию при срабатывании сигнального клапана;

сигнализатор давления - сигнальное устройство, реагирующее на изменение давления замыканием/размыканием контактной группы;

сигнализатор потока жидкости - сигнальное устройство, реагирующее на определенный расход жидкости в трубопроводе замыканием/размыканием контактной группы;

акселератор - устройство, обеспечивающее при срабатывании оросителя уменьшение времени срабатывания спринклерного воздушного сигнального клапана;

эксгаустер - устройство спринклерного воздушного сигнального клапана, обеспечивающее при срабатывании оросителя уменьшение времени сброса воздуха из питающего трубопровода;

гидроускоритель - устройство, обеспечивающее уменьшение времени срабатывания дренчерного сигнального клапана с гидроприводом;

камера задержки - устройство, установленное на линии сигнализатора давления и предназначенное для сведения к минимуму вероятности подачи ложных сигналов тревоги, вызываемых приоткрыванием сигнального клапана вследствие резких колебаний давления источника водоснабжения;

компенсатор - устройство с фиксированным отверстием, предназначенное для сведения к минимуму вероятности ложных срабатываний сигнального клапана, вызываемых утечками в питающем и/или распределительном трубопроводах;

искусственный загрязнитель воды - твёрдое вещество известного гранулометрического состава, предназначенное для искусственного загрязнения воды.

6. Остальные термины и определения - по ГОСТ 12.2.047, ГОСТ 24856, ГОСТ Р 50680, ГОСТ Р 51043 и НПБ 74-98.

III. КЛАССИФИКАЦИЯ И ОБОЗНАЧЕНИЕ УЗЛОВ УПРАВЛЕНИЯ

7. Узлы управления подразделяют:

7.1. По виду на:

- спринклерные (С);

- дренчерные (Д).

7.2. По среде заполнения питающего и распределительных трубопроводов на:

- водозаполненные (В);

- воздушные (Вз);

- водовоздушные (ВВз).

7.3. По виду привода дренчерного сигнального клапана на:

- гидравлические (Г);

- пневматические (П);

- электрические (Э);

- механические (М);

- комбинированные (сочетание литер Г, П, Э или М).

7.4. По рабочему положению на трубопроводе на:

- вертикальные (В);

- горизонтальные (Г);

- универсальные (У).

7.5. По типу соединения с арматурой на:

- фланцевые (Ф);

- муфтовые (М);

- штуцерные (III);

- хомутовые (X);

- комбинированные: фланцевые-муфтовые (ФМ), фланцевые-штуцерные (ФШ), фланцевые-хомутовые (ФХ), муфтовые-штуцерные (МШ), муфтовые-хомутовые (МХ), штуцер-ные-хомутовые (ШХ), муфтовые-фланцевые (МФ), штуцерные-фланцевые (ШФ), хомутовые-фланцевые (ХФ), штуцерные-муфтовые (ШМ), хомутовые-муфтовые (ХМ), хомутовые-штуцерные (ХШ).

Примечание. При двухбуквенном обозначении первая буква означает входное соединение, вторая - выходное соединение.

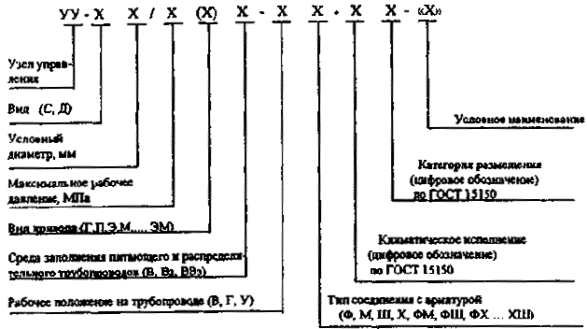

8. Обозначение УУ в технической документации должно иметь следующую структуру:

9. Примеры условных обозначений:

узла управления спринклерного с условным диаметром прохода 100 мм, максимальным рабочим давлением 1,2 МПа, для водозаполненного питающего трубопровода, с вертикальным рабочим положением на трубопроводе, фланцевым типом соединения с арматурой, климатического исполнения 0, категории размещения 4, торговая марка «Гранат»:

Узел управления УУ-С 100/1.2В-ВФ.04 - тип «Гранат»;

узла управления дренчерного с условным диаметром прохода 150 мм, максимальным рабочим давлением 1,6 МПа, с комбинированным гидроэлектрическим приводом, для воздушного питающего трубопровода, с горизонтальным рабочим положением на трубопроводе, фланцевым-хомутовым типом соединения с арматурой (ФХ), климатического исполнения 0, категории размещения 4, условное наименование «КБГМ-А»:

Узел управления УУ-Д 150/1,6(ГЭ)Вз-ГФХ.04 - тип «КБГМ-А».

IV. НОМЕНКЛАТУРА, КЛАССИФИКАЦИЯ И ОБОЗНАЧЕНИЕ ТЕХНИЧЕСКИХ СРЕДСТВ УЗЛОВ УПРАВЛЕНИЯ

10. Узлы управления могут включать в себя следующие основные устройства:

- запорное устройство;

- акселератор;

- эксгаустер;

- гидроускоритель;

- предохранительное устройство;

- фильтр;

- манометры;

- сигнализатор давления;

- сигнализатор потока жидкости (если используется взамен сигнального клапана);

- компенсатор;

- камеру задержки;

- трубопроводную обвязку.

11. Номенклатура запорных устройств включает в себя:

- спринклерные или дренчерные сигнальные клапаны;

- дренажные клапаны;

- обратные клапаны;

- задвижки;

- затворы;

- краны.

12. Объем комплектации УУ зависит от типа установок, в пределах конкретного вида УУ возможны вариации в номенклатуре изделий.

13. Сигнальные клапаны

13.1. Сигнальные клапаны подразделяют:

13.1.1. По виду на:

- спринклерные (КС);

- дренчерные (КД);

- спринклерно-дренчерные (КСД).

13.1.2. По рабочему положению на трубопроводе на:

- вертикальные (В);

- горизонтальные (Г);

- универсальные (У).

13.1.3. По среде заполнения питающего и распределительных трубопроводов на:

- водозаполненные (В);

- воздушные (Вз);

- водовоздушные (ВВз):

13.1.4. По типу соединения с арматурой на:

- фланцевые (Ф);

- муфтовые (М);

- штуцерные (Ш);

- хомутовые (X);

- комбинированные: фланцевые-муфтовые (ФМ), фланцевые-штуцерные (ФШ), фланцевые-хомутовые (ФХ), муфтовые-штуцерные (МШ), муфтовые-хомутовые (МХ), штуцерные-хомутовые (ШХ), муфтовые-фланцевые (МФ), штуцерные-фланцевые (ШФ), хомутовые-фланцевые (ХФ), штуцерные-муфтовые (ШМ), хомутовые-муфтовые (ХМ), хомутовые-штуцерные (ХШ).

Примечание. При двухбуквенном обозначении первая буква означает входное соединение, вторая - выходное соединение.

13.1.5. По типу привода дренчерных клапанов на:

- гидравлические (Г);

- пневматические (П);

- электрические (Э);

- механические (М);

- комбинированные (сочетание литер Г, П, Э или М).

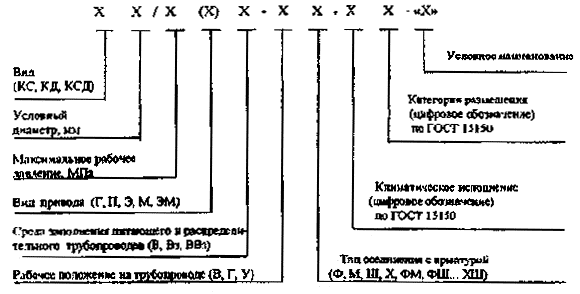

13.2. Обозначение сигнальных клапанов должно иметь следующую структуру:

Примечания. 1. В обозначении спринклерных клапанов тип привода не проставляют.

2. Рабочее положение на трубопроводе сигнальных клапанов типа У допускается не указывать.

13.3. Примеры условных обозначений:

клапана спринклерного с условным диаметром прохода 100 мм, максимальным рабочим давлением 1,2 МПа, для водозаполненного питающего трубопровода, с вертикальным рабочим положением на трубопроводе, фланцевым типом соединения с арматурой, климатического исполнения 0, категории размещения 4, с условным наименованием «ВС»:

Сигнальный спринклерный клапан КС 100/1,2 - ПВ/ВФ.04 -тип «ВС»;

клапана дренчерного, с условным диаметром прохода 150 мм, максимальным рабочим давлением 1,6 МПа, электрическим приводом, с любым рабочим положением на трубопроводе, для воздушного питающего трубопровода, фланцевым-хомутовым типом соединения с арматурой, климатического исполнения 0, категории размещения 4, с условным наименованием «Дренчер»:

Сигнальный дренчерный клапан КД 150/1,6(Э)Вз -УФХ.04 -тип «Дренчер».

14. Задвижки и затворы

14.1. Затворы и задвижки подразделяют:

14.1.1. По виду привода на:

- гидравлические (Г);

- пневматические (П);

- электрические (Э);

- ручные механические (М).

14.1.2. По рабочему положению на трубопроводе на:

- вертикальные (В);

- горизонтальные (Г);

- универсальные (У).

14.1.3. По типу соединения с арматурой на:

- фланцевые (Ф);

- муфтовые (М);

- штуцерные (Ш);

- хомутовые (X);

- комбинированные: фланцевые-муфтовые (ФМ), фланцевые-штуцерные (ФШ), фланцевые-хомутовые (ФХ), муфтовые-штуцерные (МШ), муфтовые-хомутовые (МХ), штуцерные-хомутовые (ШХ), муфтовые-фланцевые (МФ), штуцерные-фланцевые (ШФ), хомутовые-фланцевые (ХФ), штуцерные-муфтовые (ШМ), хомутовые-муфтовые (ХМ), хомутовые-штуцерные (ХШ).

Примечание. При двухбуквенном обозначении первая буква означает входное соединение, вторая - выходное соединение.

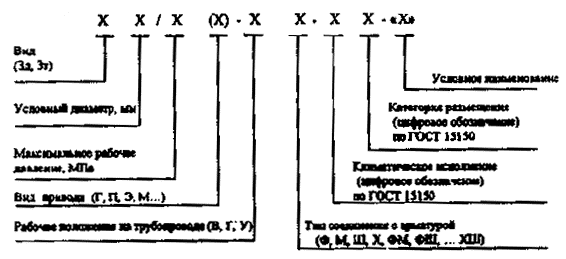

14.2. Обозначение задвижек и затворов должно иметь следующую структуру:

Примечания. 1. Механический ручной привод допускается не проставлять.

2. Рабочее положение на трубопроводе задвижек и затворов типа У допускается не указывать.

14.3. Примеры условных обозначений:

задвижки с условным диаметром прохода 100 мм, максимальным рабочим давлением 1,2 МПа, ручным механическим управлением, вертикальным рабочим положением на трубопроводе, фланцевым типом соединения с арматурой, климатического исполнения 0, категории размещения 4, с условным наименованием «С-5140»:

Задвижка Зд 100/1,2- ВФ.04 - тип «С-5140»;

затвора с условным диаметром прохода 150 мм, максимальным рабочим давлением 1,6 МПа, электрическим приводом, с любым рабочим положением на трубопроводе, фланцевым-хомутовым соединением, климатического исполнения 0, категории размещения 4, с условным наименованием «Н-12»:

Затвор Зт 150/1,6Э-УФХ.04 - тип «Н-12».

15. Дренажные клапаны, обратные клапаны и краны

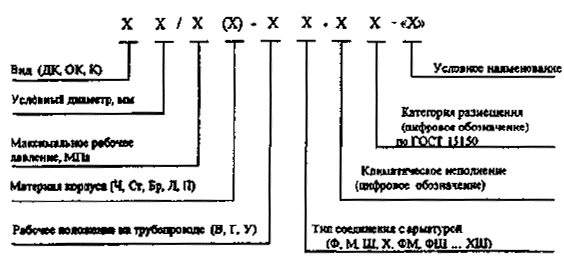

15.1. Обозначение дренажных клапанов, обратных клапанов и кранов должно иметь следующую структуру:

Примечания. 1. Ч- чугун; Ст - сталь; Бр - бронза; Л - латунь; П - прочее.

2. В обозначении дренажных и обратных клапанов материал корпуса допускается не указывать.

15.2. Примеры условных обозначений:

дренажного клапана с условным диаметром прохода 50 мм, максимальным рабочим давлением 1,2 МПа, материал корпуса - бронза, с вертикальным рабочим положением на трубопроводе, резьбовым типом соединения с арматурой, климатического исполнения 0, категории размещения 4, с условным наименованием «Дренаж-50»:

Дренажный клапан ДК 50/1 ,2(Бр) - ВР.04 - тип «Дренаж-50»;

обратного клапана с условным диаметром прохода 150 мм, максимальным рабочим давлением 1,6 МПа, материал корпуса Ст, с любым рабочим положением на трубопроводе, фланцевым-хомутовым соединением, климатического исполнения 0, категории размещения 3, с условным наименованием «Радий»:

Обратный клапан ОК 150/1,6(Ст) -ФХ.03 - тип «Радий»;

крана с условным диаметром прохода 70 мм, максимальным рабочим давлением 1,2 МПа, прямоточного, материал корпуса - латунь, с горизонтальным рабочим положением на трубопроводе, фланцевым типом соединения с арматурой, климатического исполнения 0, категории размещения 4, с условным наименованием «70»:

Кран К 70/12(Л) - ГФ.04 - тип «70».

16. Акселераторы, эксгаустеры и гидроускорители

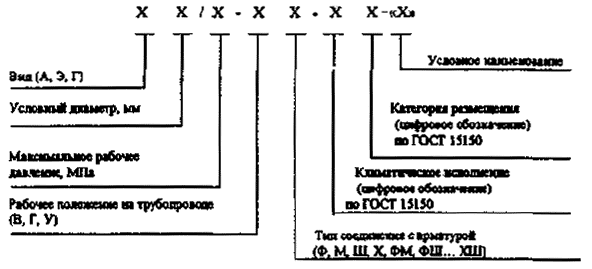

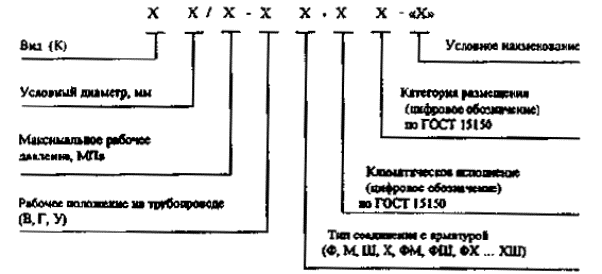

16.1. Обозначение акселераторов, эксгаустеров и гидроускорителей должно иметь следующую структуру:

16.2. Примеры условных обозначений:

акселератора с условным диаметром прохода 65 мм, максимальным рабочим давлением 1,2 МПа, с вертикальным рабочим положением, фланцевым-резьбовым типом соединения, климатического исполнения 0, категории размещения 4, с условным наименованием «Аксель-8»:

Акселератор А 65/1,2 - ВФР.04 - тип «Аксель-8»;

гидроускорителя с условным диаметром прохода 35 мм, максимальным рабочим давлением 1,6 МПа, с любым рабочим положением на трубопроводе, резьбовым соединением, климатического исполнения 0, категории размещения 3, с условным наименованием «ГУ-35»:

Гидроускоритель ГУ35/1,6 -УР.03 - тип «ГУ-35».

17. Сигнализаторы давления

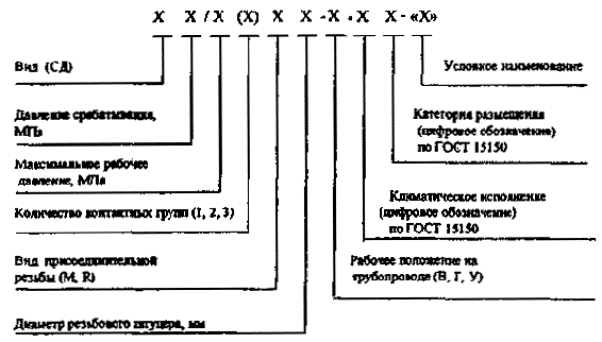

17.1. Обозначение сигнализаторов давления должно иметь следующую структуру:

17.2. Пример условного обозначения:

сигнализатора давления с давлением срабатывания 0,03 МПа, максимальным рабочим давлением 1,2 МПа, двумя контактными группами, метрической резьбой штуцера М 20, вертикальным рабочим положением на трубопроводе, климатического исполнения 0, категории размещения 4, с условным наименованием «Реле-0,03»:

Сигнализатор давления СД 0,03/1,2(2)М20 -В.04 - тип «Реле-0,03».

18. Сигнализаторы потока жидкости

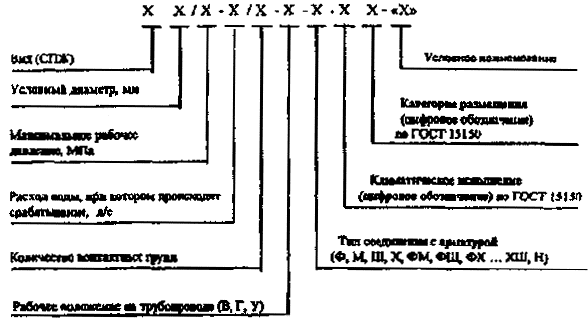

18.1. Обозначение сигнализаторов потока жидкости должно иметь следующую структуру:

Примечание. Н - накладной тип соединения.

18.2. Пример условного обозначения:

сигнализатора потока жидкости с условным диаметром прохода 80 мм, максимальным рабочим давлением 1,2 МПа, с одной контактной группой, расходом жидкости, при котором происходит срабатывание, 0,5 л/с, горизонтальным рабочим положением на трубопроводе, накладным типом соединения, климатического исполнения 0, категории размещения 4, с условным наименованием «Датчик потока-80»:

Сигнализатор потока жидкости СПЖ 80/1,2(1)0,5-ГН.04 - тип «Датчик потока-80».

19. Фильтры

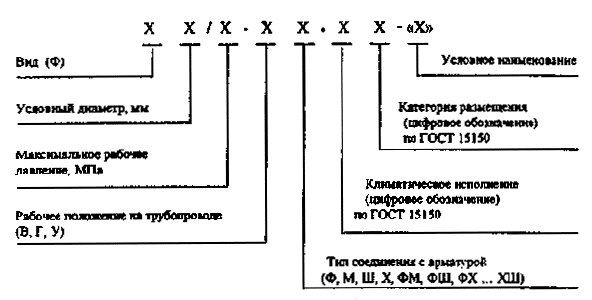

19.1. Обозначение фильтров должно иметь следующую структуру:

19.2. Пример условного обозначения:

фильтра с условным диаметром прохода 10 мм, максимальным рабочим давлением 1,2 МПа, с вертикальным рабочим положением на трубопроводе, резьбовым типом соединения с арматурой, климатического исполнения 0, категории размещения 4, с условным наименованием «Фильтр Ф-1»:

Фильтр ФЮ/1,2 -ВР.04 - тип «Фильтр Ф-1».

20. Компенсаторы

20.1. Обозначение компенсаторов, входящих в комплект обвязки УУ, должно иметь следующую структуру:

20.2. Пример условного обозначения:

компенсатора с условным диаметром прохода 10 мм, максимальным рабочим давлением 1,2 МПа, с вертикальным рабочим положением на трубопроводе, резьбовым типом соединения с арматурой, климатического исполнения 0, категории размещения 4, с условным наименованием «Патрон»:

Компенсатор К 10/1,2 -ВР.04 - типа «Патрон».

21. Камеры задержки

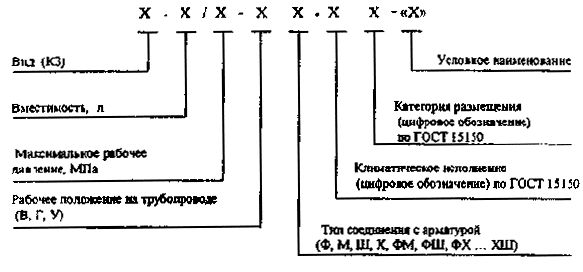

21.1. Обозначение камер задержки должно иметь следующую структуру:

21.2. Пример условного обозначения:

камеры задержки вместимостью 5 л, с максимальным рабочим давлением 1,2 МПа, с вертикальным рабочим положением на трубопроводе, резьбовым типом соединения, климатического исполнения 0, категории размещения 4, с условным наименованием «Камера ВМ»:

Камера задержки КЗ 5/1,2 -ВР.04 - тип «Камера ВМ».

V. ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К УЗЛАМ УПРАВЛЕНИЯ

22. Узлы управления должны поставляться в соответствии с требованиями настоящих норм и технической документации (ТД), утвержденной в установленном порядке.

23. Характеристики

23.1. Требования назначения

23.1.1. Минимальное рабочее гидравлическое давление - не более 0,14 МПа, максимальное давление рабочей среды - не менее 1,2 МПа; рабочее пневматическое давление в спринклерных воздушных сигнальных клапанах - не менее 0,2 МПа.

23.1.2. Гидравлические потери давления в сигнальных клапанах, затворах, задвижках и обратных клапанах, устанавливаемых на подводящем или питающем трубопроводах, не должны превышать 0,02 МПа.

23.1.3. Суммарные гидравлические потери давления в УУ не должны превышать 0,04 МПа.

23.1.4. Давление в трубопроводах к сигнализатору давления и пожарному звуковому гидравлическому оповещателю при срабатывании УУ должно быть не менее 0,1 МПа.

23.1.5. Продолжительность слива воды из камеры задержки и связанного с ней оборудования не должна превышать 5 мин.

23.1.6. Дренажный клапан должен перекрывать дренажную линию в воздушной камере спринклерного воздушного сигнального клапана при давлении более 0,14 МПа и открываться при давлении менее 0,14 МПа.

23.1.7. Дренажная линия из воздушной камеры спринклерного воздушного сигнального клапана должна обеспечивать расход воды не менее 0,63 л/с.

23.1.8. Усилие приведения в действие вручную дренчерных сигнальных клапанов, задвижек, затворов и кранов - не более 100 Н.

23.1.9. При использовании электропривода напряжение питания должно быть 220 В переменного тока или 24 В постоянного тока; колебание напряжения от минус 15 до +10%.

23.1.10. Потребляемая мощность УУ при наличии комплектующего оборудования с электроприводом должна быть не более 500 Вт.

23.1.11. Электрическое сопротивление изоляции токоведущих цепей, с которыми возможно соприкосновение человека, при напряжении питания 220 В должно быть не менее 20 МОм.

23.1.12. Контактные группы сигнализаторов давления и потока жидкости, конечных выключателей, задвижек и затворов должны обеспечивать коммутацию цепей переменного и постоянного тока в диапазоне: нижний предел - не более 22-10^-6А, верхний предел - не менее 3 А при переменном напряжении от 0,2 до 250 В и постоянном напряжении от 0,2 до 30 В.

23.1.13. УУ и комплектующее оборудование должны сохранять работоспособность после 500 циклов срабатывания.

23.1.14. Время срабатывания водозаполненных УУ от основного привода при отсутствии устройств задержки не должно превышать 2 с, воздушных УУ - 5 с; при наличии акселератора, эксгаустера и гидравлического дублирующего привода - не более 4 с, пневматического - не более 5 с.

23.1.15. Время срабатывания сигнализаторов давления (при установке механизма задержки времени в положение «0») после срабатывания УУ не должно превышать 2 с; при наличии камеры задержки время срабатывания сигнализатора давления не должно превышать 15с.

23.1.16. УУ должен срабатывать при давлении не более 0,14 МПа и расходе воды через клапан 0,45 л/с и выше.

23.1.17. Время задержки сигнала о срабатывании сигнализатора давления и сигнализатора потока жидкости (при наличии специальных средств задержки) должно соответствовать паспортным данным.

23.1.18. Рабочие полости комплектующего оборудования УУ должны быть герметичными при гидравлическом давлении 1,5×Р_{раб.макс.}

23.1.19. Запорные органы запорного устройства должны обеспечивать гидравлическую герметичность в диапазоне от минимального рабочего давления до 2×Р_{раб.макс.}

23.1.20. Комплектующее оборудование УУ, которое по условиям эксплуатации может находиться под давлением воздуха, должно быть герметичным при воздействии пневматического давления (0,60 ±0,03) МПа.

23.1.21. Запорные устройства должны обеспечивать прочность при давлении 1,5×Р_{раб.макс.}, но не менее 4,8 МПа; акселераторы и эксгаустеры - при давлении не менее 1,5×Р_{раб.макс.}, но не менее 1,8 МПа; остальное комплектующее оборудование - при давлении не менее 1,5×Р_{раб.макс.}, но не менее 2,4 МПа.

23.2. Требования стойкости к внешним воздействиям

23.2.1. По устойчивости к климатическим воздействиям УУ и комплектующее оборудование должны соответствовать требованиям ГОСТ 15150.

23.3. Конструктивные требования

23.3.1. Присоединительные размеры УУ - согласно ГОСТ 6527, ГОСТ 9697, ГОСТ 12521, ГОСТ 12815, ГОСТ 24193, габаритные размеры - согласно технической документации.

23.3.2 Монтажные метрические резьбы УУ и комплектующего оборудования должны соответствовать требованиям ГОСТ 24705, трубные цилиндрические - ГОСТ 6357, класс В. Резьба должна быть полного профиля, без вмятин, забоин, подрезов и сорванных ниток. Местные срывы, выкрашивания и дробления резьбы не должны занимать более 10% длины нарезки, при этом на одном витке - не более 20% от его длины.

23.3.3. На необрабатываемых поверхностях отливок допускаются раковины, наибольший размер которых не более 2 мм, а глубина не более 10% от толщины стенок деталей.

23.3.4. Конструкция задвижек, затворов, кранов должна позволять проводить их опломбирование в рабочем положении.

23.3.5. Комплектующее оборудование УУ должно быть окрашено в красный цвет по ГОСТ 12.3.046, ГОСТ 12.4.026, ГОСТ Р 50680 и ГОСТ Р 50800, а трубопровод обвязки допускается окрашивать в белый или серебристый цвет.

23.3.6. Схема обвязки УУ должна соответствовать технической документации на данный узел управления.

23.3.7. Условный диаметр прохода спринклерных сигнальных клапанов должен составлять: 50, 65, 80, 100, 150, 200, 250 мм (для дренчерных сигнальных клапанов допускается дополнительно 25 и 38 мм).

23.3.8. Минимальный диаметр прохода - согласно технической документации.

23.3.9. При осмотре задвижек, затворов, кранов должна быть обеспечена возможность визуального контроля состояния данного запорного устройства: в открытом или закрытом положении. Задвижки, затворы, краны должны быть снабжены указателями (стрелками) и/или надписями: «Открыто» - «Закрыто».

23.3.10. В обвязке УУ должно быть предусмотрено наличие выходов для подсоединения линий:

- пожарного звукового гидравлического оповещателя и сигнализатора давления;

- дренажа;

- гидравлического (пневматического) дублирующего привода (для дренчерного сигнального клапана с электрическим приводом).

23.3.11. В УУ должны быть предусмотрены устройства для:

- проверки сигнализации о срабатывании УУ;

- дренажа воды из промежуточной камеры спринклерного воздушного сигнального клапана;

- подачи звукового сигнала, если вода в питающем трубопроводе спринклерной воздушной и дренчерной установок поднимается выше запорного органа сигнального клапана на 0,5м;

- фильтрации;

- обводной линии быстродействующих устройств (акселератора и эксгаустера);

- измерения давления на входе и выходе УУ (в подводящем и питающем трубопроводе);

- выдачи сигнала о положении запорного органа задвижек и затворов: «Открыто» - «Закрыто»;

- заливки воды в питающий трубопровод.

23.3.12. В конструкции УУ должен быть обеспечен удобный доступ для контроля состояния как собственно УУ, так и входящего в его состав комплектующего оборудования, ревизии запорного органа сигнального клапана, устранения повреждений деталей и сборочных единиц проточной части сигнальных клапанов УУ и замены деталей, подверженных усиленному износу.

23.3.13. Фильтры должны обеспечивать работоспособность соответствующего защищаемого комплектного оборудования.

23.3.14. Устройства сигнализации, смонтированные в УУ, должны выдавать сигналы или визуальную, информацию в соответствии со своим функциональным назначением:

- о срабатывании;

- о величине давления;

- о положении задвижки (затвора): «Открыто» - «Закрыто»;

- о наличии воды выше запорного органа более чем на 0,5 м.

23.3.15. В узлах управления дренчерных установок должно быть предусмотрено ручное управление.

23.3.16. Электрооборудование с напряжением питания или коммутации 220 В должно иметь клемму и знак заземления; клемма знак и место заземления должны отвечать требованиям ГОСТ 12.4.009, ГОСТ 21130.

23.3.17. При срабатывании сигнального клапана его запорный, орган должен фиксироваться в открытом положении (если сливное отверстие предусмотрено ниже запорного органа).

23.3.18. Масса УУ и комплектующего оборудования - согласно технической документации на данный вид оборудования.

24. Маркировка

24.1. Маркировка клапанов УУ, задвижек и затворов должна проводиться с использованием шрифта с высотой букв и цифр не менее 9,5 мм, обозначение года изготовления - не менее 3 мм; маркировку остального комплектующего оборудования УУ следует проводить шрифтом с высотой букв и цифр не менее 4,8 мм, обозначение года изготовления - не менее 3 мм.

24.2. Маркировку следует проводить любым способом, обеспечивающим ее четкость и сохранность в течение всего срока службы комплектующего оборудования УУ.

24.3. К УУ должна прилагаться табличка, выполненная из металла или картона, форматом А 4; шрифт не регламентируется; высота букв и цифр не менее 9,5 мм.

24.4. Цвет таблички - серебристый или белый, цвет шрифта - черный или коричневый.

24.5. В табличке должны содержаться следующие данные:

- торговый знак предприятия-поставщика (изготовителя);

- наименование УУ;

- назначение УУ;

- состояние питающего трубопровода (водозаполненный, воздушный или водовоздушный);

- условный диаметр;

- максимальное рабочее давление.

VI. ЧАСТНЫЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К КОМПЛЕКТУЮЩЕМУ ОБОРУДОВАНИЮ УЗЛОВ УПРАВЛЕНИЯ

25. Сигнальные клапаны

25.1. Условный диаметр должен составлять: 50, 65, 80, 100, 150, 200, 250 мм (для дренчерных сигнальных клапанов допускается дополнительно 25 и 38 мм).

25.2. Присоединительные размеры - согласно ГОСТ 6527, ГОСТ 9697, ГОСТ 12815, ГОСТ 24193; габаритные размеры - согласно технической документации.

25.3. Время срабатывания водозаполненных сигнальных клапанов от основного привода не должно превышать 2 с, воздушных - 5 с.

25.4. Для подсоединения линии сигнализатора давления должно быть предусмотрено технологическое отверстие диаметром не менее 5 мм для сигнальных клапанов с d_у от 50 до 100 мм и диаметром не менее 10 мм для сигнальных клапанов d_у ³ 100 мм; для дренажа воды из спринклерного воздушного сигнального клапана должно быть предусмотрено технологическое отверстие диаметром не менее 10 мм для d_у до 50 мм, диаметром не менее 20 мм - для d_у от 50 до 100 мм и диаметром не менее 50 мм - для d_у ³ 100 мм.

25.5. В конструкции сигнальных клапанов должны быть предусмотрены резьбовые технологические отверстия для водопроводных линий согласно таблице 1.

Таблица 1

Примечания. 1. «+» - наличие обязательно.

2. «*» - только при наличии данного параметра в технической документации на изделие.

25.6. Перепад давления воздушного клапана должен быть в диапазоне от 5:1 до 6,5:1 (вода : воздух).

25.7. При срабатывании сигнального клапана должно осуществляться управляющее воздействие на сигнализатор давления и пожарный звуковой гидравлический оповещатель.

25.8. Потребляемая мощность дренчерного сигнального клапана при наличии электропривода - согласно технической документации, но не более 500 Вт.

25.9. Номенклатура испытаний и проверок сигнальных клапанов должна соответствовать таблице 2 (колонки 3 и 4).

25.10. На корпус сигнального клапана должна быть нанесена маркировка, содержащая следующие данные:

- торговый знак предприятия-изготовителя;

- условное обозначение или торговую марку;

- условный диаметр;

- диапазон рабочих давлений (максимальное рабочее давление);

- стрелку, указывающую направление потока (или надписи: «Вход», «Выход»);

- знак рабочего положения клапана в пространстве (если оно ограничено);

- условное обозначение отверстий в корпусе клапана, обеспечивающих его обвязку в узле управления;

- знак заземления (если к клапану подводится напряжение 220 В);

- год выпуска.

26. Дренажные клапаны

26.1. Присоединительные и габаритные размеры - согласно технической документации.

26.2. Расход воды при давлении 0,14 МПа должен быть не менее 0,63 л/с.

26.3. В нормальном состоянии дренажный клапан должен находиться в открытом положении.

26.4. Давление срабатывания (закрытия) - 0,14 МПа (при расходе непосредственно перед его закрытием от 0,13 до 0,63 л/с).

26.5. Давление срабатывания (открытия) - в диапазоне 0,0035 - 0,14 МПа.

26.6. Время срабатывания - не более 2 с.

26.7. Номенклатура испытаний и проверок дренажных клапанов должна соответствовать таблице 2 (колонка 5).

26.8. На корпус дренажного клапана должна быть нанесена маркировка, содержащая следующие данные:

- торговый знак предприятия-изготовителя;

- условное обозначение или торговую марку (при d_у более 32 мм);

- условный диаметр;

- максимальное рабочее давление;

- год выпуска.

27. Обратные клапаны

27.1. Условный диаметр должен составлять: 50, 65, 80, 100, 150, 200, 250 мм.

27.2. Присоединительные и габаритные размеры - согласно технической документации.

27.3. Гидравлическое давление открытия запорного органа - не более 0,05 МПа.

27.4. Время срабатывания - не более 2 с.

27.5. Номенклатура испытаний и проверок обратных клапанов должна соответствовать таблице 2 (колонка 6).

27.6. На корпус обратного клапана должна быть нанесена маркировка, содержащая следующие данные:

- торговый знак предприятия-изготовителя;

- условное обозначение или торговую марку;

- условный диаметр;

- диапазон рабочих давлений (максимальное рабочее давление);

- стрелку, указывающую направление потока (или надписи: «Вход», «Выход»);

- знак рабочего положения клапана в пространстве (если оно ограничено);

- год выпуска.

28. Задвижки и затворы

28.1. Условный диаметр должен составлять: 50, 65, 80, 100, 150, 200, 250 мм.

28.2. Присоединительные и габаритные размеры - по ГОСТ 6527, ГОСТ 9697, ГОСТ 12815, ГОСТ 24193.

28.3. Время срабатывания задвижек и затворов с электроприводом - не более 1 мин.

28.4. Потребляемая мощность при наличии электропривода - согласно технической документации, но не более 500 Вт.

28.5. Номенклатура испытаний и проверок задвижек и затворов должна соответствовать таблице 2 (колонка 7).

28.6. На корпус задвижки или затвора должна быть нанесена маркировка, содержащая следующие данные:

- торговый знак предприятия-изготовителя;

- условное обозначение или торговую марку;

- условный диаметр;

- диапазон рабочих давлений (максимальное рабочее давление);

- стрелку, указывающую направление потока (или надписи: «Вход», «Выход»);

- знак рабочего положения в пространстве (если оно ограничено);

- знак заземления (если к задвижке или затвору подводится напряжение 220 В);

- год выпуска.

29. Краны

29.1. Условный диаметр должен составлять: 5, 10, 25, 32, 40, 50, 65 мм.

29.2. Присоединительные размеры - резьба трубная по ГОСТ 6357: ³/₈;¹/₂; ³/₄; 1; 1¹/₂, 2 и 2¹/₂" Труб; габаритные размеры - согласно технической документации.

29.3. Номенклатура испытаний и проверок кранов должна соответствовать таблице 2 (колонка 8).

29.4. На корпус крана должна быть нанесена маркировка, содержащая следующие данные:

- торговый знак предприятия-изготовителя;

- условное обозначение или торговую марку (для кранов с с1_у более 32 мм);

- условный диаметр;

- максимальное рабочее давление;

- стрелку, указывающую направление потока;

- год выпуска.

30. Акселераторы

30.1. Присоединительные и габаритные размеры - согласно технической документации.

30.2. Время срабатывания при давлении воздуха (0,20 ± 0,01) МПа не должно превышать 2 с.

30.3. Расход воздуха - согласно технической документации.

30.4. Перепад давления, на который реагирует акселератор, - согласно технической документации.

30.5. При сбросе воздуха из воздушной камеры, находящейся под давлением (0,35 ±0,05) МПа, время достижения давления (0,20 ±0,02) МПа не должно превышать 3 мин.

30.6. Номенклатура испытаний и проверок акселераторов должна соответствовать таблице 2 (колонка 9).

30.7. На корпус акселератора должна быть нанесена маркировка, содержащая следующие данные:

- торговый знак предприятия-изготовителя;

- условное обозначение или торговую марку;

- условный диаметр;

- максимальное рабочее давление;

- стрелку, указывающую направление потока (или надписи: «Вход», «Выход»);

- год выпуска.

31. Эксгаустеры

31.1. Присоединительные и габаритные размеры - согласно технической документации.

31.2. Время срабатывания при давлении воздуха (0,20 ±0,01) МПа не должно превышать 2 с.

31.3. Расход воздуха - согласно технической документации.

31.4. Перепад давления, на который реагирует эксгаустер, - согласно технической документации.

31.5. При сбросе воздуха из воздушной камеры, находящейся под давлением (0,35 ±0,05) МПа, время достижения давления (0,20 ±0,01) МПа не должно превышать 3 мин.

31.6. Номенклатура испытаний и проверок эксгаустеров должна соответствовать таблице 2 (колонка 10).

31.7. На корпус эксгаустера должна быть нанесена маркировка, содержащая следующие данные:

- торговый знак предприятия-изготовителя;

- условное обозначение или торговую марку;

- условный диаметр;

- максимальное рабочее давление;

- стрелку, указывающую направление потока (или надписи: «Вход», «Выход»);

- год выпуска.

32. Гидроускорители

32.1. Присоединительные и габаритные размеры - согласно технической документации.

32.2. Время срабатывания не должно превышать 2 с.

32.3. Перепад давления, при котором срабатывает гидроускоритель, - согласно технической документации.

32.4. Номенклатура испытаний и проверок гидроускорителей должна соответствовать таблице 2 (колонка 11).

32.5. На корпус гидроускорителя должна быть нанесена маркировка, содержащая следующие данные:

- торговый знак предприятия-изготовителя;

- условное обозначение или торговую марку (для d_у более 20 мм);

- условный диаметр;

- максимальное рабочее давление;

- стрелку, указывающую направление потока (или надписи: «Вход», «Выход»);

- год выпуска.

33. Сигнализаторы давления

33.1. Присоединительные и габаритные размеры - штуцер М20 ´ 1,5 или ¹/₂" Труб.

33.2. Время срабатывания не должно превышать 2 с.

33.3. Давление срабатывания сигнализаторов давления должно быть в пределах:

- для контроля давления срабатывания сигнального клапана - (0,02-0,06) МПа;

- для контроля давления в питающем трубопроводе - согласно технической документации.

33.4. Номенклатура испытаний и проверок сигнализаторов давления должна соответствовать таблице 2 (колонка 12).

33.5. На каждый сигнализатор давления должна быть нанесена маркировка, содержащая следующие данные:

- торговый знак предприятия-изготовителя;

- условное обозначение или торговую марку;

- диапазон рабочих давлений (или максимальное рабочее давление);

- давление срабатывания (настроенное);

- знак рабочего положения в пространстве (если оно ограничено);

- знак заземления (если коммутируемое напряжение более 24 В);

- год выпуска.

34. Сигнализаторы потока жидкости

34.1. Условный диаметр должен составлять: 25, 32, 50, 65, 80, 100, 150, 200, 250 мм.

34.2. Присоединительные и габаритные размеры - согласно технической документации.

34.3. Время срабатывания сигнализаторов потока жидкости не должно превышать 2 с.

34.4. Минимальный расход воды, при котором срабатывает сигнализатор потока жидкости, должен быть не более 0,63 л/с.

34.5. Номенклатура испытаний и проверок сигнализаторов потока жидкости должна соответствовать таблице 2 (колонка 13).

34.6. На каждый сигнализатор потока жидкости должна быть нанесена маркировка, содержащая следующие данные:

- торговый знак предприятия-изготовителя;

- условное обозначение или торговую марку;

- условный диаметр;

- диапазон рабочих давлений (или максимальное рабочее давление);

- расход, при котором происходит срабатывание;

- знак рабочего положения в пространстве (если оно ограничено);

- стрелку, указывающую направление потока (или надписи: «Вход», «Выход»);

- знак заземления (если коммутируемое напряжение более 24 В);

- год выпуска.

35. Фильтры

35.1. Присоединительные и габаритные размеры - согласно технической документации.

35.2. Максимальный размер ячейки фильтра должен быть не более ²/₃ диаметра минимального отверстия, защищаемого фильтром.

35.3. Полная площадь отверстий фильтра должна быть более чем в 20 раз больше площади отверстий, защищаемых фильтром.

35.4. Фильтры должны быть стойкими к коррозии.

35.5. Номенклатура испытаний и проверок фильтров должна соответствовать таблице 2 (колонка 14).

35.6. На корпус фильтра должна быть нанесена маркировка, содержащая следующие данные:

- торговый знак предприятия-изготовителя;

- условное обозначение или торговую марку (для d_у более 32 мм);

- условный диаметр;

- максимальное рабочее давление;

- год выпуска.

36. Компенсаторы

36.1. Присоединительные и габаритные размеры - согласно технической документации.

36.2. Расход воды через компенсатор не должен превышать 0,45 л/с при максимальном рабочем давлении.

36.3. Компенсаторы должны быть стойкими к коррозии.

36.4. Минимальный диаметр прохода - согласно технической документации.

36.5. Номенклатура испытаний и проверок компенсаторов должна соответствовать таблице 2 (колонка 15).

36.6. На корпус компенсатора должна быть нанесена маркировка, содержащая следующие данные:

- торговый знак предприятия-изготовителя;

- диаметр прохода;

- максимальное рабочее давление;

- год выпуска.

37. Камеры задержки

37.1. Присоединительные и габаритные размеры - согласно технической документации (под сигнализатор давления - резьба внутренняя ¹/₂" Труб или М 20 ´ 1,5).

37.2. Вместимость - согласно технической документации.

37.3. Продолжительность слива воды из камеры задержки не должна превышать 4 мин.

37.4. При входном диаметре камеры задержки до 6 мм перед ней должен быть установлен фильтр.

37.5. Номенклатура испытаний и проверок камер задержки должна соответствовать таблице 2 (колонка 16).

37.6. На корпус камеры задержки должна быть нанесена маркировка, содержащая следующие данные:

- торговый знак предприятия-изготовителя;

- условное обозначение или торговую марку;

- максимальное рабочее давление;

- вместимость;

- год выпуска.

VII. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

38. Требования безопасности - по ГОСТ 12.2.003 и ГОСТ 12.2.063, а также согласно Правилам устройства электроустановок. -.

39. Доступ к отдельному комплектующему оборудованию УУ должен быть удобным и безопасным согласно ГОСТ 12.4.009.

VIII. УСЛОВИЯ ИСПЫТАНИЙ

40. Номенклатура и последовательность испытаний УУ в целом и комплектующего оборудования представлены в таблице 2.

41. Последовательность проведения испытаний УУ в целом или комплектующего оборудования - согласно нумерации колонки 1 таблицы 2; очередность испытаний в пределах групп строк пп. 1-20, 21-23, 24-40, 41,42, 44-46 колонки 1 таблицы 2 не регламентируется.

Таблица 2
