ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ДЕТАЛИ ТРУБОПРОВОДОВ
СТАЛЬНЫЕ БЕСШОВНЫЕ ПРИВАРНЫЕ
НА Ру
£ 10 МПа (£ 100 кгс/см2)

ЗАГЛУШКИ ЭЛЛИПТИЧЕСКИЕ

КОНСТРУКЦИЯ И РАЗМЕРЫ

ГОСТ 17379-83

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ДЕТАЛИ ТРУБОПРОВОДОВ СТАЛЬНЫЕ БЕСШОВНЫЕ ПРИВАРНЫЕ НА Ру £ 10 МПа (£ 100 кгс/см2)

ЗАГЛУШКИ ЭЛЛИПТИЧЕСКИЕ

Конструкция и размеры

Seamless welded steel pipeline components
for Pn
£ 10 MPa (£ 100 kgf/cm2).
Elliptical pipe seals. Design and dimensions

ГОСТ
17379-83*

Взамен

ГОСТ 17379-77

Постановлением Государственного комитета СССР по стандартам от 19 декабря 1983 г. № 6712 срок действия установлен

с 01.01.85
до 01.01.90

* Переиздание (июль 1986 г.) с Изменением № 1,
утвержденным в декабре 1984 г.; Пост. № 4187 от 10.12.84 (ИУС № 3-85).

Изменение № 2 ГОСТ 17379-83 детали трубопроводов стальные бесшовные приварные на Ру £ 10 МПа (£ 100 кгс/см2). Заглушки эллиптические. Конструкция и размеры

Утверждено и введено в действие Постановлением Государственного комитета СССР по стандартам от 22.06.89 № 1870

Дата введения 01.01.90

1. Настоящий стандарт распространяется на стальные бесшовные приварные эллиптические заглушки на Ру £ 10 МПа (£ 100 кгс/см2).

2. Основные параметры заглушек - по ГОСТ 17380-83.

(Измененная редакция, Изм. № 2).

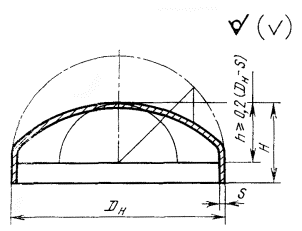

3. Конструкция и размеры заглушек должны соответствовать указанным на чертеже и в таблице.

Размеры, мм

Условный проход Dy

Наружный диаметр Dн

Н

s

Условное давление Ру, МПа (» кгс/см2), не более

Масса, кг, не более

Транспортируемые вещества

неагрессивные

среднеагрессивные

пар и горячая вода

25

32

15

2,0

10,0 (100)

-

10,0 (100)

0,1

3,0

10,0 (100)*

10,0 (100)

10,0 (100)*

0,1

32

38

20

2,0

10,0 (100)

-

10,0 (100)

0,1

3,0

10,0 (100)*

10,0 (100)

10,0 (100)*

0,1

40

45

25

2,5

10,0 (100)

2,5 (25)

10,0 (100)

0,1

4,0

10,0 (100)*

10,0 (100)

10,0 (100)*

0,2

50

57

30

3,0

10,0 (100)

4,0 (40)

10,0 (100)

0,2

5,0

10,0 (100)*

10,0 (100)

10,0 (100)*

0,3

65

76

40

3,5

10,0 (100)

4,0 (40)

10,0 (100)

0,4

6,0

10,0 (100)*

10,0 (100)

10,0 (100)*

0,5

80

89

45

3,5

10,0 (100)

4,0 (40)

6,3 (63)

0,6

8,0

10,0 (100)*

10,0 (100)

10,0 (100)

0,9

100

108

50

4,0

10,0 (100)

4,0 (40)

6,3 (63)

0,7

8,0

10,0 (100)*

10,0 (100)

10,0 (100)

1,3

125

133

55

4,0

6,3 (63)

4,0 (40)

4,0 (40)

0,9

8,0

10,0 (100)

10,0 (100)

10,0 (100)

2,0

150

159

65

4,5

6,3 (63)

4,0 (40)

4,0 (40)

1,5

8,0

10,0 (100)*

10,0 (100)

10,0 (100)

2,3

200

219

75

8,0

10,0 (100)

6,3 (63)

6,3 (63)

4,6

10,0

10,0 (100)*

10,0 (100)

10,0 (100)

5,1

250

273

85

8,0

6,3 (63)

4,0 (40)

4,0 (40)

5,6

12,0

10,0 (100)

10,0 (100)

10,0 (100)

9,2

300

325

100

10,0

8,0 (80)

6,3 (63)

6,3 (63)

10,6

12,0

10,0 (100)

8,0 (80)

8,0 (80)

12,7

350

377

115

9,0

6,3 (63)

4,0 (40)

4,0 (40)

15,1

12,0

8,0 (80)

6,3 (63)

6,3 (63)

19,8

16,0

10,0 (100)

10,0 (100)

8,0 (80)

26,0

400

426

125

8,0

6,3 (63)

4,0 (40)

4,0 (40)

15,4

10,0

6,3 (63)*

4,0 (40)*

4,0 (40)*

19,0

12,0**

8,0 (80)

6,3 (63)

6,3 (63)

22,0

16,0

10,0 (100)

8,0 (80)

8,0 (80)

29,3

500

530

150

10,0

4,0 (40)

2,5 (25)

2,5 (25)

25,0

16,0**

8,0 (80)

6,3 (63)

6,3 (63)

40,0

20,0**

10,0 (100)

8,0 (80)

8,0 (80)

50,0

Примечания:

1. Условные давления, указанные в графе «пар и горячая вода», относятся только к деталям трубопроводов, на которые распространяются «Правила устройства и безопасной эксплуатации трубопроводов пара и горячей воды» Госгортехнадзора СССР.

2. Заглушки, условное давление которых отмечено знаком *, предназначены для особых условий эксплуатации, указанных в п. 1.1г ГОСТ 17380-83.

3. Заглушки, толщина стенки которых отмечена знаком **, изготавливаются только из стали 09Г2С.

4. Масса указана для справок.

(Измененная редакция, Изм. № 2).

Пример условного обозначения заглушки Dн = 530 мм, s = 10 мм из стали 20:

Заглушка 530×10 ГОСТ 17379-83.

То же, из стали 09Г2С:

Заглушка 530×10-09Г2С ГОСТ 17379-83.

То же, из стали 10Г2 для трубопроводов пара и горячей воды:

Заглушка П 530×10-10Г2 ГОСТ 17379-83.

4. Технические требования - по ГОСТ 17380-83.

5. Коды ОКП приведены в справочном приложении.

ПРИЛОЖЕНИЕ
Справочное

КОДЫ ОКП

1. Коды ОКП заглушек неагрессивных и среднеагрессивных сред должны соответствовать указанным в табл. 1.

Таблица 1

Обозначение заглушки

Коды ОКП заглушек из стали

20

10Г2

09Г2С

Код ОКП

КЧ

Код ОКП

КЧ

Код ОКП

КЧ

Заглушка эллиптическая

32×2,0

14 6851 0100

07

14 6851 2000

05

14 6851 2200

02

32×З,0

14 6851 0102

08

14 6851 2002

03

14 6851 2202

08

38×2,0

14 6851 0104

06

14 6851 2004

01

14 6851 2204

06

38×3,0

14 6851 0106

04

14 6851 2006

05

14 6851 2206

04

45×2,5

14 6851 0108

02

14 6851 2008

08

14 6851 2208

02

45×4,0

14 6851 0110

08

14 6851 2010

03

14 6851 2210

08

57×3,0

14 6851 0112

06

14 6851 2012

01

14 6851 2212

06

57×5,0

14 6851 0114

04

14 6851 2014

02

14 6851 2214

04

76×3,5

14 6851 0116

02

14 6851 2016

08

14 6851 2216

02

76×6,0

14 6851 0118

00

14 6851 2018

06

14 6851 2218

00

89×3,5

14 6851 0120

06

14 6851 2020

01

14 6851 2220

06

89×8,0

14 6851 0122

04

14 6851 2022

00

14 6851 2222

04

108×4,0

14 6851 0124

02

14 6851 2024

08

14 6851 2224

02

108×8,0

14 6851 0126

00

14 6851 2026

06

14 6851 2226

00

133×4,0

14 6851 0128

09

14 6851 2028

04

14 6851 2228

09

133×8,0

14 6851 0130

04

14 6851 2030

07

14 6851 2230

04

159×4,5

14 6851 0132

02

14 6851 2032

08

14 6851 2232

02

159×8,0

14 6851 0134

00

14 6851 2034

06

14 6851 2234

00

219×8,0

14 6851 0136

09

14 6851 2036

04

14 6851 2236

09

219×10,0

14 6851 0138

07

14 6851 2038

02

14 6851 2238

07

273×8,0

14 6851 0140

02

14 6851 2040

08

14 6851 2240

02

273×12,0

14 6851 0142

00

14 6851 2042

06

14 6851 2242

00

325×10,0

14 6851 0144

09

14 6851 2044

04

14 6851 2244

09

325×12,0

14 6851 0146

07

14 6851 2046

02

14 6851 2246

07

377×9,0

14 6851 0148

05

14 6851 2048

00

14 6851 2248

05

377×12,0

14 6851 0150

00

14 6851 2050

06

14 6851 2250

00

377×16,0

14 6851 0152

09

14 6851 2052

04

14 6851 2252

09

426×8,0

14 6851 0154

07

14 6851 2054

02

14 6851 2254

07

426×10,0

14 6851 0156

05

14 6851 2056

00

14 6851 2256

05

426×12,0

-

-

-

-

14 6851 2258

03

426×16,0

14 6851 0158

03

14 6851 2058

09

14 6851 2259

02

530×10,0

14 6851 0160

09

14 6851 2060

04

14 6851 2260

09

530×16,0

-

-

-

-

14 6851 2261

08

530×20,0

-

-

-

-

14 6851 2262

07

2. Коды ОКП заглушек для трубопроводов пара и горячей воды должны соотвётствовать указанным в табл. 2.

Таблица 2

Обозначение заглушки

Коды ОКП заглушек для трубопроводов пара и горячей воды из стали

20

10Г2

09Г2С

Код ОКП

КЧ

Код ОКП

КЧ

Код ОКП

КЧ

Заглушка эллиптическая

32×2,0

14 6851 0800

00

14 6851 2100

02

14 6851 2300

07

32×3,0

14 6851 0802

09

14 6851 2102

00

14 6851 2302

05

38×2,0

14 6851 0804

07

14 6851 2104

09

14 6851 2304

03

38×3,0

14 6851 0806

05

14 6851 2106

07

14 6851 2306

01

45×2,5

14 6851 0808

03

14 6851 2108

05

14 6851 2308

06

45×4,0

14 6851 0810

09

14 6851 2110

00

14 6851 2310

05

57×3,0

14 6851 0812

07

14 6851 2112

0.9

14 6851 2312

03

57×5,0

14 6851 0814

05

14 6851 2114

07

14 6851 2314

01

76×3,5

14 6851 0816

03

14 6851 2116

05

14 6851 2316

03

76×6,0

14 6851 0818

01

14 6851 2118

03

14 6851 2318

08

89×3,5

14 6851 0820

07

14 8651 2120

09

14 6851 2320

03

89×8,0

14 6851 0822

05

14 6851 2122

07

14 6851 2322

01

108×4,0

14 6851 0824

03

14 6851 2124

05

14 6851 2324

00

108×8,0

14 6851 0826

01

14 6851 2126

03

14 6851 2326

08

133×4,0

14 6851 0828

07

14 6851 2128

01

14 6851 2328

06

133×8„0

14 6851 0830

05

14 6851 2130

07

14 6851 2330

01

159×4,5

14 6851 0832

03

14 6851 2132

05

14 6851 2332

08

159×8,0

14 6851 0834

01

14 6851 2134

03

14 6851 2334

08

219×8,0

14 6851 0836

04

14 6851 2136

01

14 6851 2336

06

219×10

14 6851 0838

08

14 6851 2138

00

14 6851 2338

04

273×8,0

14 6851 0840

03

14 6851 2140

05

14 6851 2340

05

273×12,0

14 6851 0842

01

14 6851 2142

03

14 6851 2342

08

325×10,0

14 6851 0844

01

14 6851 2144

01

14 6851 2344

06

325×12,0

14 6851 0846

08

14 6851 2146

08

14 6851 2346

04

377×9,0

14 6851 0848

06

14 6851 2148

08

14 6851 2348

02

377×12,0

14 6851 0850

01

14 6851 2150

03

14 6851 2350

08-

377×16,0

14 6851 0852

09

14 6851 2152

01

14 6851 2352

06

426×8,0

14 6851 0854

08

14 6851 2154

0,5

14 6851 2354

04

426×10,0

14 6851 0856

06

14 6851 2156

08

14 6851 2356

02

426×12,0

-

-

-

-

14 6851 2358

00

426×16,0

14 6851 0858

04

14 6851 2158

06

14 6851 2360

06

530×10,0

14 6851 0860

06

14 6851 2160

01

14 6851 2362

04

530×16,0

-

-

-

-

14 6851 2364

02

530×20,0

-

-

-

-

14 6851 2366

00

(Измененная редакция, Изм. № 1).
