ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ФЛАНЦЫ СОСУДОВ И АППАРАТОВ СТАЛЬНЫЕ ПРИВАРНЫЕ ВСТЫК

Конструкция и размеры

ГОСТ 28759.3-90

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО УПРАВЛЕНИЮ КАЧЕСТВОМ ПРОДУКЦИИ И СТАНДАРТАМ

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ФЛАНЦЫ СОСУДОВ И АППАРАТОВ СТАЛЬНЫЕ ПРИВАРНЫЕ ВСТЫК.

Конструкция и размеры

Steel butt welded flanges of vessels and apparatus.

Design and dimensions

ГОСТ
28759.3-90

Дата введения 01.01.92

Настоящий стандарт распространяется на стальные приварные встык фланцы для сосудов и аппаратов с внутренним диаметром от 400 до 4000 мм и наружным базовым размером (днища, трубы) от 426 до 720 мм с условным давлением от 0,6 до 6,3 МПа, при температуре рабочей среды от минус 70°С до плюс 540°С, предназначенные для работы в химической, нефтехимической, нефтеперерабатывающей и других отраслях промышленности.

Пределы применения фланцев в зависимости от материала и температуры должны соответствовать ГОСТ 28759.1.

Требования п. 1.2 в части показателей «Внутренний диаметр аппарата D», D1, D2, D3, D4, D5, D6, D7, п. 1.4 в части показателя «Внутренний диаметр аппарата D «настоящего стандарта являются обязательными, другие требования настоящего стандарта являются рекомендуемыми.

1. КОНСТРУКЦИЯ И РАЗМЕРЫ

1.1. Стандарт устанавливает конструкции фланцев следующих исполнений:

1 - с впадиной;

2 - с выступом;

3 - с пазом;

4 - с шипом;

5 - с впадиной, облицованные листом из коррозионно-стойкой стали;

6 - с выступом, облицованные листом из коррозионно-стойкой стали;

7 - с пазом, облицованные листом из коррозионно-стойкой стали;

8 - с шипом, облицованные листом из коррозионно-стойкой стали;

9 - с впадиной, наплавленные коррозионно-стойкой сталью;

10 - с выступом, наплавленные коррозионно-стойкой сталью;

11 - с пазом, наплавленные коррозионно-стойкой сталью;

12 - с шипом, наплавленные коррозионно-стойкой сталью.

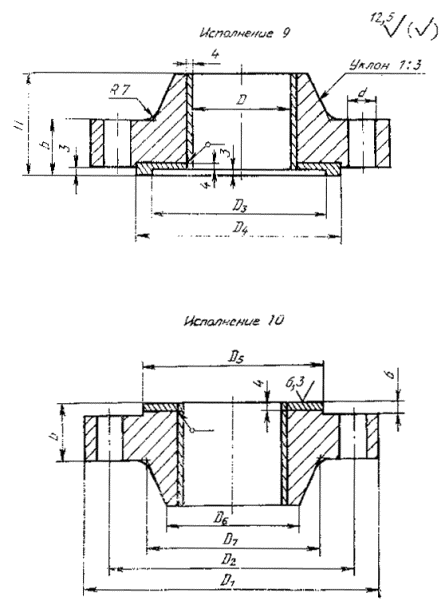

1.2. Конструкция м размеры фланцев должны соответствовать черт. 1-6 и табл. 1 и 2.

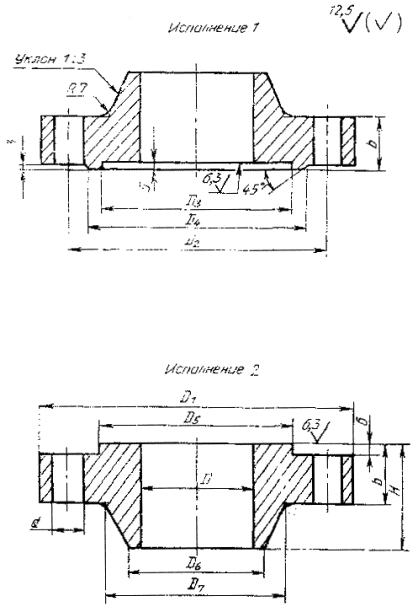

Черт. 1

Черт. 2

______________

* Размер равен

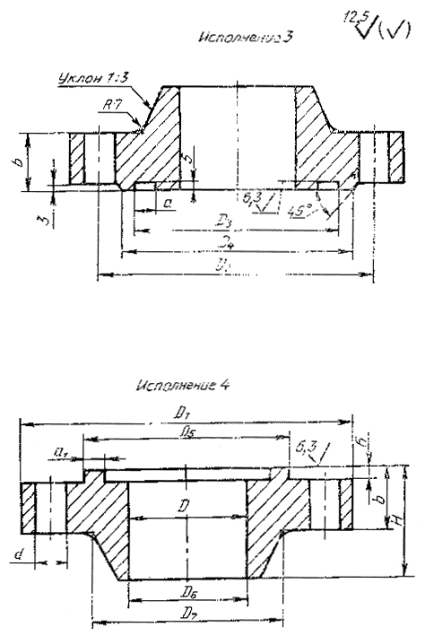

Черт. 3

______________

* Размер равен

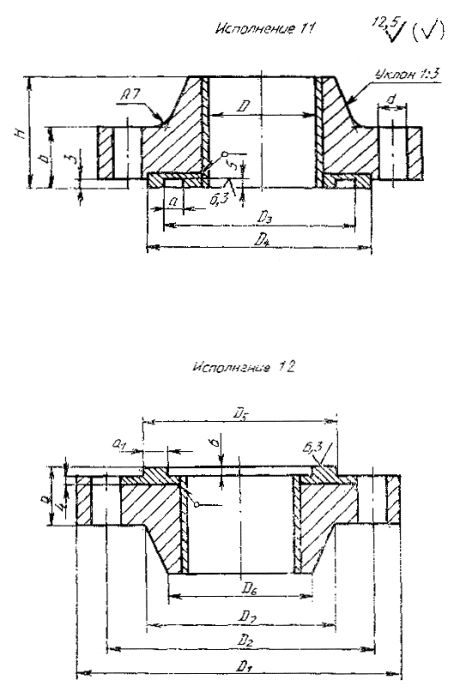

Черт. 4

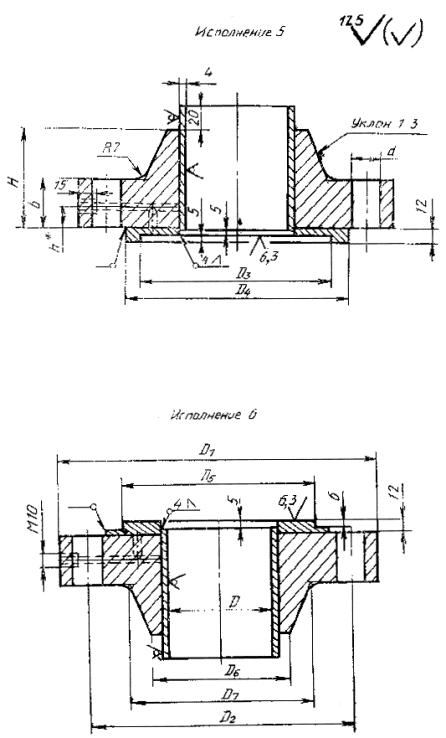

Черт. 5

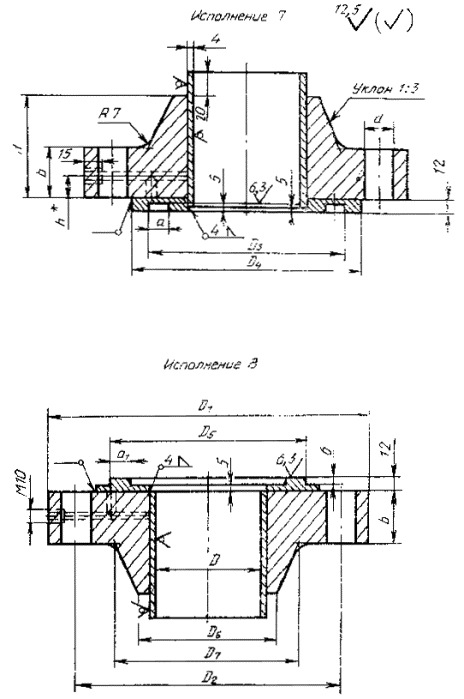

Черт. 6

Таблица 1

Размеры, мм

Внутренний диаметр аппарата D

D1

D2

D3

D4

а

D5

а1

D6

D7

b

H

d

Болты, шпильки

Давление условное, МПа

диаметр

количество

400

535

495

458

466

13,5

457

12

412

432

35

65

23

М20

20

1,0

436

70

1,6

418

440

40

75

24

2,5

590

530

15,5

14

424

454

50

95

33

М30

20

4,0

428

460

70

120

6,3

450

590

550

514

522

13,5

513

12

464

482

35

65

23

М20

24

1,0

486

70

1,6

472

490

45

75

2,5

640

580

508

15,5

507

14

474

510

50

105

33

М30

20

4,0

478

75

120

6,3

500

640

600

564

572

13,5

563

12

514

532

35

65

23

М20

24

1,0

536

70

1,6

522

544

45

80

28

2,5

695

635

558

15,5

557

14

524

560

60

115

33

М30

24

4,0

532

568

75

130

6,3

600

740

700

664

672

14

663

12

614

634

35

65

23

М20

28

1,0

616

640

70

1,6

624

648

50

85

32

2,5

795

735

658

16

657

14

630

664

65

115

33

М30

28

4,0

820

750

670

685

669

640

680

85

145

6,3

700

840

800

764

772

14

763

12

716

736

35

65

23

М20

32

1,0

718

740

45

80

1,6

850

810

774

782

773

728

754

50

90

40

2,5

895

835

758

772

16

757

14

732

766

75

125

33

М30

32

4,0

945

875

775

790

774

744

792

95

165

40

М36

28

6,3

800

945

905

866

876

14

865

12

818

838

40

70

23

М20

40

1,0

846

45

85

1,6

955

915

876

886

875

830

860

55

100

48

2,5

1005

945

870



20,5

868

18

838

876

75

130

33

М30

36

4,0

1055

985

885

910

883

848

904

95

180

40

М36

6,3

900

1045

1005

966

976

14

965

12

918

940

45

80

23

М20

40

1,0

920

948

50

95

1,6

1070

1020

978

978

977

932

962

55

100

27

М24

48

2,5

1110

1050

970

20,5

968

18

940

980

80

140

33

М30

40

4.0

1180

1110

900

1005

988

952

1020

105

205

40

М36

6,3

1000

1145

1105

1066

1076

15,5

1064

13

1020

1044

50

85

23

М20

44

1,0

1024

1050

55

95

1,6

1175

1125

1030

1092

1078

1036

1066

60

105

27

М24

52

2,5

1240

1170

1075

20,5

1073

18

1042

1088

90

160

40

М36

40

4,0

1300

1220

1095

1110

1093

1056

1126

115

220

46

М42

6,3

1100

1250

1210

1168

1180

15,5

1166

13

1120

1144

50

85

23

М20

52

1,0

1124

1152

60

100

1,6

1285

1235

1190

1205

1188

25

1136

1172

65

120

27

М24

56

2,5

1345

1275

28

1144

1192

100

170

40

М36

44

4,0

1410

1330

1206

1224

1203

1164

1236

120

225

46

М42

6,3

1200

1350

1310

1268

1280

15,5

1266

13

1220

1248

50

95

23

M20

56

1,0

1224

1256

60

110

1,6

1400

1345

1206

1310

1294

1238

1276

70

130

30

М27

2,5

1455

1385

1290

28

1287

25

1248

1302

105

185

40

М36

48

4,0

1520

1440

1310

1326

1307

1268

1346

120

235

46

М42

6,3

1300

1450

1410

1368

1380

15,5

1363

13

1320

1352

55

105

23

М20

60

1,0

1326

1360

65

115

1,6

1505

1450

1400

1414

1398

1338

1380

70

135

30

М27

2,5

1560

1190

1390

28

1387

25

1350

1408

105

190

40

М36

52

4,0

1655

1565

1418

1435

1115

1372

1456

130

255

52

М48

48

6,3

1400

1550

1510

1470

1484

15,5

1168

13

1420

1452

55

105

23

М20

68

1,0

1430

1460

65

110

1,6

1610

1555

1506

1520

1504

1438

1484

75

115

30

М27

64

2,5

1670

1600

1495

28

1492

25

1454

1516

105

200

40

М36

56

4,0

1770

1075

1522

1545

1519

1176

1562

145

275

58

М52

44

6,3

(1500)

1650

1610

1570

1584

17

1568

14

1524

1558

55

105

23

M20

68

1,0

1680

1633

1582

1598

1580

1532

1564

65

115

27

М24

1,6

1720

1660

1603

1620

1606

1542

1590

75

145

33

М30

64

2,5

1815

1730

1604

28,5

1601

25

1560

1632

115

215

46

М42

56

4,0

1880

1785

1627

1645

1624

1580

1672

150

285

58

М52

52

6,3

1600

1780

1730

1682

1696

17,5

1679

14

1626

1660

55

105

27

М24

68

1,0

1634

1668

65

115

76

1,6

1820

1760

1708

1720

1705

1642

1690

80

155

33

М30

68

2,5

1915

1830

28,5

25

1664

1732

125

225

46

М42

60

4,0

1995

1900

1732

1750

1729

1686

1784

155

300

58

М52

56

6,3

1800

1980

1930

1882

1896

17,5

1879

14

1828

1864

60

115

27

М24

84

1,0

1836

1872

70

125

1,6

2025

1965

1910

1928

1907

1842

1896

90

170

33

М30

80

2,5

2000

2185

2135

2086

2100

21,5

2083

18

2028

2064

65

130

27

М24

84

1,0

2036

2074

80

140

92

1,6

2235

2175

2116

2130

2113

2044

2104

105

195

33

М30

80

2,5

2200

2385

2335

2286

2300

2283

2228

2270

70

135

27

М24

88

1,0

2236

2273

85

150

104

1,6

2400

2595

2540

2490

2505

2487

2432

2470

80

135

30

М27

92

1,0

2610

2550

2496

2510

2493

2440

2480

110

170

33

М30

88

1,6

2600

2800

2745

2695

2710

22

2692

18

2632

2676

85

150

30

М27

96

1,0

2815

2755

2700

2715

2697

2644

2684

115

175

33

М30

1,6

2800

3000

2945

2895

2910

2392

2836

2876

90

150

30

М27

108

1,0

3020

2960

2906

2920

2903

2848

2884

125

180

33

М30

104

1,6

3000

3220

3160

3106

3120

3103

3036

3080

100

160

96

1,0

3048

3090

135

200

116

1,6

3200

3420

3360

3306

3320

27

3303

23

3236

3284

105

175

104

1,0

3252

3292

145

205

124

1,6

3400

3600

3540

3486

3500

3483

3440

3466

75

115

100

0,6

3620

3560

3506

3520

3503

3486

115

185

108

1,0

3600

3800

3740

3686

3700

3083

3640

3666

75

115

104

0,6

3820

3760

3706

3720

3703

3644

3686

125

190

112

1,0

3800

4010

3950

3896

3910

3893

3840

3870

85

130

108

0,6

4050

3980

3916

3930

3913

3848

3890

125

190

40

М36

100

1,0

4000

4220

4160

4106

4120

27,5

4103

4040

4080

90

150

33

М30

112

0,6

4250

4180

4116

4130

28

4113

4050

4096

125

195

40

М36

108

1,0

Примечания:

1. При применении прокладки из фторопласта - 4 размер D3 равен D5 и размер а равен а1+0,6.

2. Размеры, указанные в скобках, применять не рекомендуется.

Таблица 2

Размеры, мм

Сортамент днища или трубы

D

D1

D2

D3

D4

а

D5

а1

D6

D7

b

H

d

Болты, шпильки

Давление условное, МПа

диаметр

количество

426Х10

406

535

495

458

466

13,5

457

12

426

444

40

70

23

М20

24

2,5

590

530

15,5

14

432

460

50

90

33

М30

20

4,0

426Х12

402

432

462

70

115

6,3

480Х12

456

590

550

514

522

13,5

513

12

480

494

45

70

23

М20

24

2,5

640

580

508

516

15,5

507

14

482

510

55

100

33

М30

20

4,0

530Х10

510

640

600

564

572

13,5

563

12

532

550

45

70

23

М20

28

2,5

530Х12

506

695

635

558

15,5

557

14

535

556

60

105

33

М30

24

4,0

630Х10

610

740

700

664

672

14

663

12

632

650

50

75

23

М20

32

2,5

630Х14

602

795

735

658

10

657

14

635

662

70

115

33

М30

28

4,0

720Х10

700

840

800

762

772

14

763

12

720

740

45

75

23

М20

32

1,6

720X14

696

850

810

774

782

773

724

750

50

95

23

М20

40

2,5

Пример условного обозначения фланца исполнения 1 диаметром 1200 мм на условное давление 2,5 МПа из стали 12Х18Н10Т.

Фланец 1-1200-2,5-12Х18Н10Т ГОСТ 28759.3-90

То же, для фланца с прокладкой из фторопласта.

Фланец 1-1200-2,5-Ф-12Х18Н10Т ГОСТ 28759.3-90

Пример условного обозначения фланца для аппарата с обечайкой из труб и с днищами с наружным базовым размером, исполнения 1 диаметром 720 мм на условное давление 2,5 МПа из стали 12Х18Н10Т.

Фланец 1-720-2,5-12Х18Н10Т ГОСТ 28759.3-90

1.3. Технические требования по ГОСТ 28759.5.

1.4. Масса фланцев указана в табл. 3, 4 приложения.

1.5. Прокладки по ГОСТ 28759.6, ГОСТ 28759.7.

ПРИЛОЖЕНИЕ
Справочное

Таблица 3

Масса фланцев

Внутренний диаметр аппарата D, мм

Исполнение фланца

Давление условное, МПа

1

2

3

4

5

6

Масса, кг, не более

400

25,4

25,4

26,3

24,4

34,3

35,8

1,0

26,4

26,3

27,2

25,3

35,4

36,9

1,6

30,3

30,3

31,2

29,3

39,6

41,0

2,5

56,4

55,2

57,1

54,3

67,5

69,0

4,0

79,2

78,0

80,0

77,2

91,4

92,9

6,3

(450)

29,3

29,5

30,4

28,1

39,6

41,5

1,0

30,3

30,5

31,4

29,1

40,9

42,7

1,6

38,9

39,0

40,0

37,7

49,6

51,5

2,5

66,3

64,9

67,1

63,9

79,5

80,9

4,0

92,9

91,5

93,7

90,5

106,8

108,2

6,3

500

32,4

32,6

33,6

31,1

43,8

45,9

1,0

33,6

33,8

34,8

32,3

45,2

47,3

1,6

43,9

44,1

45,1

42,6

56,0

58,1

2,5

86,6

85,0

87,5

83,9

101,8

103,4

4,0

108,7

107,1

109,6

106,0

124,6

126,2

6,3

600

38,4

38,7

39,9

36,9

52,0

54,4

1,0

40,4

40,7

41,9

38,9

54,3

56,7

1,6

57,9

58,2

59,4

56,4

72,6

75,1

2,5

109,3

107,4

110,3

106,1

127,3

129,0

4,0

169,2

167,4

170,7

165,5

190,7

193,1

6,3

700

44,8

45,1

46,5

43,1

60,5

63,3

1,0

59,1

59,5

60,8

57,4

75,9

78,7

1,6

74,3

75,1

76,4

72,5

92,9

96,0

2,5

143,2

141,2

144,4

139,6

164,8

167,0

4,0

244,6

242,1

246,6

239,6

272,1

276,1

6,3

800

59,9

60,2

61,9

57,8

78,7

81,9

1,0

71,5

71,9

73,6

69,4

91,5

94,7

1,6

97,9

98,8

100,5

95,7

120,4

124,2

2,5

177,3

175,5

178,8

173,6

203,9

206,9

4,0

300,5

297,9

302,8

295,0

335,4

338,6

6,3

900

77,5

77,9

97,7

75,1

99,4

103,0

1,0

91,4

91,8

93,8

89,0

114,7

118,3

1,6

118,2

118,8

121,1

115,1

144,2

148,5

2,5

219,3

217,1

221,0

215,0

250,4

253,6

4,0

423,6

420,5

426,4

416,9

465,3

469,9

6,3

1000

95,7

96,1

98,0

93,3

120,5

124,5

1,0

109,2

109,6

111,4

106,7

35,0

138,9

1,6

147,2

147,8

150,4

143,8

177,2

181,9

2,5

309,7

306,6

311,9

303,8

347,9

351,9

4,0

538,1

534,4

541,6

530,1

587,3

592,8

6,3

1100

107,7

108,1

110,4

104,8

135,7

140,0

1,0

133,4

133,7

136,0

130,4

163,0

167,2

1,6

191,8

193,0

196,0

187,8

228,5

234,1

2,5

379,7

377,6

382,0

374,8

424,7

430,0

4,0

639,5

636,1

642,9

631,6

696,3

702,7

6,3

1200

123,3

123,7

126,1

120,1

154,9

159,6

1,0

152,2

152,6

155,0

149,0

185,6

190,3

1,6

242,4

244,1

247,8

237,9

285,4

292,0

2,5

466,0

463,3

468,6

460,0

518,0

523,6

4,0

740,8

737,3

744,9

732,1

804,6

812,1

6,3

1300

149,3

149,8

152,4

145,9

184,8

189,8

1,0

178,5

179,0

181,6

175,1

215,3

220,4

1,6

274,7

276,5

280,5

269,4

322,3

329,9

2,5

523,3

518,9

526,0

516,3

581,0

586,6

4,0

953,5

948,7

958,5

942,3

1028,5

1037,0

6,3

1400

159,6

160,6

163,1

156,0

198,5

204,1

1,0

188,7

189,1

192,2

185,0

228,2

233,8

1,6

326,7

329,1

333,3

320,8

380,5

389,1

2,5

605,4

601,9

608,8

597,5

670,4

676,7

4,0

1170,6

1164,9

1176,5

167,6

1256,6

1265,6

6,3

1500

176,2

177,0

179,5

172,5

217,7

223,5

1,0

242,1

242,8

246,6

236,9

289,4

296,1

1,6

366,5

369,0

373,5

360,2

424,7

434,4

2,5

817,9

813,2

822,4

807,4

892,6

901,3

4,0

1327,3

1321,7

1334,0

1313,3

1421,3

1432,1

6,3

1600

219,1

219,9

223,9

213,7

267,5

274,8

1,0

259,3

260,1

264,1

253,9

309,3

316,6

1,6

417,2

418,7

424,6

410,4

480,7

490,9

2,5

931,2

927,2

936,4

920,6

1012,3

1022,6

4,0

1550,0

1544,1

1557,9

1534,5

1654,7

1666,5

6,3

1800

272,1

273,0

277,5

266,1

328,3

336,4

1,0

319,2

320,1

324,6

313,2

377,1

385,3

1,6

535,1

537,6

543,7

о26,8

611,1

621,9

2,5

2000

343,4

344,9

348,9

337,9

410,0

419,6

1,0

413,3

415,8

419,8

408,7

482,8

492,4

1,6

732,9

736,5

742,2

724,9

823,4

836,8

2,5

2200

407,3

409,0

413,4

401,2

481,5

492,0

1,0

488,1

489,1

494,2

482,1

565,6

576,1

1,6

2400

502,2

503,9

509,4

494,8

586,4

597,3

1,0

733,2

735,1

741,3

724,8

827,5

840,5

1,6

2600

610,9

613,6

619,4

602,7

706,7

720,4

1,0

850,3

852,8

859,7

840,9

995,6

970,2

1,6

2800

681,6

684,5

690,8

672,8

784,7

799,5

1,0

997,9

1001,6

1008,7

987,5

1114,8

1131,3

1,6

3000

878,8

883,2

890,8

868,1

998,0

1016,1

1,0

1170,5

1177,9

1184,4

1180,6

1305,0

1325,0

1,6

3200

1004,9

1009,5

1015,7

995,9

1136,7

1156,0

1,0

1360,8

1325,9

1332,7

13123

1502,0

1481,9

1,6

3400

656,3

657,1

663,5

647,7

765,7

781,9

0,6

1164,5

1169,5

475,9

1155,0

1307,8

1328,2

1,0

3600

694,9

695,7

702,5

685,8

810,6

827,7

0,6

1317,6

1322,8

1329,6

1307,5

1470,9

1492,6

1,0

3800

878,9

882,1

889,9

868,8

1012,4

1032,5

0,6

1442,7

1450,7

1457,8

1431,7

1608,5

1633,7

1,0

4000

937,1

943,0

950,5

926,0

1076,6

1100,7

0,6

1523,3

1535,6

1543,2

1515,7

1701,6

1728,2

1,0

Таблица 4

Внутренний диаметр аппарата D, мм

Исполнение фланца

Давление условное, МПа

7

8

9

10

11

12

Масса, кг, не более

400

35,4

34,5

28,0

30,0

34,3

34,3

1,0

36,6

35,6

29,2

31,4

36,4

35,4

1,6

40,6

39,8

33,3

35,6

39,6

39,6

2,5

68,5

67,8

60,1

63,2

66,3

67,6

4,0

92,3

91,7

84,0

88,1

90,2

91,5

6,3

(450)

41,0

39,8

32,2

34,9

40,0

39,7

1,0

42,3

41,1

33,5

36,1

41,3

41,0

1,6

51,0

49,8

42,2

44,9

50,1

49,7

2,5

80,6

79,6

71,0

74,3

78,5

79,6

4,0

107,9

106,9

98,3

101,6

105,8

106,9

6,3

500

45,3

44,0

35,6

38,6

44,3

44,1

1,0

46,8

46,4

37,1

40,0

46,7

45,5

1,6

57,5

56,2

47,8

508

56,5

56,3

2,5

103,0

101,9

92,3

96,0

100,6

102,1

4,0

125,8

124,8

115,1

118,8

123,4

124,9

6,3

600

53,8

52,2

42,3

45,8

52,5

52,9

1,0

56,1

54,5

44,6

48,0

54,8

55,2

1,6

74,5

72,9

63,0

66,4

73,0

73,6

2,5

128,8

127,5

116,1

120,5

120,0

128,2

4,0

192,7

190,8

177,8

183,0

190,1

191,3

6,3

700

62,7

60,8

49,6

53,3

6,2

62,2

1,0

78,0

76,2

64,7

68,7

76,5

77,5

1,6

95,5

93,1

80,5

86,0

94,6

94,3

2,5

166,5

165,0

151,9

156,8

163,3

166,4

4,0

274,6

272,2

256,0

262,7

271,3

273,3

6,3

800

81,3

78,9

65,4

70,1

79,8

81,1

1,0

94,1

91,7

78,2

82,9

92,0

93,9

1,6

123,5

120,5

105,1

111,0

122,6

122,5

2,5

206,0

204,4

187,6

193,7

203,3

206,4

4,0

338,2

335,2

314,8

322,5

336,1

336,7

6,3

900

102,3

99,6

84,6

89,8

100,6

102,9

1,0

117,6

114,9

99,9

106,0

115,9

118,2

1,6

147,8

144,3

127,1

133,4

146,1

147,3

2,5

252,7

250,9

231,8

238,7

249,8

253,9

4,0

468,8

465,7

141,8

451,7

464,8

468,4

6,3

1000

123,5

120,9

104,1

109,8

101,6

121,6

1,0

137,9

135,8

118,6

124,3

136,1

139,9

1,6

181,1

177,3

157,6

164,7

179,9

181,4

2,5

350,8

348,4

325,5

334,4

346,8

352,6

4,0

591,5

587,7

559,9

571,7

586,9

591,5

6,3

1100

139,1

135,9

117,0

123,4

137,3

141,8

1,0

166,3

163,2

144,2

150,6

164,6

169,0

1,6

233,5

228,2

204,9

213,9

233,4

233,3

2,5

427,8

426,4

398,7

408,7

424,8

431,6

4,0

700,5

697,5

664,0

677,5

696,9

702,2

6,3

1200

158,6

155,2

134,6

141,5

156,7

162,6

1,0

189,3

185,8

165,2

172,2

187,4

193,3

1,6

291,2

285,0

248,3

268,1

291,1

291,5

2,5

521,4

519,4

488,0

499,6

518,4

526,0

4,0

809,6

806,1

768,7

784,0

805,4

812,2

6,3

1300

188,8

185,0

162,8

170,3

186,7

194,3

1,0

219,3

215,6

193,3

200,8

217,2

224,8

1,6

329,0

321,9

292,1

303,2

329,9

330,0

2,5

584,7

582,1

547,7

560,1

581,8

590,2

4,0

1034,4

1029,8

986,2

1004,6

1029,3

1037,3

6,3

1400

202,9

198,5

174,2

182,2

201,4

209,5

1,0

232,7

228,5

203,9

212,0

231,1

239,3

1,6

388,1

379,8

346,8

359,1

389,1

389,6

2,5

674,2

671,4

633,1

647,1

672,2

681,2

4,0

1263,4

1257,3

1208,7

1228,9

1258,7

1266,2

6,3

1500

222,1

218,0

191,7

200,3

220,4

231,4

1,0

250,0

289,2

259,6

269,6

293,9

301,9

1,6

432,8

424,5

388,0

402,0

433,2

436,3

2,5

898,1

894,5

849,7

867,9

892,4

906,4

4,0

1429,1

1422,6

1369,6

1392,1

1423,5

1433,5

6,3

1600

273,5

267,6

235,7

246,9

271,9

282,8

1,0

315,2

309,4

277,5

288,7

313,8

324,4

1,6

489,3

408,5

441,5

456,5

489,7

494,5,

2,5

1018,7

1014,8

966,8

986,6

1012,6

1028,9

4,0

1663,5

1656,0

1597,7

1622,7

1657,4

1668,8

6,3

1800

334,9

328,3

292,6

305,2

333,2

348,3

1,0

383,8

377,2

341,4

354,0

382,1

397,2

1,6

620,9

609,9

666,3

581,9

622,8

628,5

2,5

2000

416,9

411,2

369,1

383,6

415,5

436,8

1,0

489,7

484,0

442,0

456,5

488,4

509,6

1,6

834,1

823,8

771,5

791,2

835,8

848,0

2,5

2200

489,1

432,8

436,7

452,6

487,6

514,9

1,0

573,1

566,9

520,7

536,7

571,7

599,0

1,6

2400

694,2

586,5

534,2

552,5

593,0

625,4

1,0

837,2

828,6

775,5

793,5

836,0

867,3

1,6

2600

717,1

707,8

649,2

670,0

716,8

754,3

1,0

966,8

956,5

895,2

917,4

966,5

1002,7

1,7

2800

795,9

785,8

723,0

745,2

795,6

840,9

1,0

1127,5

1115,0

1047,0

1077,2

1128,3

1169,7

1,6

3000

1012,1

999,0

926,2

952,9

1012,8

1062,6

1,0

1320,9

1035,0

1229,0

1257,0

1325,2

1368,5

1,6

3200

1149,6

1140,2

1060,2

1083,6

1150,5

1213,6

1,0

1476,1

1466,0

1425,5

1414,5

1476,9

1539,6

1,6

3400

773,2

770,2

694,9

720,7

770,9

856,0

0,6

1321,5

1311,5

1226,6

1256,8

1322,4

1395,6

1,0

3600

820,7

815,4

735,8

763,0

816,1

912,6

0,6

1485,5

1474,8

1385,1

141,8,9

1486,4

1770,3

1,0

3800

1023,4

1016,9

927,6

958,8

1023,4

1125,4

0,6

1626,2

1612,1

1512,4

1548,1

1630,1

1718,7

1,0

4000

1092,8

1080,9

981,3

1016,7

10,93,7

1201,1

0,6

1720,3

1705,5

1600,3

1638,2

1724,4

1824,7

1,0

Примечания:

1. Массы фланцев рассчитаны при плотности 7,85 г/см3.

2. Размеры, указанные в скобках, применять не рекомендуется.

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством тяжелого машиностроения СССР

2. РАЗРАБОТЧИКИ

Г.В. Мамонтов, А.Г. Вихман, С.И. Зусмановская, И.Е. Зейде, Б.С. Вольфсон, Н.П. Анисова, С. Н. Черкасова, А.М. Бубакин, Т.В. Булчинская, Т.Е. Бабкина, В.А. Заваров, В.И. Рачков, Н.С. Ананьева, Л.П. Перцев, В.В. Проголаев, В.В. Стогний, Л.П. Гапонова, Т.П. Голубова

3. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 29.11.90 № 2976

4. Срок проверки стандарта 1997г.

Периодичность проверки - 5 лет

5. ВЗАМЕН ОСТ 26-427-79

СОДЕРЖАНИЕ






Rambler's Top100 Яндекс цитирования
  Copyright © 2008-2024, www.docload.ru
