ВРЕМЕННАЯ
ИНСТРУКЦИЯ
МОСКВА 1998г. Настоящая
"Временная инструкция по приемке в эксплуатацию линейных сооружений ВОЛП в
ПВП кабелеводах и составлению исполнительной документации на сдаваемые линейные
сооружения" разработана ОАО "ССКТБ - ТОМАСС" на основе
"Временного положения по приемке законченных строительством
объектов", введенного в действие письмом Госстроя России от 09.07.93 г. №
БЕ-19-11/13 и "Руководства по приемке в эксплуатацию линейных сооружений
проводной связи и проводного вещания", утвержденного Министерством связи
СССР 22.01.90 г. и введенного в действие МС СССР, приказом № 40 от 24.01.90 г.,
а также руководств по составлению исполнительной документации, предъявляемой
приемочным комиссиям. "Временная
инструкция …." определяет порядок приемки в эксплуатацию законченных
строительством линейных сооружений волоконно-оптических линий передачи (ВОЛП),
проложенных в ПВП кабелеводах из трубок "SILICORE", а также объем и состав исполнительной документации,
представляемой строительно-монтажными организациями комиссиям по приемке. Выполнение
требований "Инструкции …." является обязательным для всех
организаций, осуществляющих строительство, реконструкцию, капитальный ремонт и
приемку в эксплуатацию линейных сооружений ВОЛП в ПВП кабелеводах и сдаваемых в
эксплуатацию заказчику. Предложения и
замечания по "Инструкции …." следует направлять в ОАО
"ССКТБ-ТОМАСС" по адресу: 107066, г. Москва Б-66, Нижняя
Красносельская ул., д.13. 1. ОБЩИЕ ПОЛОЖЕНИЯ
1.1 Приемка в
эксплуатацию законченных строительством (реконструкцией) линейных сооружений
волоконно-оптических линий связи (ВОЛП) в ПВП кабелеводах должна осуществляться
в соответствии с требованиями "Временного положения по приемке законченных
строительством объектов", СНиП
3.01.04-87 "Приемка в эксплуатацию законченных строительством
объектов. Основные положения", а также с требованиями настоящей
инструкции. Приемка линейных сооружений после окончания капитального ремонта
производится в соответствии с требованиями настоящей инструкции. 1.2 Законченные
строительством в соответствии с проектом и подготовленные к эксплуатации
линейные сооружения подземных в ПВП кабелеводах волоконно-оптических линий
передачи (ВОЛП), входящих во Взаимоувязанную сеть связи Российской Федерации
(ВСС РФ), заказчик должен предъявлять к приемке государственным приемочным
комиссиям. 1.3
Государственные приемочные комиссии по приемке объектов связи назначаются: а)
Государственным комитетом Российской Федерации по связи и информатизации
(Госкомсвязи России) или органом, им уполномоченным - по объектам,
строительство которых производилось за счет федерального бюджета или льготного
кредитования; б) органами
исполнительной власти субъектов Российской Федерации: краев, автономных
республик, автономных округов, городов Москвы или Санкт-Петербурга или органами
ими уполномоченными - по объектам, строительство которых производилось за счет
средств местных бюджетов; в) инвестором -
по объектам, строительство которых финансировалось за счет собственных средств
организаций или физических лиц. 1.4 Линейные
сооружения связи принимаются в целом, в т.ч. "под ключ" или, по мере
завершения, отдельными очередями, пусковыми комплексами в объеме,
предусмотренном договором подряда (контрактом) на строительство и в
соответствии с другими условиями договора. 1.5 Капитально
отремонтированные линейные сооружения, после выполнения всех видов работ в
соответствии с технической документацией, предъявляются исполнителем и
принимаются в эксплуатацию приемочной комиссией, назначаемой приказом
руководителя предприятия связи, осуществляющего эксплуатацию данных сооружений. 1.6
Дополнительные работы, не предусмотренные проектом, не могут задержать приемку
законченных строительством сооружений связи. - соответствие
объектов и смонтированного оборудования проекту (проектам) на строительство; - соответствие
выполненных строительно-монтажных работ требованиям строительных норм и правил; - результаты
испытаний и комплексного опробования оборудования; -
подготовленность объектов к эксплуатации и выпуску продукции (оказанию услуг),
включая выполнение мероприятий по обеспечению на них условий труда в
соответствии с требованиями техники безопасности и производственной санитарии,
защиты природной среды. По результатам
проведенных проверок рабочими комиссиями принимается решение о готовности и
приемке сооружений и предъявлении их к приемке в эксплуатацию государственным
приемочным комиссиям. 1.8 Приемку в
эксплуатацию законченных строительством несложных объектов с незначительным
объемом проверок и испытаний допускается проводить приемочными комиссиями без
промежуточного освидетельствования рабочими комиссиями при наличии у заказчика
положительных замечаний от Госсвязьнадзора и других госнадзорных органов о
соответствии предъявляемого объекта требованиям, перечисленным в п. 1.7 настоящего документа. 1.9 Предъявление
линейных сооружений к освидетельствованию и приемке рабочим комиссиям
производится генподрядчиком, а к приемке в эксплуатацию государственным
приемочным комиссиям - заказчиком. 1.10 После
подписания акта рабочей комиссией заказчики строительства сооружений связи
(назначенные эксплуатационные организации) несут ответственность за сохранность
всех сооружений, включенных в акты рабочих комиссий. 1.11 При приемке
в эксплуатацию линейных сооружений следует руководствоваться правилами раздела
2 СНиП 3.01.04-87 об
ответственности сторон. 1.12
Использование сооружений (или их составных элементов), не принятых в
эксплуатацию, не допускается. 1.13 Датой ввода
объекта в эксплуатацию считается дата подписания акта Государственной
приемочной комиссией. 1.14
Утвержденный акт приемки в эксплуатацию является основанием регистрации
построенного объекта и выдачи разрешения на его постоянную эксплуатацию. 2. РАБОЧИЕ КОМИССИИ, ИХ
ПРАВА, ОБЯЗАННОСТИ И ПОРЯДОК РАБОТЫ
2.1 Рабочие
комиссии назначаются решением (приказом, постановлением и др.)
организации-заказчика не позднее, чем в пятидневный срок после получения
письменного извещения генподрядчика о готовности линейных сооружений к приемке. 2.2. В состав рабочих
комиссий включаются представители: заказчика - в
том числе председатель комиссии; генерального подрядчика; субподрядных,
эксплуатационной и проектной организаций; органов Госсвязьнадзора, органов
государственного санитарного, пожарного и экологического надзоров; технической
инспекции труда соответствующего состава профсоюзов; профсоюзной организации
заказчика и эксплуатационной организации. 2.3 В
обязанности рабочих комиссий входит: а) проверка
исполнительной документации на комплектность, полноту содержания и качество
исполнения; б) проверка
соответствия выполненных строительно-монтажных работ проектно-сметной
документации и согласованным отступлениям от проекта; в)
освидетельствование выполненных работ, проверка их качества, проведение
выборочных испытаний, проверок, измерение оптических и электрических
характеристик кабелей в соответствии с помещенной в настоящей «Инструкции ….»
технической программой приемки данного вида сооружения (п. 2.9); г) проверка
готовности линейных сооружений к эксплуатации; д) приемка
линейных сооружений от генподрядчика с составлением акта о готовности их для
предъявления Государственной приемочной комиссии. 2.4 Порядок и
продолжительность работы рабочей комиссии определяются заказчиком по
согласованию с генеральным подрядчиком. При этом сроки работы комиссии по
сооружениям должны быть в следующих ориентировочных пределах: а) при приемке
магистральных и внутризоновых ВОЛП - 18 км трассы в день; б) при приемке
ВОЛП ГТС - до 10 дней; в) при приемке
ВОЛП сельской связи - 20 км трассы в день; 2.5 Рабочими
комиссиями принимаются для предъявления Государственной приемочной комиссии -
следующие законченные сооружения по мере их готовности: а) участки
ОУП-ОУП магистральных и внутризоновых кабельных линий передачи, участки ОУП-НРП
(НРП-НРП), соединительные кабельные линии, законченные строительством кабельные
переходы через водные преграды. В случае
обслуживания участка ОУП-ОУП несколькими эксплуатационными предприятиями или
при выполнении на нем работ несколькими субподрядными организациями допускается
приемка законченных строительством участков ОУП-НРП или НРП-НРП группами в
пределах зон обслуживания (строительства); б) кабельные
линии межстанционной и межузловой связи, магистральные кабельные линии вне
зависимости от готовности питаемых шкафных районов и шкафные районы вне
зависимости от питающих магистралей; в) кабельные
линии межстанционной сельской связи, линии абонентских телефонных сетей. 2.6 Генеральный подрядчик представляет рабочим комиссиям в одном
экземпляре следующую документацию: а) перечень
организаций, участвовавших в производстве строительно-монтажных работ с
указанием видов выполненных ими работ, фамилий инженерно-технических
работников, непосредственно ответственных за их выполнение и данных о наличии
соответствующих лицензий на осуществление деятельности по оказанию услуг по
связи на территории Российской Федерации; б) технические
сертификаты, технические паспорта или другие документы, удостоверяющие качество
материалов, конструкций и изделий, применяемых при производстве
строительно-монтажных работ и имеющих сертификаты соответствия техническим
требованиям для применения на ВСС Российской Федерации; в)
исполнительную техническую документацию, включающую рабочие чертежи в объеме,
полученном от заказчика и откорректированные строительно-монтажной
организацией, в соответствии с фактически произведенными работами, и документы
по монтажным работам, оптическим и электрическим измерениям, испытаниям и
проверкам. 2.7 Акты рабочей комиссии о готовности законченных строительством
линейных сооружений для предъявления Государственной приемочной комиссии
составляются по форме, приведенной в приложении 1, в шести
экземплярах (три - заказчику, два - генподрядчику, один - эксплуатационной
организации). 2.8
Документация, перечисленная в п. 2.6
и акты, указанные в п.2.7, после
окончания работы рабочей комиссии должны быть переданы заказчику. приемки вновь
построенных, реконструированных и капитально отремонтированных кабельных линий
ВОЛС в ПВП кабелеводах А. Состав и
объем проверок
Б. Состав и
объем приемо-сдаточных оптических и электрических измерений Для приемочной
комиссии основными документами, характеризующими состояние оптических и
электрических параметров линейно-кабельных сооружений ВОЛП, являются
подписанные представителями заказчика (эксплуатационной организации) протоколы
оптических и электрических измерений, находящиеся в составе представленной
подрядчиком исполнительной документации. По решению
приемочной комиссии измерения оптических параметров могут проводиться в объеме
до 100 % на всех элементарных кабельных участках (ЭКУ) сдаваемой ВОЛП по
следующим показателям: абсолютное
значение оптических потерь (величина затухания в дБ) на ЭКУ; относительное
значение оптических потерь (километрическое затухание в дБ/км) на ЭКУ; распределение
потерь в неразъемных соединениях (сростках волокон) на ЭКУ. При наличии в
конструкции кабеля токоведущих проводников и металлических армирующих элементов
по решению приемочной комиссии могут проводиться в объеме до 100 % также
следующие электрические измерения: а)
электрического сопротивления изоляции каждого токоведущего проводника
относительно остальных проводников и металлических элементов, соединенных вместе; б)
электрического сопротивления шлейфа жил двухпроводной цепи ДП или СС,
приведенного к длине 1 км; в) асимметрии
(разности) электрических сопротивлений проводников цепи ДП или СС, приведенной
к длине 1 км; г)
электрического сопротивления наружного диэлектрического шланга между каждым
металлическим элементом и землей; д) испытание
напряжением изоляции между каждым проводником и остальными проводниками и
металлическими элементами, соединенными вместе. Измеренные значения оптических
и электрических параметров должны соответствовать техническим нормам,
установленных проектным заданием на кабельную линию и "Нормам
приемо-сдаточных измерений элементарных кабельных участков магистральных и
внутризоновых подземных волоконно-оптических линий передачи сети связи общего
пользования", введенным в действие приказом № 97 Госкомсвязи России от
17.12.97 г. 3. ГОСУДАРСТВЕННЫЕ
ПРИЕМОЧНЫЕ КОМИССИИ, ИХ ПРАВА, ОБЯЗАННОСТИ И ПОРЯДОК РАБОТЫ
3.1
Государственные приемочные комиссии назначаются не позднее, чем за три месяца
до установленного срока ввода объекта в эксплуатацию. При этом должны быть
определены даты начала и окончания работы комиссий с учетом установленного
срока ввода объектов в эксплуатацию. 3.2
Председателями государственных приемочных комиссий по приемке в эксплуатацию
линейных сооружений связи назначаются руководящие работники госкомитетов,
ведомств и органов, назначивших эти комиссии или руководящие работники
непосредственно им подчиненных предприятий, учреждений и организаций. 3.3 В состав
государственных приемочных комиссий включаются представители: генерального
подрядчика и субподрядчика, эксплуатационной и проектной организаций, органов
Госсвязьнадзора, органов санитарного, пожарного и экологического надзоров,
технической инспекции труда совета профсоюзов, профсоюзного органа
эксплуатационной организации, финансирующего банка и других заинтересованных
организаций. 3.4 Заказчик
представляет Государственной приемочной комиссии всю документацию, полученную
рабочими комиссиями от генерального подрядчика, а также: а) акты рабочих
комиссий о готовности законченных строительством сооружений для предъявления
Государственной приемочной комиссии или заключения госнадзорных органов; б) утвержденную
проектно-сметную документацию и справку об основных технико-экономических
показателях принимаемых в эксплуатацию сооружений; в) справку об
устранении недоделок, выявленных рабочими комиссиями; г) справку
заказчика или назначенной эксплуатационной организации о подготовленности
объекта связи, его очереди или пускового комплекса к нормальной эксплуатации и
выполнении функций, предусмотренных проектом; д) перечень
проектных организаций, участвовавших в проектировании объекта; е) документы об
отводе земельных участков, геодезической разбивке и геологии, согласованные с
экологическими службами, генеральные планы участков с нанесенными изменениями
против проекта; ж) справку о
фактической стоимости строительства, подписанную заказчиком и генподрядчиком
(кроме "прочих затрат" сводной сметы, уточняемых заказчиком после
оплаты объекта по акту Государственной комиссии, и последних затрат,
компенсируемых подрядчику заказчиком); з) справку о
соответствии вводимых в действие мощностей мощностям, предусмотренным проектом и) другую
имеющуюся у заказчика документацию по объекту. 3.5 В
обязанности государственных приемочных комиссий входят: а) проверка
готовности объекта к приемке в эксплуатацию (в том числе проверка устранения
недоделок, выявленных рабочей комиссией); б) проверка
наличия и содержания актов рабочих комиссий на приемку зданий и сооружений,
оборудования, линий и каналов связи; в) проверка
представленных заказчиком справок о вводимых мощностях и фактической стоимости
строительства в сопоставлении с утвержденной проектно-сметной документацией; г) проверка
качества выполненных работ и законченного строительства объекта в целом; д) составление
акта приемки в эксплуатацию объекта связи по форме, указанной в приложении 2. 3.6 Акт о
приемке в эксплуатацию линейных сооружений и докладная записка к нему
составляется в пяти экземплярах, два из которых вместе с проектом решения
следует представить в орган, назначивший Государственную приемочную комиссию,
два - передать заказчику и один - генеральному подрядчику. 3.7 Для проверки
качества принимаемых сооружений Государственная приемочная комиссия в
необходимых случаях назначает дополнительные испытания и измерения
оборудования, линий и каналов связи в выборочном порядке. 3.8 При
необходимости Государственная приемочная комиссия организует в своем составе
специализированные подкомиссии для приемки отдельных сооружений и работ. 3.9 Приемка
объекта связи Государственной приемочной комиссией должна быть закончена в
срок, установленный органом, назначившим комиссию. В случае необходимости
только этим органом может быть продлен установленный срок приемки. 3.10 Акты
приемки в эксплуатацию объектов связи рассматриваются и утверждаются органом,
назначившим Государственную приемочную комиссию, в месячный срок после его
подписания. 3.11
Государственная приемочная комиссия при выявлении непригодности объекта к
эксплуатации представляет мотивированное заключение об этом в орган,
назначивший комиссию, а копии направляет заказчику и генеральному подрядчику. 3.12 Полномочия
Государственной приемочной комиссии прекращаются с момента утверждения акта о
приемке объекта в эксплуатацию. 4. ПРИЕМКА В ЭКСПЛУАТАЦИЮ
ЛИНЕЙНЫХ СООРУЖЕНИЙ ПОСЛЕ КАПИТАЛЬНОГО РЕМОНТА
4.1 Приемка в
эксплуатацию капитально отремонтированных линейных сооружений производится
приемочной комиссией, назначаемой приказом руководителя предприятия связи,
которое обслуживает данные сооружения. Комиссия назначается ежегодно в начале
ремонтного сезона. 4.2 В состав
приемочной комиссии включаются: представитель руководства эксплуатационной
организации (председатель), представители линейных служб эксплуатационной
организации, представитель Госсвязьнадзора и представитель организации
(подразделения), выполнявшей работы. Приемка производится с участием работника,
обслуживающего принимаемые сооружения. 4.3 До
предъявления к приемке капитально отремонтированных сооружений главный инженер
эксплуатационного предприятия обязан организовать их предварительное
освидетельствование с целью проверки готовности этих сооружений к приемке с
оформлением справки готовности капитально отремонтированных сооружений (см. приложение 3). 4.4 Приемка
капитально отремонтированных линейных сооружений должна быть начата приемочной
комиссией не позднее, чем через пять дней после предъявления их к приемке. 4.5 На
капитально отремонтированные линейные сооружения организация, выполнявшая
работы, представляет исполнительную документацию. 4.6 В ходе
приемки комиссия осматривает 100% отремонтированных сооружений, руководствуясь
технической программой на данный вид сооружения. Все характеристики сооружений
должны соответствовать технической документации на выполнение капитального
ремонта, действующим нормам, ГОСТ, ТУ. 4.7 Акт приемки
работ по капитальному ремонту линейных сооружений оформляется в трех экземплярах
по форме, указанной в приложении 4.
Акт утверждается главным инженером предприятия, назначившего приемочную
комиссию. 5. ИСПОЛНИТЕЛЬНАЯ
ДОКУМЕНТАЦИЯ
5.1
Исполнительная документация составляется подрядной организацией и
представляется заказчику для проверки рабочими комиссиями готовности к сдаче в
эксплуатацию законченных строительством (реконструкцией) линейных сооружений
кабельных линий. 5.2
Исполнительная документация должна состоять из рабочих чертежей в объеме,
полученном от заказчика на строительство объекта, скорректированных
строительно-монтажной организацией в соответствии с фактически приведенными
работами, а также из документов на монтажные работы, измерений оптических и
электрических характеристик, испытаний и проверок. 5.3
Корректировка рабочих чертежей, а также составление картограммы глубины
заложения кабелевода должны проводиться в соответствии с требованиями
"Руководства по строительству линейных сооружений магистральных и
внутризоновых кабельных линий" Москва, "Радио и связь" 1986 г. 5.4 При
выполнении рабочих чертежей следует использовать принятые условные обозначения
и масштабы, а также нижеследующие дополнительные обозначения для новых
элементов, применяемых на ВОЛП в ПВП кабелеводе: КОМ - контейнер
оптических муфт - символ: Мт - муфта
трубная -
символ: С - сигнализатор
(маркер) в грунте - символ: 5.5
Исполнительная документация предъявляется в одном экземпляре, в объеме,
предусмотренном настоящей "Инструкцией …." и комплектуется заполненными
формами, входящими в состав соответствующих паспортов или монтажной и рабочей
документации. 5.6
Исполнительная документация должна быть подписана главным инженером
организации, выполнившей строительно-монтажные работы, а также лицами, ответственными
за достоверность приведенных в документах данных (соответствие
откорректированных чертежей выполненным работам в натуре, результаты измерений
и испытаний) - старшим прорабом, прорабом, измерителем и др. 5.7
Исполнительная документация комплектуется в принятом порядке, изложенном в
"Руководстве по строительству линейных сооружений магистральных и
внутризоновых кабельных линий" Москва "Радио и связь" 1986 г., а
также с учетом следующих указаний: 1) При
представлении документации на групповую трассу, документы комплектуются на
каждую кабельную линию и каждый резервный кабелевод раздельно. 2) В головную
папку с рабочими чертежами следует вначале включить (подшить) титульные листы: "Исполнительная
документация" (форма 1); "Паспорт
групповой трассы из ПВП кабелеводов" (форма
2); "Паспорт
кабельной линии связи в ПВП кабелеводе" (форма
3); "Состав
документов" (форма 4). 3) Оптический
паспорт линейных сооружений ВОЛП комплектуется из протоколов измерений
оптических параметров ЭКУ (форма 6) по
регенерационным участкам ОУП-НРП, НРП-НРП. Перед каждым протоколом измерений
помещают оптический паспорт на данный регенерационный участок. Для ВОЛП,
состоящего из одного элементарного кабельного участка ЭКУ (ОУП-ОУП) допускается
выпускать оптический паспорт на одном листе с совмещением титула и данных
измерения оптических волокон. 5.8 Исполнительная
техническая документация по линейным сооружениям ВОЛП в ПВП кабелеводах должна
представляться рабочим комиссиям в следующем составе: паспорт
групповой трассы из ПВП кабелеводов; паспорт трассы
кабельной линии связи в ПВП кабелеводе; оптический
паспорт кабельной линии связи; электрический
паспорт оптической кабельной линии связи (кабели с жилами ДП и (или) жилами СС
и (или) металлическими элементами); монтажная
документация; рабочая
документация. Примечание: Паспорт групповой
трассы из ПВП кабелеводов (форма 2)
представляется на трассу, включающую несколько кабелеводов или кабелеводы и
кабели связи, прокладываемые в одной траншее. 5.9 В состав
паспорта трассы кабельной линии связи в ПВП кабелеводе должны входить: 1) титульные
листы (форма 3 и 4); 2)
скорректированная рабочая документация проекта (чертежи: трассы прокладки
кабелевода, переходов через реки (водоемы), шоссейные и железные дороги,
вводных устройств, защиты кабеля и корпусов НРП от коррозии, ударов молнии и
внешних электромагнитных влияний, заземляющих устройств, строительства НРП) и
другая в объеме, полученном от заказчика, с нанесенными на чертежах трубными
разъемными муфтами, контейнерами оптических муфт, замерными столбиками, КИП и
т. д; 3) картограмма
глубины заложения кабелевода в грунте; 4) схема
размещения строительных длин и смонтированных муфт на регенерационном участке. Примеры:

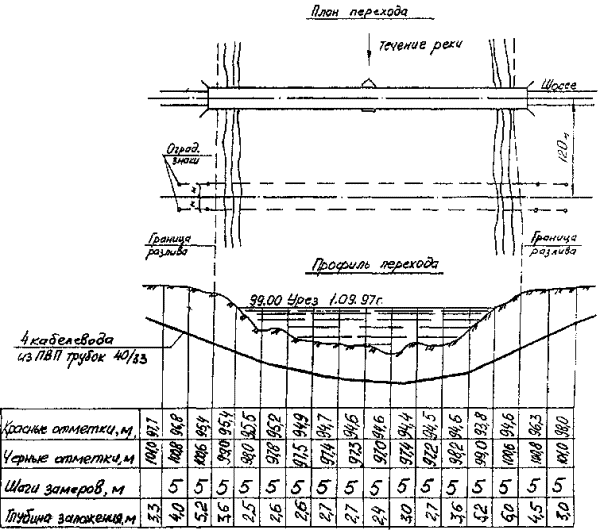

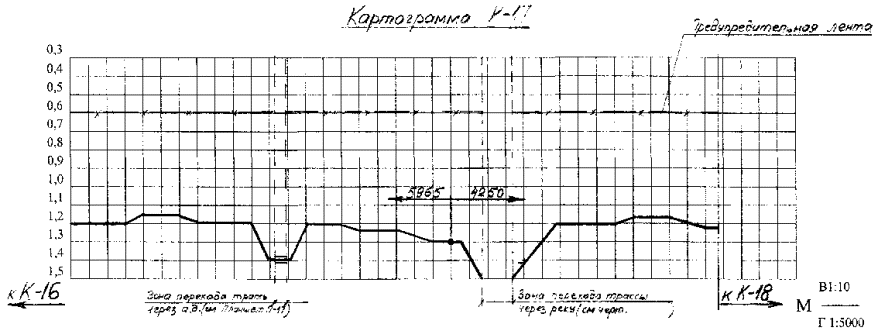

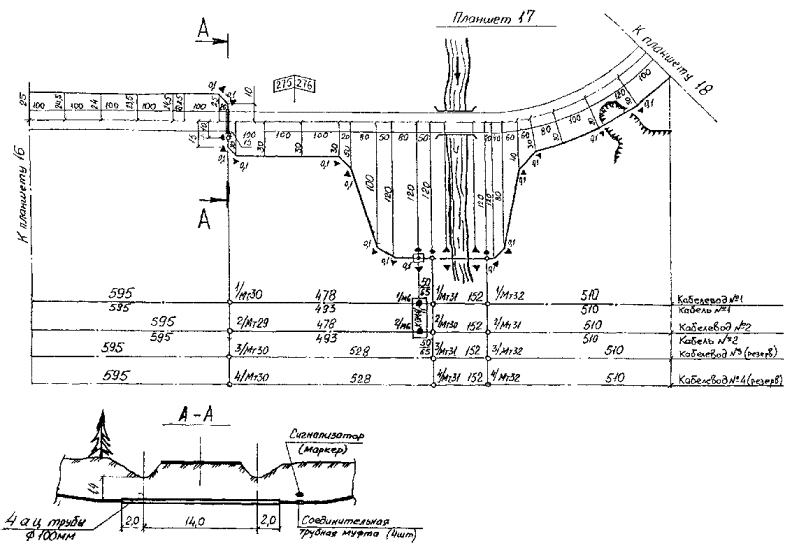

исполнения планшета рабочих чертежей, исполнения чертежа перехода трассы через
водную преграду, исполнения картограммы глубины заложения кабелевода в грунте и

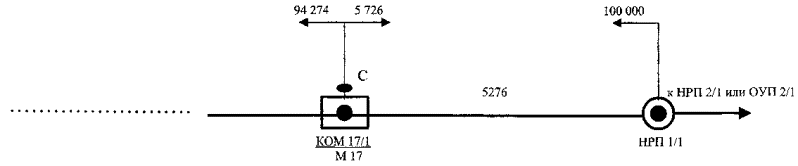

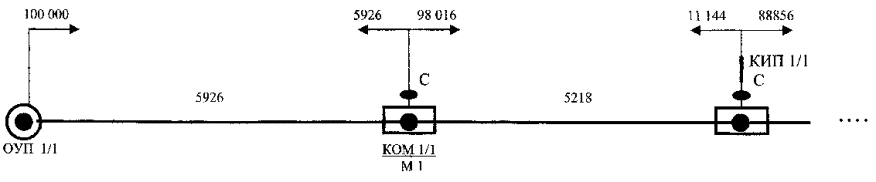

схемы размещения строительных длин и смонтированных муфт на регенерационном
участке показаны на рис. 1, 2, 3 и 4 соответственно. 5.10 В состав
оптического паспорта кабельной линии связи должны входить: 1) титульные
листы (форма 5 и 4); 2) протокол
измерений оптических параметров ЭКУ (форма 6). 5.11 В состав
электрического паспорта оптической кабельной линии связи должны входить: 1) титульные
листы (форма 7 и 4); 2) протокол
электрических измерений постоянным током оптического кабеля с токоведущими
проводниками и (или) металлическими элементами конструкции (форма 8); 4) протокол
измерения потенциалов на оболочках кабеля, если проектом предусмотрены работы
по защите от коррозии (форма 9); 5.12 В состав
монтажной документации должны входить: 1) титульные
листы (форма 10 и 4); 2) протокол
проверок качества прокладки и монтажа кабелеводов для оптического кабеля и акты
сдачи в монтаж (форма 11); 3) эскиз
поперечного разреза кабеля с основными данными его конструктивных элементов
(только для опытных конструкций кабеля); 4) паспорт на
смонтированную соединительную оптическую муфту № (форма 12/1); 5) паспорт на
смонтированную разветвительную оптическую муфту № (форма 12/2); 6) протокол оптических измерений смонтированных участков ВОЛП (форма 13); 7) протокол
проверки оптического кабеля с жилами ДП и (или) СС и (или) металлическими
элементами (форма 14). 8) заводские
паспорта на оборудование для содержания под избыточным давлением (при
постановке резервных кабелеводов под давление), корпуса НРП, катодные и
дренажные установки и др.; 9) протоколы
проверки оборудования, указанного в п. 6; 10) сведения о
дренажной установке (форма 15); 11) сведения о
протекторной защите (форма 16); 12) сведения о
катодной установке (форма 17). Примечание. Формы 15, 16, 17
представляют в том случае, если эти работы предусмотрены проектом и выполнены к
началу приемки магистрали рабочей комиссией. 5.13 В состав
рабочей документации должны входить: 1) титульные
листы (форма 18 и 4); 2) паспорт
(сертификат) на строительные длины трубок кабелей и заводские протоколы
оптических измерений кабеля; 3) журнал учета
строительных длин трубок, поступивших на склад (форма
19); 4) журнал учета
строительных длин кабелей, поступивших на склад (форма
20); 5) протокол
входного контроля ПВП трубок (форма 21); 6) протокол
входного контроля оптических кабелей (форма 22); 7) укладочная
ведомость на строительные длины трубок (форма
23); 8) укладочная ведомость
на строительные длины кабелей (форма 24); 9) ведомость
замеров глубины заложения кабелеводов (форма 25); 10) акт на
скрытые работы по прокладке кабелеводов в грунте и по мостам (форма 26); 11) акт на
скрытые работы по прокладке кабелеводов в городской кабельной канализации (форма 27); 12) акт на
скрытые работы по вводу оптических кабелей в ПВП кабелеводы (форма 28); 13) акт на
скрытые работы по закладке контейнеров оптических муфт (форма 29); 14) акт на
скрытые работы по строительству НРП (форма 30); 15) акт на
скрытые работы по устройству контуров заземления (форма 31); 16) акт на
скрытые работы кабельных переходов через автомобильные и железные дороги на
кабельной магистрали (форма 32); 17) акт на
скрытые работы переходов через водную преграду (форма
33); 18) акт на
скрытые работы по прокладке тросов грозозащиты (форма
34); 19) ведомость
определения физической длины кабелеводов (форма
35); 20)
ведомость определения физической длины смонтированного кабеля (форма 36).
Рис. 2 Пример исполнения чертежа
перехода трассы через водную преграду
Рис. 3 Пример исполнения
картограммы глубины заложения группы кабелеводов в грунте Рис. 4 Пример схемы размещения муфт на
регенерационном участке
Форма
2
ГОСКОМСВЯЗИ
РОССИИ СТРОЙОРГАНИЗАЦИЯ
_________________________ СМУ _________________________________________ ПАСПОРТ ГРУППОВОЙ
ТРАССЫ
|
ОУП
________________________________ |
ОУП
____________________________________ |
|||||||||||||
Номер кабелевода |
Пункт следования при
ответвлении |
Общая длина трассы, км |
Трубки |
Укладочная длина трубок, км |
Введенный кабель |
Дата окончания
строительства |
||||||||
/ Номер ВОЛП |
Типоразмер мм /мм |
Цвет трубки и полосок |
В грунте |
В кабельном канале |
Под водой |
По мостам |
Марка |
Длина, км |
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|||||||
Начальник (гл.
инженер) СМУ _______________________________________________ |
||||||||||||||
|
(подпись) |
(фамилия и. о.) |
||||||||||||
Ответственный исполнитель
_________________________________________________ |
||||||||||||||
|
(подпись) |
(фамилия и. о.) |
||||||||||||
" ______" ____________________ 199 __ г.
Форма 3
ГОСКОМСВЯЗИ РОССИИ СТРОЙОРГАНИЗАЦИЯ
_______________________ СМУ
_______________________________________ ПАСПОРТ ТРАССЫ
|
|||||
Магистраль__________________________ |
КАБЕЛЕВОД № /ВОЛП № ____________ |
||||
ОУП ________________________________ |
ОУП _______________________________ |
||||
Общая длина трассы
______________________________ км |
|||||
|
В грунте |
В кабельной канализации |
Под водой |
По мостам |
|
Длина трассы, км |
|
|
|
|
|
Типоразмер и цвет кабелевода |
|
|
|
|
|
Марка кабеля |
|
|
|
|
|
Длина кабеля, км |
|
|
|
|
|
Год прокладки |
|
|
|
|
|
Начальник (гл.
инженер) СМУ ______________________________________________ |
|||||
|
(подпись) |
(фамилия и. о.) |
|||
Ответственный исполнитель
________________________________________________ |
|||||
|
(подпись) |
(фамилия и. о.) |
|||
" ______"
____________________ 199 __ г. |
|||||
Форма 4
ГОСКОМСВЯЗИ РОССИИ СТРОЙОРГАНИЗАЦИЯ
_____________________________ СМУ
_____________________________________________ |
|||||
Состав
исполнительной технической документации
|
|||||
Магистраль ________________________ ОУП _____________________________ Участок ОУП
______________________ |
Кабелевод № /ВОЛП № ______________ ОУП _____________________________ НРП _____________________________ |
||||
№ п./п. |
Наименование
документов |
Номера папки и
страниц |
|||
|
1. Паспорт
групповой трассы из ПВП кабелеводов |
|
|||
|
2. Паспорт
трассы |
|
|||
1. |
|
|
|||
2. |
|
|
|||
|
|
|
|||
|
3. Оптический
паспорт |
|
|||
1. |
|
|
|||
2. |
|
; |
|||
|
|
|
|||
|
4.
Электрический паспорт |
|
|||
1. |
|
|
|||
2. |
|
|
|||
|
5. Монтажная
документация |
|
|||
1. |
|
|
|||
2. |
|
|
|||
|
|
|
|||
|
6. Рабочая
документация |
|
|||
1. |
|
|
|||
2. |
|
|
|||
|
|
|
|||
Составил
_______________________________________________________________ |
|||||
|
(должность) |
(подпись) |
(фамилия и.
о.) |
||
" ____" ___________________
199 __ г. |
|||||
Форма 5
ГОСКОМСВЯЗИ РОССИИ СТРОЙОРГАНИЗАЦИЯ
________________________________ СМУ ________________________________________________ ОПТИЧЕСКИЙ
ПАСПОРТ
|
|||
Магистраль ________________________ ОУП ______________________________ Марка кабеля А ____________________ |
Кабелевод № /ВОЛП№ _______________ ОУП ______________________________ Марка кабеля Б _____________________ |
||
Длина трассы
_____________________________________________ км Длина кабеля А
___________________________________________ км Длина кабеля Б
____________________________________________ км |
|||
Оптические муфты: типа ______________ типа
______________ |
в кол-ве __________________________ в кол-ве __________________________ |
||
Год прокладки
_______________________________ Паспорт составлен
____________________________ Начальник (главный инженер) СМУ _________________________________________ |
|||
|
(подпись) |
(фамилия и. о.) |
|
Отв. исполнитель
________________________________________________________ |
|||
|
(должность) |
(подпись) |
(фамилия и.о.) |
Форма 6
ГОСКОМСВЯЗИ РОССИИ СТРОЙОРГАНИЗАЦИЯ
______________________ СМУ ______________________________________ ПРОТОКОЛ №
|
|||||||||||||
Магистраль __________________________ |
Кабелевод № /ВОЛП _____________ |
||||||||||||
ОУП ___________________ |
НРП _________________ |
Длина участка __________ |
|||||||||||
Марка кабеля ________________________ |
Длина кабеля
___________________ |
||||||||||||
№ П.П. |
№ мод / № ОВ |
Тип разъема / №
розетки |
Направление
измерения |
Среднее*
значение затухания по двум направлениям ДБ |
Дата проведения
измерений |
||||||||
Направление А-Б |
Направление Б-А |
||||||||||||
Мощность
излучения |
Результаты
расчета |
Мощность
излучения |
Результаты
расчета |
||||||||||
Рвых. ед.мощ.,
дБм |
Рвх. ед. мощ., дБм |
Затухание, ДБ |
Рвых. ед. мощ., дБм |
Рвх.
ед. мощ., дБм |
Затухание, ДБ |
||||||||
1 |
|
|
|
|
|
|
|
|
|
|
|||
2 |
|
|
|
|
|
|
|
|
|
|
|||
3 |
|
|
|
|
|
|
|
|
|
|
|||
4 |
|
|
|
|
|
|
|
|
|
|
|||
5 |
|
|
|
|
|
|
|
|
|
|
|||
6 |
|
|
|
|
|
|
|
|
|
|
|||
7 |
|
|
|
|
|
|
|
|
|
|
|||
8 |
|
|
|
|
|
|
|
|
|
|
|||
9 |
|
|
|
|
|
|
|
|
|
|
|||
10 |
|
|
|
|
|
|
|
|
|
|
|||
11 |
|
|
|
|
|
|
|
|
|
|
|||
12 |
|
|
|
|
|
|
|
|
|
|
|||
13 |
|
|
|
|
|
|
|
|
|
|
|||
14 |
|
|
|
|
|
|
|
|
|
|
|||
15 |
|
|
|
|
|
|
|
|
|
|
|||
16 |
|
|
|
|
|
|
|
|
|
|
|||
17 |
|
|
|
|
|
|
|
|
|
|
|||
18 |
|
|
|
|
|
|
|
|
|
|
|||
19 |
|
|
|
|
|
|
|
|
|
|
|||
20 |
|
|
|
|
|
|
|
|
|
|
|||
21 |
|
|
|
|
|
|
|
|
|
|
|||
22 |
|
|
|
|
|
|
|
|
|
|
|||
23 |
|
|
|
|
|
|
|
|
|
|
|||
24 |
|
|
|
|
|
|
|
|
|
|
|||
* Графа заполняется при измерении затухания рефлектометром. Измерительные приборы (марка,
зав.№)_______________________________________ _______________________________________________________________________ Измерения проводили (ФИО измерителей)
_____________________________________ _______________________________________________________________________ "_____" ____________________ 19 ____ г. Представитель СМУ ___________________ Представитель заказчика
______________ |
|||||||||||||
Форма 7
ГОСКОМСВЯЗИ РОССИИ СТРОЙОРГАНИЗАЦИЯ
__________________________ СМУ __________________________________________ ЭЛЕКТРИЧЕСКИЙ
ПАСПОРТ
|
|||
Магистраль ___________________
Кабелевод № / ВОЛП № _____________________ ОУП ___________________________ НРП
__________________________________ Марка кабеля А ______________________
Марка кабеля Б _____________________ Длина трассы
___________________________________ км Длина кабеля А
_________________________________ км Длина кабеля Б
_________________________________ км Год прокладки
_________________________________ Паспорт составлен
_____________________________ (дата) |
|||
Начальник
(главный инженер) СМУ __________________________________________ |
|||
|
|
(подпись) |
(фамилия и. о.) |
Отв. исполнитель
________________________________________________________ |
|||
|
(должность) |
(подпись) |
(фамилия и.о.) |
Форма 8
ПРОТОКОЛ №
|
||||||||||
Номер цепи |
Номер жилы |
Электрическое
сопротивление изоляции жил, МОм |
Электрическое
сопротивление цепи |
Асимметрия жил,
Ом |
Испытательное
напряжение в течение 2 мин, В |
Примечание |
||||
Ом |
Ом/км |
Жила-пучок жил |
Пучок жил
-метал, элементы |
|||||||
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|||
Электрическое
сопротивление изоляции защитного шланга кабеля между: оболочкой и броней __________________
МОм ______________________ МОм×км оболочкой и землей __________________
МОм ______________________ МОм×км броней и землей _____________________
МОм ______________________ МОм×км оболочкой и металлическим сердечником
__________ МОм ___________ МОм×км Измерения: проводил представитель подрядчика
________________________________ |
||||||||||
|
(подпись) |
(фамилия и.
О.) |
||||||||
удостоверил
представитель заказчика _________________________________________ |
||||||||||
|
(подпись) |
(фамилия и.
О.) |
||||||||
Форма 9
ГОСКОМСВЯЗИ РОССИИ СТРОЙОРГАНИЗАЦИЯ
____________________________ СМУ ____________________________________________ ПРОТОКОЛ №
|
||||||||||||||||||
Магистраль _____________________
Кабелевод № / ВОЛП № ____________________ ОУП (НРП) ________________________ НРП
(ОУП) ___________________________ Марка кабеля
____________________________________________________________ Номер колодца или
контрольно-измерительного пункта ___________________________ Дата _____________________ 199 __ г. Адрес пункта измерения
____________________________________________________ Время измерения: начало ________________________
конец ______________________ Интервал между отсчетами, с
_______________________________________________ Тип и номер прибора
_______________________________________________________ Тип электрода
____________________________________________________________ 1. Результаты
измерения потенциалов, В ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________ Измерение проводил
_______________________________________________________
|
||||||||||||||||||
11. Обработка
измерений
|
||||||||||||||||||
Измерение проводил
_______________________________________________________ (должность) (подпись)
(фамилия и.о.) |
||||||||||||||||||
Обработку выполнил
_______________________________________________________ (должность) (подпись)
(фамилия и.о.) |
Форма 10
ГОСКОМСВЯЗИ РОССИИ СТРОЙОРГАНИЗАЦИЯ
________________________________ СМУ
________________________________________________ МОНТАЖНАЯ
ДОКУМЕНТАЦИЯ
|
Магистраль ________________________
Кабелевод № /ВОЛП№ _________________ ОУП______________________________ ОУП
(НРП) __________________________ Марка кабеля А ____________________
Марка кабеля Б _______________________ Типоразмер и цвет кабелевода
______________________________________________ Длина трассы
_________________________________________ км Длина кабеля А
_______________________________________ км Длина кабеля Б _______________________________________
км |
Начальник (гл.
инженер) СМУ ______________________________________________ (подписи) (должность, фамилия и.о.) |
Ответственный исполнитель Начальник участка (прораб)
_______________________________________________ (подписи)
(должность, фамилия и.о.) |
Форма 11
ГОСКОМСВЯЗИ РОССИИ СТРОЙОРГАНИЗАЦИЯ
__________________________ СМУ
__________________________________________ ПРОТОКОЛ №
|
|||||
Трасса |
|
||||
Участок трассы |
|
||||
Номер линии |
1 |
2 |
3 |
4 |
|
Изготовитель трубок |
|
|
|
|
|
Типоразмер трубки мм/мм |
|
|
|
|
|
Цвет трубки, кол-во и цвет полосок |
|
|
|
|
|
Выполнение засыпных работ, % |
|
|
|
|
|
Длина участка, км |
|
|
|
|
|
Проверка на загрязненность (прочистка) |
|
|
|
|
|
Проверка на проходимость (калибровка) |
|
|
|
|
|
Диаметр ´ длина калибра |
|
|
|
|
|
Время прохождения калибра |
|
|
|
|
|
Дата проверок |
|
|
|
|
|
Проверки проводил |
|
|
|
|
|
Результат проверок |
|
|
|
|
|
Заключение представителя заказчика |
|
|
|
|
|
Проверка герметичности |
|
|
|
|
|
Дата проверок |
|
|
|
|
|
Проверки проводил |
|
|
|
|
|
Длина участка, км |
|
|
|
|
|
Количество трубных муфт, шт. |
|
|
|
|
|
Тип манометра |
|
|
|
|
|
Исходное давление, МПа (кг/см2) |
|
|
|
|
|
Дата и время |
|
|
|
|
|
Ориентир. давл. через час, МПа (кг/см2) |
|
|
|
|
|
Давление через 24 часа МПа (кг/см2) |
|
|
|
|
|
Дата и время |
|
|
|
|
|
Падение давления за 24 часа, % |
|
|
|
|
|
Заключение представителя заказчика |
|
|
|
|
|
Акт сдачи в монтаж "______"______________199 г.,
проверенный участок для ввода оптического кабеля________________ сдан не сдан Сдал _______________________________
Принял______________________________ |
|||||
Форма 12/1
ГОСКОМСВЯЗИ РОССИИ СТРОЙОРГАНИЗАЦИЯ
_____________________________ СМУ
_____________________________________________ ПАСПОРТ
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Магистраль ____________________________ ВОЛП №
________________________ Адрес муфты
___________________________________________________________
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Монтажное подразделение
__________________________________________________ Монтажники: 1 ___________________ 2 ___________________ 3
__________________
Измерения
проводились приборами: 1________________________________________ (марка пр-ра, зав. №, длина волны,
коэф-т преломления) 2 _______________________ Отв. за монтаж
__________________________________________________________ Представитель
СМУ ______________________________________________________ Представитель заказчика
__________________________________________________ (должности) (подписи)
(фамилии и.о.)
|
Форма 12/2
ГОСКОМСВЯЗИ РОССИИ СТРОЙОРГАНИЗАЦИЯ
________________________________ СМУ ________________________________________________ ПАСПОРТ
|
Направления |
А |
Б |
В |
|
Марка кабеля |
|
|
|
|
Метражная маркировка |
на входе кабеля в муфту |
|
|
|
на входе трубки в контейнер |
|
|
|
|
на входе кабеля в трубку |
|
|
|
Монтажное подразделение
_________________________________________________
Монтажники: 1 ___________________ 2 ___________________ 3
_________________
Измерения
проводились приборами: 1_________________________________________
(марка пр-ра, зав. №, длина волны,
коэф-т преломления) 2 ________________________
Отв. за монтаж
_________________________________________________________
Представитель
СМУ _____________________________________________________
Представитель заказчика __________________________________________________
(должности) (подписи)
(фамилии и.о.)
Форма 13
ГОСКОМСВЯЗИ РОССИИ СТРОЙОРГАНИЗАЦИЯ
__________________________ СМУ
__________________________________________ ПРОТОКОЛ №
|
|||||||
№ п./п. |
№ мод. / №ОВ |
Цвет мод. / Цвет ОВ |
Затухание, дБ |
Среднее
значение затухания по двум направлениям, дБ |
Километрическое
затухание смонтированного участка, дБ/км |
Примечание |
|
А-Б |
Б-А |
||||||
1 |
|
|
|
|
|
|
|
2 |
|
|
|
|
|
|
|
3 |
|
|
|
|
|
|
|
4 |
|
|
|
|
|
|
|
5 |
|
|
|
|
|
|
|
6 |
|
|
|
|
|
|
|
7 |
|
|
|
|
|
|
|
8 |
|
|
|
|
|
|
|
9 |
|
|
|
|
|
|
|
10 |
|
|
|
|
|
|
|
11 |
|
|
|
|
|
|
|
12 |
|
|
|
|
|
|
|
13 |
|
|
|
|
|
|
|
14 |
|
|
|
|
|
|
|
15 |
|
|
|
|
|
|
|
16 |
|
|
|
|
|
|
|
17 |
|
|
|
|
|
|
|
18 |
|
|
|
|
|
|
|
19 |
|
|
|
|
|
|
|
20 |
|
|
|
|
|
|
|
21 |
|
|
|
|
|
|
|
22 |
|
|
|
|
|
|
|
23 |
|
|
|
|
|
|
|
24 |
|
|
|
|
|
|
|
Измерения
проводились приборами: 1__________________________________________ (марка прибора, заводской №) 2
_______________________________________________ Отв. за монтаж ______________________________________________________________ (должности)
(подписи) (фамилии и.о.) |
Форма 14
ГОСКОМСВЯЗИ РОССИИ СТРОЙОРГАНИЗАЦИЯ
__________________________ СМУ
__________________________________________ ПРОТОКОЛ №
|
|||||
Номер пары ДП
или СС или тип метал. элемента |
Номера жил |
Цвет жил |
Схема соединения |
Данные
прозвонки |
Примечание |
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
Измеритель
________________________________________________________________ (должности) (подписи)
(фамилии и.о.) Спайщик
__________________________________________________________________ (должности) (подписи)
(фамилии и.о.) |
Форма 15
ГОСКОМСВЯЗИ РОССИИ СТРОЙОРГАНИЗАЦИЯ
____________________________ СМУ ____________________________________________ СВЕДЕНИЯ О
ДРЕНАЖНОЙ УСТАНОВКЕ
|
|||||||||||
Дата записи |
Заводской номер
дренажа |
Разность
потенциалов между кабелем и рельсами в точке присоединения дренажа |
Тип дренажа |
Место
присоединения дренажного кабеля |
Величина тока,
проходящего в дренаже, А |
Расстояние от
дренажного шкафа, м |
Время установки
дренажа |
Наименование,
дата, номер докум., по которому установка принята в эксплуатацию |
|||
к защищаемому
кабелю |
к рельсовой
сети |
минимальная |
максимальная |
до места
присоединения к защищаемому кабелю |
до места присоединения
к рельсовой сети |
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Составил
________________________________________________________________ (должности) (подписи)
(фамилии и.о.) Проверил
_________________________________________________________________ (должности) (подписи)
(фамилии и.о.) "____" _______________ 199 __г. |
Форма 16
ГОСКОМСВЯЗИ РОССИИ СТРОЙОРГАНИЗАЦИЯ
__________________________ СМУ
__________________________________________ СВЕДЕНИЯ О
ПРОТЕКТОРНОЙ ЗАЩИТЕ
|
||||||||
Место установки
протектора |
Дата установки |
Материал и
марка протектора |
Средняя глубина
закопки протектора, м |
Расстояние от
протектора до защищаемого сооружения, м |
Краткая
характеристика r Ом×м |
Потенциал
сооружения относительно медносульфатного электрода, В |
Примечание |
|
до включения
протекторов |
после включения
протекторов |
|||||||
|
|
|
|
|
|
|
|
|
Составил
________________________________________________________________ (должности) (подписи)
(фамилии и.о.) Проверил
_________________________________________________________________ (должности) (подписи)
(фамилии и.о.) "____" _______________ 199
__г. |
Форма 17
ГОСКОМСВЯЗИ РОССИИ СТРОЙОРГАНИЗАЦИЯ
_________________________ СМУ
_________________________________________ СВЕДЕНИЯ О
КАТОДНОЙ УСТАНОВКЕ
|
|||||||||||
Дата записи |
