МИНИСТЕРСТВО АВТОМОБИЛЬНЫХ ДОРОГ РСФСР

ГОСУДАРСТВЕННЫЙ ДОРОЖНЫЙ ПРОЕКТНО-ИЗЫСКАТЕЛЬСКИЙ И НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ
ГИПРОДОРНИИ

ЭТАЛОН
ОТЧЕТА ПО ИНЖЕНЕРНО-ГЕОЛОГИЧЕСКИМ ИЗЫСКАНИЯМ
ПРИ ПРОЕКТИРОВАНИИ АВТОМОБИЛЬНЫХ ДОРОГ
И МОСТОВЫХ ПЕРЕХОДОВ

Утвержден на заседании секции НТС

Гипродорнии проектной части

Протокол № 10 от 23.12.86

МОСКВА 1987

Эталон отчета по инженерно-геологическим изысканиям при проектировании автомобильных дорог и мостовых переходов/ Гипродорнии. - М.: ЦБНТИ Минавтодора РСФСР. 1987.

Основная задача выпуска Эталона - унификация форм полевой, лабораторной и камеральной документации инженерно-геологических работ.

Эталоном отчета предусмотрены все основные виды записок, чертежей, ведомостей и графиков, выпускаемых геологической службой Гипродорнии. При составлении Эталона были учтены требования действующих государственных стандартов, нормативных документов и пособий к ним.

Разработан гл. геологом - инженером Р.Т. Власюком (технический отдел Гипродорнии) в развитие ранее изданных (в 1985 г.) образцов оформления инженерно-геологических паспортов при изысканиях автомобильных дорог.

Директор института

канд. техн. наук                                                    Е.К. Купцов

СОДЕРЖАНИЕ

1. Общие положения. 2

Образец титульного листа отчета. 2

2. Схема пояснительной записки. 2

Инженерно-геологический паспорт мостового перехода. 5

Инженерно-геологический паспорт путепровода. 14

Инженерно-геологический паспорт площадки под здания и сооружения. 18

Инженерно-геологический паспорт выемки. 21

Инженерно-геологический паспорт насыпи на слабом основании. 25

инженерно-геологический паспорт болота. 27

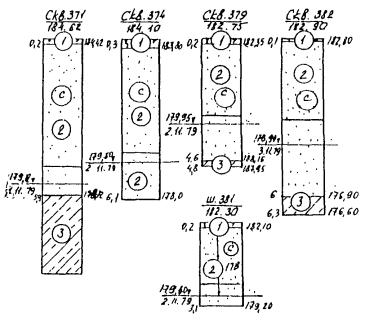

Паспорт месторождения грунта для земляного полотна. 29

Паспорт месторождения песко для строительных работ. 33

Паспорт месторождения валунно-гравийно-песчаной породы.. 37

Паспорт месторождения камня для производства щебня. 40

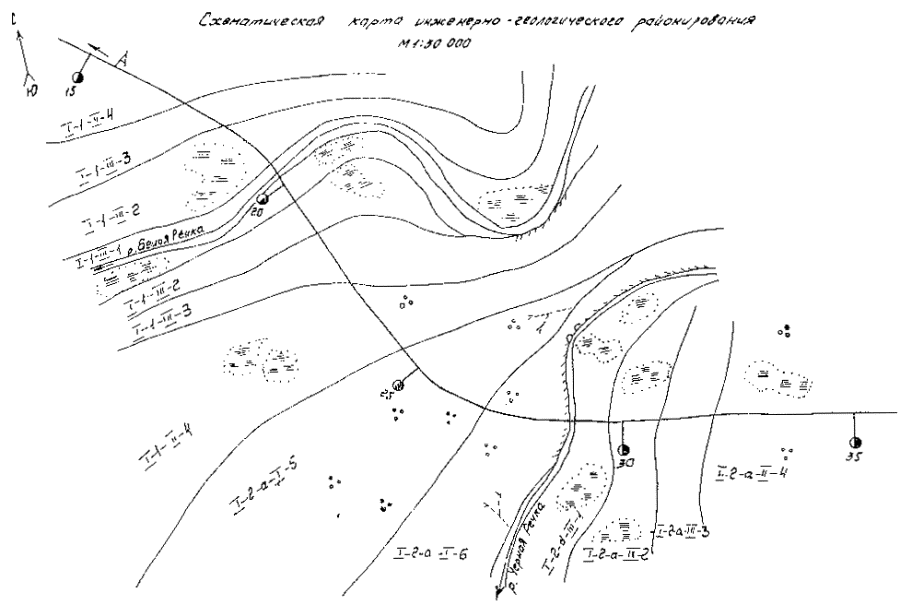

Приложение 1 Инженерно-геологическое районирование притрассовой полосы автомобильной дороги. 42

Приложение 2 Ведомость физических свойств грунтов трассы и сооружений по данным лабораторных и полевых испытаний. 46

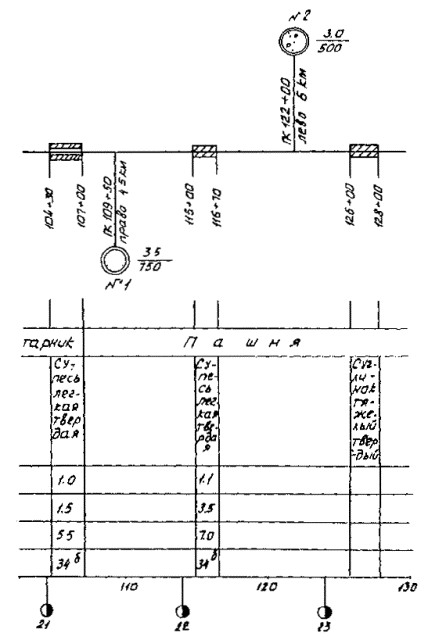

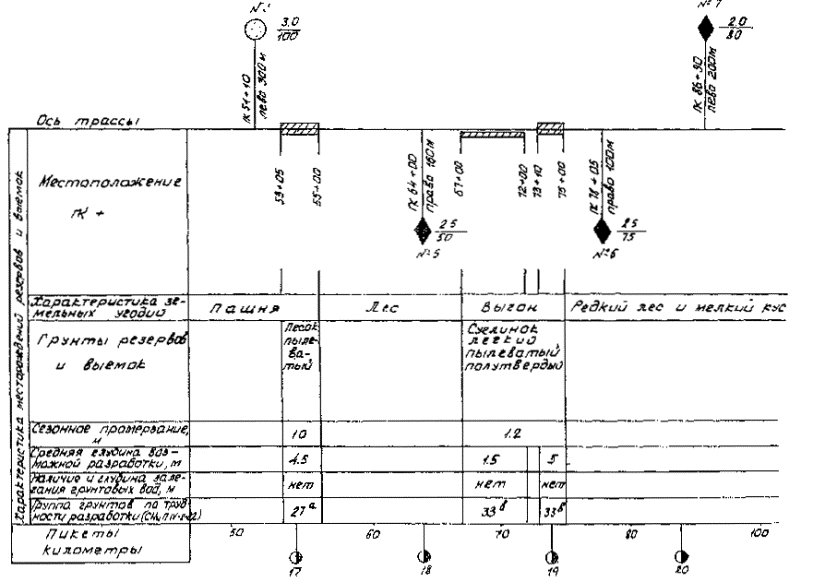

Приложение 3 График притрассовых месторождений грунтов для земляного полотна и материалов для дорожных одежд. 46

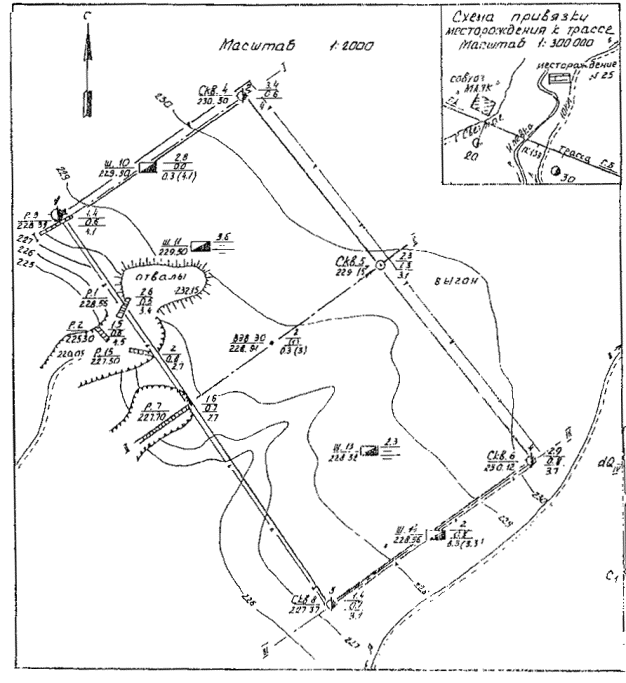

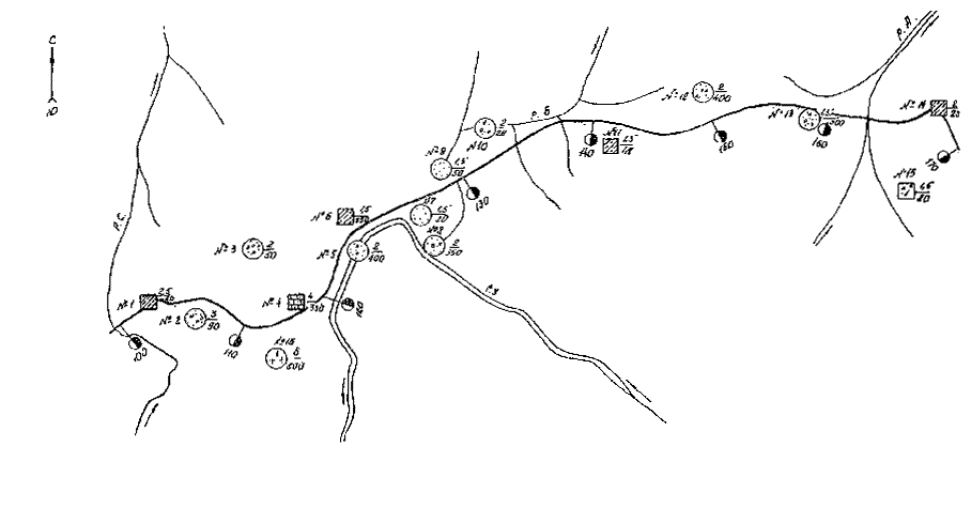

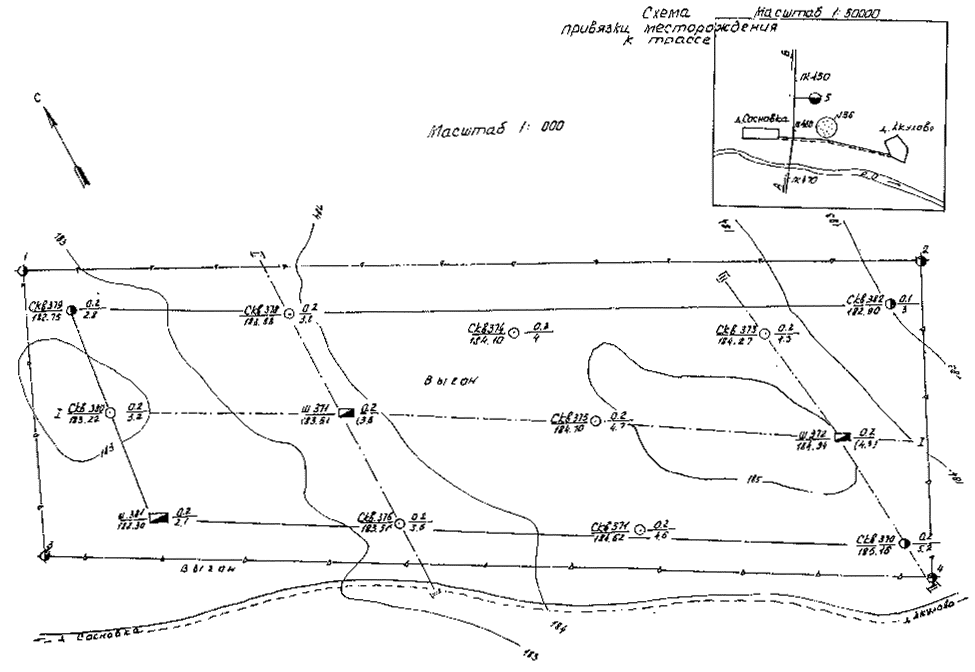

Приложение 4 Схематический план расположения месторождений (карьеров) строительных материалов. 48

Приложение 5 Ведомость болот. 49

Приложение 6 Ведомость обследованных притрассовых месторождений грунта для земляного полотна. 49

Приложение 7 Ведомость разведанных месторождений материалов для устройства дорожной одежды.. 50

Приложение 8 Ведомость участков со сложными инженерно-геологическими условиями. 51

1. ОБЩИЕ ПОЛОЖЕНИЯ

Технический отчет по инженерно-геологическим изысканиям должен содержать все данные, необходимые для разработки проектно-сметной документации, соответствующей стадии проектирования автомобильных дорог.

Отчеты по подробным инженерно-геологическим изысканиям (для составления проекта и рабочего проекта) должны состоять из пояснительной записки, текст которой иллюстрируется рисунками и фотографиями, графических приложений, ведомостей, инженерно-геологических паспортов мостовых переходов, путепроводов, мест индивидуального проектирования земляного полотна, площадок под здания и сооружения, месторождений грунта и дорожно-строительных материалов.

Указания по составлению и составу инженерно-геологических паспортов приведены в образцах оформления инженерно-геологических паспортов при изысканиях автомобильных дорог и сооружений на них, изданных техническим отделом Гипродорнии в 1985 г.

В настоящем Эталоне даны общие указания об объеме отчета по инженерно-геологическим изысканиям. В каждом отдельном случае его определяют индивидуально в зависимости от местных условий, особенно это относится к изысканиям мостовых переходов.

Образец титульного листа отчета

МИНИСТЕРСТВО АВТОМОБИЛЬНЫХ ДОРОГ РСФСР
ГИПРОДОРНИИ
(Филиал)

ОТЧЕТ
ПО ИНЖЕНЕРНО-ГЕОЛОГИЧЕСКИМ РАБОТАМ ДЛЯ
СОСТАВЛЕНИЯ ПРОЕКТА (РАБОЧЕГО ПРОЕКТА)
НА СТРОИТЕЛЬСТВО (РЕКОНСТРУКЦИЮ)
АВТОМОБИЛЬНОЙ ДОРОГИ (МОСТОВОГО ПЕРЕХОДА
ЧЕРЕЗ р. …………………..)………………………………….

Начальник отдела                                                                                         И.О. Фамилия

Главный геолог (специалист) отдела                                                         И.О. Фамилия

Главный (старший) геолог

экспедиции (партии)                                                                                    И.О. Фамилия

19 ... г.

2. СХЕМА ПОЯСНИТЕЛЬНОЙ ЗАПИСКИ

2.1. Введение

Административные и географические границы района изысканий.

По чьему заданию осуществлены работы.

Время производства работ.

Степень изученности территории объекта изысканий.

Организация полевых работ (количество партий, отрядов).

Производители работ (главный геолог, начальник партии, ст. инженер и т.д.). Должность, фамилия автора отчета.

Технология производства инженерно-геологических работ (проходка шурфов и буровых скважин, тип и марка станков, геофизические методы разведки, полевые методы исследования грунтов).

Полнота и качество выполненных работ.

2.2. Природные условия района, работ

2.2.1. Климат:

- общая климатическая характеристика района с указанием климатических зон по участкам трассы;

- осадки, распределение их по месяцам, ливни, средняя многолетняя и максимальная толщина снежного покрова, число дней со снегопадом, продолжительность периода снежных метелей и число дней с метелями, продолжительность зимнего периода;

- сведения дорожно-эксплуатационной службы о снегозаносах на дорогах в районе проложения трассы;

- число дней с оттепелями, гололедом, туманами;

- средние, максимальные и минимальные температуры воздуха, переход среднесуточных температур через 0 и 5 градусов; глубина промерзания почвы, абсолютная и относительная влажность воздуха, даты замерзания и вскрытия рек, сведения о снежных лавинах и селевых паводках для горных районов;

- ветер; господствующие ветры по временам года, ветры со скоростью свыше 4 м/с. Зимняя роза ветров, а в южных засушливых районах - летняя.

2.2.2. Рельеф и гидрография:

- общая геоморфологическая характеристика района проложения трассы автомобильной дороги;

- районирование трассы по рельефу;

- обеспеченность естественного стока воды, заболачиваемость;

- гидрографическая сеть района проложения трассы;

- перечень средних и больших мостовых переходов.

2.2.3. Почвы и растительность:

- общая характеристика почв района в целом и по участкам;

- описание основных типов почв вдоль трассы автомобильной дороги;

- растительный покров района проложения трассы автомобильной дороги;

- рекомендации по древесно-кустарниковой растительности для снегозащитного и декоративного озеленения;

- возможность использования растительности для дорожного строительства.

2.2.4. Геология, тектоника и гидрогеология:

- особенность тектоники района, сейсмичность;

- краткая характеристика геологического строения района проложения трассы дороги в целом и по отдельным участкам;

- характеристика и глубина залегания коренных пород;

- характеристика пород четвертичного возраста;

- условия поверхностного стока, формирование верховодки;

- грунтовые воды, распространение и особенности их залегания;

- расчетный уровень горизонта грунтовых вод и методы его определения при инженерно-геологическом обследовании;

- химический состав грунтовых и поверхностных вод (агрессивные свойства по отношению к бетону, пригодность для затворения бетона, пригодность для питья);

- источники получения воды для технических целей (полив при укладке земляного полотна).

2.3. Инженерно-геологическая характеристика участков изысканий

2.3.1. Грунты:

- общая характеристика грунтов инженерно-геологических элементов по всему протяжению трассы и по участкам;

- гранулометрический состав и физические свойства основных грунтовых разностей (естественная влажность, оптимальная влажность и плотность, определяемая на приборе стандартного уплотнения Союздорнии, пределы пластичности) категории грунтов по трудности разработки;

- оценка грунтов как строительного материала для возведения земляного полотна и как основания дорожных сооружений;

- химический состав (содержание водорастворимых солей в районе развития засоленных почв) по данным местных сельскохозяйственных предприятий и по данным собственных лабораторных исследований.

2.3.2. Современные физико-геологические процессы:

- наличие и интенсивность проявления современных физико-геологических процессов, их влияние на работу и устойчивость дорожных сооружений;

- наличие оползневых явлений, осыпей, карста, болот, мокрых выемок и других мест, требующих индивидуального проектирования земляного полотна.

2.3.3. Инженерно-геологические условия строительства:

- особенности строительства участков типового и индивидуального проектирования земляного полотна;

- рекомендуемые мероприятия по обеспечению устойчивости земляного полотна;

- особенности строительства искусственных сооружений и объектов ПГС.

Примечание. Раздел 2.3 при необходимости можно составлять по трассе автомобильной дороги и дорожным сооружениям в целом или отдельно по земляному полотну, малым искусственным сооружениям, мостовым переходам и путепроводам и объектам ПГС.

2.4. Дорожно-строительные материалы

Использованные литературные и архивные источники - данные изысканий прежних лет, а также данные для решения вопроса обеспечения объекта строительными материалами.

Оценка геологического строения рассматриваемого района проложения автомобильной дороги в части возможности и условий получения дорожно-строительных материалов.

Краткая общая характеристика обследованных и разведанных месторождений дорожно-строительных материалов по группам камня, гравия, песка. Марки и классы материалов по СНиП.

Притрассовые месторождения грунтов для отсыпки насыпей. Их расположение, условия разработки и транспортировки.

Рекомендации по улучшению строительных материалов, не отвечавших требованиям норм и технических условий.

Рекомендации по применению местных грунтов, укрепленных вяжущими для устройства оснований дорожных одежд, а также для других видов дорожно-строительных работ.

Наличие действующих карьеров и баз по переработке дорожно-строительных материалов. Качество материалов, условия их получения и доставки.

Наличие предприятий местной промышленности, дающих отходы, пригодные к использованию в качестве материалов для дорожно-строительных работ. Условия получения и доставки отходов. Качество отходов как дорожно-строительных материалов.

Анализ обеспеченности строительства местными и привозными дорожно-строительными материалами и их качественная характеристика.

2.5. Результаты обследования существующих автомобильных дорог

2.5.1. Земляное полотно:

- характеристика земляного полотна в целом и по характерным участкам;

- деформации, повреждения и разрушения земляного полотна;

- степень уплотнения земляного полотна;

- состояние водоотвода;

- рекомендации по дальнейшему использованию земляного полотна.

2.5.2. Дорожная одежда:

- состояние дорожной одежды в целом и по характерным участкам;

- наличие и мощность конструктивных слоев дорожной одежды;

 - состав и характеристика конструктивных слоев дорожной одежды;

- рекомендации по дальнейшему использованию дорожной одежды.

2.6. Выводы

Основные результаты инженерно-геологических исследований трассы автомобильной дороги и дорожных сооружений.

Рекомендации по устройству дорожных покрытий и оснований, исходя из природных условий и наличия местных дорожно-строительных материалов.

Примечания.

1. Текст записки иллюстрируется фотографиями производственных процессов, видов ландшафта местности, характерных обнажений, отдельных сложных мест, переходов через водотоки, отдельных участков, показывающих состояние существующих дорог и т.п.

2. Климат района может быть представлен графиками климатических данных, кривыми температур, осадков и розами ветров.

Для засушливых районов следует прилагать не только зимнюю розу ветров, но и летнюю.

3. При сдаче отчета в геологический фонд его состав и оформление должны отвечать требованиям к отчетным материалам, сдаваемым в геологический фонд Мингео СССР и в Мособлгеофонд.





Таблица характеристик глинистых грунтов

Нормативных                                                                                                                                                     Расчетных

Номер инженерно-геологического элемента

Наименование грунтов по ГОСТ 25100-82

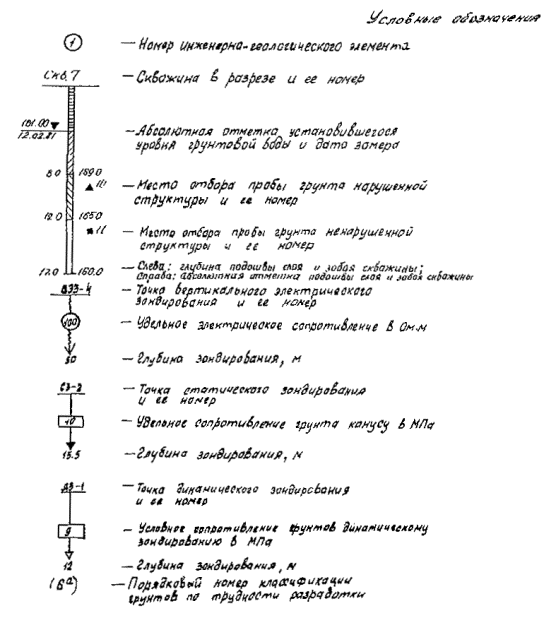

Условные обозначения

Геологический возраст и генетический тип

Природная влажность

Плотность грунта, т/м3

Коэффициент пористости

Показатель текучести

Условное динамическое сопротивление грунтов в МПа

Удельное сопротивление грунта конусу при статич. зонд, МПа

Сопрот. трения грунта по бок. поверхн. зонда, кН

Временное сопротивление одноосному сжатию, МПа

Расчетное сопротивление грунтов основания, кПа

Модуль деформации, МПа

Угол внутреннего трения в градусах

Удельное сцепление, кПа

Удельный вес грунта, км/м3

По несущей способности

По деформациям

По несущей способности

По деформациям

По несущей способности

По деформациям

W

r

е

Ji

РД

Р?

РQ

Rc

Ro

E

УI

УII

CI

CII

gI

gII

1

Суглинок тугопластичный

01QIV

0,21

0,12(5)

1,98

0,05

0,09(5)

0,36

-

-

-

-

147

14

20,9

23

8

12

1,91

1,95

2

Суглинок мягкопластичный

0,24

0,13(2)

1,97

0,75

0,1(2)

0,67

-

-

-

-

-

12

20,0

22

7,3

11

1,95

1,94

4

Щебенистый грунт с супесчаным заполнителем



5,8

0,11(6)

-

-



-

-

-

-

490

-

-

-

-

-

-

-

5

Песчаник



-

2,5

-

-

-

-

-

80

-

-

-

-

-

-

2,4

2,5

Таблица характеристик песчаных грунтов

Нормативных                                                                                                                                                     Расчетных

Номер инженерно-геологического элемента

Наименование грунтов по ГОСТ 25100-82

Условные обозначения

Геологический возраст и генетический тип

Гранулометрический состав в %, фракции - в мм

Степень неоднородности

Степень влажности

Коэффициент фильтрации, м/сут

Условное динамическое сопротивление грунтов, МПа

Расчетное сопротивление грунтов основания, КПа

Модуль деформации, МПа

Угол внутреннего трения в градусах

Удельное сцепление, кПа

по несущей способности

по деформациям

по несущей способности

по деформациям

> 10

10-2

2-1

1-0,5

0,5-0,25

0,25-0,10

0,10-0,05

< 0,05

Cu

Cr

Кф

RД

Ro

E

УI

УII

CI

CII

3

Песок крупный

alQIV

-

5

20

32

15

13

12

3

8,9

0,99

4,5

75

343

30

34

38

-

-

Результаты химического анализа воды

Лаб. номер

Место отбора пробы

Расчет

рН

НСО¢3

Cl¢

SO¢¢4

Mg¢¢

Ca¢¢

Na¢ + K¢

CO2 свободная

CO2 агрессивная

Жесткость

Сухой остаток

37

Русло, глубина 0,5 м

мг/л

5

48,8

1,59

4

следы

6,4

14,03

8

15

-

56

мг-экв/л

0,8

0,05

0,08

следы

0,32

0,61

-

-

0,32

-

38

Скв. 4

Глубина 6 м

мг/л

6,2





















мг-экв/л





















Примечание: характеристики W и l представляются в виде: ,

где X - среднее значение характеристики;

V - коэффициент вариации;

n - число определений.

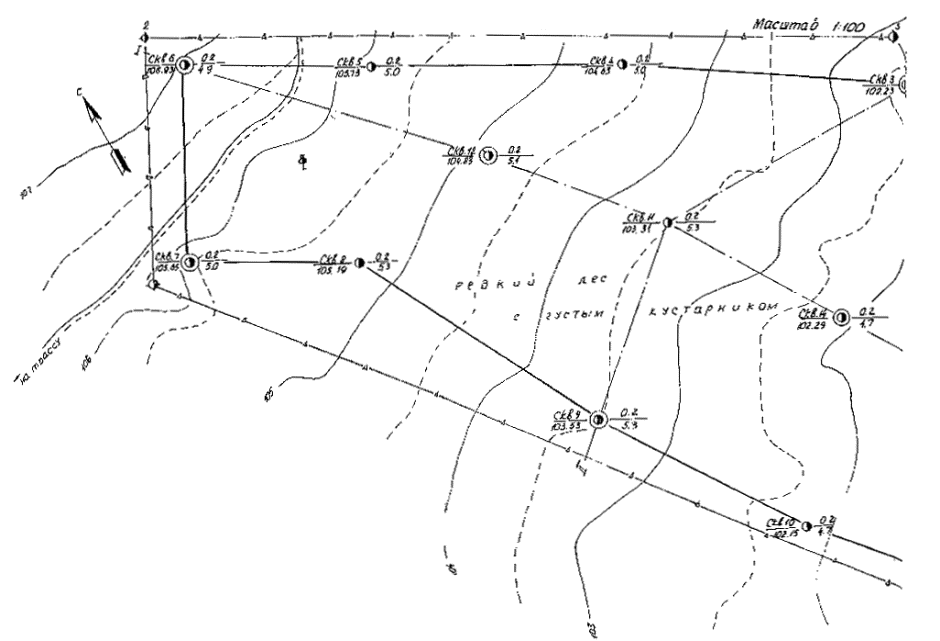

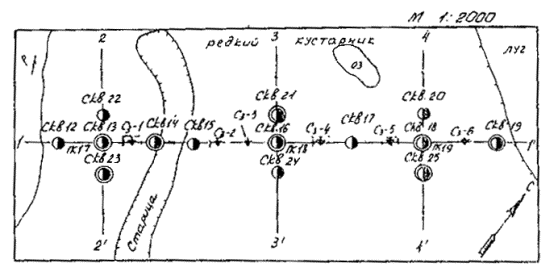

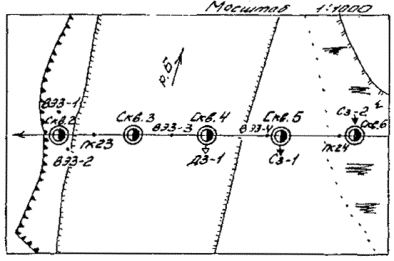

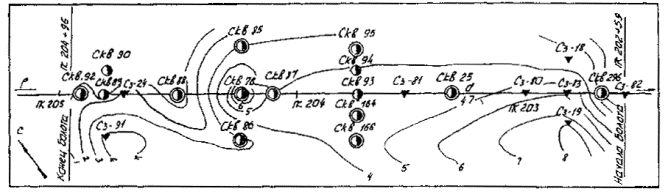

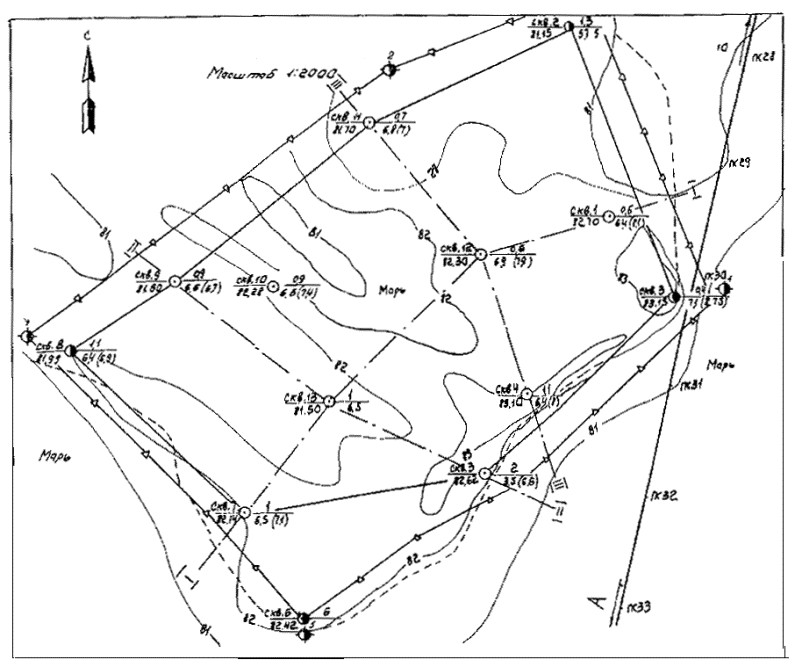

Схема
расположения и других разведочных точек *

Привязка разведочных выработок к трассе *

Наименование и номер выработки

КМ

ГК

+

Расстояние, м

Отметка устья, м

влево

вправо













С-Г

17

22

85

Ось

183,12

ВЭ3-1

17

22

85

10



184,00

ВЭ3-2

17

22

90



5

182,60

С-3

17

23

15

Ось

172,50

ВЭ3-3

17

23

30

Ось

173,80

С-4

17

23

45

Ось

175,00

ДЗ-1

17

23

45



5

175,10

ВЭ3-4

17

23

70

Ось

184,20

С5

17

23

75

Ось

183,30

С3-1

17

23

75



5

183,38

С-6

17

24

5

Ось

182,00

С3-2

17

24

5

5



181,90

Пояснения

1. Места расположения мостового перехода.

2. Сроки выполнения работ, виды и объемы выполненных работ.

3. Геоморфологические особенности долины реки.

4. Краткая характеристика геологического строения. Сейсмичность.

5. Гидрогеологические условия: типы подземных вод, характеристика водоносных горизонтов, сведения о режиме и химическом составе, агрессивность грунтовых вод по отношению к бетонам.

6. Физико-механические свойства грунтов.

7. Проявление современных геологических процессов и явлений, их влияние на строительство.

8. Рекомендации по возведению фундаментов опор.

___________

* - Схему расположения выработок и привязку их к трассе следует помещать в начале паспорта.



































Автомобильная дорога А-Б

















Искусственные сооружения

Стадия

Лист

Листов









РП

1

3

















Инженерно-геологический паспорт мостового перехода через Р.Б.

Минавтодор РСФСР Гипродорнии

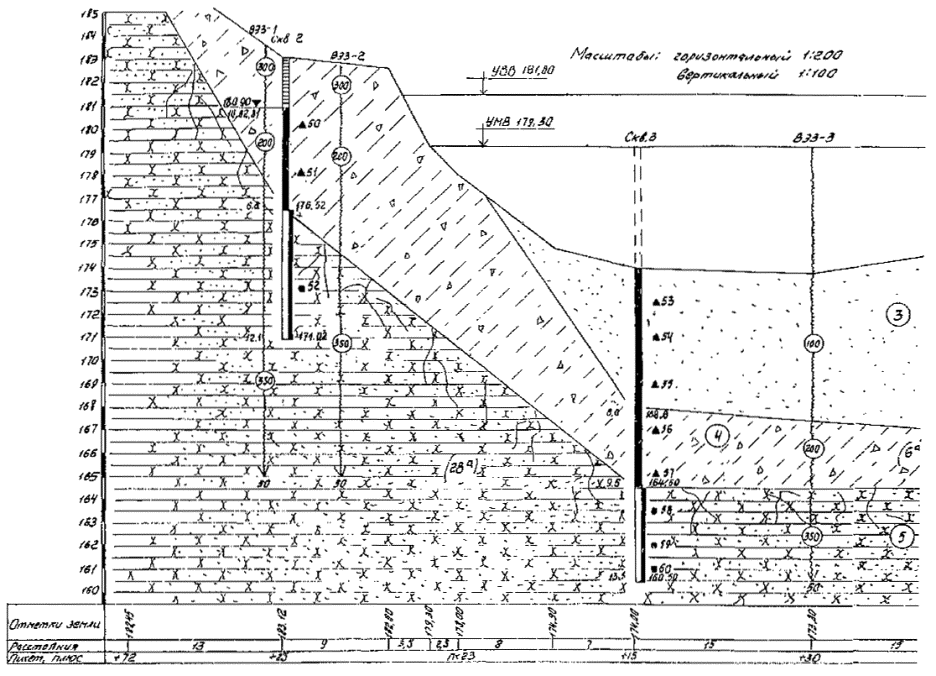

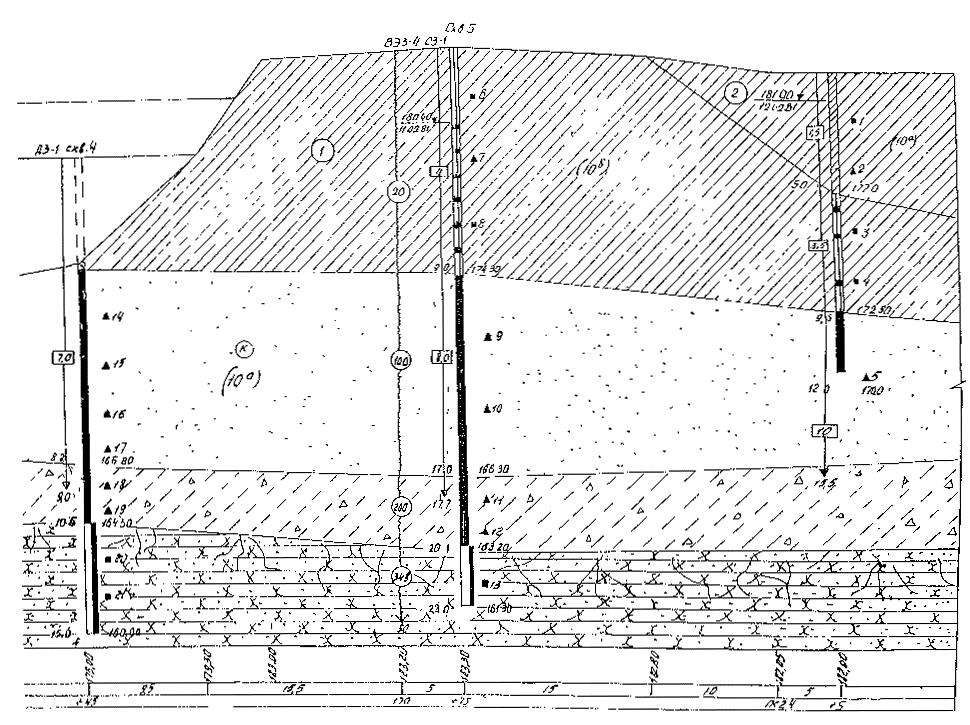

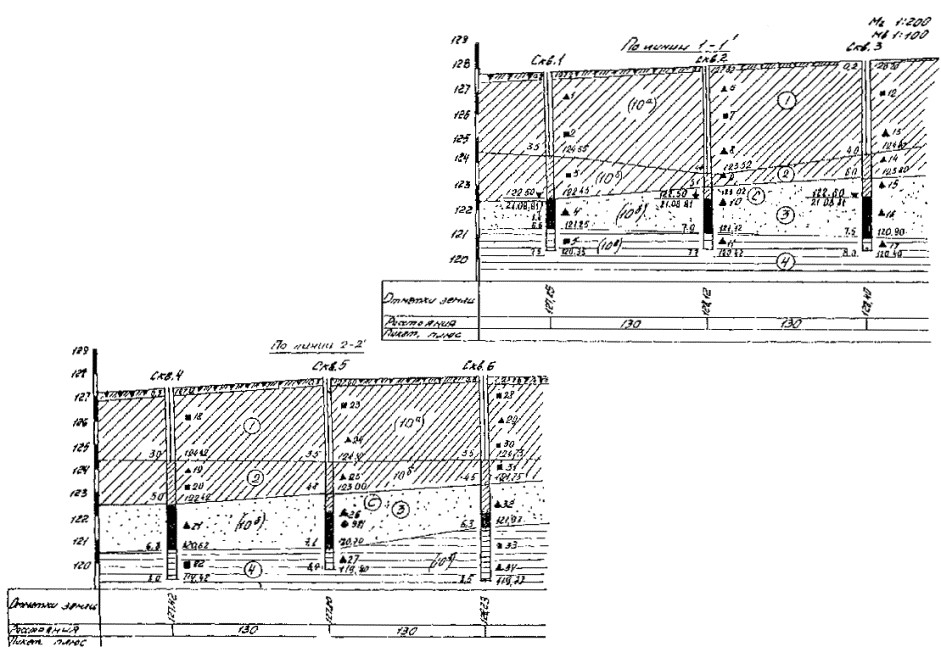

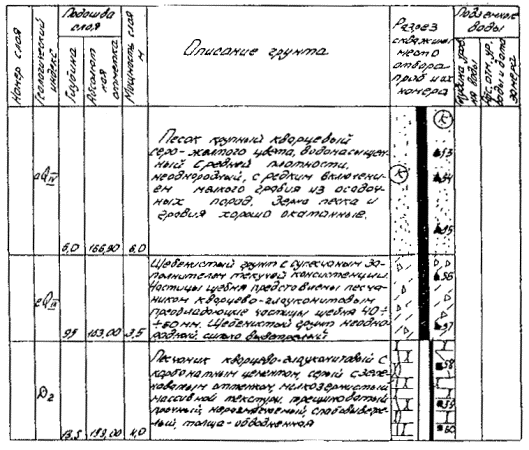

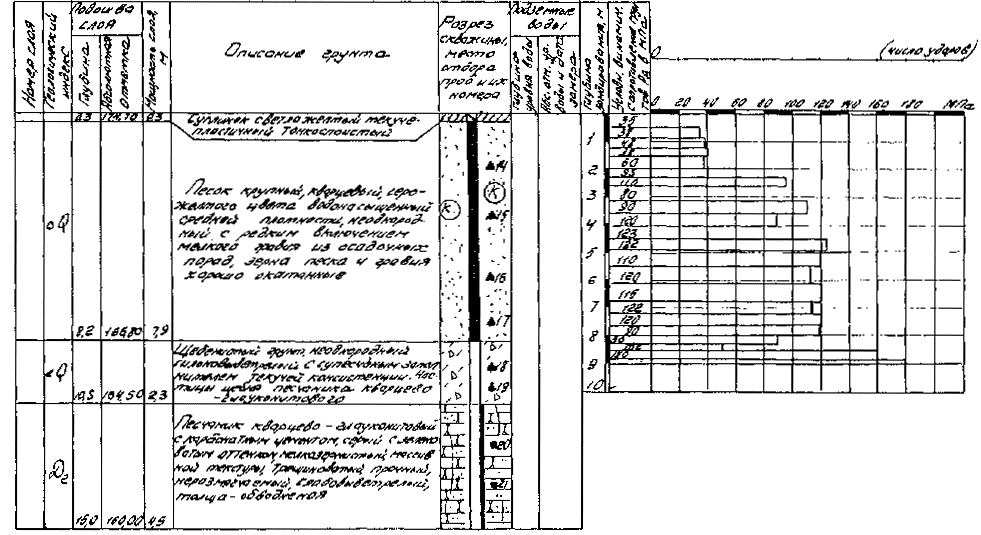

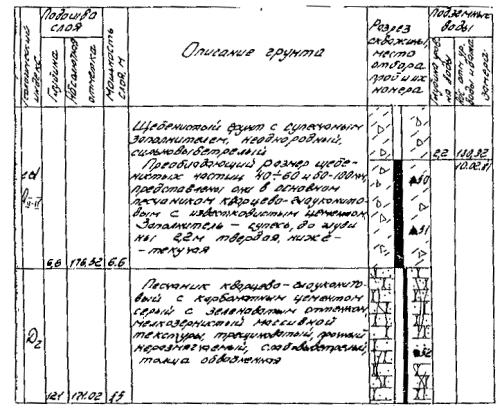

Скважина № 2

Диаметр скважины 127 мм                                                                     Способ бурения:

Абс. отм. Устья: 113,12 м                                                                        колонковый

Начато: - окончено:

10.02.81 - 10.02.81

Скважина № 3

Диаметр скважины 127 мм                                    Способ бурения:

Абс. отм. устья: 172,50 м                                        ударный колонковый

Начато: - окончено:

09.02.81 - 09.02.81


Скважина № 4

Диаметр скважины 127 мм                                              Способ бурения:                                                                                            Точка зондирования Д3-1

Абс. отм. устья: 175,00 м                                               ударный колонковый                                                                                         Тип установки: Уп 6-15

Начато: - окончено:                                                                                            Абс. отм. поверхности: 175,00

10.02.81 - 10.02.81                                                                                                                                                     Дата испытания: 11.02.81


Скважина № 5

Диаметр скважины 127 мм                                                Способ бурения:                                                                                              Точка зондирования С3-1

Абс. отм. устья: 183,30 м                                                     ударный колонковый                                                                                               Тип установки:

Начато: - окончено:                                                                                                                                                     Абс. отм. поверхности: 183,30

11.02.81 - 11.02.81                                                                                                                                                     Дата испытания: 11.02.81


Скважина № 6

Диаметр скважины 127 мм                                                                Способ бурения:                                                                                                              Точка зондирования С3-2

Абс. отм. устья: 182,00 м                                                                   ударный                                                                                                              Тип установки:

Начато: - окончено:                                                                                                                                                     Абс. отм. поверхности: 181,90

12.02.81 - 12.02.81                                                                                                                                                     Дата испытания: 11.02.81

Сводная таблица
физико-механических свойств грунтов по лабораторным и полевым испытаниям

Номер выработки (скважины)

Полевой номер пробы

Лабораторный номер пробы

Глубина взятия пробы

Влажность

Число пластичности

Показатель текучести

Плотность

Относительное содержание органических веществ

Относительное набухание

Относительная просадочность

Гранулометрический состав, %, фракции в мм

Степень неоднородности

Степень влажности

Коэффициент фильтрации, к/сут

Условное динамическое сопротивление грунтов, МПа

Удельное сопротивление грунтов конусу при статическом зондировании, МПа

Сопротивление трения грунта по боковой поверхности, кН

Сдвиговые характеристики

Модуль деформации, МПа

Предел прочности одноосному сжатию в водонасыщенном состоянии, МПа

Коэффициент размягчаемости

Наименование грунтов по ГОСТ 25100-82

Номер инженерно-геологического элемента (ИГЭ)



природная

на границе текучыести

на границе раскатывания

грунта, т/м3

частиц грунта, т/м3

Удельное сцепление, кПа

Угол внутреннего трения в градусах

> 10

10¸5

5¸2

2¸1

1¸0,5

0,5¸0,25

0,25¸0,1

0,1¸0,05

0,05¸0,005

< 0,005

W

WL

Wp

Jp

JL

r

rs

Jот

esw

esl

Cu

Sг

Кф

РД

Рф

РQ

С

j

Е

Rc

Ksat



6

3



0,5

0,21

0,28

0,16

0,12

0,45

1,97

2,68

0,03

-

-

-

-

-

-

-

-

-

-

-

-

-

-



-















Суглинок тугопластичный

1



4



1,5

0,21

0,28

0,17

0,11

0,35

1,98

2,67

0,02

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

















5

6



2,0

0,22

0,29

0,18

0,11

0,35

1,97

2,67

0,01

0,01

0,0

-

-

-

-

-

-

-

-

-

-

-

-

-

-

















7



4,5

0,21

0,27

0,16

0,11

0,45

1,98

2,68

0,03

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

















8



7,3

0,20

0,28

0,16

0,12

0,33

1,98

2,68

0,03

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

















6

1



1,6

0,24

0,27

0,18

0,09

0,67

1,97

2,67

0,07

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-















Суглинок мягкопластичный

2



2



4,1

0,25

0,26

0,17

0,05

0,67

1,96

2,67

0,06

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

















3

53



2,0

-

-

-

-

-

-

-

-

-

-

-

5

8

12

32

15

13

12

2

1

>3

0,99

5,0

-















Песок крупный

3



54



5,0

-

-

-

-

-

-

-

-

-

-

-

4

9

15

30

14

12

12

2,5

15

>3

-

-

-

















4

14



2,0

-

-

-

-

-

-

-

-

-

-

-

5

6

13

31

16

11

10

4

2

>3

-

-

-

















16



5,0

-

-

-

-

-

-

-

-

-

-

-

4

7

11

30

14

10

9

8

7

>3

-

-

7,0

















5

10



14,5

-

-

-

-

-



-

-

-

-

-

3

9

17

29

10

12

10

6

4

>3

0,99

2,5

8,0

















6

5



11,4

-

-

-

-

-

-

-

-

-

-

-

5

7

13

35

12

9

14

4

1

>3

-

-

-

















2

30



3,0

0,23

0,21

0,16

0,5

1,4

-

-

-

-

-

56

14

2

1

2

4

2

4

5

10

>3

-

-

-















Щебенистый грунт с супесчаным заполнителем

4



3

56



7,0

0,21

0,20

0,16

0,4

1,2

-

-

-

-

-

58

15

1

1

1

0,5

1,5

5

6

11

>3

-

-

-

















57



9,0

0,23

0,21

0,17

0,4

1,5

-

-

-

-

-

57

9

2

3

4

4

3

6

4

8

>3

-

-

-

















4

18



9,3

0,22

0,19

0,16

0,3

2,0

-

-

-

-

-

59

13

3

4

2

3

4

3

3

6

>3

-

-

-

















5

11



17,5

0,22

0,21

0,16

0,5

4,5

-

-

-

-

-

55

15

6

3

4

1

2

8

7

9

>3

-

-

-

















12



19,3

0,23

0,21

0,16

0,5

1,4

-

-

-

-



60

12

3

1

5

2

1

6

5

5

>3

-

-

-

















2

52



10,0

-

-

-

-

-

2,35

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

95,0

>0,75

Песчаник кварцево-глауконитовый

5



3

58



10,5

-

-

-

-

-

2,30

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-



59



12,0

-

-

-

-

-

2,32

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-



4

20



12,0

-

-

-

-

-

2,36

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-



21



13,5

-

-

-

-

-

2,35

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-



5

13



22,4

-

-

-

-

-

2,34

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-







































Автомобильная дорога А-Б

















Искусственные сооружения

Стадия

Лист

Листов









РП

3

3

















Инженерно-геологический паспорт мостового перехода через Р.Б.

Минавтодор РСФСР Гипродорнии



















Продолжение

Состояние грунтов

Песков

Супесей

Суглинков и глин

-

-

Твердые

Маловлажные

Твердые

Полутвердые

-

-

Тугопластичные

Влажные

Пластичные

Мягкопластичные

-

-

Текучепластичные

Водонасыщенные

Текучие

Текучие

Таблица характеристик песчаных грунтов

Нормативных                                                                                                                                                     Расчетных

Номер инженерно-геологического элемента

Наименование грунтов по ГОСТ 25100-82

Условные обозначения

Геологический возраст и генетический тип

Гранулометрический состав в %, фракции в мм

Степень неоднородности

Степень влажности

Коэффициент фильтрации, м/сут

Условное динамическое сопротивление грунтов, МПа

Расчетное сопротивление грунтов основания, кМа

Модуль деформации, МПа

Угол внутреннего трения в градусах

Удельное сцепление, кПа



по несущей способности

по деформациям

по несущей способности

по деформациям

> 10

10-2

2-1

1-0,5

0,5-0,25

0,25-0,10

0,10-0,05

< 0,05

Cu

Sг

Кф

РД

Ro

E

jI

jII

CI

СII



1

Насыпной грунт песок средней крупности

tQIV

-

22

5,0

8,0

28,8

32,0

5,2

6,8

4,5

0,3

0,4

-

-

-

-

-

-

-



4

Песок средней крупности с гравием средней плотности



-

7,0

2,1

6,0

38,9

34,7

6,1

5,2

4,0

0,6; 0,96

0,9

6,5

24,5

40

32

35

0,66

1



5

Песок гравелистый плотный

flgQIII

4,6

27,4

6,5

7,8

26,0

20,0

4,2

3,5

5,7

0,98

3,0

15,0

343

40

35

38

-

-



6

Песок мелкий средней плотности

-

-

4,5

9,2

25,3

39,0

7,2

14,8

4,0

0,95

0,3

3,5

147

38

29

32

1,33

2



Пояснения

1. Место расположения мостового путепровода.

2. Сроки выполнения работ, виды и объемы выполненных работ, фамилии исполнителей (геолог, бурильщик).

3. Геоморфологические особенности места устройства путепровода.

4. Краткая характеристика геологического строения. Сейсмичность.

5. Гидрогеологические условия: типы подземных вод, характеристики водоносных горизонтов, сведения о режиме и химическом составе, агрессивность грунтовых вод по отношению к бетонам.

6. Физико-механические свойства грунтов.

7. Проявление современных геологических процессов и явлений, их влияние на строительство.

8. Рекомендации по возведению фундаментов опор.

Таблица характеристик глинистых грунтов

Нормативных                                                                                                                                                     Расчетных

Номер инженерно-геологического элемента

Наименование грунтов по ГОСТ 25100-82

Условные обозначения

Геологический возраст и генетический тип

Природная влажность

Плотность грунта, т/м3

Коэффициент пористости

Показатель текучести

Условное динамическое сопротивление грунтов, МПа

Удельное сопротивление грунта конусу при статическом зондировании, МПа

Сопротивление трения грунта по боковой поверхности зонда, кН

Временное сопротивление одноосному сжатию, МПа

Расчетное сопротивление грунтов основания к Па

Модуль деформации, МПа

Угол внутреннего трения в градусах

Удельное сцепление, кПа

Удельный вес грунта, км/м3

по несущей способности

по деформациям

по несущей способности

по деформациям

по несущей способности

по деформациям

W

r

е

JL

РД

Pq

PQ

Rc

Ro

E

jI

jII

CI

СII

gI

gII

3

Супесь твердая с тонкими прослоями песка

flgQII

0,2

0,10(6)

2,28

0,06(6)

0,41

-0,5

4-6

-

-

-

343

32

26

30

14

21

2,20

200

7

Супесь твердая с гравием и прослоями песка

0,9

0,9(6)

2,22

0,05(6)

0,35

-0,4

-

-

-

-

343

32

26

30

14

21

2,10

1,98

8

Супесь пластичная с гравием и прослоями песка

0,13

0,9(6)

2,29

0,06(6)

4

0,5

7,0

-

-

-

98

32

24

28

13

19

2,22

2,10





































Автомобильная дорога А-Б

















Искусственные сооружения

Стадия

Лист

Листов









РП

-

1

















Инженерно-геологический паспорт путепровода на ГК10 (км 743)

Минавтодор РСФСР Гипродорнии

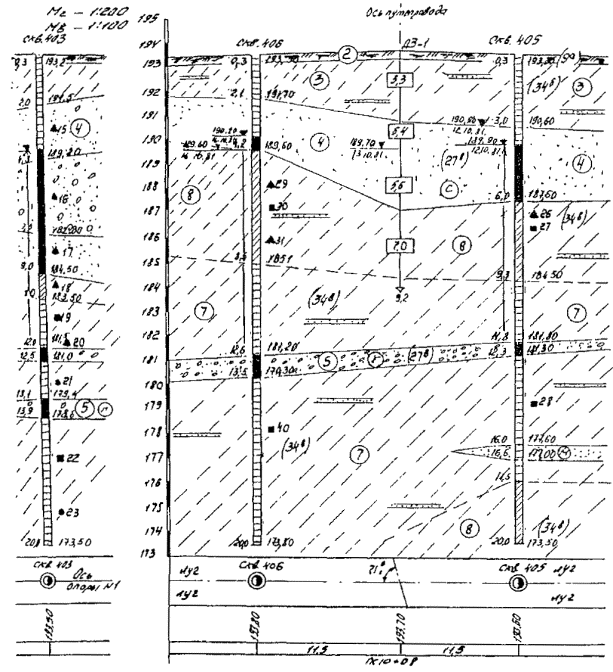

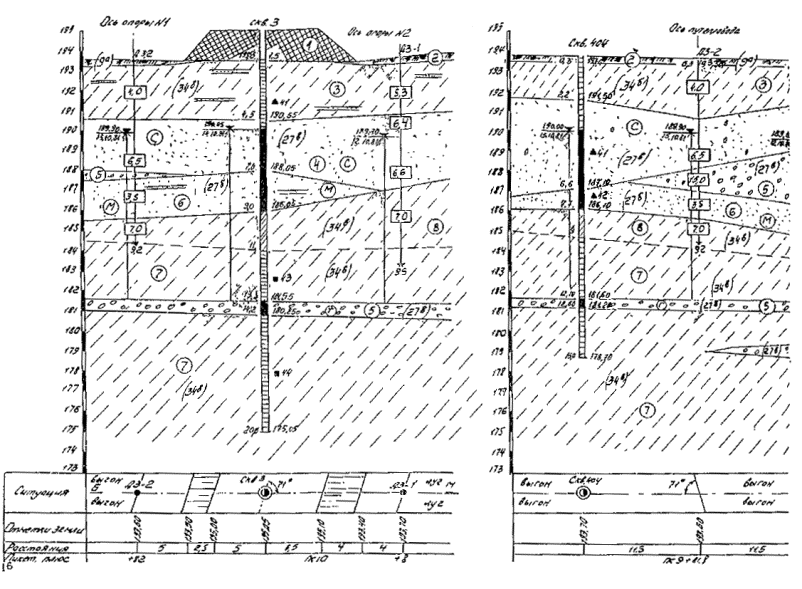

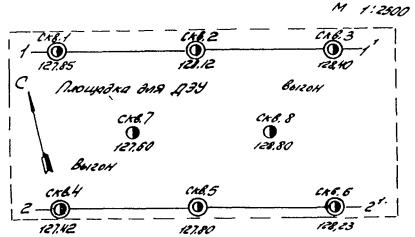

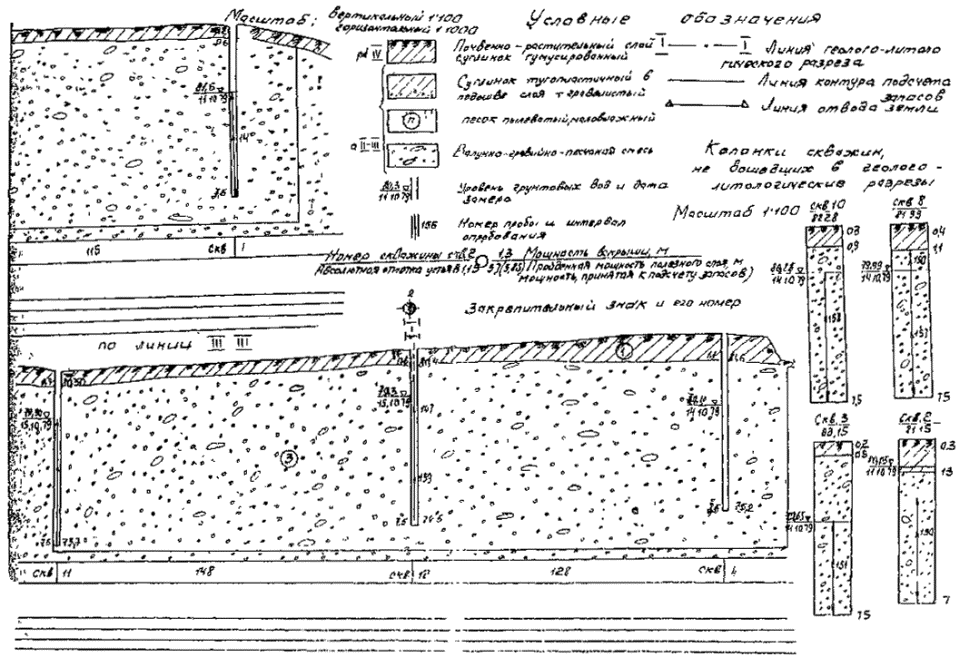

Схема расположения выработок

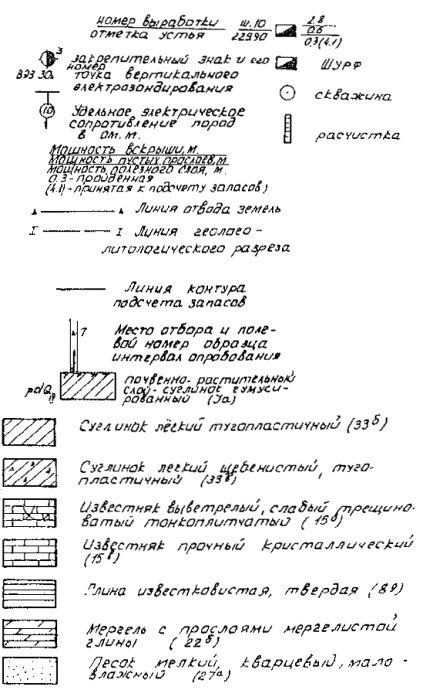

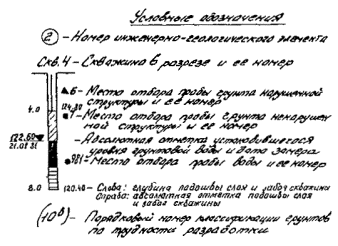

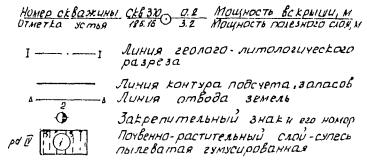

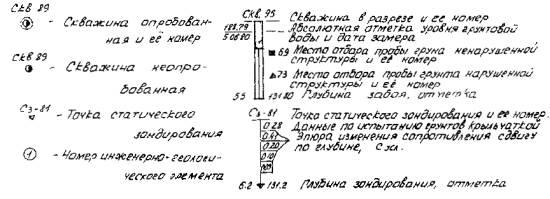

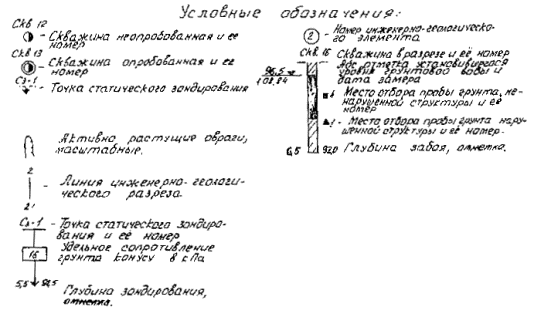

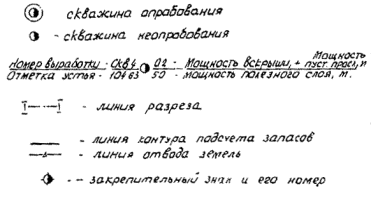

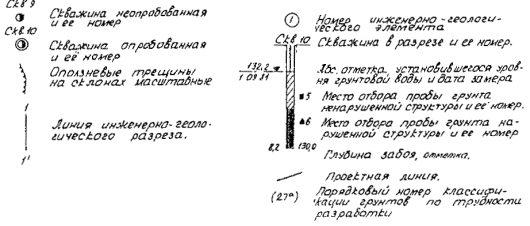

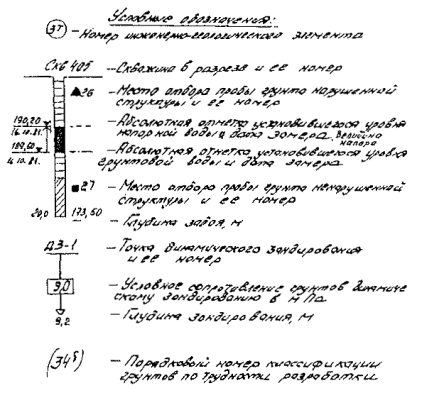

Условные обозначения к схеме

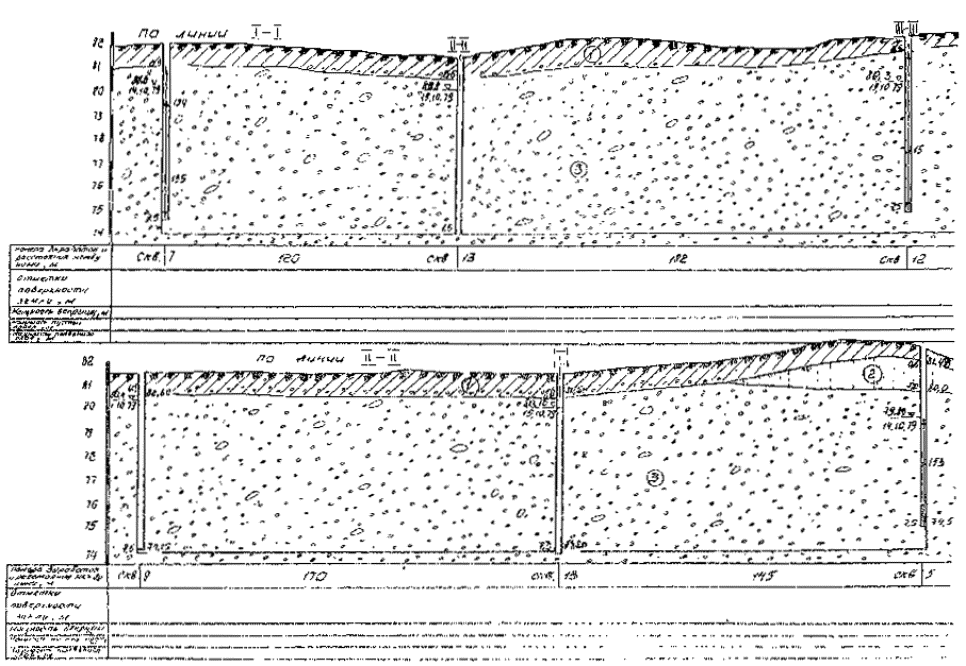

 - Линии разрезов

 - Скважина опробованная, ее номер и абсолютная отметка устья

 - Скважина неопробованная, ее номер и абсолютная отметка устья

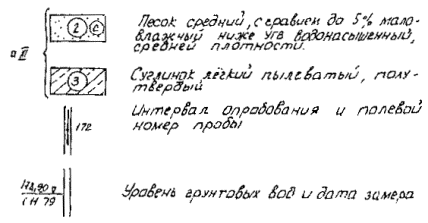

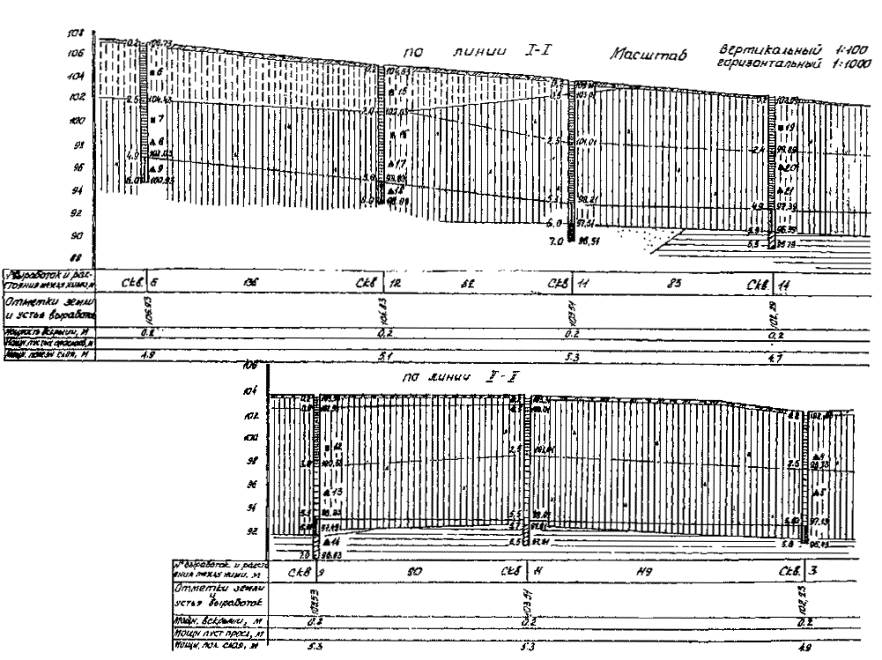

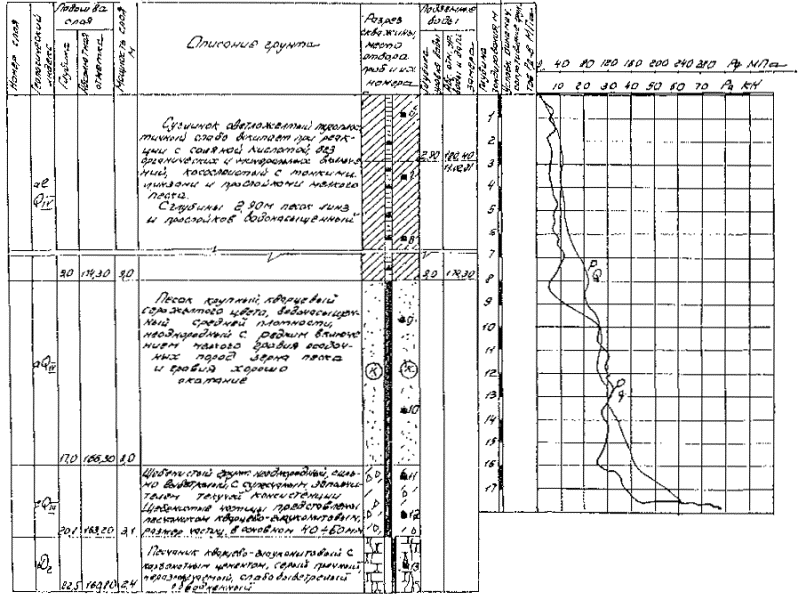

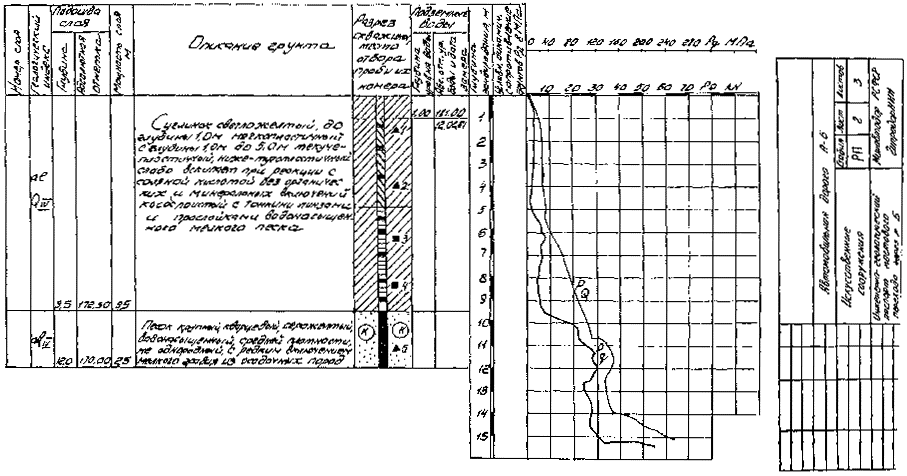

Скважина № 7

Диаметр скважины                                                                                                                                                     Способ бурения:

Абс. отм. устья 127,60 м                                                                                                                                                     Начато - окончено

20.08.81 - 20.08.81

Номер слоя

Геологический индекс

Подошва слоя

Мощность слоя, м

Описание грунта

Разрез скважины, место отбора проб и их номера

Подземные воды

Глубина

Абс. отметка

Глубина уровня воды

Абс. отм. ур. Воды и дата замера

1

2

3

4

5

6

7

8

9





0,22

127,40

0,2

Почвенно-растительный слой







adQIV

5,5

122,10

5,3

Суглинок с включением одиночного мелкого щебня, песчаников, известняков, желтоватый, косослоистой структуры, тугопластичный, слабо вскипает при реакции с соляной кислотой. С глубины 4 м суглинок приобретает мягкопластичную консистенцию. Суглинок делювиально-аллювиального генезиса

5,4

122,20



aQIII

6,8

120,80

1,3

Песок средней крупности, кварцевато-пылевато-шпатовый светлосерый, средней плотности, водонасыщенный



21.08.81



J

7,5





Глина жирная, зеленовато-голубая, полутвердая

Скважина № 8

Диаметр скважины                                                                                                                                                     Способ бурения:

Абс. отм. устья 128,30 м                                                                                                                                                     Начато - окончено

20.08.81 - 21.08.81

1

2

3

4

5

6

7

8

9





0,3

128,00

0,3

Почвенно-растительный слой
