МИНИСТЕРСТВО ТРАНСПОРТНОГО СТРОИТЕЛЬСТВА СССР

ВСЕСОЮЗНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ
ТРАНСПОРТНОГО СТРОИТЕЛЬСТВА

ПРОЕКТИРОВАНИЕ
ЖЕЛЕЗНОДОРОЖНЫХ СТАНЦИЙ И УЗЛОВ

СПРАВОЧНОЕ И МЕТОДИЧЕСКОЕ РУКОВОДСТВО

Издание второе, переработанное и дополненное

Под редакцией
канд. техн. наук А. М КОЗЛОВА
и инж. К. Г. ГУСЕВОЙ

МОСКВА «ТРАНСПОРТ» 1981

В книге излагаются технические требования, методические и нормативные указания по проектированию станций и узлов на железных дорогах, приводятся справочные и расчетные материалы, а также рекомендации, детализирующие и развивающие положения Инструкции по проектированию станций и узлов на железных дорогах Союза ССР (ВСН 56-78), Государственного стандарта Габариты приближения строений и подвижного состава железных дорог колеи 1520 (1524) мм (ГОСТ 9238-73) и ряда глав Строительных норм и правил.

Книга рассчитана на инженерно-технических работников проектных институтов Минтрансстроя и МПС, а также на строителей и эксплуатационников железных дорог.

Ил. 189, табл. 208, библиогр. 31 назв.

Книгу написали:

Э. В. Бакумов - пп. 4.4-4.6 главы 4; Е. П. Бакумова - главу 15, К. Г. Гусева - главу 3, пп. 4.1, 4.2 главы 4, пп. 5.1, 5.2, 5.4-5.7 главы 5, приложения 1, 4, 5; Л. Ф. Деревянченко - п. 4.7 главы 4, 12, 20, приложение 8; В. С. Емельяненков - п. 4.3 главы 4, 19; Л. А. Злобина - п. 23.1 главы 23, Б. Н. Козлов - главу 10; Г. А. Мухамедов - главу 1, пп. 23.3, 23.4 главы 23; Т. Т. Савина - п. 5.3 главы 5, 16 (кроме п. 16.1), главы 17 (кроме пп. 17.2, 17.3), приложение 3; К. К. Таль - п. 4.8 главы 4, 22, п. 23.2 главы 23 (ВНИИ транс. стр-ва), В. Д. Беленький - главу 18; З. Г. Чаруковская, И. С. Шлумукова - главу 21 (Киевгипротранс); Л. В. Бутков; Б. З. Житц - главы 6, 7; М. А. Лехтман - главу 2, п. 8.5 главы 8, приложение 2; В. Ф. Улеманов - главу 9, приложения 6, 7; В. Ф. Улеманов, К. К. Гореленкова - главу 8 (кроме п. 8.5); Л. Г. Докукина, В. А. Ивашкина - главу 13 (Гипротранстэи); Ю. А. Однопозов, Л. И. Мятежева, Г. В. Пяслане - главу 11; В. Д. Прокинова - главу 14 (Гипротранссигналсвязь); В. П. Демидов - п. 16.1 главы 16 и пп. 17.2, 17.3 главы 17 (ПТКБ ЦП МПС).

ПРЕДИСЛОВИЕ

Справочное и методическое руководство Проектирование железнодорожных станций и узлов разработано в развитие нового нормативного документа - Инструкции по проектированию станций и узлов на железных дорогах Союза ССР (ВСН 56-78). В Руководство включены новые нормативные и справочные данные, регламентированные Строительными нормами и правилами (главы СНиП «Железные дороги колеи 1520 мм», «Автомобильные дороги», «Мосты и трубы» и др.), Правилами технической эксплуатации железных дорог Союза ССР, Государственным стандартом Габариты приближения строений и подвижного состава железных дорог колеи 1520 (1524) мм (для линий со скоростью движения поездов не свыше 160 км/ч) и рядом других нормативных документов, а также правилами, инструкциями и приказами МПС и Минтрансстроя.

В Руководстве приводятся нормы и технические требования, которым необходимо следовать при проектировании всего комплекса устройств станций и узлов на новых железнодорожных линиях, при строительстве вторых путей и усилении (реконструкции) существующих железных дорог колеи 1520 мм общей сети Союза ССР и внешних железнодорожных подъездных путей колеи 1520 мм.

Внутренние подъездные пути и промышленные станции проектируют по нормам главы СНиП «Промышленный транспорт» и Руководства по проектированию промышленных железнодорожных станций (1977 г.).

С вводом в действие указанных выше новых нормативных документов возникла необходимость в коренной переработке справочного и методического руководства Проектирование железнодорожных станций и узлов, изданного в 1963 г. и получившего широкое применение в практике проектирования. Опыт применения этого Руководства показал целесообразность включения в него, кроме нормативных и справочных данных, ряда методических указаний и материалов, детализирующих и развивающих Инструкцию по проектированию станций и узлов.

При составлении настоящего Руководства были использованы результаты исследовательских, проектных и методических работ, выполненных научно-исследовательскими, учебными и проектными институтами транспорта.

Работа выполнена в лаборатории проектирования станций и узлов Всесоюзного научно-исследовательского института транспортного строительства в творческом содружестве с коллективами отделов узлов и станций и технического Киевгипротранса; отделов нормативно-методического и технических условий и норм Гипротранстэи, отделов механизации и автоматизации сортировочных горок, электрической централизации, связи и радио, а также энергоснабжения института Гипротранссигналсвязь и отдела конструкций верхнего строения пути ПТКБ ЦП МПС.

При подготовке окончательной редакции Руководства учтены замечания и предложения, изложенные в рецензиях специалистов Харгипротранса, Киевгипротранса, Мосгипротранса, а также замечания специалистов Союздорнии и Промтрансниипроекта.

Директор института засл. деятель науки
и техники РСФСР, д-р техн. наук, проф.

Д. И. Федоров

Глава 1
ОСНОВЫ ПРОЕКТИРОВАНИЯ СТАНЦИИ И УЗЛОВ НА ЖЕЛЕЗНЫХ ДОРОГАХ СОЮЗА ССР

1.1. ОБЩИЕ ПОЛОЖЕНИЯ

Железнодорожный транспорт Союза ССР обеспечивает потребности народного хозяйства в грузовых и пассажирских перевозках. Выполнение плана железнодорожных перевозок пассажиров и грузов в значительной мере зависит от работы станций, где сосредоточено выполнение технических и коммерческих, грузовых и пассажирских операций. Стоимость путевого развития и производственно-технических устройств и сооружений узлов и станций составляет около 30-40 % стоимости железной дороги. Технико-экономическая эффективность капитальных вложений в развитие станций и узлов в значительной мере влияет на эффективность затрат на развитие железнодорожного транспорта, в связи с чем их проектированию должно уделяться повышенное внимание.

Основной задачей, подлежащей решению в проекте, является выбор наиболее экономичного варианта строительства новой или развития существующей станции (узла), обеспечивающего намечаемые на расчетные сроки и на каждую очередь строительства (развития) размеры пассажирских и грузовых перевозок, сортировочной и местной работы, пропускную и перерабатывающую способность, а также безопасность и удобства для пассажиров и населения, необходимые условия труда при строительстве и эксплуатации, соблюдение установленных сроков строительства и ввода объекта в эксплуатацию. При этом следует учитывать перспективы дальнейшего развития станции или узла, а также перспективы нового железнодорожного строительства и усиления технического оснащения прилегающего полигона сети железных дорог.

Проектные организации при проектировании должны руководствоваться решениями правительства Советского Союза по вопросам проектирования и строительства. Проекты станций (узлов) должны полностью соответствовать требованиям соответствующих глав Строительных норм и правил, Инструкции по проектированию станций и узлов на железных дорогах Союза ССР, Правил технической эксплуатации железных дорог Союза ССР, Устава железных дорог Союза ССР, стандарта Габариты приближения строений и подвижного состава железных дорог колеи 1520 (1524) мм (ГОСТ 9238-73) и других Государственных стандартов по строительству и нормативных документов по изысканиям, проектированию и строительству железных дорог, а также нормативных документов по строительному проектированию, распространяющихся на объекты железнодорожного транспорта.

При проектировании станций и узлов необходимо руководствоваться действующими инструкциями по разработке проектов и смет, устанавливающими содержание, состав, порядок разработки, согласования и утверждения проектов и смет, по которым должно осуществляться строительство новых, развитие, реконструкция и техническое перевооружение действующих предприятий, зданий и сооружений.

Проекты станций и узлов должны обеспечивать:

ускорение обработки поездов и вагонов на станциях;

повышение производительности труда;

наиболее полное использование существующих и проектируемых путей, зданий и устройств;

наилучшую поточность передвижений, наименьшие пробеги подвижного состава и минимальное число пересечений маршрутов, особенно организованных поездов, применение новой техники, автоматизации и комплексной механизации производственных процессов, соблюдение санитарных норм;

автоматизацию и комплексную механизацию производственных процессов;

необходимые условия содержания и ремонта сооружений и устройств станций и узлов, а также механизированную очистку путей и стрелочных переводов от снега;

требования по безопасности движения поездов и производства маневровой работы, по охране труда рабочих в период строительства и эксплуатации и охране окружающей среды.

Проекты станций и узлов должны предусматривать:

применение новейших достижений науки и техники, чтобы новые или реконструируемые объекты ко времени ввода их в действие были технически передовыми и имели высокие технико-экономические показатели, а по условиям труда отвечали современным требованиям, обеспечивали безопасность работы станционных работников и способствовали повышению производительности труда;

наиболее рациональную очередность первоначального и последующего поэтапного развития и технического оснащения;

экономное расходование металла, цемента и леса в строительстве, максимальную экономию площади сельскохозяйственных земель и лесных угодий;

широкую индустриализацию строительства на базе современных средств комплексной механизации и автоматизации строительного производства с применением, как правило, стандартных и типовых цельноперевозимых или сборных конструкций и использованием местных материалов;

применение и эффективное использование автоматизированного планирования и управления работой всех объектов.

Предусматриваемые в проектах материалы, типы оборудования и аппаратуры должны соответствовать действующим стандартам и техническим условиям. Проектирование сооружений и устройств на станциях и в узлах, как правило, следует выполнять по действующим типовым проектам.

При проектировании станций и узлов необходимо предусматривать осуществление принятого проектного решения по очередям, позволяющим последовательно вводить в действие отдельные комплексы (парки, пути, горловины), устройства электрификации, устройства электрической централизации стрелочных переводов и т.п., обеспечивающие поэтапное усиление пропускной и перерабатывающей способности. По каждой очереди в проекте (при наличии задания) должен быть определен пусковой комплекс, в который следует включать производственные сооружения и устройства, необходимые для ввода объекта (очереди, промежуточной мощности) в эксплуатацию. Проекты каждой очереди строительства (развития) станций и узлов должны быть увязаны с перспективным планом и генеральной схемой их развития.

Все новые и переустраиваемые станции и узлы следует проектировать под электрическую или тепловозную тягу с учетом выполнения маневровой работы тепловозами, а в обоснованных случаях - электровозами.

Станции и узлы на железных дорогах с тепловозной тягой, которые намечается в ближайшие 10-15 лет перевести на электрическую тягу, следует проектировать в части продольного профиля и плана, размещения раздельных пунктов, депо и других постоянных устройств по нормам проектирования, предназначенным для железных дорог с электрической тягой.

Проекты строительства (развития) станций должны устанавливать взаимное расположение парков, устройств локомотивного и вагонного хозяйств, пассажирских, грузовых и других устройств станций и должны быть также увязаны с перспективным планом и генеральной схемой их развития, с планировкой городов и населенных мест и развитием других видов транспорта, промышленности и сельского хозяйства.

Проекты новых и развития существующих станций и узлов следует разрабатывать и осуществлять комплексно - по путевому, локомотивному, вагонному, пассажирскому, грузовому и энергетическому хозяйствам, устройствам СЦБ и водоснабжения и др. Технологически однородные сооружения и устройства различных служб, размещаемые на станциях и в узлах (административные, производственные и вспомогательные здания и помещения), должны быть, как правило, объединены. В проектах необходимо также предусматривать широкое кооперирование сооружений и устройств железной дороги с аналогичными сооружениями и устройствами других видов транспорта, промышленных предприятий и населенных пунктов, ремонтного хозяйства, устройств энергоснабжения, водоснабжения, канализации и других инженерных коммуникаций, а также создание общих жилых комплексов, учреждений культурно-бытового назначения и др.

Для выполнения работ по ремонту и содержанию железнодорожного пути, устройств электроснабжения, устройств СЦБ и связи на отдельных раздельных пунктах могут быть запроектированы необходимые эксплуатационно-ремонтные базы, контрольно-испытательные пункты, мастерские и другие вспомогательные помещения.

Разработка проектов удлинения путей, укладки дополнительных путей и усиления отдельных элементов технического оснащения станций может быть выполнена по самостоятельным проектам.

Разработке проектов узлов и станций предшествуют экономические и технические изыскания, детальное изучение топографических, геологических, климатических и других особенностей, а также условий эксплуатации существующих станций, возможности дальнейшего их развития, возможности использования имеющихся баз стройиндустрии, местных строительных материалов и т.п. Технико-экономические и полевые обследования и изыскания необходимо выполнять в объеме, обеспечивающем правильное решение основных вопросов проекта, с использованием имеющегося картографического материала, материалов аэрофотосъемки и материалов изысканий и проектирования прошлых лет.

При проектировании переустройства и развития существующих станций и узлов для увеличения их пропускной и перерабатывающей способности следует выявить имеющиеся затруднения в работе, тщательно проанализировать причины их возникновения и проверить возможность устранения этих затруднений путем изменения технологических процессов, перераспределения работы между смежными станциями и узлами или за счет внедрения других организационно-технических мероприятий.

Рекомендуемый вариант строительства новой или развития существующей станции (узла) устанавливают на основе сопоставления технико-экономических показателей нескольких конкурентоспособных вариантов. В сложных случаях проектные показатели работы станции (узла) по вариантам следует определять с использованием ЭВМ.

Проектирование железнодорожных узлов должно осуществляться на основе генеральных схем их развития, а сортировочных, пассажирских и других крупных и сложных станций - на основе технико-экономических обоснований (ТЭО)1, подтверждающих экономическую целесообразность и хозяйственную необходимость их проектирования и строительства и разрабатываемых в соответствии с указаниями о составе, порядке разработки и утверждения технико-экономических обоснований проектирования и строительства предприятий, зданий и сооружений. ТЭО утверждаются министерствами и ведомствами СССР и советами министров союзных республик, при этом по крупным и сложным объектам необходимо согласование с Госпланом СССР и Госстроем СССР.

______________

1 Технико-экономические обоснования или другая предпроектная документация, их заменяющая, в дальнейшем условно названа ТЭО.

Генеральные схемы и ТЭО развития железнодорожных узлов и крупных станций следует разрабатывать в увязке с проектами планировки городов, промышленных узлов (районов) и развития всех видов транспорта как составных частей единой транспортной системы, определяя взаимное расположение станций, подходов главных и соединительных путей и обходов с учетом перспективы роста прилегающих населенных мест, промышленных предприятий и сооружений других видов транспорта.

При разработке проектно-сметной документации на строительство (развитие) железнодорожных узлов и станций технико-экономические показатели, предусмотренные в утвержденных ТЭО и заданиях на проектирование, не должны быть ухудшены, а сметная стоимость строительства не должна превышать стоимость строительства, определенную в ТЭО.

Решение о стадийности проектирования железнодорожных узлов и станций принимается инстанцией, утверждающей ТЭО. Проектирование в две стадии - технический проект и рабочие чертежи - допускается для узлов, крупных и сложных станций (сортировочных, пассажирских и др.).

Для объектов, строительство которых предполагается осуществлять по типовым проектам и повторно применяемым экономичным индивидуальным проектам, а также по технически несложным объектам, следует разрабатывать только техно-рабочие проекты.

Техно-рабочие (технические) проекты утверждаются по стройкам сметной стоимостью 3 млн. руб. и выше министерствами и ведомствами СССР (по всем входящим в их систему стройкам) и советами министров союзных республик.

Проекты наиболее крупных предприятий и сооружений утверждаются Советом Министров СССР по представлению министерств и ведомств СССР и советов министров союзных республик. Перечень этих строек ежегодно представляется в Совет Министров СССР Госпланом СССР совместно с Госстроем СССР.

Переутверждение техно-рабочих (технических) проектов, в которые внесены изменения, обеспечивающие повышение эффективности производства и улучшение технико-экономических показателей, производится в порядке, установленном для утверждения вновь разработанных проектов. При этом в случаях изменения производственной мощности такие изменения по стройкам сметной стоимостью 3 млн. руб. и выше должны быть согласованы с Госпланом СССР.

Порядок утверждения и переутверждения проектов по стройкам сметной стоимостью до 3 млн. руб. устанавливается министерствами и ведомствами СССР и советами министров союзных республик.

Проектные организации должны разрабатывать технические (техно-рабочие) проекты в сжатом объеме, достаточном для оценки проектных решений, определения стоимости строительства и выполнения строительно-монтажных работ.

Степень детализации и общий объем проектных материалов должны соответствовать эталонам, утвержденным в установленном порядке.

1.2. ЗАДАНИЕ НА ПРОЕКТИРОВАНИЕ

Проектирование железнодорожных станций и узлов производится на основании задания на проектирование, которое составляется министерством-заказчиком или управлением дороги (предприятием) с привлечением проектных организаций1 на основе перспективных планов развития железнодорожного транспорта, в соответствии с решениями и технико-экономическими показателями (включая стоимость строительства), принятыми в ТЭО и утвержденными в установленном порядке. Задания на проектирование узлов (станций) выдаются инстанциями, утверждающими ТЭО.

____________

1 Участие проектной организации в составлении задания на проектирование должно входить в комплекс работ по разработке проекта железнодорожного узла (станции).

B тех случаях, когда строительство узла (станции) намечено осуществлять очередями, задание на проектирование составляют и утверждают с технико-экономическими показателями первой очереди строительства. В задании на проектирование должны быть приведены также технико-экономические показатели узла (станции) при полном их развитии. На каждую последующую очередь составляют и утверждают отдельное задание на проектирование.

В задании на проектирование железнодорожных узлов, сортировочных, участковых и других крупных станций помимо общих данных (наименование объекта строительства или реконструкции, основание для проектирования, стадийность проектирования, расчетный срок, общие и особые требования и т.д.) должны быть указаны следующие данные:

указание о необходимости учета электрификации на первую очередь и на расчетный период (система тока, виды электрифицируемого движения);

указания о предполагаемых примыканиях новых железных дорог и их расчетных периодах;

число главных путей, примыкающих к узлу или станции на первую очередь и на расчетный период;

указания о необходимости в данном проекте предусмотреть развитие узла или станции за пределами расчетного периода;

полезная длина приемо-отправочных путей и весовые нормы поездов на примыкающих к узлу направлениях на первую очередь, на расчетные сроки и на перспективу;

способ управления стрелками и сигналами на станции;

средства сигнализации и связи по движению поездов в пределах узла или станции и на прилегающих участках на первую очередь и на расчетный период;

роль узла или станции и его взаимодействие с другими узлами и станциями сети на первую очередь и на расчетный период;

указания о необходимости размещения в узле или на станции депо, промывочно-пропарочной станции или пункта, дезинфекционно-промывочной станции или пункта и т.п.;

вид тяги и тип локомотива на каждом из примыкающих к узлу направлений по видам движения на первую очередь и на расчетный период;

данные о действующих предприятиях - возможных поставщиках балласта.

Проектные планы станций и узлов накладывают на планы местности в горизонталях и составляют в масштабах, указанных в табл. 1.1 и 1.2.

Условные обозначения, применяемые при составлении планов узлов и станций, приведены в приложении 8, а образцы продольных профилей - в главе 6.

Таблица 1.1

Рекомендуемые масштабы для планов раздельных пунктов и железнодорожных поселков

Наименование раздельных пунктов

Масштабы для разных стадий проектирования

Технический проект

Рабочие чертежи

Разъезды, обгонные пункты, промежуточные станции

1 : 2000

1 : 2000; 1 : 1000*

Сортировочные, участковые и грузовые станции

1 : 1000

1 : 1000

Узлы (генеральные схемы)

1 : 5000; 1 : 10000

-

Крупные узлы (генеральные схемы)

1 : 25000

-

__________

* Для сложных случаев 1 : 500.

Таблица 1.2

Рекомендуемые масштабы для профилей проектируемых станций

Наименование профилей

Масштабы для расстояний

горизонтальных

вертикальных

Продольный подробный

1 : 10000

1 : 1000*

» сокращенный

1 : 50000

1 : 1000

Геологический

1 : 10000

1 : 500-1 : 100

Поперечный

1 : 200 - 1 : 100

1 : 200-1 : 100

____________

* Для внутриузловых соединительных путей, подъездных путей и отдельных участков короткого протяжения со сложным планом и большим числом плюсов профиль строят в масштабе 1 : 200.

Глава 2
ЭКОНОМИЧЕСКИЕ ДАННЫЕ ПРОЕКТА

Размеры и характер предстоящей работы узла (станции) по грузовым и пассажирским перевозкам определяют на основе планов перспективного развития отраслей народного хозяйства и отдельных крупных предприятий, а также роста численности населения в районе тяготения проектируемого узла (станции).

Экономическими изысканиями устанавливаются:

современная и перспективная роль и значение узла (станции) в системе межрайонных транспортных связей и по транспортному обслуживанию местного района тяготения;

характеристика района, обслуживаемого узлом (станцией), включающая данные о населенных пунктах, численности населения, природных ресурсах, промышленных предприятиях, сельском хозяйстве, энергетике, наличии баз, складов, перевалочных пунктов, их размещении и транспортно-экономических связях;

взаимодействие, узла (станции) с другими видами транспорта (водным, автомобильным, трубопроводным, воздушным, городским) по обслуживанию грузовых и пассажирских перевозок;

размеры местного и транзитного грузооборота и пассажирского движения (дальнего и пригородного) с учетом намечаемого строительства новых железных дорог на расчетные сроки;

корреспонденция местных и транзитных грузов узла (станции) до взаимодействующих с ним близлежащих участков и сортировочных станций;

распределение местного грузооборота и пассажирооборота узла по отдельным, входящим в его состав станциям с выделением работы грузовых дворов и подъездных путей;

неравномерность грузовых перевозок по отдельным направлениям в целом по всем грузам (для определения размеров движения) и по основным родам грузов (для перевода схемы корреспонденции грузопотоков в вагонопотоки), неравномерность пассажирского движения.

Для участков с интенсивным пригородным движением более подробно должны быть изучены численность и размещение рабочих кадров предприятий, населения жилых и дачных поселков, транспортная подвижность населения, размеры отправления и прибытия пассажиров и распределение пассажирских потоков по часам суток.

При реконструкции существующих узлов (станций) производятся сбор, систематизация и анализ основных статистических материалов по перевозкам грузов и пассажиров за один-два отчетных года.

Важное значение для определения местного грузооборота и пассажирооборота имеет установление границ района тяготения узла (станции) на основе выявления существующих и перспективных внутриузловых и внешних транспортно-экономических связей, издержек перевозок различными видами транспорта, обеспечения бесперебойности сообщения отдельных пунктов района тяготения с узлом (станцией) и других факторов.

Неравномерность перевозок грузов в течение года зависит от ряда причин, таких, как сезонность перевозок сельскохозяйственных грузов, открытие и закрытие навигации на водных путях, ввод в эксплуатацию новых предприятий и т.д. Неравномерность перевозок пассажиров зависит в основном от времени года.

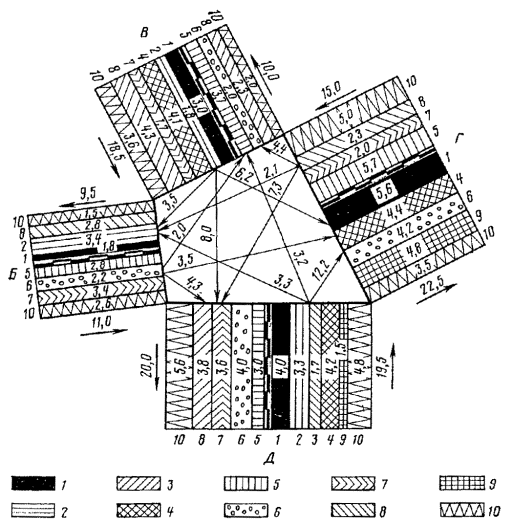

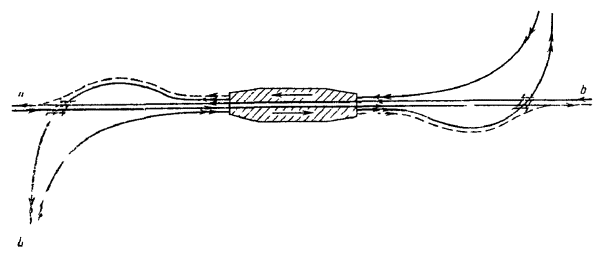

Рис. 2.1. Диаграмма распределения грузовых потоков узла за 19 ... г. по направлениям Б, В, Г, Д (в млн. т):

1 - уголь; 2 - кокс; 3 - нефтепродукты; 4 - руда; 5 - металл; 6 - лес; 7 - минеральные строительные материалы; 8 - хлебные грузы; 9 - минеральные удобрения; 10 - прочие грузы

Показателем неравномерности перевозок является коэффициент внутригодичной неравномерности перевозок

,

где Мн - наибольший месячный грузопоток, тыс. т;

Мср - среднемесячный грузопоток, тыс. т.

В экономическую часть проекта входят основные данные:

1. Размеры и структура местной грузовой работы и транзитных перевозок узла (станции), а также грузопотоков на его входах и выходах за отчетный период и на расчетные сроки. Эти данные представляют в виде общей диаграммы грузовых потоков (рис. 2.1) и сводной (по основным грузам) таблицы («шахматки») развязки грузопотоков между примыкающими к узлу (станции) направлениями (табл. 2.1*).

____________

* В табл. 2.1 и последующих таблицах главы 2 отчетный год условно обозначен 19...*, расчетные годы - 19...**; буквами Б, В, Г, Д условно обозначены направления, примыкающие к узлу, а буквой А - собственно узел, включающий станции A1, A2, …, A.

2. Размеры отправления и прибытия грузов по отдельным станциям, входящим в узел, и по каждому роду груза. Эти данные представляют в табличной форме (табл. 2.2 и 2.3).

3. Корреспонденция грузов. Составляют сводную таблицу по отдельным грузам и итоговую таблицу по всем грузам по форме, представленной в табл. 2.4.

По схемам корреспонденции грузов определяют среднесуточное число вагонов в месяц наибольших перевозок для каждого рода груза по формуле

,

где Г - годовой грузопоток, т;

g - коэффициент внутригодичной неравномерности перевозок;

qср - средняя нагрузка (масса груза) одного вагона, т.

На сети железных дорог обращаются вагоны с различным числом осей (четырех- и восьмиосные)1, различной грузоподъемности и с различной нагрузкой, поэтому среднюю нагрузку вагона для данного груза определяют по формуле

___________

1 Шестиосные вагоны в данном случае в расчет не приняты в связи с прекращением их серийного выпуска.

qcp = р4l4а4 + р8l8а8,

где p4 и p8 - грузоподъемность соответственно четырех- и восьмиосных вагонов, т;

l4 и l8 - коэффициент использования грузоподъемности соответственно четырех- и восьмиосных вагонов;

а4 и a8 - доля участия в перевозках соответственно четырех- и восьмиосных вагонов (часть массы состава нетто, приходящаяся на четырех- и восьмиосные вагоны) по заданию.

Таблица 2.1

Грузопотоки узла, тыс. т, за отчетный год и на расчетные сроки

Направления, с которых грузы прибывают

Наименование грузов

Направления, на которые грузы отправляют

Итого

Собственно узел А

Собственно узел Б

И т.д.

Годы

19 …*

19 …**

19 …**

19 …*

19 …**

19 …**

19 …*

19 …**

19 …**

19 …*

19 …**

19 …**

Собственно узел А

Уголь

























Кокс

























Нефтегрузы

























Руда

























Черные металлы

























Лесные грузы

























Минеральные строительные материалы

























Хлебные грузы

























Минеральные

























удобрения

























Прочие грузы

























Итого

-

-

-

Собственно узел Б

Уголь

























Кокс

























Нефтегрузы

























Руда

























Черные металлы

























Лесные грузы

























Минеральные строительные материалы

























Хлебные грузы

























Минеральные удобрения

























Прочие грузы

























Итого

-

-

-

И т.д.

























Всего

Примечание. Для получения объемов транзитных грузов нужно из итоговых данных вычесть количество отправляемых и прибывающих грузов собственно узла А.

Таблица 2.2

Отправление и прибытие грузов, тыс. т, по станциям и направлениям узла

Наименование станций, входящих в узел

Годы

Количество грузов, отправляемых на направления

Количество грузов, прибывающих с направлений

Б

В

Г

Д

Итого

Б

В

Г

Д

Итого

А1

19 ...*

19 ...**

19 ...**





















А2

19 ...*

19 ...**

19 ...**





















И т.д.























Итого по узлу А

19 ...*

19 ...**

19 ...**





















Средние значения коэффициентов использования грузоподъемности при перевозках основных грузов приведены в табл. 2.5.

В ряде случаев, особенно при перевозке «прочих» грузов, номенклатура которых разнообразна, коэффициент использования грузоподъемности вагона может колебаться весьма значительно. В связи с этим для расчетов коэффициенты по «прочим» грузам следует корректировать применительно к структуре перевозок на данном конкретном направлении.

Число вагонов для погрузки 1 млн. т груза при различных средних нагрузках вагона (без учета неравномерности перевозок) может быть определено по табл. 2.6.

Размеры и структуру вагонопотоков с распределением их по направлениям представляют в табличной форме (табл. 2.7).

Размеры местной работы узла доказывают также в табличной форме (табл. 2.8).

Устанавливают число вагонов, охватываемых отправительской и технической маршрутизацией, что позволяет определить вагонопотоки, проходящие через рассматриваемый узел (станцию) без переработки. Вагонопотоки узла (станции) без переработки и с переработкой могут быть представлены в виде, показанном в табл. 2.9. По аналогичной форме могут быть представлены и поездопотоки.

Одновременно определяют число порожних вагонов по способу равночисленного обмена, при этом учитывают специальную регулировку порожняка.

Таблица 2.3

Отправление и прибытие грузов, тыс. т, по станциям узла и родам грузов

Наименование станций и пунктов погрузки и выгрузки

Годы

Количество отправляемых грузов

Количество прибывающих грузов

всего

в том числе основных

всего

в том числе основных

Ст. А1 - всего

19 ...*

19 ...**

19 ...**





















В том числе:























по грузовому двору

19 ...*

19 ...**

19 ...**





















с подъездных путей

19 ...*

19 ...**

19 ...**





















Ст. А2 - всего

19 ...*

19 ...**

19 ...**





















В том числе:























по грузовому двору

19 ...*

19 ...**

19 ...**





















с подъездных путей

19 ...*

19 ...**

19 ...**





















И т.д.























Итого по узлу А

19 ...*

19 ...**

19 ...**





















Примечание. Объем работы грузового двора распределяется также по категориям грузов (тарные и штучные, грузы в контейнерах, грузы, перевозимые навалом, тяжеловесные, длинномерные, скоропортящиеся, прочие).

Таблица 2.4

Корреспонденция грузов, тыс. т, по узлу А на 19 ...*, 19 ...**, 19 ...** гг.

Направления, с которых грузы прибывают

Направления, на которые отправляются грузы

А

Б

В

И т.д. по направлениям узла

Всего

А1

А2

И т.д.

Итого по узлу А

Участок А(и)-Б(и)

Сортировочная ст. Б и далее

Итого по направлению Б

Участок А(и)-В(и)

Сортировочная ст. В и далее

Итого по направлению В

A1

























А2

























И т.д.

























Итого по узлу А

























Участок А(и)-Б(и)

























Сортировочная ст. Б и далее

























Итого по направлению Б

























Участок А(и)-В(и)

























Сортировочная ст. В и далее

























Итого по направлению В

























И т.д. по направлениям узла

























Всего

























Примечание. Исходя из плана формирования поездов на отдельных направлениях узла, при необходимости определяют корреспонденцию грузов для большего числа участков и сортировочных станций, чем указано в таблице.

С целью определения состава поезда в зависимости от массы брутто устанавливают число четырех- и восьмиосных вагонов (п4 и п8) в составе поезда по следующим формулам:

; ,

где      Qбp -  масса состава брутто, т;

 и  - часть массы состава брутто (в долях единицы) по заданию, приходящаяся соответственно на четырех- и восьмиосные вагоны;

l4 и l8 - коэффициент использования грузоподъемности соответственно четырех- и восьмиосных вагонов;

р4 и p8 - грузоподъемность соответственно четырех- и восьмиосных вагонов, т;

G4 и G8 - масса тары соответственно четырех- и восьмиосных вагонов, т.

Таблица 2.5

Коэффициенты использования грузоподъемности вагонов при перевозках основных грузов

Наименование грузов

Тип вагонов

Коэффициенты использования грузоподъемности вагонов

четырехосных

восьмиосных

Каменный уголь

Полувагоны

1,00

1,00

Кокс

»

0,65

0,65

Нефть

Цистерны

0,85

0,85

Руда

Полувагоны

1,00

1,00

Металлы

»

Платформы

0,90

0,90

0,90

-

Лесоматериалы

Крытые

0,70

-

Полувагоны

0,70

0,70

Платформы

0,70

-

Минеральные строительные материалы

Крытые

0,90

-

Полувагоны

0,95

0,95

Платформы

0,80

-

Цементовозы

1,00

-

Хлебные грузы

Крытые

0,90

-

Минеральные удобрения

»

1,00

-

Цистерны

0,90

-

Полувагоны

1,00

1,00

Платформы

0,80

-

Прочие

Крытые

0,50

-

Полувагоны

0,50

0,50

Платформы

0,40

-

Цистерны

0,80

0,80

Изотермические

0,65

-

Таблица 2.6

Потребное среднесуточное число вагонов на 1 млн. т груза в год при различных нагрузках вагонов
(без учета неравномерности перевозок)

Средняя нагрузка вагона, т

Число вагонов

Средняя нагрузка вагона, т

Число вагонов

Средняя нагрузка вагона, т

Число вагонов

Средняя нагрузка вагона, т

Число вагонов

30

91,3

56

48,9

82

33,4

108

25,4

32

85,6

58

47,2

84

32,6

110

24,9

34

80,6

60

45,7

86

31,8

112

24,5

36

76,1

62

44,2

88

31,2

114

24,0

38

72,1

64

42,8

90

30,4

116

23,6

40

68,5

66

41,5

92

29,8

118

23,2

42

65,3

68

40,3

94

29,2

120

22,8

44

62,3

70

39,2

96

28,5

122

22,5

46

59,5

72

38,1

98

27,9

124

22,1

48

57,1

74

37,0

100

27,4

126

21,7

50

54,8

76

36,0

102

26,9

128

21,4

52

52,7

78

35,2

104

26,3

130

21,1

54

50,7

80

34,2

106

25,8





Таблица 2.7

Размеры вагонопотоков и поездопотоков в среднем за сутки месяца наибольших грузовых перевозок на расчетные сроки

Направления, с которых грузы прибывают

Направления, на которые грузы отправляют

Итого вагонов

Итого поездов

А

Б

В

Г

Д

г

п

г

п

г

п

г

п

г

п

г

п

г

п

Узел А

Б

В

Г

Д





























Итого вагонов





























»    поездов





























Примечания. 1. В таблице в виде дроби показывают: в числителе вагонопоток на первый расчетный срок, в знаменателе - на второй.

2. Буквами «г» и «п» в головке таблицы условно обозначены груженые и порожние вагоны и поезда.

Число поездов определяют делением размеров вагонопотоков на среднее число вагонов в поезде.

Таблица 2.8

Размеры местной работы узла А на расчетные сроки
(число вагонов в сутки)

Наименование станций узла и пунктов погрузки и выгрузки

Погрузка

Выгрузка

19 …** г.

19 ...** г.

19 …** г.

19 ...** г.

Ст. А1 - всего









В том числе:









по грузовому двору









с подъездных путей









Ст. А2 - всего









В том числе:









по грузовому двору









с подъездных путей









Итого по узлу А









Число поездов в одном направлении в среднем за сутки месяца наибольших перевозок может быть определено по годовому грузовому потоку с учетом коэффициента неравномерности перевозок по формуле

,

где Г - годовой грузопоток в одном направлении на принятый расчетный срок, тыс. т;

d - отношение массы состава нетто к массе брутто.

Величина d зависит от типа вагонов, коэффициента l использования их грузоподъемности (см. табл. 2.5) и части массы груза, перевозимой в восьмиосных вагонах, и определяется по формуле

,

где a8 - часть массы груза, перевозимая в восьмиосных вагонах.

Рис. 2.2. График для определения отношения веса состава нетто к весу брутто в зависимости от коэффициента использования грузоподъемности

Таблица 2.9

Вагонопотоки узла А на расчетный срок 19 ... ** г.
(число вагонов в сутки)

Направления, с которых грузы прибывают



Всего

Собственно узел А

Б

В

И т.д.

Общее число вагонов

В том числе

Общее число вагонов

В том числе

Общее число вагонов

В том числе

без переработки

с переработкой

без переработки

с переработкой

без переработки

с переработкой

Собственно узел А - общее число вагонов























В том числе:























груженых























порожних























Направление Б - общее число вагонов























В том числе:























груженых























порожних























Направление В - общее число вагонов























В том числе:























груженых























порожних























И т.д.























Всего























В том числе:























груженых























порожних























Примечание. Дополнительно определяют число погруженных и выгруженных вагонов на прилегающих к узлу участках.

В предварительных расчетах можно сделать допущение, что грузоподъемность и масса тары восьмиосного вагона в 2 раза больше, чем четырехосного, а коэффициент использования грузоподъемности их одинаков. Тогда отношение массы состава нетто к массе брутто может быть рассчитано по упрощенной формуле, без зависимости от массы груза, перевозимого в восьмиосных вагонах,

,

где р - грузоподъемность вагона, т;

G - масса тары (вагона), т.

График зависимости величины d от коэффициента l использования грузоподъемности приведен на рис. 2.2.

При таком же допущении рассчитано среднесуточное число грузовых поездов для перевозки 1 млн. т груза в год в зависимости от использования грузоподъемности вагонов (без учета неравномерности перевозок), приведенное в табл. 2.10.

Исходя из размеров переработки всех вагонопотоков в узле составляют план формирования поездов (табл. 2.11).

Таблица 2.10

Число грузовых поездов в сутки для перевозки 1 млн. т груза в год
(без учета неравномерности перевозок)

Масса состава брутто, т

Коэффициент l использования грузоподъемности вагонов

0,5

0,6

0,7

0,8

0,9

1,0

1000

4,68

4,36

-

-

-

-

1500

3,12

2,91

-

-

-

-

2000

2,34

2,18

2,06

-

-

-

2500

1,87

1,74

1,65

1,58

-

-

3000

1,56

1,45

1,38

1,32

1,27

-

3500

1,34

1,24

1,18

1,13

1,09

1,06

4000

1,17

1,09

1,03

0,99

0,95

0,93

4500

1,04

0,94

0,92

0,88

0,85

0,82

5000

0,94

0,87

0,83

0,79

0,78

0,74

5500

-

0,79

0,75

0,72

0,69

0,67

6000

-

0,73

0,69

0,66

0,64

0,62

6500

-

-

0,64

0,61

0,59

0,57

7000

-

-

0,59

0,57

0,55

0,53

7500

-

-

-

0,53

0,51

0,49

8000

-

-

-

0,49

0,48

0,46

8500

-

-

-

-

-

0,44

9000

-

-

-

-

-

0,41

Таблица 2.11

План формирования поездов по узлу А на расчетные сроки

Узел формирования поездов

Станции расформирования поездов

Род поезда

Число вагонов

Число поездов

Необходимое число сортировочных путей

А

Б1

Б2

И т.д.









Итого











А

В1

В2

И т.д.









Итого











И т.д.











Всего











Таблица 2.12

Маршруты пассажирских поездов, проходящих через узел, и поездов местного формирования

Наименование сообщения

Маршрут следования

Число пар поездов в сутки

19 ...* г.

19 ...** г.

19 ...** г.

Прямое и местное









Пригородное









Таблица 2.13

Размеры грузового и пассажирского движения на подходах к узлу А в среднем за сутки месяца наибольших перевозок

Направления

Категория поездов

Число поездов

19 ...** г.

19 ...** г.

К узлу

От узла

К узлу

От узла

Б

Груженые:

транзитные

перерабатываемые









Порожние:

транзитные

перерабатываемые









Ускоренные:

транзитные

перерабатываемые









Хозяйственные

Сборные









Итого грузовых









Пассажирские

В том числе пригородные









Всего поездов:

физических

приведенных









И т.д.









Итого по узлу А









Таблица 2.14

Техническая характеристика примыкающих к узлу направлений и размеры движения поездов

Направления

Число главных путей

Руководящий уклон, %о

Вид тяги и серия локомотива

Унифицированная масса поездов, т, следующих

Установленная длина составов, м, следующих

Вид СЦБ

Размеры движения поездов

к узлу

от узла

к узлу

от узла

грузовых

пассажирских

пригородных

Б























В























Г























Д























В экономическую часть проекта включают также перечень маршрутов пассажирских поездов за отчетный период и на расчетные сроки (табл. 2.12).

Размеры движения на прилегающих к узлу (станции) участках с распределением по категориям поездов показывают в табличном виде (табл. 2.13).

Размеры поездопотоков с распределением их по направлениям узла могут быть представлены на расчетные сроки в виде диаграммы, выполненной по той же форме, что и для грузопотоков (см. рис. 2.1).

В заключение следует привести краткую техническую характеристику примыкающих к узлу (станции) направлений по форме, приведенной в табл. 2.14.

Глава 3
СТАНЦИОННЫЕ ПЛОЩАДКИ, ПРОФИЛЬ И ПЛАН РАЗДЕЛЬНЫХ ПУНКТОВ

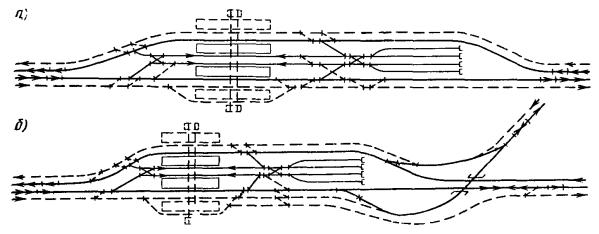

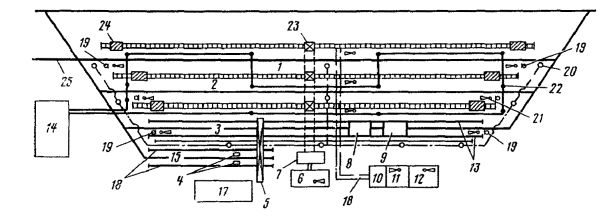

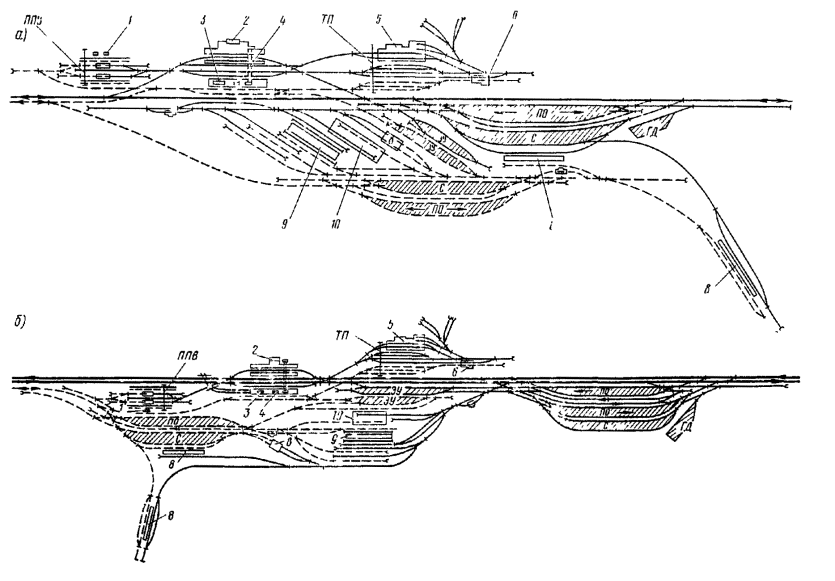

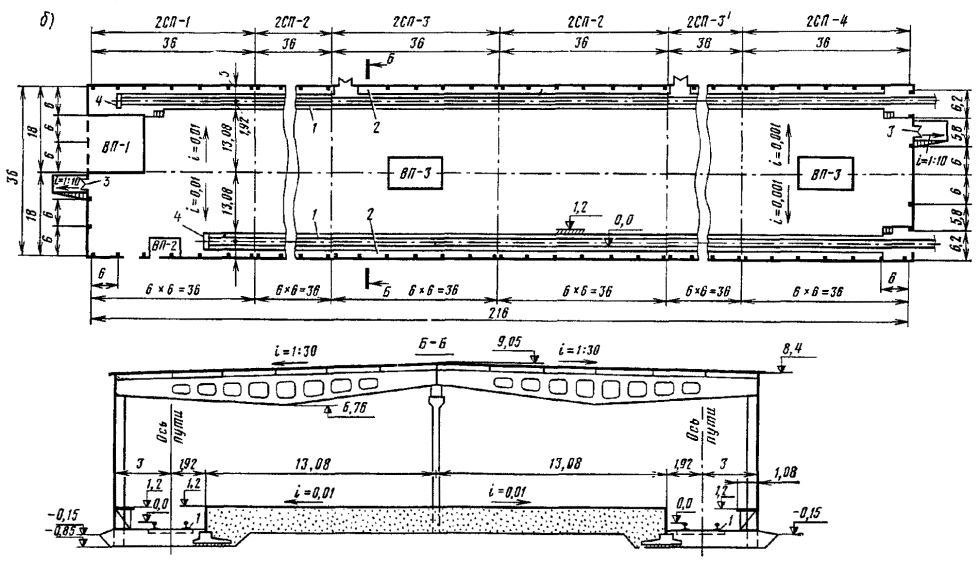

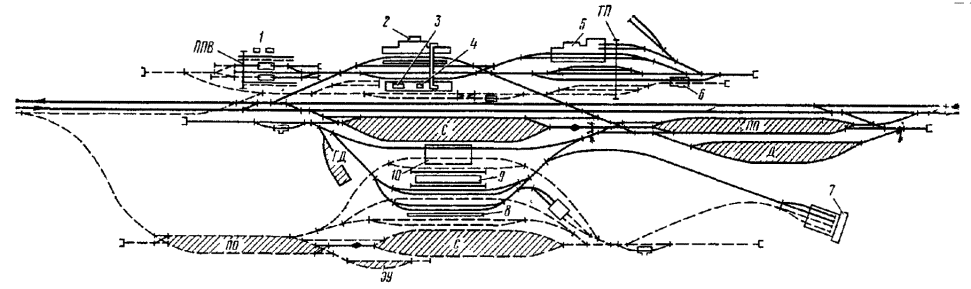

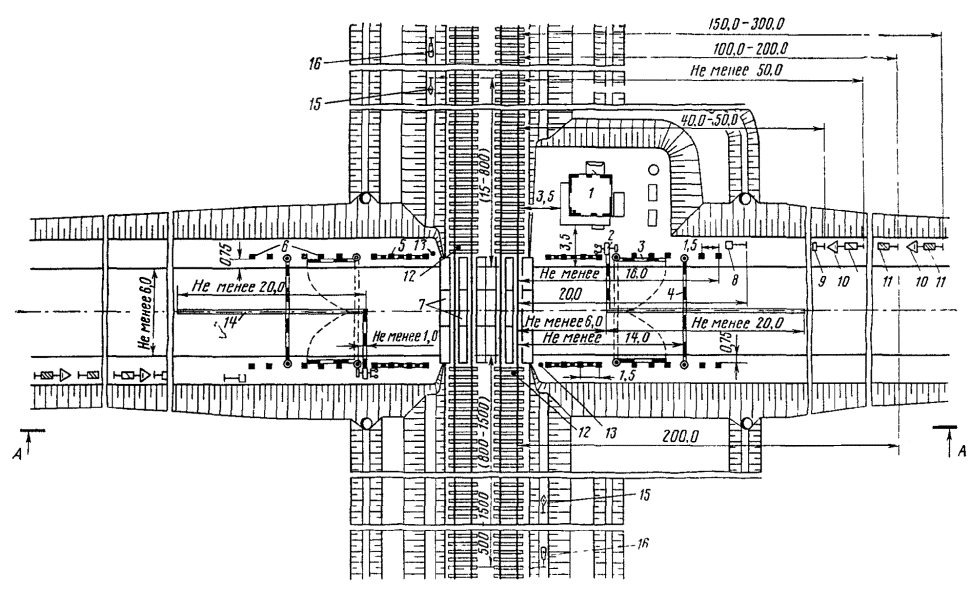

3.1. ВЫБОР СТАНЦИОННОЙ ПЛОЩАДКИ

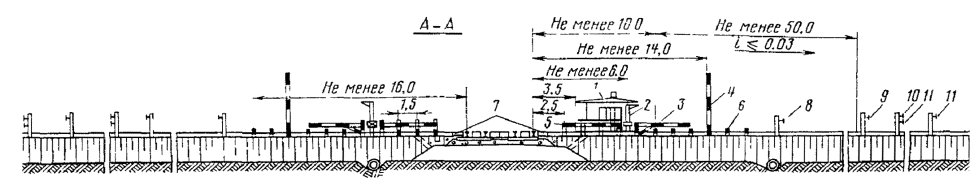

Площадки, намечаемые для строительства станций, должны удовлетворять следующим основным требованиям:

иметь относительно ровную поверхность и уклоны, позволяющие располагать отдельные парки, станционные устройства и сооружения на элементах профиля, отвечающих характеру выполняемых операций;

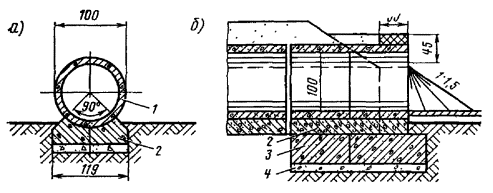

грунты площадки должны обеспечивать прочность и устойчивость земляного полотна и допускать строительство зданий и сооружений без устройства дорогостоящих оснований;

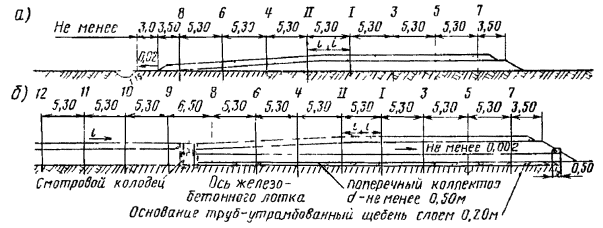

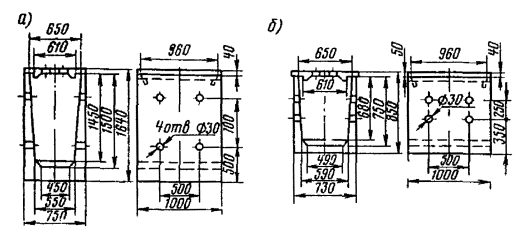

уровень грунтовых вод в пределах площадки должен быть по возможности ниже уровня пола подвалов, подошвы тоннелей и других заглубленных помещений. Расположение станционных площадок в условиях, требующих устройства сложной гидроизоляции, понижения уровня грунтовых вод, а также мероприятий по осушению заболоченных мест, допускается только в исключительных случаях, при наличии обоснования. Во всех случаях площадка не должна затопляться паводковыми водами;

в пределах станционной площадки должны отсутствовать активно действующие оползни, а также старые недействующие карсты и размываемые овраги; наличие оползней, карстов и размываемых оврагов допускается только в тех случаях, когда они занимают небольшую территорию и не требуют осуществления сложных инженерных мероприятий для приведения их в устойчивое состояние;

должны быть обеспечены условия, благоприятные для устройства водоснабжения, энергоснабжения, проезжих дорог, отвода атмосферных вод, укладки подземных инженерных сетей с наименьшим объемом работ;

в местностях, подверженных снежным и песчаным заносам, следует по возможности размещать продольную ось станционной площадки параллельно направлению господствующих метелеобразующих ветров или близкому к нему, всемерно используя для ограждения имеющиеся естественные условия: лесные насаждения, рельеф местности и пр.;

площадка не должна располагаться над местами залегания полезных ископаемых или в зонах обрушения от влияния надземных выработок. В необходимых случаях частичное расположение станций над местами залегания полезных ископаемых допускается с ведома органов горного надзора при условии проведения охранных мероприятий, обеспечивающих эксплуатационную работу станции и сохранность зданий и сооружений;

на участках железных дорог, трассируемых в легких условиях, площадки следует располагать на возвышениях профиля (горбах).

Одновременно с площадкой для размещения станции должна быть выбрана площадка для станционного поселка, отвечающая всем требованиям планировки и застройки населенных мест; площадки участковых и других крупных станций следует по возможности располагать вблизи городов или больших населенных пунктов, промышленных предприятий.

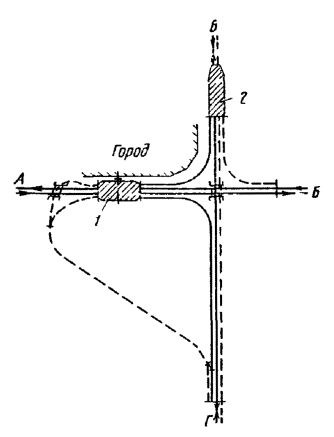

Новые сортировочные станции следует размещать за пределами города, а новые технические пассажирские станции, парки резервного подвижного состава, пути, сооружения и устройства (перевалочные базы, крупные склады и т.п.), не имеющие прямой связи с обслуживанием населения города, следует размещать за пределами селитебной территории. Развитие (расширение) существующих станций в пределах селитебной территории городов допускается при соответствующем технико-экономическом обосновании.

Размещение новых и развитие существующих станций, а также проектирование железнодорожных линий, подъездных путей и развязок в пределах городской планировки должны быть согласованы с городскими организациями.

3.2. ДЛИНА СТАНЦИОННЫХ ПЛОЩАДОК

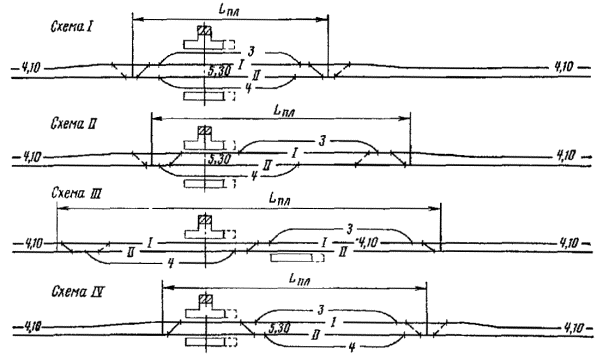

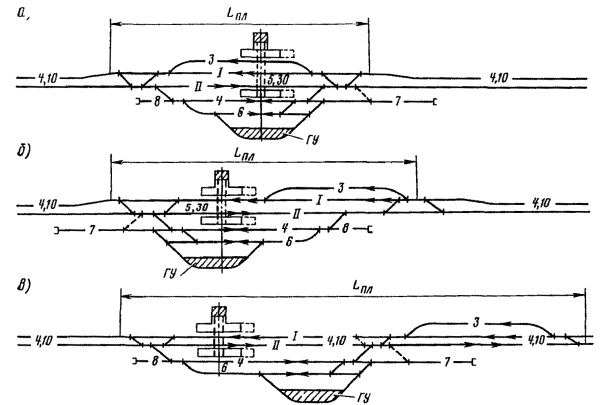

Длину станционных площадок на новых линиях следует устанавливать проектом в зависимости от полезной длины приемо-отправочных путей на перспективу и их взаимного расположения (продольное, полупродольное, поперечное). Для разъездов, обгонных пунктов, промежуточных и участковых станций, как правило, длина площадок должна быть не менее указанной в табл. 3.1. На подъездных путях длина станционных площадок должна быть установлена проектом в зависимости от грузонапряженности и способа обслуживания этих путей.

В проектах линий I и II категорий длины станционных площадок необходимо принимать с учетом последующего переустройства однопутных линий в двухпутные и соответствующего преобразования разъездов в обгонные пункты, а промежуточных станций однопутных линий - в промежуточные станции двухпутных железных дорог.

В трудных условиях целесообразность применения станционных площадок перспективной длины должна быть обоснована в проекте.

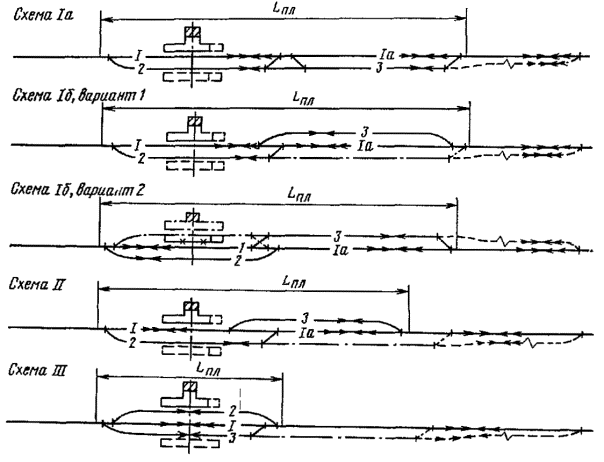

Развитие промежуточных станций и разъездов при строительстве вторых путей можно проектировать в зависимости от местных условий с сохранением первичных схем или с заменой схем со смещенными путями на схемы поперечного типа.

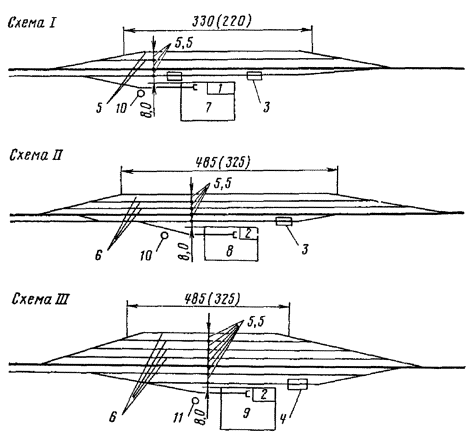

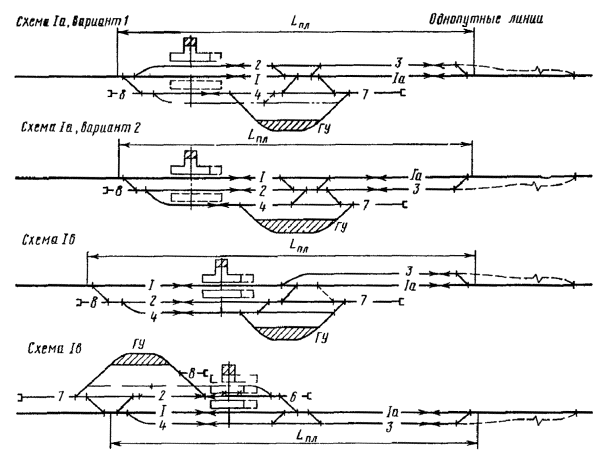

Таблица 3.1

Размеры станционных площадок вновь строящихся линий, м

Категория линий

Наименование раздельного пункта

Расположение приемо-отправочных путей

Минимальная длина станционных площадок (для новых линий) при полезной длине приемо-отправочных путей, м

Ширина площадки, м

1250

1050

850

I, II

Разъезд

Продольное

2850

2480

-

50-100

I, II

«

Полупродольное

2000

1800

-

I, II

«

Поперечное

1650

1450

-

III, IV

«

«

-

1300

1100

I, II

Промежуточная станция

Продольное

3300

2900

-

100-150

I, II

«

Полупродольное

2400

2200

-

I, II

«

Поперечное

1850

1650

-

III, IV

«

«

-

1450

1250

I, II

Обгонный пункт

Поперечное

1700

1500

-

50-100

I, II

То же

Полупродольное

2100

1900

-

I, II

«

Продольное

-

2600

-

I, II

Участковая станция

Поперечное

2600

2400

-

200-300

I, II

То же

Полупродольное

3050

2850

-

I, II

«

Продольное

4400

4000

-

III, IV

«

Поперечное

-

2000

1800

Примечания. 1. Длины станционных площадок промежуточных и участковых станций приведены с учетом сохранения первичных схем станций и при устройстве вторых путей.

2. Длины всех станционных площадок указаны без учета тангенсов вертикальных кривых, величина которых должна быть добавлена в зависимости от алгебраической разности сопрягаемых уклонов.

3. Длины станционных площадок для обгонных пунктов приведены с учетом укладки двух диспетчерских съездов (по одному с каждой стороны).

4. Длины всех станционных площадок определены при укладке на главных путях стрелочных переводов марки 1/11, при этом длина прямых вставок между смежными стрелочными переводами принята равной 25 м.

При проектировании участковых станций на новых линиях необходимо резервировать площадки на длину 2850-1000 м, так как при строительстве вторых путей Инструкцией по проектированию станций и узлов рекомендуется отдавать предпочтение схемам полупродольного и продольного типов.

При развитии существующих станций или строительстве новых на действующих железных дорогах для сокращения объема земляных и других работ допускается уменьшение длины станционной площадки в соответствии с индивидуальным проектом.

Для предварительного выбора станционных площадок сортировочных станций могут быть использованы размеры площадок, указанные в табл. 3.2.

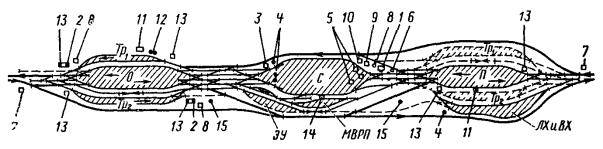

Таблица 3.2

Примерные размеры площадок сортировочных станций

Тип станции

Расположение парков

Число путей в сортировочном парке

Длина станционной площадки, м, при полезной длине приемо-отправочных путей, м

Ширина, м

1050

850

Односторонняя

Последовательное

64

5900

5300

350-450

»

Комбинированное

64

4100

3700

500-550

Двусторонняя

Последовательное

48

6100

5500

600-700

3.3. ДЛИНА СТАНЦИОННЫХ ПУТЕЙ

Полная длина путей определяется расстоянием: для сквозного пути - между стыками рамных рельсов стрелочных переводов (входного и выходного), ограничивающих данный путь; для тупикового пути - от стыка рамного рельса стрелочного перевода, ведущего на данный путь, до упора.

Полезную длину станционных путей в зависимости от их назначения следует устанавливать в соответствии с табл. 3.3.

Полезная длина путей ограничивается:

для сквозных путей - предельными столбиками (рис. 3.1, а); предельным столбиком и сигналом (рис. 3.1, г, д, ж, з); стыком рамного рельса и предельным столбиком (рис. 3.1, б);

для тупиковых путей - предельным столбиком или сигналом и началом засыпки балластной призмы (рис. 3.1, в, е, и).

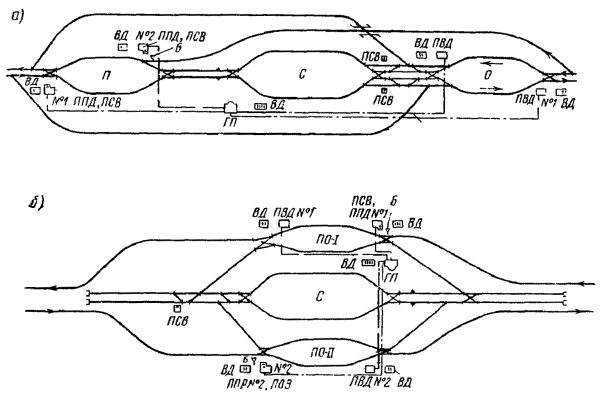

На рис. 3.1 даны схемы, показывающие расположение сигналов и изолирующих стыков на станционных путях, которые предназначены для пропуска как грузовых, так и пассажирских поездов, а на рис. 3.2 приведены схемы для определения полезной длины путей, обслуживающих только пассажирские поезда.

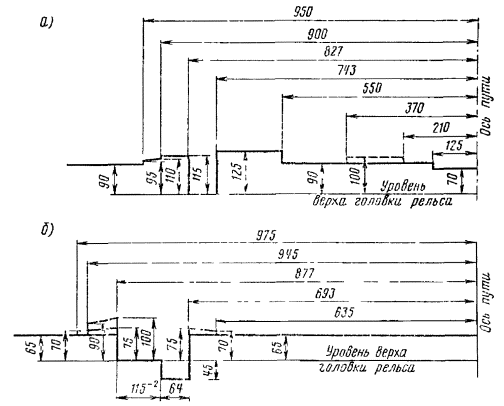

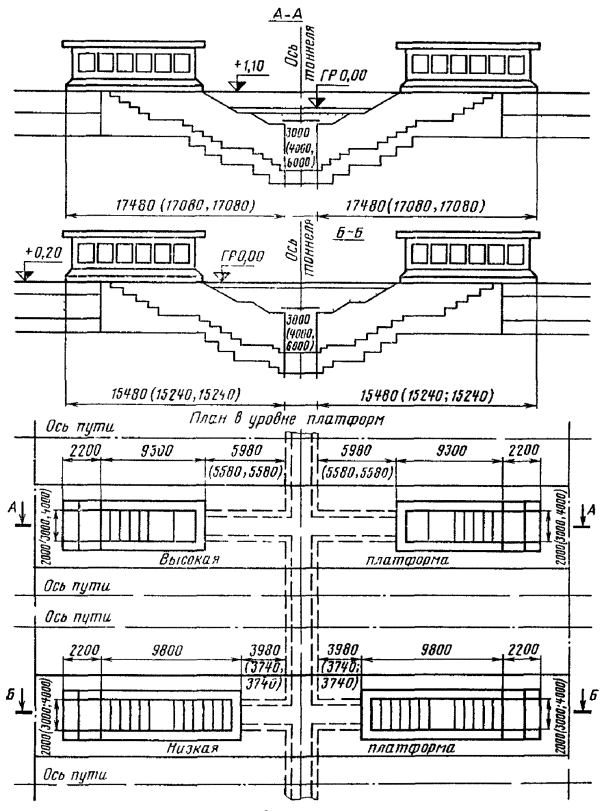

Расстояние от тангенса кривой до платформы в нормальных условиях должно быть равно длине вагона или локомотива (в зависимости от назначения путей). В трудных условиях возможно уменьшение этого расстояния до 10 м, а в некоторых случаях допускается располагать часть платформы в кривой с соответствующим уширением горизонтального расстояния от оси пути до борта платформы и уменьшением ее ширины.

Таблица 3.3

Полезная длина станционных путей

Наименование путей

Полезная длина путей

Приемо-отправочные пути:



для грузового движения

Устанавливается в соответствии с длиной поезда на десятый год эксплуатации с учетом унификации полезной длины путей на связанных направлениях и должна быть равной 1250, 1050 и 850 м. При этом на новых линиях I и II категорий полезная длина путей должна быть не менее 1050 м; на линиях III и IV категорий - не менее 850 м. Применение других полезных длин путей (и том числе всех или части путей полуторной или удвоенной полезной длины) допускается при технико-экономическом обосновании или должно быть установлено заданием

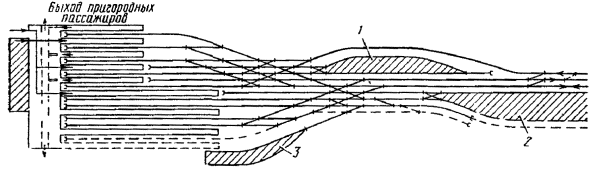

для пассажирского движения

Устанавливается по наибольшей длине поездок, намечаемой для данной линии на десятый год эксплуатации; на новых станциях должна предусматриваться возможность увеличения полезной длины путей до величины, соответствующей длине пассажирских платформ; для дальнего движения -500 м, только пригородного движения - 300 м

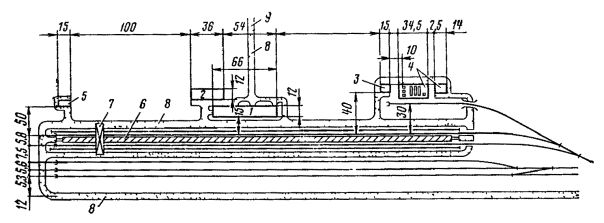

для составов, передаваемых на грузовые станции (дворы), на подъездные пути промышленных предприятий маневровым порядком

Устанавливается в зависимости от размеров вагонооборота, принятого технологического процесса работы станции и всех примыкающих подъездных путей, а также местных условий, при этом полезная длина путей должна соответствовать требованиям отправительской и термической маршрутизации и устанавливается при конкретном проектировании

Сортировочные пути:



на сортировочных станциях

Устанавливается и зависимости от суточного числа перерабатываемых вагонов, плана формирования поездов и технологического процесса работы станции. Для накопления и формирования составов одногрупповых поездов, а также для соединения частей каждого назначения групповых поездов - в соответствии с длиной этих поездов, увеличенной не менее чем на 10 %; для групповых поездов - не менее наибольшей длины групп каждого назначения, увеличенной не менее чем на 10 %, а для многогруппных поездов и местных нагонов - в зависимости от наибольшего числа накапливаемых вагонов и с увеличением ее не менее чем на 10 %

на участковых станциях

Для накопления вагонов и формирования поездов устанавливается не менее длины приемо-отправочных путей, для остальных путей - в зависимости от наибольшего числа нагонов, намечаемых под накопление на дачных путях

Вытяжные пути:



на сортировочных и участковых станциях

Устанавливается из расчета размещения на них грузового поезда полной длины, а в трудных условиях - не менее половины его длины

на промежуточных станциях

Устанавливается не менее половины длины поезда; при первой очереди строительства допускается уменьшение до 200 м

на прочих станциях

На грузовых, пассажирских, технических и других станциях, а также на погрузочно-выгрузочных пунктах устанавливается не менее длины одновременно подаваемого или обрабатываемого состава, включая локомотив

Пути для стоянки восстановительного и пожарного поездов:



I категории

300 м

II «

250 »

III «

200 »

Тупики:



предохранительные

Не менее 50 м

улавливающие

Устанавливается по расчету

Прочие пути

Устанавливается в зависимости от числа вагонов или длины составов, намечаемых к постановке, с учетом возможности производства необходимых маневров

Примечания. 1. На линиях с резко выраженным негрузовым направлением полезная длина приемо-отправочных путей может быть установлена отдельно для грузового и негрузового направлений. В случаях, когда одновременно с обычными предусматривается обращение и длинносоставных поездов (полуторной или двойной длины), разрешается при технико-экономическом обосновании проектировать пути разной полезной длины в одном и том же направлении.

2. В пределах участков систематического подталкивания или двойной тяги установленную полезную длину приемно-отправочных путей увеличивают на длину локомотива, предусматриваемого к обращению.

3. На переустраиваемых станциях в обоснованных случаях (для сохранения существующих горловин, избежания больших объемов земляных работ, переустройства искусственных сооружений и т.п.) допускаются отклонения в меньшую сторону от приня тых норм полезной длины приемо-отправочных путей до 25 м.

4. При реконструкции существующих сортировочных станций в трудных условиях допускается сохранить в сортировочном парке пути с полезной длиной, меньшей чем длина состава, но с соответствующим увеличением числа сортировочных путей.

5. Во всех случаях следует учитывать неточность установки состава на вытяжном пути и увеличивать длину последнего не менее чем на 10 м.

Полезную длину приемо-отправочных путей на новых и переустраиваемых станциях во всех случаях следует определять от выходного сигнала или места его будущей установки до предельного столбика, устанавливаемого в соответствии с раскладкой рельсов между изолирующими стыками и торцом крестовины (см. табл. 16.23).

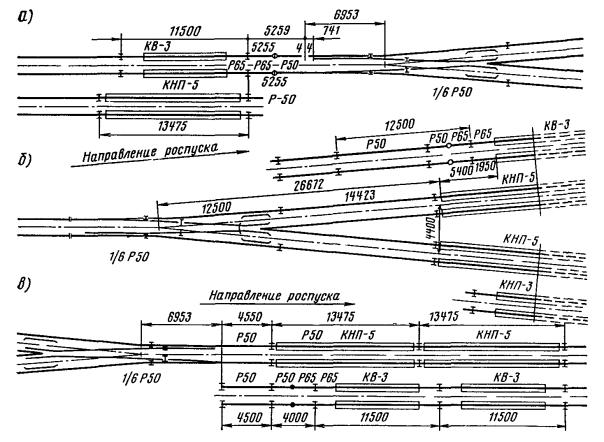

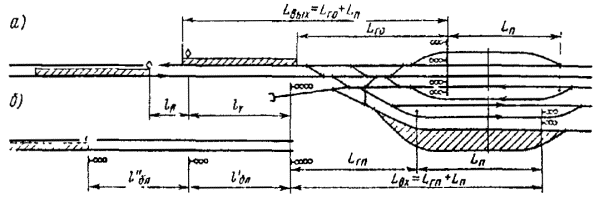

Полезная длина приемо-отправочных путей в значительной степени зависит от правильного размещения изолирующих стыков в процессе проектирования и соблюдения требований проектов строительными организациями. В целях получения заданных стандартных полезных длин путей необходимо в рабочих чертежах раздельных пунктов правильно устанавливать место расположения изолирующих стыков, давать их координаты и примечание: «При укладке приемо-отправочных путей раскладка рельсов должна производиться таким образом, чтобы на минимально допустимом расстоянии от предельного столбика (3,5 м) были предусмотрены стыки, которые в последующем могут стать изолирующими».

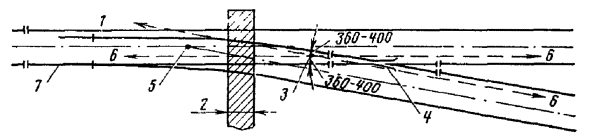

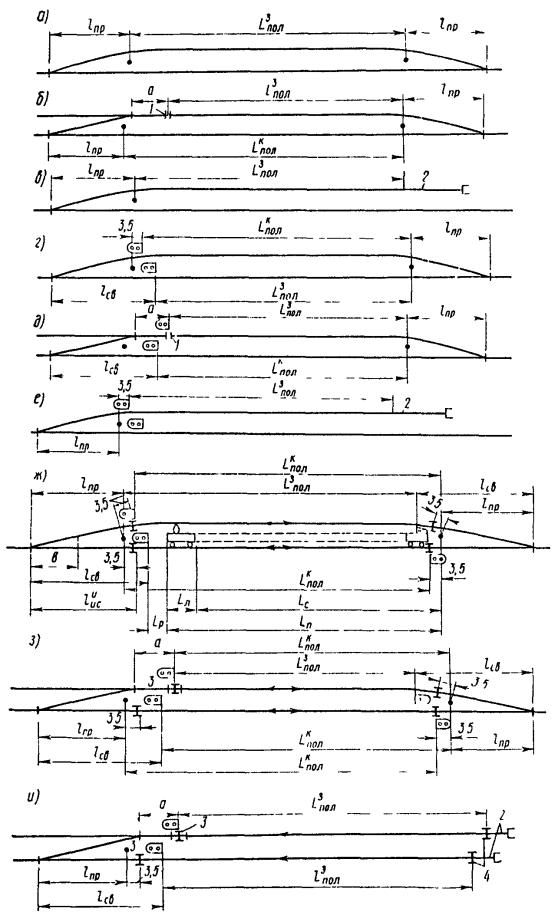

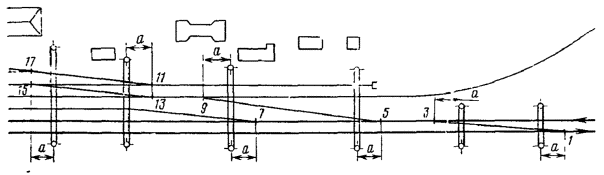

Рис. 3.1. Схемы расположения сигналов и изолирующих стыков на станционных путях, оборудованных (а-е) и не оборудованных (ж-и) электрическими рельсовыми цепями:

1 - стык рамного рельса; 2 - балластная призма, 3 - стык рамного рельса и изолирующий, 4 - изолирующие стыки

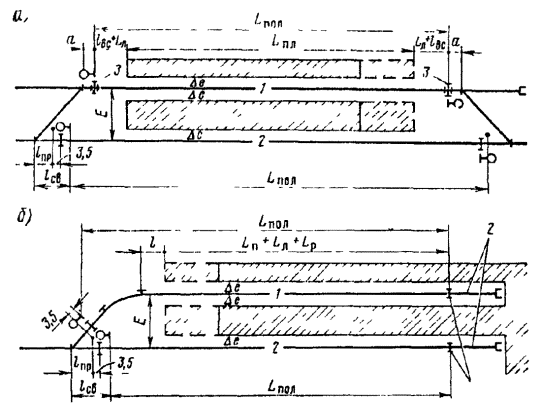

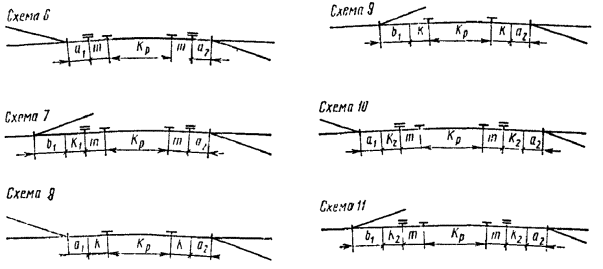

Рис. 3.2. Схемы расположения сигналов и изолирующих стыков на сквозных (а) и тупиковых (б) пассажирских путях

Условные обозначениярис. 3.1 и 3.2):

lпр - расстояние от центра перевода до предельного столбика; lсв - расстояние от центра перевода до сигнала; Lс - длина состава; Lл - длина локомотива; Lр - резерв на неточность установки поезда; Lп - длина поезда; L3пол - полезная длина пути (заданная); Lпол = Lп + Lр; Lкпол - полезная длина пути (конструктивная); а - расстояние от центра стрелочного перевода до оси стыка рамного рельса, определяемое по табл. 16.2-16.5 (a = ао + m), Lпл - длина платформы; lвс - расстояние от локомотива до сигнала; l - расстояние от тангенса кривой до платформы; Dе - расстояние от оси пути до борта платформы

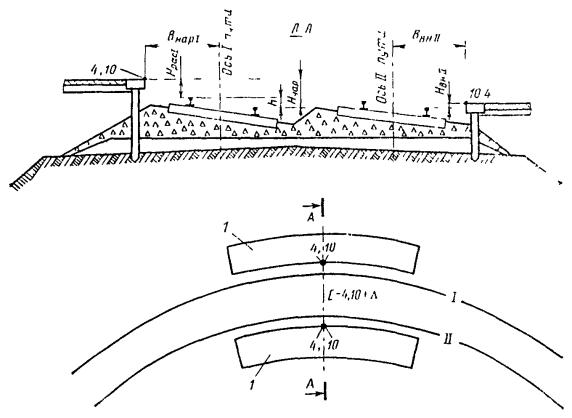

Примечание. Расстояние от тангенса кривой до платформы должно быть не менее 10 м, а в нормальных условиях - не менее расчетной базы вагона или локомотива. Расстояние от локомотива до сигнала должно обеспечивать видимость сигнала машинистом локомотива и должно быть не менее 6 м.

В соответствии с требованиями Инструкции по проектированию устройств сигнализации, централизации и блокировки на железных дорогах колеи 1524 мм общей сети Союза ССР изолирующие стыки следует устанавливать:

на станционных путях для получения максимально возможных полезных длин путей - по минимально допустимому расстоянию от предельного столбика, равному 3,5 м;

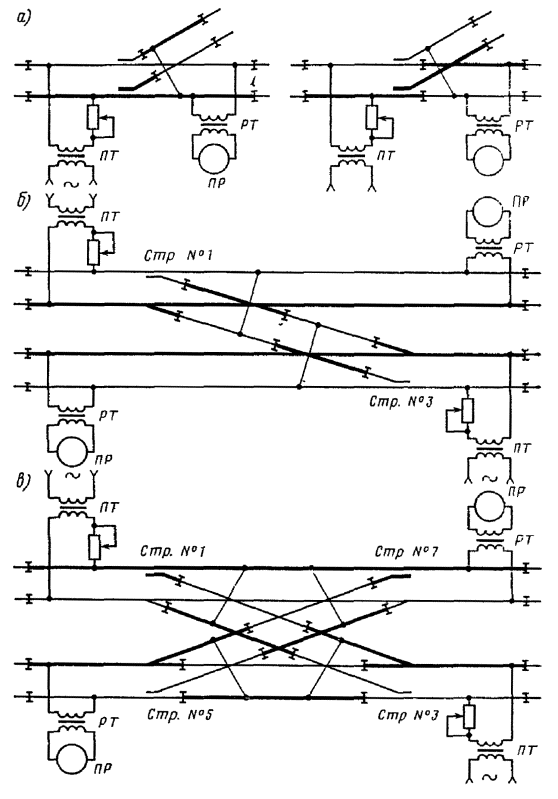

у спаренных стрелок, включенных в электрическую централизацию, участвующих в немаршрутизированных маневровых передвижениях, - на расстоянии не менее 12 м от остряков второй спаренной стрелки.

При наличии зависимости, обеспечивающей замыкание стрелок от занятия соседнего изолированного участка, допускается установка изолирующих стыков на меньшем расстоянии с соответствующим обоснованием. На станциях с электрической централизацией при маневровых передвижениях по замкнутым маршрутам, а также на станциях с ручным обслуживанием стрелок изолирующие стыки можно устанавливать у конца рамного рельса.

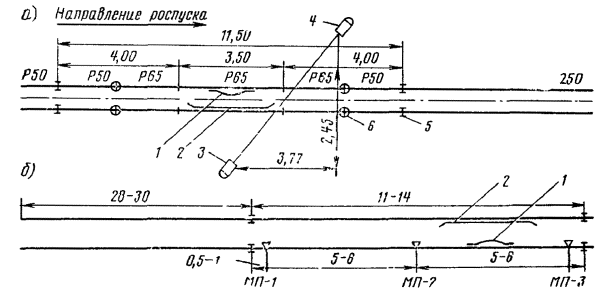

Не допускается совмещение изолирующего и переходного (по типу рельсов) стыков. В изолированную секцию можно включать не более трех одиночных или двух перекрестных стрелочных переводов.

На тупиковых путях изолирующий стык устанавливают у балластной призмы упора, которая не входит в полезную длину пути.

Установка изолирующих стыков на приемо-отправочных путях за торцом крестовин стрелочных переводов приводит к укладке нестандартных рельсовых рубок, длина которых зависит от типа стрелочных переводов, марки крестовин и ширины междупутья. Разные длины рельсовых рубок ухудшают условия эксплуатации путей, а наличие рубок короче установленной длины недопустимо, поэтому для обеспечения проектных полезных длин приемо-отправочных путей при оборудовании их электрическими рельсовыми цепями, правильной расстановки изолирующих стыков и обеспечения укладки стандартных рельсовых рубок Минтрансстрой и МПС приняли решение, согласно которому в некоторых случаях возможно увеличение расчетного расстояния между продельным столбиком и центром стрелочного перевода с сохранением расстояния между изолирующими стыками и предельным столбиком 3,5 м. При этом не должна допускаться сдвижка изолирующих стыков, устанавливаемых на приемо-отправочных путях, как по направлению движения, так и против него.

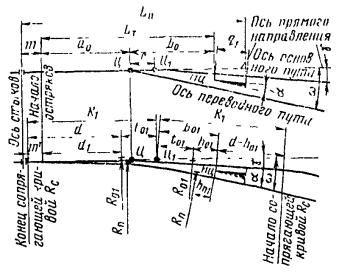

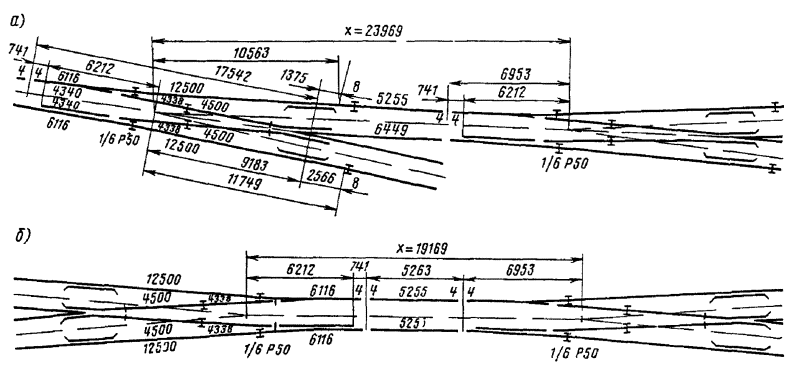

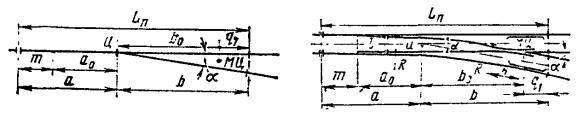

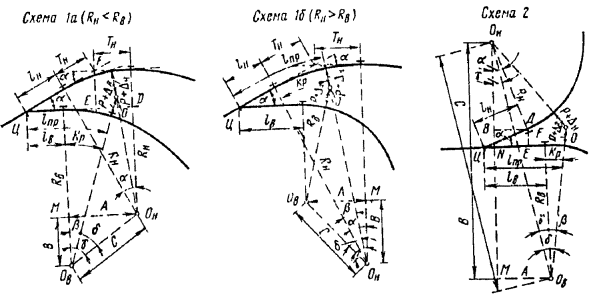

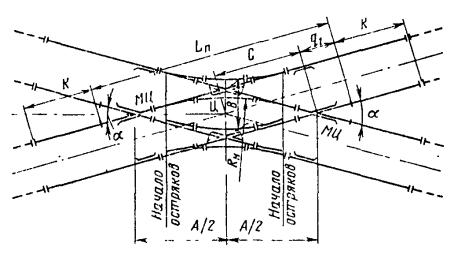

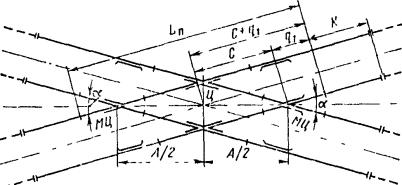

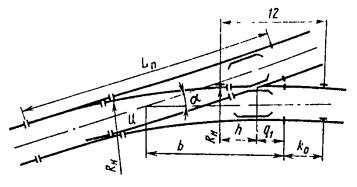

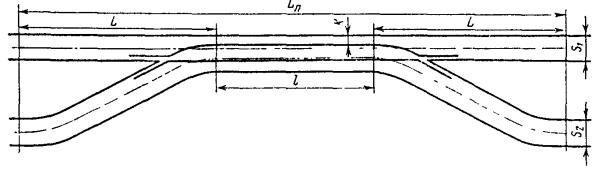

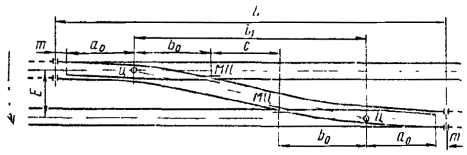

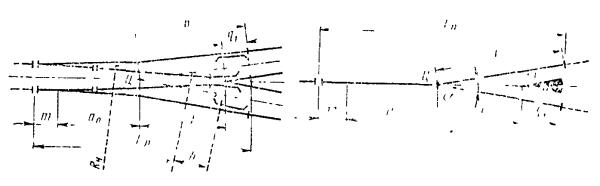

Расстояние от центра перевода до предельного столбика, светофора, изолирующего стыка и порядок раскладки рельсов между торцом крестовины и изолирующими стыками указаны в главе 16 настоящего Руководства (см. табл. 16.19, 16.21-16.28).

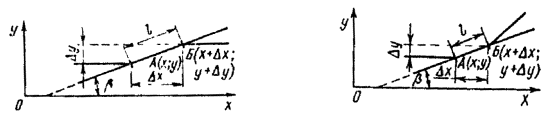

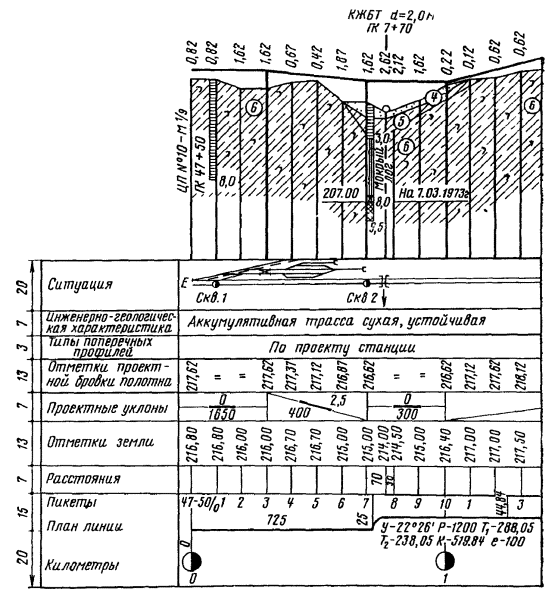

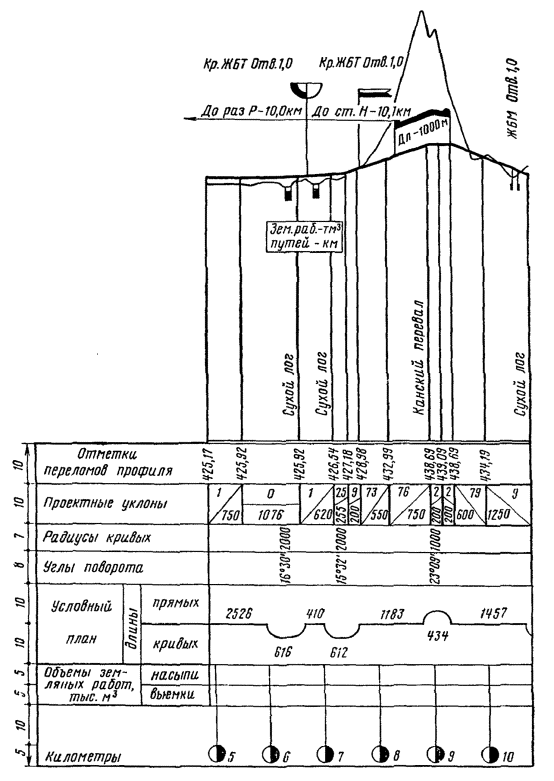

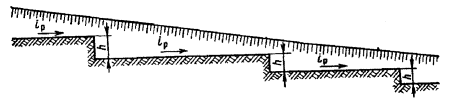

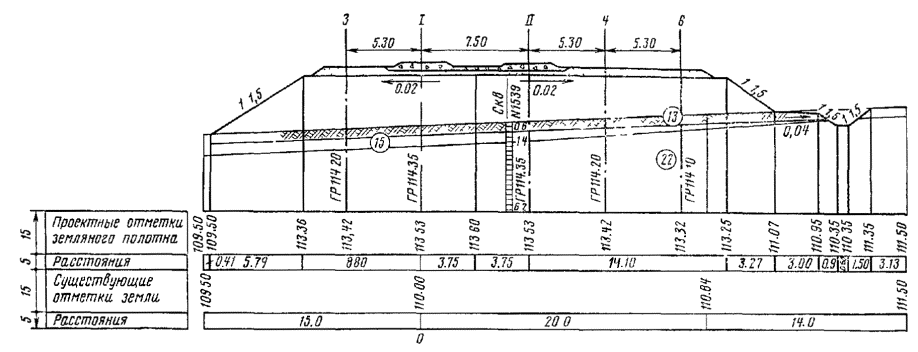

3.4. ПРОФИЛЬ И ПЛАН ПУТЕЙ НА РАЗДЕЛЬНЫХ ПУНКТАХ

Станции, разъезды, обгонные пункты и их отдельные элементы на новых и существующих линиях следует размещать в профиле и плане в соответствии с нормами и указаниями, приведенными в табл. 3.4 и 3.5 (основные и дополнительные нормы размещения в профиле) и в табл. 3.6 и 3.7 (основные и дополнительные нормы размещения в плане).

Профиль и план сортировочных устройств горок, полугорок, вытяжных путей специального профиля, а также обслуживаемых ими сортировочных путей проектируют согласно указаниям, помещенным в главе 14.

Длины переходных кривых принимают по табл. 16.44.

Таблица 3.4

Основные нормы размещения в профиле
раздельных пунктов, отдельных элементов станций и подходов к ним

№ п/п

Раздельные пункты и их элемент

Условия расположения в профиле

нормальные

трудные

особо трудные

1

Станции, а также разъезды и обгонные пункты поперечного типа

На горизонтальной площадке

-

-

В отдельных обоснованных случаях на уклонах не круче:

1,5 %о

2,5 %о

2,5 %о

2

Разъезды и обгонные пункты продольного и полупродольного типов, а по согласованию с МПС и промежуточные станции такого типа

На тех же уклонах, что и в п. 1 настоящей таблицы

На руководящих уклонах, не превышающих 12 %о

На уклонах руководящих или кратной тяги, но не превышающих 12 %о

На этих уклонах располагают ту часть раздельного пункта, где не будут производиться маневры и отцепка локомотивов и вагонов от составов

3

Разъезды и обгонные пункты всех типов (при соответствующем технико-экономическом обосновании и согласовании с МПС), на которых не производится отцепка локомотивов и вагонов от составов

То же

На тех же уклонах, что и в п. 1 или 2 настоящей таблицы

На уклонах руководящих или кратной тяги, но не превышающих 12 %о, располагается вся площадка

4

Приемо-отправочные пути в пределах их полезной длины, в случаях отцепки локомотивов от составов и отцепки отдельных вагонов и производства маневровых операций

Трехэлементный продольный профиль вогнутого очертания (см. примечание 5)

На уклонах не круче 2,5 %о

5

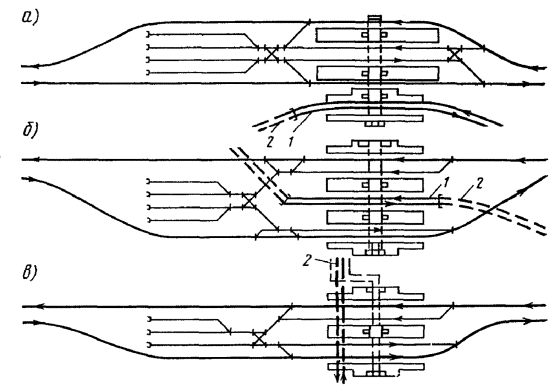

Пассажирские остановочные пункты

На уклонах, допускающих трогание с места пассажирских поездов

6

Пути для стоянки пассажирских составов и отдельных пассажирских вагонов на пассажирских и пассажирских технических станциях

На горизонтальной площадке или на уклонах не более 1,5 %о

7

Пути у погрузочно-разгрузочных платформ и площадок; пути, предназначенные для стоянки составов или вагонов без локомотива, а также пути экипировки и стоянки локомотивов

На горизонтальной площадке или на уклонах не круче 1,5 %о

На уклонах до 2,5 %о

8

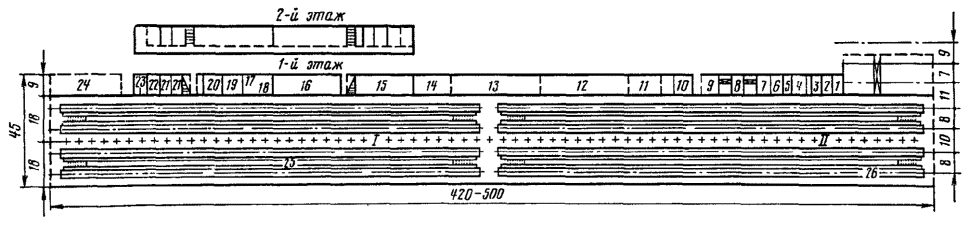

Пути в зданиях

На горизонтальных площадках

9

Соединительные пути (см. примечание 6), а также пути для перестановки составов, подачи вагонов к бункерам и к складам

На уклонах, соответствующих весу обращающихся составов и силе тяги локомотива, но не круче 30 %o

10

Пути для передвижения электровозов, моторвагонных секций и тепловозов

На уклонах не круче 40 %o

11

Стрелочные горловины

На тех же уклонах, как и станционные пути, указанные в пп. 1, 2 и 3 настоящей таблицы

12

Диспетчерские съезды и отдельные стрелочные переводы на главных путях за пределами горловин

На любом продольном уклоне, до руководящего включительно

13

Горловины сортировочных путей, на которых сортировку вагонов производят с вытяжных путей

Стрелочную зону следует располагать по возможности на спуске в сторону сортировки крутизной не более 4 %o

14

Вытяжные пути за пределами стрелочной горловины

На спуске не круче 2,5 %о в сторону обслуживаемых ими путей или на горизонтальной площадке

На подъеме не круче 2 %о в сторону обслуживаемых ими путей. Вытяжные пути, используемые для работы сборных или вывозных поездов, допускается проектировать в соответствии с профилем смежного участка главного пути

15

Подходы к станциям

Перед входными сигналами на протяжении, равном полезной длине приемо-отправочных путей, по возможности на уклонах, обеспечивающих трогание поездов с места

16

Выходы со станций на подъем

При проектировании новых линий с электрической тягой на постоянном токе от оси раздельного пункта до начала подъема должен предусматриваться разгонный участок длиной, м, не менее

,

где v - скорость, км/ч, до которой должен разгоняться поезд, принимаемая равной расчетно-минимальной скорости на подъеме i, %o;

iс - средний уклон па протяжении разгонного участка, %o

17

Развязки подходов к станциям и соединительные пути, которые служат исключительно для движения поездов в одном направлении со скоростями до 120 км/ч

На уклонах (спусках) не более руководящего

На уклонах (спусках) не более руководящего, но не более максимального уклона, установленного для линий категорий: I и II - не более 15 %о, III - не более 20 %o, IV и подъездных путей - не более 30 %o

18

То же, где предусматривается движение пассажирских поездов с локомотивной тягой со скоростями более 120 км/ч

На уклонах не более 9 %o

На уклонах не более 12 %o

19

Длина элементов профиля:





а) станций, разъездов и обгонных пунктов, указанных в пп. 1, 2 и 3 настоящей таблицы

По возможности на одном элементе профиля

На переломном профиле при длине и сопряжении элементов, установленных СНиП II-39-76 для главного пути на перегоне

б) приемо-отправочных путей по возможности всех станций

Не менее длин, приведенных в примечании 5

То же

в) соединительных путей (см. п. 9 настоящей таблицы) и ходовых путей

Не менее 50 м

20

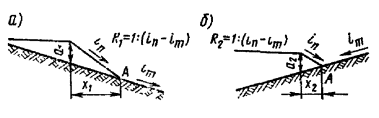

Сопряжение смежных прямолинейных элементов (в вертикальной плоскости):

В тех случаях, когда биссектриса b вертикальной кривой не превышает 1 см, кривую можно не устраивать, в остальных случаях уклоны сопрягаются кривыми:

а) главные пути в пределах станций и на подходах к ним

15000 м на линиях I категории

10000 «   «       «       II и III категорий

5000 «     «        «     IV категории

3000 «      «              подъездных путях IV и V категорий

б) приемо-отправочные пути на линиях:







I-III категорий

5000 м

3000 м

3000 м

IV категории

3000 »

2000 »

2000 »

в) прочие пути (по которым не следуют организованные поезда), в том числе соединительные и ходовые

3000 »

2000 »

2000 »

21

Точки перелома продольного профиля главных путей в пределах станций и на подходах к ним:

на линиях:

Вне переходных кривых на расстоянии от их концов, а также от концов пролетных строений мостов, на которых путь уложен не на балласте (на каждую тысячную алгебраической разности сопрягаемых уклонов):

I категории

7,5 м

7,5 м

7,5 м

II категории

5,0 м

5,0 м

5,0 м

III категории

5,0

Вне зависимости от размещения переходных кривых

IV категории

2,5 м

То же

подъездных путях IV и V категорий

1,5 «

«

22

Точки перелома продольного профиля приемо-отправочных и прочих путей

Вне зависимости от расположения кривых

23

Точки перелома продольного профиля соединительных и ходовых путей

Независимо от расположения кривых. На расстоянии от ворот зданий, погрузочно-выгрузочных фронтов и эстакад не менее:

наибольшей длины вагона (секции локомотива), подаваемого на указанные пути плюс тангенс вертикальной кривой

не менее 2 м плюс тангенс вертикальной кривой (кроме зданий локомотивных, мотор-вагонных и вагонных депо)

21

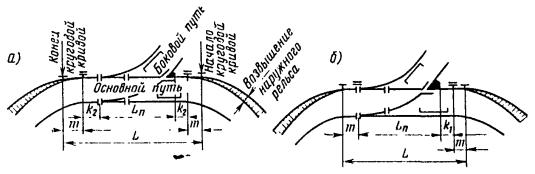

Стрелочные переводы:





а) на главных и приемо-отправочных путях
