РУКОВОДЯЩИЙ ДОКУМЕНТ Фланцы переходные
аппаратов РД 24.202.01-90 ВНИИНЕФТЕМАШ 1990 г. Руководящий
документ
Дата
введения 01.01.91 Пределы
применения фланцев в зависимости от материала и температуры должны
соответствовать таблице 2 ГОСТ 28759.1-90¸ГОСТ
28759.8-90. Расчет
фланцевых соединений выполнен по РД
26-15-88 при расчетной температуре 1000 °С, с учетом прибавки на
коррозии для углеродистых низколегированных сталей с = 2 мм, без учета
внешнего изгибающего момента. При расчете фланцев принята прокладка с коэффициентами
m = 3,75; с = 700
кгс/см2. 2.
Руководящий документ устанавливает конструкции фланцев следующих исполнений: 1 - с
выступом; 2 - с
шипом; 3 - с
выступом, наплавленные коррозионностойкой сталью; 4 - с
шипом, наплавленные коррозионностойкой сталью. 3.

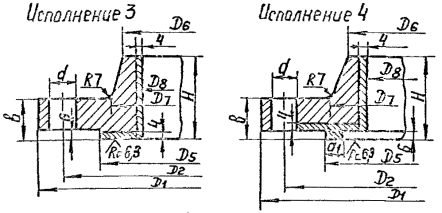

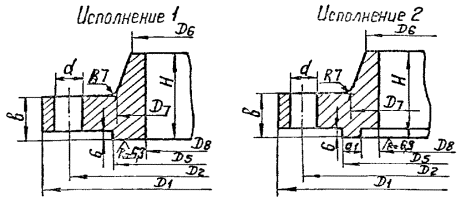

Конструкция и размеры фланцев должны соответствовать черт. 1 и 2 и табл. 1 и
2. Черт. 1 Черт.
2 При наличии требований по МКК толщина
наплавленного слоя 6 мм. Таблица 1 Размеры в мм
_________ D* - внутренний диаметр основного фланца. Таблица 2 Размеры в мм
_________ D* - внутренний диаметр основного фланца. Пример условного обозначения фланца переходного исполнения 1 диаметром
1200 мм на условное давление 2,5 МПа (25 кгс/см2) из 20. Фланец
П-1-1200-25 - сталь 20 РД 24.202.01-90. 4. Технические требования - ГОСТ 28759.5-90 5.
Масса фланцев указана в справочном приложении. 6. Прокладка по ГОСТ 28759.7-90 и ГОСТ 28759.8-90. Приложение
|
D8/D |
Исполнение
фланца |
Давление
условное |
|||
1,3 |
2,4 |
МПа |
кг/см2 |
||
Теоретическая
масса не более, кг |
|||||
400/500 |
47,3 |
42,5 |
1,0 |
10 |
|
58,0 |
53,2 |
1,6 |
16 |
||
80,0 |
75,2 |
2,5 |
25 |
||
118,5 |
114,1 |
4,0 |
40 |
||
150,8 |
146,4 |
6,3 |
63 |
||
500/600 |
65,9 |
60,0 |
1,0 |
10 |
|
80,8 |
75,0 |
1,6 |
16 |
||
101,2 |
95,3 |
2,5 |
25 |
||
165,6 |
160,3 |
4,0 |
40 |
||
240,3 |
234,4 |
6,3 |
63 |
||
600/700 |
82,1 |
75,2 |
1,0 |
10 |
|
113,8 |
107,0 |
1,6 |
16 |
||
137,3 |
129,8 |
2,5 |
25 |
||
207,2 |
200,9 |
4,0 |
40 |
||
600/800 |
607,9 |
594,7 |
6,3 |
63 |
|
700/800 |
111,6 |
103,5 |
1,0 |
10 |
|
147,5 |
139,4 |
1,6 |
16 |
||
281,3 |
273,8 |
4,0 |
40 |
||
800/900 |
133,1 |
124,0 |
1,0 |
10 |
|
174,4 |
165,3 |
1,6 |
16 |
||
224,8 |
214,8 |
2,5 |
25 |
||
346,8 |
338,4 |
4,0 |
40 |
||
800/1000 |
1032,8 |
1015,1 |
6,3 |
63 |
|
1000/1100 |
188,5 |
177,4 |
1,0 |
10 |
|
247,4 |
236,3 |
1,6 |
16 |
||
319,7 |
306,7 |
2,5 |
25 |
||
541,6 |
531,0 |
4,0 |
40 |
||
1000/1200 |
1580,6 |
1559,1 |
6,3 |
63 |
|
1200/1400 |
401,5 |
377,8 |
1,0 |
10 |
|
611,6 |
587,8 |
1,6 |
16 |
||
847,7 |
820,1 |
2,5 |
25 |
||
1350,0 |
1326,2 |
4,0 |
40 |
||
2191,9 |
2165,3 |
6,3 |
63 |
||
1400/1600 |
577,7 |
549,5 |
1,0 |
10 |
|
738,5 |
710,2 |
1,6 |
16 |
||
1115,5 |
1084,0 |
2,5 |
25 |
||
1917,5 |
1888,6 |
4,0 |
40 |
||
3020,7 |
2988,9 |
6,3 |
63 |
||
309/400 |
48,6 |
45,2 |
2,5 |
25 |
|
305/400 |
75,0 |
71,7 |
4,0 |
40 |
|
406/510 |
66,5 |
61,8 |
2,5 |
25 |
|
406/506 |
123,1 |
118,8 |
4,0 |
40 |
|
510/610 |
98,4 |
93,0 |
2,5 |
25 |
|
506/602 |
161,0 |
155,8 |
4,0 |
40 |
|
610/700 |
107,7 |
101,2 |
1,6 |
16 |
|
610/696 |
133,9 |
126,9 |
2,5 |
25 |
|
606/700 |
206,7 |
200,0 |
4,0 |
40 |
|
ИНФОРМАЦИОННЫЕ
ДАННЫЕ
1. РАЗРАБОТАНЫ И ВНЕСЕНЫ Всесоюзным научно-исследовательским и
проектно-конструкторским институтом ВНИИнефтемаш
ИСПОЛНИТЕЛИ: Г.В. Мамонтов, канд. техн. наук; А.Г.
Вихман, канд. техн. наук; С.И. Зусмановская, канд. техн. наук; Б.С.
Вольфсон, Т.В. Дашиева, Н.П. Анисова, С.Н. Черкасова, А.М.
Бубакин, Т.В. Булчинская
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Указанием
Министерства тяжелого машиностроения СССР от 20.09.91 АВ-002-1-8993
3.
ВЗАМЕН ОСТ 26-02-1370-81
4. ЗАРЕГИСТРИРОВАН НИИхиммашем
5.
ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Обозначение НТД, на который дана ссылка |
Номер пункта |
|
|
