ГОСУДАРСТВЕННЫЕ СТАНДАРТЫ СОЮЗА ССР ИНСТРУМЕНТ ТВЕРДОСПЛАВНЫЙ СВЕРЛА
ТВЕРДОСПЛАВНЫЕ Типы и основные размеры ГОСТ 17012-71 МОСКВА - 1973 ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
Постановлением
Государственного комитета стандартов Совета Министров СССР от 3/VI 1971 г. № 1072 срок введения установлен с 1/1 1973 г. Несоблюдение стандарта
преследуется по закону 1. Настоящий
стандарт распространяется на твердосплавные сверла для сверления отверстий в
гипсолите, кирпиче и легких бетонах ручными электрическими сверлильными
машинами. 2. Сверла должны
изготовляться двух типов: С1 - для
сверления отверстий диаметром 16 - 25 мм; С2 - для
сверления отверстий диаметром 32 - 50 мм. 3. Основные
размеры сверл должны соответствовать указанным на черт. 1, 2 и в

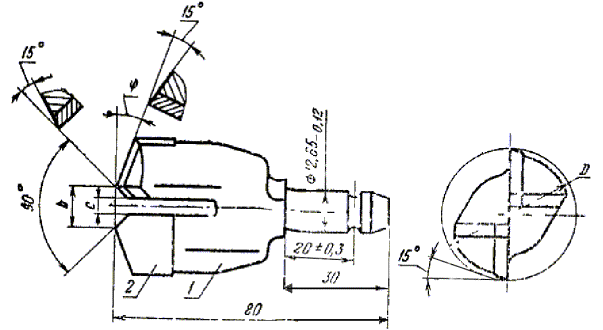

таблице. Тип С1 1 - корпус; 2 - пластинка по

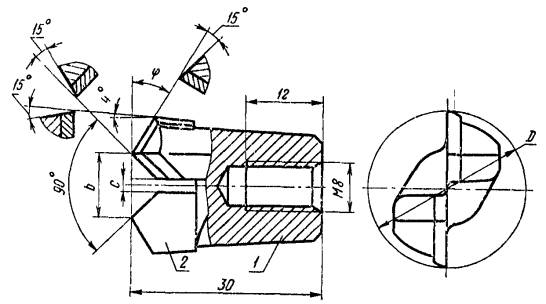

технической документации, утвержденной в установленном порядке Черт. 1 Тип С2 1 - корпус; 2 - пластинка
твердосплавная формы Г34 левая (для сверла D = 32 мм формы Г38) по ГОСТ 880 -
67 Черт. 2 Размеры в мм
Примечание. Размеры сверл, заключенные в
скобки, применять не рекомендуется. Пример условного обозначения сверла типа С1 диаметром 20 мм: Сверло С1-20
ГОСТ 17012- 71 4. Технические
требования - по ГОСТ
17017-71. |
|
|
