ГОСУДАРСТВЕННЫЕ СТАНДАРТЫ СОЮЗА ССР ИНСТРУМЕНТ ТВЕРДОСПЛАВНЫЙ КОРОНКИ КРЕСТОВЫЕ
Типы и основные размеры ГОСТ 17015-71 МОСКВА - 1973 ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
Постановлением Государственного
комитета стандартов Совета Министров СССР от 3/VI 1971 г. № 1072 срок введения установлен с 1/1 1973 г. Несоблюдение
стандарта преследуется по закону 1. Настоящий
стандарт распространяется на твердосплавные коронки для бурения отверстий в бетоне
и железобетоне ручными пневматическими и электрическими перфораторами с
энергией удара до 35 Дж. 2. Коронки
должны изготовляться двух типов: ККЦ1 - для
бурения отверстий диаметром 32 - 45 мм; ККЦ2 - для
бурения отверстий диаметром 52 - 60 мм. 3. Основные
размеры коронок должны соответствовать указанным на черт. 1, 2 и в

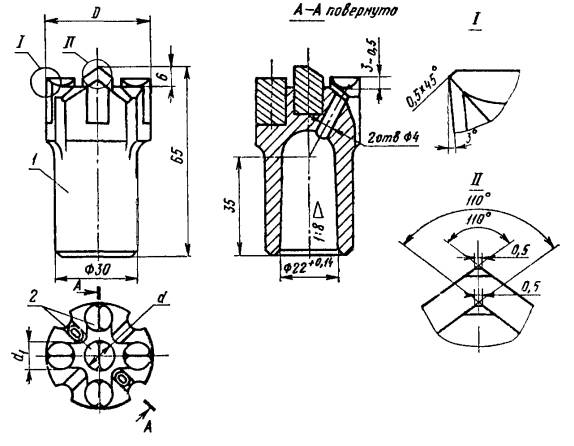

таблице. Тип ККЦ1 1 - корпус коронки, 2 - пластинка

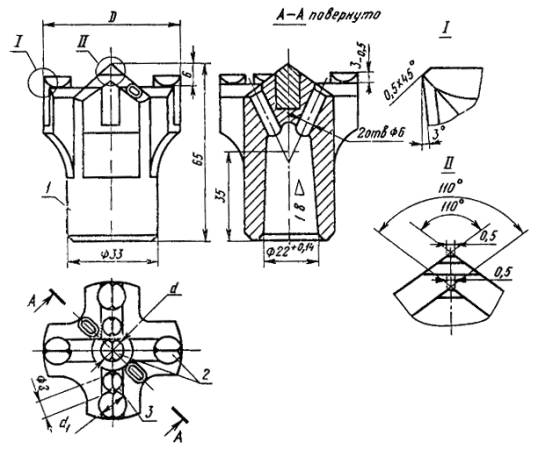

твердосплавная формы Г14 по ГОСТ 880-67 Черт. 1 Тип ККЦ2 1 - корпус коронки, 2 -
пластинка твердосплавная формы Г14 по ГОСТ 880-67; 3 - пластинка
твердосплавная формы Г1401 по ГОСТ 880-67 Черт. 2 мм
Примечание. Размеры коронок, заключенные в
скобки, применять не рекомендуется. Пример условного обозначения крестовой коронки типа ККЦ1 диаметром
40 мм: Коронка ККЦ1-40
ГОСТ 17015-71 4. Технические требования - по ГОСТ
17017-71. |
|
|
