ГОСТ Р 51906-2002
ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СОЕДИНЕНИЯ РЕЗЬБОВЫЕ
ОБСАДНЫХ, НАСОСНО-КОМПРЕССОРНЫХ ТРУБ
И ТРУБОПРОВОДОВ И РЕЗЬБОВЫЕ КАЛИБРЫ ДЛЯ НИХ
ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
ГОССТАНДАРТ РОССИИ
МОСКВА
Предисловие
1 РАЗРАБОТАН ОАО «Научно-исследовательский и конструкторский институт
средств измерения в машиностроении» (НИИизмерения) и ОАО «НПО «Буровая техника»
(ВНИИБТ)
ВНЕСЕН Техническим комитетом по стандартизации ТК 261 «Материалы и
оборудование для нефтяной и газовой промышленности»
2 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Госстандарта от 26 июня
2002 г. № 253-ст
3 Стандарт гармонизирован со стандартом ИСО 10422-93 «Нефтяная и
газовая промышленность. Резьба, калибровка и контроль резьб обсадных,
насосно-компрессорных и трубопроводных труб. Технические требования» и
спецификацией Американского Нефтяного Института API
Standard 5В
(четырнадцатое издание, 1996 г.) «Требования к резьбе, калибровке и контролю
резьб обсадных, насосно-компрессорных и трубопроводных труб» (далее - API 5B). В
отличие от ИСО 10422 и API 5В в настоящий стандарт не
включена трапецеидальная резьба обсадных труб типа «экстрим-лайн» с уплотнением
«металл по металлу» и включены резьбы для обсадных труб с размерами 146,1 и
323,9 мм
4 ВВЕДЕН ВПЕРВЫЕ
СОДЕРЖАНИЕ
ГОСТ Р 51906-2002
ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
|
СОЕДИНЕНИЯ РЕЗЬБОВЫЕ
ОБСАДНЫХ, НАСОСНО-КОМПРЕССОРНЫХ ТРУБ И ТРУБОПРОВОДОВ И РЕЗЬБОВЫЕ КАЛИБРЫ ДЛЯ
НИХ
Общие технические требования
Thread connections for
casing, tubing and pipe-lines and thread gauges for them.
General technical
requirements
|
Дата введения 2003-01-01
Настоящий стандарт распространяется на
резьбовые соединения обсадных, насосно-компрессорных труб и труб трубопроводов,
применяемых в нефтяной и газовой промышленности, и устанавливает номинальный
профиль, размеры и допуски резьбы, требования к контролю размеров и параметров
резьбы, а также резьбовые калибры для контроля резьбы.
Требования разделов 4, 5, 6 и 7 являются обязательными.
В настоящем стандарте
использованы ссылки на следующие стандарты:
ГОСТ 632-80 Трубы
обсадные и муфты к ним. Технические условия.
ГОСТ
633-80 Трубы насосно-компрессорные и муфты к ним. Технические условия.
ГОСТ 2475-88 Проволочки и
ролики. Технические условия.
ГОСТ
11708-82 Основные нормы взаимозаменяемости. Резьба. Термины и определения.
Определения терминов,
применяемых в настоящем стандарте, - по ГОСТ
11708 и приложению А.
4.1 Резьба трубопроводов
4.1.1 Номинальный профиль
резьбы трубопроводов (треугольной плоскосрезанной) и размеры его элементов
должны соответствовать указанным на рисунке 1 и в таблице 1.
4.1.2 Основные размеры
резьбы трубопроводов приведены на рисунке 2 и в таблице 2,
допуски и предельные отклонения резьбы - в таблице 3.

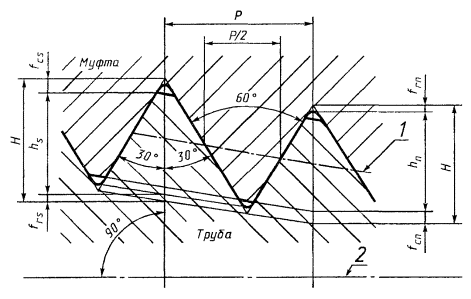

1 - средняя линия (линия средних диаметров резьбы); 2 - ось резьбы
Рисунок 1 - Профиль резьбы
трубопроводов
Примечание - Конусность 1:16 на рисунке увеличена.
Таблица 1 - Размеры элементов
профиля резьбы трубопроводов
Размеры в миллиметрах
|
Наименование
элемента профиля
|
Обозначение и формула
|
Значение при числе витков на 25,4 мм
|
|
27
|
18
|
14
|
11 1/2
|
8
|
|
Шаг резьбы Р
|
|
0,941
|
1,411
|
1,814
|
2,209
|
3,175
|
|
Высота исходного треугольника
|
Н =
0,866Р
|
0,815
|
1,222
|
1,571
|
1,913
|
2,750
|
|
Высота профиля резьбы
|
hs = hn = 0,760Р
|
0,715
|
1,072
|
1,379
|
1,679
|
2,413
|
|
Срез по впадинам
|
frs = frn = 0,033P
|
0,031
|
0,047
|
0,060
|
0,073
|
0,105
|
|
Срез по вершинам
|
fcs = fcn = 0,073P
|
0,069
|
0,103
|
0,132
|
0,161
|
0,232
|
|
Угол профиля
|
60°
|
|
Угол наклона боковой стороны профиля
(половина угла профиля)
|
30°
|
|
Конусность
|
1:16
|

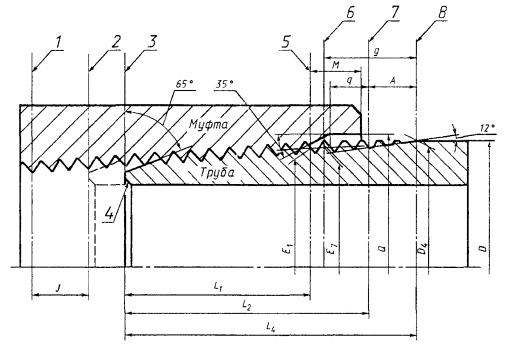

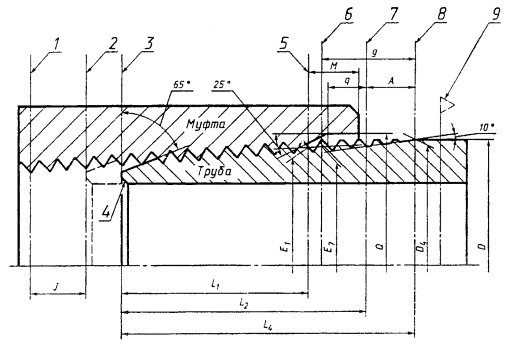

1 - плоскость середины муфты; 2 - торец трубы при механическом
свинчивании; 3 - торец трубы при свинчивании от руки; 4 -
внутренняя фаска у торца трубы; 5 - плоскость свинчивания от руки; 6
- основная плоскость; 7 - плоскость начала сбега резьбы; 8 -
плоскость конца сбега резьбы
Рисунок 2 - Основные размеры
резьбы трубопроводов при свинчивании от руки
Примечания
1 При правильном
механическом свинчивании торец муфты или муфтовой части трубы перемещается до
плоскости конца сбега резьбы.
2 Угол конуса сбега резьбы
относится к впадинам витков с неполным профилем, полученным многолезвийным
инструментом
Таблица 2 - Размеры резьбы
трубопроводов
Размеры в миллиметрах
|
Обозначение
размера резьбы
|
Наружный диаметр резьбы трубы D4
|
Число витков на 25,4 мм
|
Шаг резьбы Р
|
Длина от торца трубы до плоскости свинчивания от руки L1*
|
Эффективная длина резьбы L2*
|
Общая длина резьбы от торца трубы до конца сбега L4
|
Средний диаметр резьбы в плоскости свинчивания от руки E1
|
Средний диаметр резьбы в основной плоскости Е7
|
|
1/8
|
10,3
|
27
|
0,941
|
4,10
|
6,70
|
9,97
|
9,489
|
9,534
|
|
1/4
|
13,7
|
18
|
1,411
|
5,79
|
10,21
|
15,10
|
12,487
|
12,587
|
|
3/8
|
17,1
|
18
|
1,411
|
6,10
|
10,36
|
15,26
|
15,926
|
16,016
|
|
1/2
|
21,3
|
14
|
1,814
|
8,13
|
13,56
|
19,85
|
19,772
|
19,885
|
|
3/4
|
26,7
|
14
|
1,814
|
8,61
|
13,86
|
20,15
|
25,117
|
25,219
|
|
1
|
33,4
|
11 1/2
|
2,209
|
10,16
|
17,34
|
25,01
|
31,461
|
31,634
|
|
1 1/4
|
42,2
|
11 1/2
|
2,209
|
10,67
|
17,95
|
25,62
|
40,218
|
40,397
|
|
1 1/2
|
48,3
|
11 1/2
|
2,209
|
10,67
|
18,38
|
26,04
|
46,287
|
46,493
|
|
2
|
60,3
|
11 1/2
|
2,209
|
11,07
|
19,22
|
26,88
|
58,325
|
58,558
|
|
2 1/2
|
73,0
|
8
|
3,175
|
17,32
|
28,89
|
39,91
|
70,159
|
70,485
|
|
3
|
88,9
|
8
|
3,175
|
19,46
|
30,48
|
41,50
|
86,068
|
86,360
|
|
3 1/2
|
101,6
|
8
|
3,175
|
20,85
|
31,75
|
42,77
|
98,776
|
99,060
|
|
4
|
114,3
|
8
|
3,175
|
21,44
|
33,02
|
44,04
|
111,433
|
111,760
|
|
5
|
141,3
|
8
|
3,175
|
23,80
|
35,72
|
46,74
|
138,412
|
138,760
|
|
6
|
168,3
|
8
|
3,175
|
24,33
|
38,42
|
49,43
|
165,252
|
165,735
|
|
8
|
219,1
|
8
|
3,175
|
27,00
|
43,50
|
54,51
|
215,901
|
216,535
|
|
10
|
273,0
|
8
|
3,175
|
30,73
|
48,90
|
59,91
|
269,772
|
270,510
|
|
12
|
323,8
|
8
|
3,175
|
34,54
|
53,98
|
64,99
|
320,492
|
321,310
|
|
14D
|
355,6
|
8
|
3,175
|
39,67
|
57,15
|
68,17
|
352,365
|
353,060
|
|
16D
|
406,4
|
8
|
3,175
|
46,02
|
62,23
|
73,25
|
403,244
|
403,860
|
|
18D
|
457,2
|
8
|
3,175
|
50,80
|
67,31
|
78,33
|
454,025
|
454,660
|
|
20D
|
508,0
|
8
|
3,175
|
53,98
|
72,39
|
83,41
|
504,706
|
505,460
|
Окончание таблицы 2
Размеры в миллиметрах
|
Обозначение размера
резьбы
|
Расстояние от конца
сбега резьбы до основной плоскости g
|
Расстояние от торца
трубы до середины муфты при механическом свинчивании J*
|
Длина от торца муфты до
плоскости свинчивания от руки М*
|
Диаметр выточки муфты Q
|
Глубина выточки муфты q
|
Натяг при свинчивании
от руки А
|
Минимальная длина
резьбы с полными вершинами от торца трубы Lc**
|
|
обороты резьбы
|
мм
|
|
1/8
|
5,15
|
3,5
|
3,04
|
11,9
|
1,3
|
3
|
2,8
|
-
|
|
1/4
|
7,72
|
5,5
|
5,08
|
15,3
|
3,1
|
3
|
4,2
|
-
|
|
3/8
|
7,72
|
5,4
|
4,92
|
18,7
|
2,9
|
3
|
4,2
|
-
|
|
1/2
|
9,92
|
7,1
|
6,28
|
22,9
|
4,0
|
3
|
5,4
|
-
|
|
3/4
|
9,92
|
6,8
|
6,10
|
28,3
|
3,9
|
3
|
5,4
|
-
|
|
1
|
12,08
|
8,3
|
8,22
|
35,0
|
5,7
|
3
|
6,6
|
8,45
|
|
1 1/4
|
12,08
|
9,3
|
8,32
|
43,8
|
5,8
|
3
|
6,6
|
9,06
|
|
1 1/2
|
12,08
|
8,9
|
8,74
|
49,9
|
6,2
|
3
|
6,6
|
9,48
|
|
2
|
12,08
|
9,6
|
9,17
|
62,7
|
6,0
|
3
|
6,6
|
10,32
|
|
2 1/2
|
17,37
|
12,5
|
16,24
|
75,4
|
12,5
|
2
|
6,4
|
16,11
|
|
3
|
17,37
|
12,5
|
15,69
|
91,3
|
12,0
|
2
|
6,4
|
17,70
|
|
3 1/2
|
17,37
|
12,8
|
15,56
|
104,0
|
11,8
|
2
|
6,4
|
18,97
|
|
4
|
17,37
|
13,1
|
16,25
|
116,7
|
12,5
|
2
|
6,4
|
20,24
|
|
5
|
17,37
|
12,0
|
16,59
|
143,7
|
12,8
|
2
|
6,4
|
22,94
|
|
6
|
17,37
|
12,5
|
18,75
|
170,7
|
14,9
|
2
|
6,4
|
25,63
|
|
8
|
17,37
|
12,2
|
21,16
|
221,5
|
17,2
|
2
|
6,4
|
30,71
|
|
10
|
17,37
|
13,1
|
22,83
|
275,4
|
18,8
|
2
|
6,4
|
36,11
|
|
12
|
17,37
|
12,8
|
24,10
|
326,2
|
20,0
|
2
|
6,4
|
41,19
|
|
14D
|
17,37
|
12,8
|
22,14
|
358,0
|
18,1
|
2
|
6,4
|
44,37
|
|
16D
|
17,37
|
12,5
|
20,87
|
408,8
|
16,9
|
2
|
6,4
|
49,45
|
|
18D
|
17,37
|
12,2
|
21,18
|
459,6
|
17,2
|
2
|
6,4
|
54,53
|
|
20D
|
17,37
|
13,4
|
23,08
|
510,4
|
19,0
|
2
|
6,4
|
59,61
|
* Размеры
для справок.
** Lc = L4 - 16,56 мм - для резьб с шагом 2,209 мм.
Lc
= L4 - 23,80
мм - для резьб с шагом 3,175 мм.
Примечание - Натяг А при
свинчивании от руки есть номинальный припуск для правильного механического
свинчивания, как показано на рисунке 2.
Таблица 3 - Допуски резьбы
трубопроводов1)
Размеры в миллиметрах
|
Элемент
резьбы
|
Предельные отклонения
|
|
Конусность2) по среднему диаметру
на длине 100 мм
|
+0,52
-0,26
|
|
Шаг P2); 3):
|
|
|
на длине 25,4 мм
|
±0,076
|
|
суммарный
|
±0,152
|
|
Высота профиля2) hs и hn
|
+0,051
-0,152
|
|
Угол профиля
|
±1°30’
|
|
Угол наклона боковой стороны профиля
|
±1°
|
|
Длина L4 (для
наружной резьбы)4)
|
±1Р
|
|
Угол фаски на заходном витке2)
|
+5°
0
|
|
Натяг А
|
±1Р
|
1) Допуски относятся к наружной и внутренней
резьбам, исключая случаи, оговоренные особо.
2) Не применяется для резьб с шагом менее 2,209 мм.
3) Для труб (наружной резьбы) допуск шага на длине 25,4 мм есть наибольшая
допустимая погрешность шага на любом отрезке 25,4 мм в пределах длины L4 - g. Размер g указан в таблице 2. Допуск на суммарный шаг есть наибольшая
допустимая погрешность шага на всей длине L4 - g. Для внутренней резьбы шаг измеряют в пределах
длины от выточки до плоскости, расположенной от середины муфты на расстоянии J плюс один шаг резьбы.
4) Длина L4 считается в допуске, если расстояние от торца
трубы до конца сбега резьбы, измеренное в сечении с максимальным наружным
диаметром трубы, будет не менее минимально допустимой длины L4 или расстояние от торца трубы до конца сбега резьбы, измеренное в
сечении с минимальным наружным диаметром трубы, будет не более максимально
допустимой длины L4.
4.2 Закругленная треугольная резьба обсадных и насосно-компрессорных
труб
4.2.1 Номинальный профиль закругленной
треугольной резьбы труб и размеры его элементов должны соответствовать
указанным на рисунке 3 и в таблице 4.

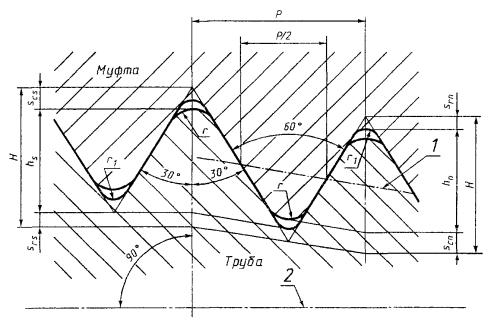

1 - средняя линия (линия средних диаметров резьбы); 2 - ось резьбы
Рисунок 3 - Профиль
закругленной треугольной резьбы обсадных и насосно-компрессорных труб
Примечание - Конусность 1:16 на рисунке увеличена.
Таблица 4 - Размеры элементов
профиля закругленной треугольной резьбы труб
Размеры в миллиметрах
|
Наименование
элемента профиля
|
Обозначение и формула
|
Значение при числе витков на 25,4 мм
|
|
10
|
8
|
|
Шаг резьбы
|
|
2,540
|
3,175
|
|
Высота
исходного треугольника
|
H = 0,866Р
|
2,200
|
2,750
|
|
Высота
профиля резьбы
|
hs = hn
= 0,626Р - 0,178
|
1,412
|
1,810
|
|
Срез
по впадинам
|
srs = srn = 0,120Р + 0,051
|
0,356
|
0,432
|
|
Радиус
закругления впадины
|
r1
|
0,356
|
0,432
|
|
Срез
по вершинам
|
scs = scn = 0,120P
+ 0,127
|
0,432
|
0,508
|
|
Радиус
закругления вершины
|
r
|
0,432
|
0,508
|
|
Угол
профиля
|
-
|
60°
|
|
Угол
наклона боковой стороны профиля (половина угла профиля)
|
-
|
30°
|
|
Конусность
|
-
|
1:16
|
Примечание - Расчет размеров H, hs и
hn
основан на формулах для симметричной цилиндрической, а не конической резьбы.
Результирующие расхождения несущественны для резьб с шагом 3,175 мм и
конусностью 1:16 и менее.
Примечания
1 В ГОСТ 632 и ГОСТ 633
этот тип резьбы называется «треугольной резьбой».
2 Приведенные в настоящем стандарте
обозначения резьбы в дюймах даны для информации и могут быть использованы при
заказе и эксплуатации импортного оборудования, а также при поставке продукции
на экспорт. Допускается использование комбинированного обозначения размера
резьбы в миллиметрах и дюймах.
4.2.2 Основные размеры
закругленной треугольной резьбы обсадных труб должны соответствовать указанным
на рисунке 4,
в таблице 5
для короткой резьбы и в таблице 6 - для удлиненной резьбы.
1 - плоскость середины муфты; 2 - торец трубы при механическом
свинчивании; 3 - торец трубы при свинчивании от руки; 4 -
внутренняя фаска у торца трубы; 5 - плоскость свинчивания от руки; 6
- основная плоскость; 7 - плоскость начала сбега резьбы; 8 -
плоскость конца сбега резьбы; 9 - треугольное клеймо; 10 - для
обсадных труб - 12°, для насосно-компрессорных труб - 15°
Рисунок 4 - Основные размеры
закругленной треугольной резьбы труб при свинчивании от руки
Примечания
1 Клеймо 9 с равносторонним треугольником (высота
треугольника равна 9,5 мм) штампуется только на обсадных трубах размером 406,4;
473,1 и 508 мм групп прочности Д по ГОСТ 632 на
расстоянии L4
+ 1,6 мм от каждого торца трубы.
2 При правильном механическом свинчивании торец муфты или
муфтовой части трубы перемещается до плоскости конца сбега резьбы.
Таблица 5 - Размеры короткой
закругленной треугольной резьбы обсадных труб
Размеры в миллиметрах
|
Обозначение
размера резьбы (наружный диаметр трубы D)
|
Наружный диаметр резьбы трубы D4
|
Число витков резьбы на 25,4 мм
|
Шаг резьбы Р
|
Толщина стенки трубы S
|
Длина от торца трубы до плоскости свинчивания от руки L1*
|
Эффективная длина резьбы L2*
|
|
мм
|
дюймы
|
|
114,3
|
4 1/2
|
114,3
|
8
|
3,175
|
5,2
|
23,39
|
43,56
|
|
114,3
|
4 1/2
|
114,3
|
5,7...8,6
|
39,27
|
59,44
|
|
127,0
|
5
|
127,0
|
5,6
|
36,09
|
56,26
|
|
127,0
|
5
|
127,0
|
6,4...9,2
|
42,44
|
62,61
|
|
139,7
|
5 1/2
|
139,7
|
6,2...10,5
|
45,62
|
65,79
|
|
146,1
|
5 3/4
|
146,1
|
6,5...10,5
|
48,80
|
68,96
|
|
168,3
|
6 5/8
|
168,3
|
7,3...12,1
|
51,97
|
72,14
|
|
177,8
|
7
|
177,8
|
5,9
|
32,92
|
53,09
|
|
177,8
|
7
|
177,8
|
6,9...12,7
|
51,97
|
72,14
|
|
193,7
|
7 5/8
|
193,7
|
7,6...12,7
|
53,44
|
75,31
|
|
219,1
|
8 5/8
|
219,1
|
6,7
|
47,09
|
68,96
|
|
219,1
|
8 5/8
|
219,1
|
7,7...14,2
|
56,62
|
78,49
|
|
244,53)
|
9 5/8
|
244,5
|
7,9...13,8
|
56,62
|
78,49
|
|
244,54)
|
9 5/8
|
244,5
|
7,9...13,8
|
54,91
|
78,49
|
|
273,03)
|
10 3/4
|
273,0
|
7,1
|
40,74
|
62,61
|
|
273,03)
|
10 3/4
|
273,0
|
8,9...16,5
|
59,79
|
81,66
|
|
273,04)
|
10 3/4
|
273,0
|
8,9...16,5
|
58,09
|
81,66
|
|
298,43)
|
11 3/4
|
298,4
|
8,5...14,8
|
59,79
|
81,66
|
|
298,44)
|
11 3/4
|
298,4
|
8,5...14,8
|
58,09
|
81,66
|
|
323,9
|
12 3/4
|
323,9
|
8,5...14,0
|
-
|
81,66
|
|
339,73)
|
13 3/8
|
339,7
|
8,4...15,4
|
59,79
|
81,66
|
|
339,74)
|
13 3/8
|
339,7
|
8,4...15,4
|
58,09
|
81,66
|
|
406,4
|
16
|
406,4
|
9,5...16,7
|
72,49
|
94,36
|
|
473,1
|
18 5/8
|
473,1
|
11,1
|
72,49
|
94,36
|
|
508,05)
|
20
|
508,0
|
11,1 и 16,1
|
72,49
|
94,36
|
|
508,06)
|
20
|
508,0
|
11,1...16,1
|
70,79
|
94,36
|
Продолжение таблицы 5
Размеры в миллиметрах
|
Обозначение размера
резьбы (наружный диаметр трубы D)
|
Общая длина резьбы
трубы до конца сбега L4
|
Средний диаметр в
плоскости свинчивания от руки E1*
|
Средний диаметр резьбы
в основной плоскости1) E7
|
Длина от торца трубы до
середины муфты при механическом свинчивании J*
|
Длина от торца муфты до
плоскости свинчивания от руки М*
|
|
мм
|
дюймы
|
|
114,3
|
4 1/2
|
50,80
|
111,846
|
112,566
|
28,6
|
17,88
|
|
114,3
|
4 1/2
|
66,68
|
111,846
|
112,566
|
12,7
|
17,88
|
|
127,0
|
5
|
63,50
|
124,546
|
125,266
|
19,0
|
17,88
|
|
127,0
|
5
|
69,85
|
124,546
|
125,266
|
12,7
|
17,88
|
|
139,7
|
5 1/2
|
73,02
|
137,246
|
137,966
|
12,7
|
17,88
|
|
146,1
|
5 3/4
|
76,20
|
143,596
|
144,316
|
12,7
|
17,88
|
|
168,3
|
6 5/8
|
79,38
|
165,821
|
166,541
|
12,7
|
17,88
|
|
177,8
|
7
|
60,32
|
175,346
|
176,066
|
31,8
|
17,88
|
|
177,8
|
7
|
79,38
|
175,346
|
176,066
|
12,7
|
17,88
|
|
193,7
|
7 5/8
|
82,55
|
191,114
|
191,941
|
12,7
|
18,01
|
|
219,1
|
8 5/8
|
76,20
|
216,514
|
217,341
|
22,2
|
18,01
|
|
219,1
|
8 5/8
|
85,72
|
216,514
|
217,341
|
12,7
|
18,01
|
|
244,53)
|
9 5/8
|
85,72
|
241,914
|
242,741
|
12,7
|
18,11
|
|
244,54)
|
9 5/8
|
85,72
|
241,808
|
242,741
|
12,7
|
18,01
|
|
273,03)
|
10 3/4
|
69,85
|
270,489
|
271,316
|
31,8
|
18,01
|
|
273,03)
|
10 3/4
|
88,90
|
270,489
|
271,316
|
12,7
|
18,01
|
|
273,04)
|
10 3/4
|
88,90
|
270,383
|
271,316
|
12,7
|
18,11
|
|
298,43)
|
11 3/4
|
88,90
|
295,889
|
296,716
|
12,7
|
18,01
|
|
298,44)
|
11 3/4
|
88,90
|
295,783
|
296,716
|
12,7
|
18,11
|
|
323,9
|
12 3/4
|
88,90
|
321,289
|
322,116
|
12,7
|
18,01
|
|
339,73)
|
13 3/8
|
88,90
|
337,164
|
337,991
|
12,7
|
18,01
|
|
339,74)
|
13 3/8
|
88,90
|
337,058
|
337,991
|
12,7
|
18,11
|
|
406,4
|
16
|
101,60
|
403,839
|
404,666
|
12,7
|
18,01
|
|
473,1
|
18 5/8
|
101,60
|
470,514
|
471,341
|
12,7
|
18,01
|
|
508,05)
|
20
|
101,60
|
505,439
|
506,266
|
12,7
|
18,01
|
|
508,06)
|
20
|
101,60
|
505,333
|
506,266
|
12,7
|
18,11
|
Окончание таблицы 5
Размеры в миллиметрах
|
Обозначение размера
резьбы (наружный диаметр трубы D)
|
Диаметр выточки муфты Q
|
Глубина выточки муфты q
|
Натяг при свинчивании от руки А
|
Минимальная длина
резьбы с полной вершиной, от торца трубы Lc2)
|
|
|
обороты резьбы
|
мм
|
|
|
мм
|
дюймы
|
|
|
114,3
|
4 1/2
|
116,7
|
12,7
|
3
|
9,5
|
22,22
|
|
|
114,3
|
4 1/2
|
116,7
|
12,7
|
3
|
9,5
|
38,10
|
|
|
127,0
|
5
|
129,4
|
12,7
|
3
|
9,5
|
34,92
|
|
|
127,0
|
5
|
129,4
|
12,7
|
3
|
9,5
|
41,27
|
|
|
139,7
|
5 1/2
|
142,1
|
12,7
|
3
|
9,5
|
44,44
|
|
|
146,1
|
5 3/4
|
148,4
|
12,7
|
3
|
9,5
|
47,62
|
|
|
168,3
|
6 5/8
|
170,7
|
12,7
|
3
|
9,5
|
50,80
|
|
|
177,8
|
7
|
180,2
|
12,7
|
3
|
9,5
|
31,74
|
|
|
177,8
|
7
|
180,2
|
12,7
|
3
|
9,5
|
50,80
|
|
|
193,7
|
7 5/8
|
196,1
|
11,0
|
3 1/2
|
11,1
|
53,97
|
|
|
219,1
|
8 5/8
|
221,5
|
11,0
|
3 1/2
|
11,1
|
47,62
|
|
|
219,1
|
8 5/8
|
221,5
|
11,0
|
3 1/2
|
11,1
|
57,14
|
|
|
244,53)
|
9 5/8
|
246,9
|
11,0
|
3 1/2
|
11,1
|
57,14
|
|
|
244,54)
|
9 5/8
|
246,9
|
11,0
|
4
|
12,7
|
57,14
|
|
|
273,03)
|
10 3/4
|
275,4
|
11,0
|
3 1/2
|
11,1
|
41,27
|
|
|
273,03)
|
10 3/4
|
275,4
|
11,0
|
3 1/2
|
11,1
|
60,32
|
|
|
273,04)
|
10 3/4
|
275,4
|
11,0
|
4
|
12,7
|
57,14
|
|
|
298,43)
|
11 3/4
|
300,8
|
11,0
|
3/2
|
11,1
|
60,32
|
|
|
298,44)
|
11 3/4
|
300,8
|
11,0
|
4
|
12,7
|
57,14
|
|
|
323,9
|
12 3/4
|
326,2
|
11,0
|
3 1/2
|
11,1
|
60,32
|
|
|
339,73)
|
13 3/8
|
342,1
|
11,0
|
3 1/2
|
11,1
|
60,32
|
|
|
339,74)
|
13 3/8
|
342,1
|
11,0
|
4
|
12,7
|
57,14
|
|
|
406,4
|
16
|
408,8
|
9,3
|
3 1/2
|
11,1
|
73,02
|
|
|
473,1
|
18 5/8
|
475,5
|
9,3
|
3 1/2
|
11,1
|
73,02
|
|
|
508,05)
|
20
|
510,4
|
9,3
|
3 1/2
|
11,1
|
73,02
|
|
|
508,06)
|
20
|
510,4
|
9,3
|
4
|
12,7
|
57,14
|
|
* Размеры
для справок.
1) Основная плоскость расположена на расстоянии g = 15,875 мм от плоскости конца сбега резьбы
трубы.
2) Lc = L4 -
28,58 мм для резьб с шагом 3,175 мм.
3) Относится к соединениям из сталей групп
прочности ниже М по ГОСТ 632.
4) Относится к соединениям из сталей групп
прочности М и выше.
5) Относится к соединениям из сталей групп
прочности ниже Д.
6) Относится к соединениям из сталей групп
прочности Д и выше.
Примечание к таблицам 5 - 9. Натяг А
при свинчивании от руки есть номинальный припуск для правильного
механического свинчивания, как показано на рисунке 4.
Таблица 6
- Размеры удлиненной закругленной треугольной резьбы обсадных труб
Размеры в миллиметрах
|
Обозначение
размера резьбы (наружный диаметр трубы D)
|
Наружный диаметр резьбы трубы D4
|
Число витков резьбы на 25,4 мм
|
Шаг резьбы Р
|
Длина от торца трубы до плоскости свинчивания от руки L1*
|
Эффективная длина резьбы L2*
|
Общая длина резьбы до конца сбега L4
|
Средний диаметр в плоскости свинчивания от руки E1*
|
Средний диаметр резьбы в основной плоскости1) E7
|
|
мм
|
дюймы
|
|
114,3
|
4 1/2
|
114,3
|
8
|
3,175
|
48,79
|
68,96
|
76,20
|
111,846
|
112,566
|
|
127,0
|
5
|
127,0
|
58,32
|
78,49
|
85,72
|
124,546
|
125,266
|
|
139,7
|
5 1/2
|
139,7
|
61,49
|
81,66
|
88,90
|
137,246
|
137,966
|
|
146,1
|
5 3/4
|
146,1
|
64,67
|
84,84
|
92,08
|
143,596
|
144,316
|
|
168,3
|
6 5/8
|
168,3
|
71,02
|
91,19
|
98,42
|
165,821
|
166,541
|
|
177,8
|
7
|
177,8
|
74,19
|
94,36
|
101,60
|
175,346
|
176,066
|
|
193,7
|
7 5/8
|
193,7
|
75,67
|
97,54
|
104,78
|
191,114
|
191,941
|
|
219,1
|
8 5/8
|
219,1
|
85,19
|
107,06
|
114,30
|
216,514
|
217,341
|
|
244,53)
|
9 5/8
|
244,5
|
91,54
|
113,41
|
120,65
|
241,914
|
242,741
|
|
244,54)
|
9 5/8
|
244,5
|
89,84
|
113,41
|
120,65
|
241,808
|
242,741
|
|
508,04)
|
20
|
508,0
|
104,24
|
126,11
|
133,35
|
505,439
|
506,266
|
|
508,06)
|
20
|
508,0
|
102,54
|
126,11
|
133,35
|
505,333
|
506,266
|
Окончание таблицы 6
Размеры в миллиметрах
|
Обозначение размера
резьбы (наружный диаметр трубы D)
|
Длина от торца муфты до
плоскости свинчивания от руки М*
|
Длина от торца трубы до
середины муфты при механическом свинчивании J*
|
Диаметр выточки муфты Q
|
Глубина выточки муфты q
|
Натяг при свинчивании
от руки А
|
Минимальная длина
резьбы с полной вершиной, от торца трубы Lc*
|
|
|
обороты резьбы
|
мм
|
|
|
мм
|
дюймы
|
|
|
114,3
|
4 1/2
|
17,88
|
12,7
|
116,7
|
12,7
|
3
|
9,5
|
47,62
|
|
|
127,0
|
5
|
17,88
|
129,4
|
12,7
|
3
|
9,5
|
57,14
|
|
|
139,7
|
5 1/2
|
17,88
|
142,1
|
12,7
|
3
|
9,5
|
60,32
|
|
|
146,1
|
5 3/4
|
17,88
|
148,5
|
12,7
|
3
|
9,5
|
63,50
|
|
|
168,3
|
6 5/8
|
17,88
|
170,7
|
12,7
|
3
|
9,5
|
69,84
|
|
|
177,8
|
7
|
17,88
|
180,2
|
12,7
|
3
|
9,5
|
73,02
|
|
|
193,7
|
7 5/8
|
18,01
|
196,1
|
11,0
|
3 1/2
|
11,1
|
76,20
|
|
|
219,1
|
8 5/8
|
18,01
|
221,5
|
11,0
|
3 1/2
|
11,1
|
85,72
|
|
|
244,53)
|
9 5/8
|
18,01
|
246,9
|
11,0
|
3 1/2
|
11,1
|
92,07
|
|
|
244,54)
|
9 5/8
|
18,11
|
246,9
|
11,0
|
4
|
12,7
|
92,07
|
|
|
508,04)
|
20
|
18,01
|
510,4
|
9,3
|
3 1/2
|
11,1
|
104,77
|
|
|
508,06)
|
20
|
18,11
|
510,4
|
9,3
|
4
|
12,7
|
104,77
|
|
* Размеры
для справок.
1) Основная плоскость расположена на расстоянии g = 15,875 мм от плоскости конца сбега резьбы
трубы.
2) Lc = L4 - 28,58 мм для резьб с шагом 3,175 мм.
3) Относится к соединениям из сталей групп
прочности ниже М по ГОСТ 632.
4) Относится к соединениям из сталей групп
прочности М и выше.
5) Относится к соединениям из сталей групп
прочности ниже Д.
6) Относится к соединениям из сталей групп
прочности Д и выше.
4.2.3 Основные размеры
закругленной треугольной резьбы насосно-компрессорных труб должны
соответствовать указанным на рисунке 4 и в таблице 7 для
гладких труб, таблице 8 - для труб с высаженными наружу концами и
таблице 9
- для безмуфтовых труб (с соединениями типа «интеграл»).
Таблица 7 - Размеры закругленной
треугольной резьбы гладких насосно-компрессорных труб
Размеры в миллиметрах
|
Обозначение
размера резьбы (наружный диаметр трубы D)
|
Наружный диаметр резьбы трубы D4
|
Число витков резьбы на 25,4 мм
|
Шаг резьбы Р
|
Длина от торца трубы до плоскости свинчивания от руки L1* мм
|
Эффективная длина резьбы L2*
|
|
мм
|
дюймы
|
|
26,7
|
1,050
|
26,7
|
10
|
2,54
|
11,38
|
23,50
|
|
33,4
|
1,315
|
33,4
|
10
|
2,54
|
12,17
|
24,28
|
|
42,2
|
1,660
|
42,2
|
10
|
2,54
|
15,34
|
27,46
|
|
48,3
|
1,900
|
48,3
|
10
|
2,54
|
18,52
|
30,63
|
|
60,3
|
2 3/8
|
60,3
|
10
|
2,54
|
24,87
|
36,98
|
|
73,0
|
2 7/8
|
73,0
|
10
|
2,54
|
35,99
|
48,11
|
|
88,9
|
3 1/2
|
88,9
|
10
|
2,54
|
42,34
|
54,46
|
|
101,6
|
4
|
101,6
|
8
|
3,175
|
40,41
|
54,36
|
|
114,3
|
4 1/2
|
114,3
|
8
|
3,175
|
45,19
|
59,13
|
Продолжение таблицы 7
Размеры в миллиметрах
|
Обозначение размера
резьбы (наружный диаметр трубы D)
|
Общая длина резьбы
трубы до конца сбега L4
|
Средний диаметр в
плоскости свинчивания от руки E1*
|
Средний диаметр резьбы
в основной плоскости1) E7
|
Длина от торца трубы до
середины муфты при механическом свинчивании J*
|
Длина от торца муфты до
плоскости свинчивания от руки М*
|
|
мм
|
дюймы
|
|
26,7
|
1,050
|
27,79
|
25,102
|
25,334
|
12,7
|
11,33
|
|
33,4
|
1,315
|
28,58
|
31,833
|
32,065
|
11,33
|
|
42,2
|
1,660
|
31,75
|
40,596
|
40,828
|
11,33
|
|
48,3
|
1,900
|
34,92
|
46,692
|
46,924
|
11,33
|
|
60,3
|
2 3/8
|
41,28
|
58,757
|
58,989
|
11,33
|
|
73,0
|
2 7/8
|
52,40
|
71,457
|
71,689
|
11,33
|
|
88,9
|
3 1/2
|
58,75
|
87,332
|
87,564
|
11,33
|
|
101,6
|
4
|
60,32
|
99,414
|
99,866
|
13,56
|
|
114,3
|
4 1/2
|
65,10
|
112,114
|
112,566
|
13,56
|
Окончание таблицы 7
Размеры в миллиметрах
|
Обозначение размера резьбы
(наружный диаметр трубы D)
|
Диаметр выточки муфты Q
|
Глубина выточки муфты q
|
Натяг при свинчивании
от руки А
|
Минимальная длина
резьбы с полной вершиной, от торца трубы Lc2)
|
|
|
обороты резьбы
|
мм
|
|
|
мм
|
дюймы
|
|
|
26,7
|
1,050
|
28,3
|
7,9
|
2
|
5,1
|
7,62
|
|
|
33,4
|
1,315
|
35,0
|
7,9
|
5,1
|
7,62
|
|
|
42,2
|
1,660
|
43,8
|
7,9
|
5,1
|
8,89
|
|
|
48,3
|
1,900
|
49,9
|
7,9
|
5,1
|
12,06
|
|
|
60,3
|
2 3/8
|
61,9
|
7,9
|
5,1
|
18,42
|
|
|
73,0
|
2 7/8
|
74,6
|
7,9
|
5,1
|
29,54
|
|
|
88,9
|
3 1/2
|
90,5
|
7,9
|
5,1
|
35,89
|
|
|
101,6
|
4
|
103,2
|
9,5
|
6,3
|
34,92
|
|
|
114,3
|
4 1/2
|
115,9
|
9,5
|
6,3
|
39,70
|
|
* Размеры
для справок.
1) Основная плоскость расположена на расстоянии g = 12,7 мм от плоскости конца сбега резьбы
трубы.
2) Lc = L4 -
22,86 мм - для резьбы с шагом 2,54 мм, но не менее 7,62 мм.
Lc = L4 - 25,40 мм - для резьбы с шагом 3,175 мм.
Таблица 8 - Размеры закругленной
треугольной резьбы насосно-компрессорных труб с высаженными наружу концами
Размеры в миллиметрах
|
Обозначение
размера резьбы (наружный диаметр трубы D)
|
Наружный диаметр резьбы трубы D4
|
Число витков резьбы на 25,4 мм
|
Шаг резьбы Р
|
Длина от торца трубы до плоскости свинчивания от руки L1*
|
Эффективная длина резьбы L2*
|
|
мм
|
дюймы
|
|
26,7
|
1,050
|
33,4
|
10
|
2,54
|
12,17
|
24,28
|
|
33,4
|
1,315
|
37,3
|
10
|
2,54
|
15,34
|
27,46
|
|
42,2
|
1,660
|
46,0
|
10
|
2,54
|
18,52
|
30,63
|
|
48,3
|
1,900
|
53,2
|
10
|
2,54
|
20,12
|
32,23
|
|
60,3
|
2 3/8
|
65,9
|
8
|
3,175
|
29,31
|
43,26
|
|
73,0
|
2 7/8
|
78,6
|
8
|
3,175
|
34,06
|
48,01
|
|
88,9
|
3 1/2
|
95,2
|
8
|
3,175
|
40,41
|
54,36
|
|
101,6
|
4
|
108,0
|
8
|
3,175
|
43,59
|
57,53
|
|
114,3
|
4 1/2
|
120,6
|
8
|
3,175
|
46,76
|
60,71
|
Продолжение таблицы 8
Размеры в миллиметрах
|
Обозначение размера
резьбы (наружный диаметр трубы D)
|
Общая длина резьбы
трубы до конца сбега L4
|
Средний диаметр в
плоскости свинчивания от руки E1*
|
Средний диаметр резьбы
в основной плоскости Е7
|
Длина от торца трубы до
середины муфты при механическом свинчивании J*
|
Длина от торца муфты до
плоскости свинчивания от руки М*
|
|
мм
|
дюймы
|
|
26,7
|
1,050
|
28,58
|
31,833
|
32,065
|
12,7
|
11,33
|
|
33,4
|
1,315
|
31,75
|
35,739
|
35,970
|
11,33
|
|
42,2
|
1,660
|
34,92
|
44,470
|
44,701
|
11,33
|
|
48,3
|
1,900
|
36,53
|
51,614
|
51,845
|
11,33
|
|
60,3
|
2 3/8
|
49,23
|
63,697
|
64,148
|
13,56
|
|
73,0
|
2 7/8
|
53,98
|
76,397
|
76,848
|
13,56
|
|
88,9
|
3 1/2
|
60,32
|
93,064
|
93,516
|
13,56
|
|
101,6
|
4
|
63,50
|
105,764
|
106,216
|
13,56
|
|
114,3
|
4 1/2
|
66,68
|
118,464
|
118,916
|
13,56
|
Окончание таблицы 8
Размеры в миллиметрах
|
Обозначение размера
резьбы (наружный диаметр трубы D)
|
Диаметр выточки муфты Q
|
Глубина выточки муфты q
|
Натяг при свинчивании
от руки1) А
|
Минимальная длина
резьбы с полной вершиной, от торца трубы Lc2)
|
|
|
обороты резьбы
|
мм
|
|
|
мм
|
дюймы
|
|
|
26,7
|
1,050
|
35,0
|
7,9
|
2
|
5,1
|
7,62
|
|
|
33,4
|
1,315
|
38,9
|
7,9
|
5,1
|
8,89
|
|
|
42,2
|
1,660
|
47,6
|
7,9
|
5,1
|
12,06
|
|
|
48,3
|
1,900
|
54,8
|
7,9
|
5,1
|
13,67
|
|
|
60,3
|
2 3/8
|
67,5
|
9,5
|
6,3
|
23,83
|
|
|
73,0
|
2 7/8
|
80,2
|
9,5
|
6,3
|
28,58
|
|
|
88,9
|
3 1/2
|
96,9
|
9,5
|
6,3
|
34,92
|
|
|
101,6
|
4
|
109,6
|
9,5
|
6,3
|
38,10
|
|
|
114,3
|
4 1/2
|
122,3
|
9,5
|
6,3
|
41,28
|
|
* Размеры для справок.
1) Основная плоскость расположена на расстоянии g = 12,7 мм от
плоскости конца сбега резьбы трубы.
2) Lc = L4 - 22,86 мм для резьбы с шагом 2,54 мм,
но не менее 7,62 мм.
Lc = L4 - 25,40 мм для резьбы с шагом 3,175 мм.
Таблица 9 - Размеры закругленной
треугольной резьбы безмуфтовых насосно-компрессорных труб соединений «интеграл»
Размеры в миллиметрах
|
Обозначение
размера резьбы (наружный диаметр трубы D)
|
Наружный диаметр резьбы трубы D4
|
Число витков резьбы на 25,4 мм
|
Шаг резьбы Р
|
Длина от торца трубы до
плоскости свинчивания от руки L1*
|
Эффективная длина резьбы L2*
|
|
мм
|
дюймы
|
|
33,4
|
1,050
|
33,4
|
10
|
2,54
|
12,17
|
24,28
|
|
42,2
|
1,315
|
42,2
|
15,34
|
27,46
|
|
48,3
|
1,660
|
48,3
|
18,52
|
30,63
|
|
52,4
|
1,900
|
53,2
|
20,12
|
32,23
|
Продолжение таблицы 9
Размеры в миллиметрах
|
Обозначение размера
резьбы (наружный диаметр трубы D)
|
Обшая длина резьбы
трубы до конца сбега L4
|
Средний диаметр в
плоскости свинчивания от руки E1*
|
Средний диаметр резьбы в основной плоскости1) E7
|
Длина от торца трубы до
середины муфты при механическом свинчивании J*
|
Длина от горца муфты до
плоскости свинчивания от руки M*
|
|
мм
|
дюймы
|
|
33,4
|
1,050
|
28,58
|
31,833
|
32,065
|
12,7
|
11,33
|
|
42,2
|
1,315
|
31,75
|
40,596
|
40,828
|
|
48,3
|
1,660
|
34,92
|
46,692
|
46,924
|
|
52,4
|
1,900
|
36,53
|
51,614
|
51,846
|
Окончание таблицы 9
Размеры в миллиметрах
|
Обозначение размера
резьбы (наружный диаметр трубы D)
|
Диаметр выточки муфты Q
|
Глубина выточки муфты q
|
Натяг при свинчивании
от руки А
|
Минимальная длина
резьбы с полной вершиной, от торца трубы Lc2)
|
|
|
обороты резьбы
|
мм
|
|
|
мм
|
дюймы
|
|
|
33,4
|
1,050
|
35,0
|
7,9
|
2
|
5,1
|
5,72
|
|
|
42,2
|
1,315
|
43,8
|
8,89
|
|
|
48,3
|
1,660
|
49,9
|
12,06
|
|
|
52,4
|
1,900
|
54,8
|
13,67
|
|
* Размеры для справок.
1) Основная плоскость расположена на расстоянии g = 12,7 мм от плоскости
конца сбега резьбы трубы.
2) Lc = L4 - 22,86 мм
для резьбы с шагом 2,54 мм.
4.2.4. Допуски и предельные
отклонения закругленной треугольной резьбы должны соответствовать указанным в
таблице 10
для обсадных труб и в таблице 11 - для насосно-компрессорных труб.
Таблица 10 - Предельные отклонения
закругленной треугольной резьбы обсадных труб1)
Размеры в миллиметрах
|
Элемент
резьбы
|
Предельные отклонения
|
|
Конусность
по среднему диаметру на длине 100 мм:
|
|
|
для наружной резьбы
|
+0,36
-0,22
|
|
для внутренней резьбы
|
+0,22
-0,36
|
|
Шаг
Р2):
|
|
|
на длине 25,4 мм
|
±0,076
|
|
суммарный
|
±0,152
|
|
Высота
профиля hs и hn
|
+0,051
-0,102
|
|
Угол
профиля
|
±1°30’
|
|
Угол
наклона боковой стороны профиля
|
±1°
|
|
Длина
L4 (для наружной
резьбы)3)
|
±1Р
|
|
Угол
фаски на заходном витке
|
+5°
0
|
|
Натяг
А
|
±1Р
|
|
Диаметр
Q и глубина q выточки муфты
|
+0,79
0
|
1) Допуски относятся к наружной и
внутренней резьбам, исключая случаи, оговоренные особо.
2) Для труб (наружной резьбы) допуск шага на длине
25,4 мм есть наибольшая допустимая погрешность шага на любом отрезке 25,4 мм в
пределах длины L4
- g. Допуск на
суммарный шаг есть наибольшая допустимая погрешность шага на всей длине L4 - g. Для внутренней резьбы
шаг измеряют в пределах длины от выточки до плоскости, расположенной от
середины муфты на расстоянии J
плюс один шаг резьбы.
3) Длина L4 считается
в допуске, если расстояние от торца трубы до конца сбега резьбы, измеренное в
сечении с максимальным наружным диаметром трубы, будет не менее минимально
допустимой длины L4
или расстояние от торца трубы до конца сбега резьбы, измеренное в сечении с
минимальным наружным диаметром трубы, будет не более максимально допустимой длины
L4.
Таблица 11 - Предельные отклонения
закругленной треугольной резьбы насосно-компрессорных труб1)
Размеры в миллиметрах
|
Элемент
резьбы
|
Предельные отклонения
|
|
Конусность
по среднему диаметру на длине 100 мм:
|
|
|
для наружной резьбы
|
+0,36
-0,22
|
|
для внутренней резьбы
|
+0,22
-0,36
|
|
Шаг
Р2):
|
|
|
на длине 25,4 мм
|
±0,076
|
|
суммарный
|
±0,152
|
|
Высота
профиля hs и hn
|
+0,051
-0,102
|
|
Угол
профиля
|
±1°30
|
|
Угол
наклона боковой стороны профиля
|
±Г
|
|
Длина
L4 (для наружной
резьбы)3):
|
|
|
для резьбы с шагом 3,175 мм
|
±1Р
|
|
для резьбы с шагом 2,54 мм:
|
|
|
трубы с высаженными наружу
концами
|
+1,5P
-0,75P
|
|
трубы гладкие
|
±1,5Р
|
|
Угол
фаски на заходном витке
|
+5°
0
|
|
Натяг
А
|
±1Р
|
1) Допуски относятся к наружной и
внутренней резьбам, исключая случаи, оговоренные особо.
2)
Для труб (наружной резьбы) допуск шага на длине 25,4 мм есть наибольшая
допустимая погрешность шага на любом отрезке 25,4 мм в пределах длины L4 - g. Допуск на суммарный
шаг есть наибольшая допустимая погрешность шага на всей длине L4 - g. Для внутренней резьбы
шаг измеряют в пределах длины от выточки до плоскости, расположенной от
середины муфты на расстоянии J
плюс один шаг резьбы.
3)
Длина L4
считается в допуске, если расстояние от торца трубы до конца сбега резьбы,
измеренное в сечении с максимальным наружным диаметром трубы, будет не менее
минимально допустимой длины L4
или если расстояние от торца трубы до конца сбега резьбы, измеренное в
сечении с минимальным наружным диаметром трубы, будет не более максимально
допустимой длины L4.
4.3 Упорная резьба обсадных труб
4.3.1 Номинальный профиль
упорной резьбы обсадных труб и размеры его элементов должны соответствовать
указанным на рисунке 5 для резьбы от 114,3 до 340,1 мм и на рисунке 6 - для
резьбы 406,4 мм и более.
Примечание
- В ГОСТ
632 этот тип резьбы называется трапецеидальной. Наименование резьбы,
установленное в настоящем стандарте, соответствует термину «батресс» (buttress) в стандартах ИСО и API, и классификации типов
резьб по ГОСТ
11708.

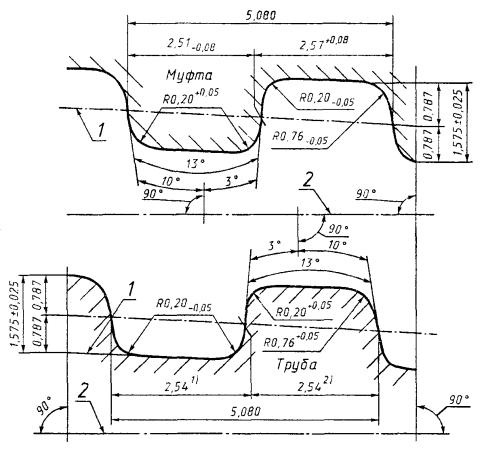

1 - средняя линия (линия средних диаметров резьбы); 2 - ось резьбы
1) Предельные отклонения ширины канавки
по средней линии: для размера 193,7 мм и менее +0,08 мм; для размера 219,1 мм и
более +0,13 мм,
2) Предельные отклонения ширины выступа по средней
линии для размера 193,7 мм и менее - минус 0,08 мм; для размера 219,1 мм и
более - минус 0,13 мм
Конусность резьбы 1:16.
Вершины и впадины резьбы параллельны образующей конуса.

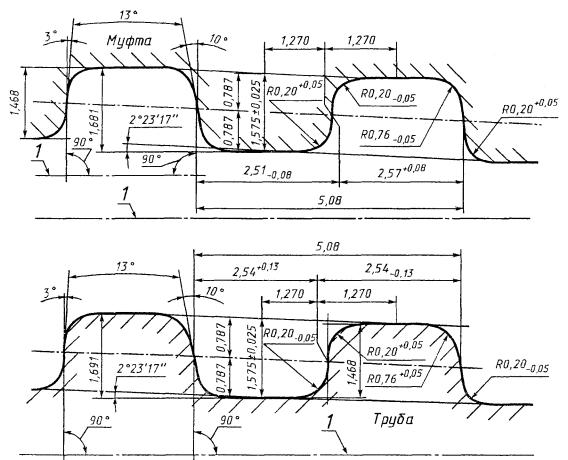

Рисунок 5 - Профиль упорной
резьбы обсадных труб для размеров от 114,3 до 339,7 мм
1 - ось резьбы
Конусность резьбы 1:12.
Вершины и впадины резьбы параллельны оси конуса
Рисунок 6 - Профиль упорной
резьбы обсадных труб для размеров от 406,4 мм и более
Примечание
к рисункам 5
и 6.
Предельные отклонения радиусов закруглений, толщины витка и ширины впадины
резьбы являются исходными при проектировании резьбообразующего инструмента и не
подлежат обязательному контролю, если это не оговорено особо.
4.3.2 Основные размеры
упорной резьбы на рисунке 7 и в таблице 12, допуски и предельные
отклонения - на рисунках 5 и 6 и в
таблице 13.

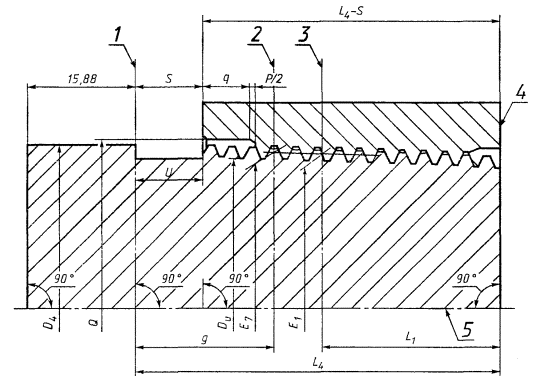

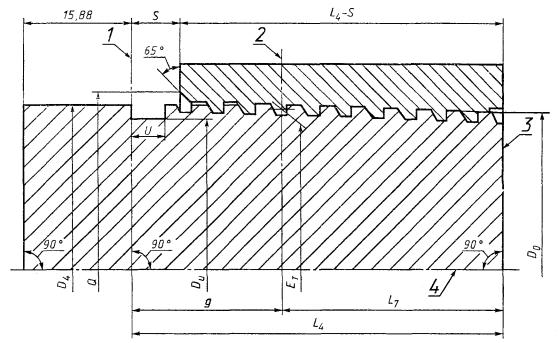

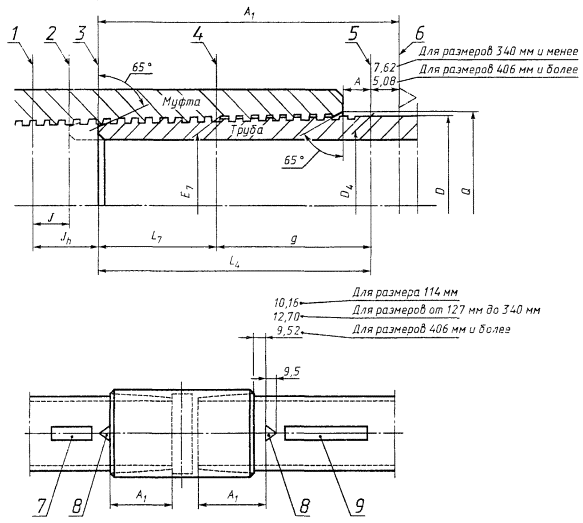

1 - плоскость середины муфты; 2 - торец трубы при механическом
свинчивании; 3 - торец трубы при свинчивании от руки; 4 -
основная плоскость; 5 - плоскость последней риски на трубе; 6 -
плоскость основания треугольного клейма; 7 - цветная полоса размером 25´102 мм, нанесенная у конца трубы со стороны
муфты, навинченной на заводе; 8 - треугольное клеймо; 9 - цветная
полоса размером 25´610 мм, нанесенная у конца трубы,
свинчиваемого с муфтой в промысловых условиях
Рисунок 7 - Основные размеры
упорной резьбы обсадных труб
Примечание - Торец муфты перемещается в пределах одного
оборота до основания треугольного клейма 8 (высота треугольника равна
9,5 мм) при свинчивании механическим способом с минимальным усилием и до
вершины треугольного клейма при свинчивании с максимальным усилием.
Таблица 12 - Размеры упорной резьбы
обсадных труб
Размеры в миллиметрах
|
Обозначение
размера резьбы (наружный диаметр трубы D)
|
Наружный диаметр резьбы трубы1) D4
|
Число витков резьбы на 25,4 мм
|
Шаг резьбы Р
|
Расстояние от основной плоскости до конца сбега резьбы g
|
Длина резьбы с полным профилем L7
|
Общая длина резьбы до конца выхода резьбы L4
|
|
мм
|
дюймы
|
|
114,3
|
4 1/2
|
114,7
|
5
|
5,08
|
50,39
|
42,00
|
92,39
|
|
127,0
|
5
|
127,4
|
50,39
|
45,17
|
95,57
|
|
139,7
|
5 1/2
|
| |
