ГОСУДАРСТВЕННЫЙ СТАНДАРТ
СОЮЗА ССР АППАРАТУРА ОСНОВНЫЕ ПОЛОЖЕНИЯ ГОСТ 26344.0-84 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО СТАНДАРТАМ Москва ГОСУДАРСТВЕННЫЙ
СТАНДАРТ СОЮЗА ССР
Постановлением
Государственного комитета СССР по стандартам от 11 декабря 1984 г. № 4213 срок
введения в действие установлен с 01.01.86 Настоящий стандарт
распространяется на аппаратуру ядерного приборостроения, используемую для
контроля, управления и защиты ядерных реакторов и контроля радиационной
безопасности на атомных станциях: атомных электростанциях, атомных станциях
теплоснабжения, атомных теплоэлектроцентралях (далее - аппаратура ЯП для АС), и
устанавливает состав, выполняемые функции, общие характеристики аппаратуры ЯП
для АС, а также состав и структуру комплекса стандартов, распространяющихся на
аппаратуру ЯП для АС, и его связь с другими системами стандартов, с подчиненной
нормативно-технической документацией (НТД). Термины, используемые в
стандарте, и их пояснения приведены в справочном приложении. 1. ОБЩИЕ ПОЛОЖЕНИЯ
1.1. Комплекс стандартов на
аппаратуру ЯП для АС имеет следующую иерархическую трехуровневую структуру

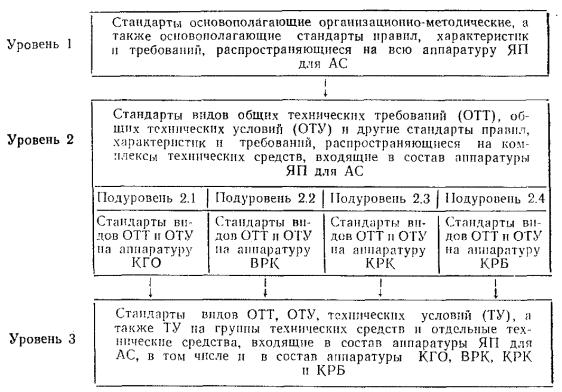

(схема). 1.2. Стандарты уровня 1
создают единую систему нормирования технических требований ко всей аппаратуре
ЯП для АС и устанавливают общие требования к НТД других уровней. Стандарты уровня 1
устанавливают: основные положения комплекса
стандартов; термины и определения; классификацию по целевому и
функциональному назначению; показатели качества; методы расчета и
проектирования; общие технические
требования; условия эксплуатации и
группы исполнения; требования безопасности. Аппаратура ЯП для АС должна
состоять из следующих основных комплексов технических средств (КТС): аппаратуры контроля
герметичности (состояния) оболочек тепловыделяющих элементов ядерных реакторов
(аппаратура КГО (КСО) (подуровень 2.1); аппаратуры внутриреакторного
контроля (аппаратура ВРК) (подуровень 2.2); аппаратуры контроля
нейтронного потока, контроля реакторной кинетики (аппаратура КНП (КРК))
(подуровень 2.3); аппаратуры контроля радиационной
безопасности на АС (аппаратура КРБ) (подуровень 2.4). Стандарты подуровней 2.1,
2.2, 2.3, 2.4 устанавливают: основные положения для
аппаратуры КГО (КСО), ВРК, КРК, КРБ; состав и структуру
аппаратуры КГО (КСО), ВРК, КРК, КРБ; типы и основные параметры
аппаратуры КГО (КСО), ВРК, КРК, КРБ; общие технические
требования, специфичные для аппаратуры КГО (КСО), ВРК, КРК, КРБ; методы испытаний аппаратуры
КГО (КСО), ВРК, КРК, КРБ; методы поверки и методики
метрологической аттестации аппаратуры КГО (КСО), ВРК, КРК, КРБ. Допускается разработка
стандартов, объединяющих требования для двух или более комплексов технических
средств. (Измененная редакция, Изм. № 1). 1.4. В стандартах вида ТУ
или ТУ уровня 3 должны
конкретизироваться правила, характеристики и требования стандартов уровня 1 и
подуровней 2.1, 2.2, 2.3, 2.4 для обеспечения необходимого качества технических
средств, входящих в состав аппаратуры КГО (КСО), ВРК, КРК и КРБ. (Измененная редакция, Изм. № 1). 1.5. Стандарты на аппаратуру
ЯП для АС должны быть увязаны с требованиями распространяющихся на аппаратуру
для АС международных документов МЭК, МАГАТЭ, ИСО, нормативных документов
Госатомэнергонадзора СССР и нормативно-технических документов на АСУ ТП АС, а
также с требованиями государственных систем стандартов (СПКП, ГСИ, ССБТ, в
области охраны природы, технической эстетики и др.). (Новая редакция, Изм. № 1). 1.6. Стандарты уровня 2
должны соответствовать требованиям стандартов систем: ГСИ - при нормировании,
выборе и установлении метрологических характеристик и конкретизации общих
технических требований для аппаратуры КГО (КСО), ВРК, КРК, КРБ и для отдельных
технических средств, входящих в ее состав; ССНТ, ССБТ, КСОТТ, КСКК,
системе стандартов в области охраны природы и улучшения использования природных
ресурсов - в части установления конкретных показателей для аппаратуры КГО
(КСО), ВРК, КРК, КРБ. (Измененная редакция, Изм. № 1). 1.7. Стандарты подуровней
2.1, 2.2 должны соответствовать требованиям НТД на автоматизированные системы
управления технологическими процессами (АСУ ТП). 1.8. Стандарты и ТУ уровня 3
должны соответствовать требованиям стандартов ГСИ, ССНТ, ЕСЗКС, ССБТ, КСОТТ,
КСКК, СПКП, технической эстетики и эргономики - в части установления конкретных
показателей для отдельных технических средств (или их групп), входящих в состав
КТС. 2. СОСТАВ И СТРУКТУРА АППАРАТУРЫ
ЯП ДЛЯ АС
2.1. Состав аппаратуры ЯП
для АС - по п. 1.3. В состав каждого КТС (п. 1.3)
должны входить технические средства: первичного преобразования
информации; последующей обработки
информации; для вывода информации
оперативному персоналу и передачи ее между отдельными КТС АСУ ТП или в систему
управления и защиты (СУЗ) ядерного реактора. Примечания: 1. Допускается создание отдельных КТС без включения в их состав средств первичного преобразования информации. 2. В состав отдельных КТС могут входить средства накопления информации. 2.2. (Исключен, Изм. № 1). 2.3. Аппаратура КГО (КСО)
предназначена для получения данных о герметичности оболочек тепловыделяющих
элементов (твэлов) ядерного реактора. Аппаратура КГО (КСО) должна
выполнять одну или несколько следующих функций: измерение концентрации
реперных продуктов деления в теплоносителе с целью оценки возможной
разгерметизации твэлов; контроль динамики изменения
концентрации реперных продуктов деления; обнаружение района активной
зоны, содержащего негерметичные твэлы; выявление тепловыделяющих
сборок (ТВС) или групп ТВС с негерметичными твэлами; определение характера и
(или) степени негерметичности оболочек твэлов; контроль герметичности
оболочек выгруженных твэлов (без контроля глубины выгорания топлива). (Измененная редакция, Изм. № 1). 2.4. Аппаратура ВРК
предназначена для получения данных об основных параметрах активной зоны
ядерного реактора. Аппаратура ВРК должна
выполнять одну или несколько следующих функций: контроль за общим
энерговыделением и распределением его в активной зоне; контроль за распределением
плотности потока нейтронов; контроль за распределением
температуры теплоносителя на выходе из активной зоны с оценкой запасов до
кризиса теплообмена; контроль за распределением
температуры в замедлителе нейтронов и в основных элементах металлоконструкций; определение (оценка)
тепловой мощности ядерного реактора; определение степени
выгорания топлива по ТВС с оценкой накопления в них шлаков. 2.5. Аппаратура КРК
предназначена для контроля параметров и характеристик ядерного реактора для
целей управления и защиты в подкритическом состоянии, переходном, стационарном
и аварийном режимах, при загрузке (перегрузке) топлива. Аппаратура КРК должна
выполнять одну или несколько следующих функций: относительное измерение
физической мощности ядерного реактора; измерение периода или
времени удвоения физической мощности ядерного реактора; измерение реактивности
ядерного реактора. (Измененная редакция, Изм. № 1). 2.6. Аппаратура КРБ
предназначена для измерения и контроля характеристик ионизирующих излучений и
их полей, характеристик источников ионизирующих излучений, а также параметров
взаимодействия ионизирующих излучений со средой (по ГОСТ
15484-81). Аппаратура КРБ должна
выполнять одну или несколько следующих функций: контроль радиоактивного
загрязнения и полей ионизирующих излучений основных технологических контуров
АС; контроль радиоактивного
загрязнения и полей ионизирующих излучений в производственных помещениях АС; индивидуальный контроль за
внешним и внутренним облучением персонала; контроль за жидкими сбросами
и газообразными и аэрозольными выбросами АС; контроль радиоактивного
загрязнения грузов и транспорта, выезжающего с территории АС, кожных покровов и
одежды персонала при выходе с АС; контроль радиоактивного
загрязнения и полей ионизирующих излучений в санитарно-защитной зоне и зоне
наблюдения АС. 3. ОБЩИЕ ХАРАКТЕРИСТИКИ
АППАРАТУРЫ ЯП ДЛЯ АС
3.1. КТС по п. 1.3
настоящего стандарта должны обеспечивать возможность создания
объектно-ориентированных комплексов технических средств (ООКТС). (Новая редакция, Изм. № 1). 3.2. КТС должны
соответствовать требованиям настоящего стандарта, а также требованиям,
установленным по согласованию между разработчиком и заказчиком конкретного ООКТС. 3.3. КТС должны допускать
возможность их модернизации и дальнейшего развития в целях расширения
функциональных возможностей аппаратуры ЯП для АС в целом. 3.4. КТС должны иметь общие
ТУ в случае, если отдельные технические средства применяются только в составе
данного КТС. 3.5., 3.6. (Исключены, Изм. № 1). 3.7. Вид и параметры
интерфейсов, используемых в аппаратуре ЯП для АС, устанавливаются по
согласованию между разработчиком и заказчиком и указываются в технической
документации на - ООКТС. (Новая редакция, Изм. № 1). 3.8. (Исключен, Изм. № 1). 3.9. Параметры входных и
выходных сигналов технических средств, входящих в ООКТС, должны соответствовать
требованиям ГОСТ
26.011-80, ГОСТ
26.013-81, ГОСТ
26.014-81. 3.10. Питание технических
средств, входящих в состав ООКТС, должно осуществляться от источников питания
по ГОСТ
12997-84. Питание технических средств, осуществляющих функции управления и
защиты ядерных реакторов, должно соответствовать требованиям «Правил ядерной
безопасности АС» (ПБЯ-04-74), утвержденных Госатомнадзором. 3.11. Требования по устойчивости
аппаратуры ЯП для АС к синусоидальным вибрациям должны соответствовать группе
Л1 или N1 по ГОСТ 12997-84.
В технически обоснованных случаях аппаратура ЯП для АС должна иметь
сейсмоустойчивое исполнение. Числовые значения внешних воздействующих факторов
должны устанавливать в соответствии с акселерограммами площадки АС, на которой
предполагается использование аппаратуры, по согласованию между разработчиком и
заказчиком аппаратуры. (Измененная редакция, Изм. № 1). 3.12. Требования по
устойчивости к воздействию температуры и влажности окружающей среды для
аппаратуры ЯП для АС должны быть не ниже, чем требования к группам исполнения В1 или В4 по ГОСТ 12997-84
и устанавливаться по согласованию между разработчиком и заказчиком аппаратуры
ЯП для АС. 3.13. Требования по
устойчивости к воздействию температуры и влажности для технических средств
первичного преобразования информации (блоков и устройств детектирования,
устройств предварительной обработки информации), располагаемых в помещениях с
повышенной температурой и влажностью, должны устанавливать по согласованию
между разработчиком и заказчиком аппаратуры ЯП для АС. 3.14. По устойчивости к
воздействию атмосферного давления аппаратура ЯП для АС должна соответствовать
требованиям группы исполнения Р1 или Р3 по ГОСТ 12997-64. 3.15. Аппаратура ЯП для АС
должна быть устойчивой к воздействию внешних электрических и магнитных полей. Допустимые значения
напряженностей должны быть: не более 5 кВ/м -
электрического поля; не более 400 А/м -
магнитного поля. 3.16. Аппаратура ЯП для АС и
используемые при ее изготовлении комплектующие изделия, узлы, детали, материалы
и полуфабрикаты должны удовлетворять требованиям межведомственных «Специальных
условий поставки оборудования, приборов, материалов для объектов атомной
энергетики», утвержденных Бюро Совета Министров СССР по машиностроению. (Новая редакция, Изм. № 1). 3.17. Номенклатура
показателей качества аппаратуры ЯП для АС должна соответствовать ГОСТ
4.59-79 и НТД, действующей в ЯП и устанавливающей номенклатуру показателей
качества. 3.18. Номенклатура и
значения показателей надежности аппаратуры ЯП для АС должны быть согласованы
между разработчиком и заказчиком аппаратуры и устанавливаться исходя из: требований по надежности ко
всей совокупности технических средств АС, составной частью которой является
аппаратура ЯП для АС; назначения аппаратуры ЯП для
АС; предполагаемой структуры
аппаратуры ЯП для АС; условий эксплуатации и
режима работы аппаратуры ЯП для АС; экономических затрат,
связанных с обеспечением
надежности. 3.19. В ООКТС должны входить
технические средства, необходимые для наладки и проверки работоспособности при
эксплуатации всех технических средств, входящих в ООКТС. 3.20. При работе с аппаратурой ЯП для АС должны
соблюдаться «Общие положения обеспечения безопасности атомных станций при
проектировании, сооружении и эксплуатации ОПБ-88»,
утвержденные Госкомитетом по использованию атомной энергии СССР, «Санитарные
правила проектирования и эксплуатации атомных электростанций СП АЭС-79»,
утвержденные Минздравом СССР, «Правила ядерной безопасности для атомных
станций», «Основные санитарные правила работы с радиоактивными веществами и
другими источниками ионизирующих излучений ОСП-72/87»,
утвержденные Минздравом СССР, «Правила технической эксплуатации
электроустановок потребителей» и «Правила техники безопасности при эксплуатации
электроустановок
потребителей», утвержденные Госэнергонадзором. (Измененная редакция, Изм. № 1). 3.21. Требования к
аппаратуре ЯП для АС, не установленные в настоящем стандарте, допускается
устанавливать в НТД на конкретный ООКТС. ПРИЛОЖЕНИЕ
Справочное Термины, используемые в
стандарте, и их пояснения
СОДЕРЖАНИЕ
|
|
|
