ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР СИСТЕМА ПРОЕКТНОЙ ДОКУМЕНТАЦИИ ДЛЯ
СТРОИТЕЛЬСТВА СВЯЗЬ И СИГНАЛИЗАЦИЯ РАБОЧИЕ ЧЕРТЕЖИ ГОСТ 21.603-80 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР МОСКВА РАЗРАБОТАН
Министерством промышленности средств связи ИСПОЛНИТЕЛИ: В. В. Зелионко (руководитель
темы); Р. Ю. Гуревич; Л. Е. Курзакова; Н. Ф. Маркова ВНЕСЕН Министерством промышленности средств
связи Зам. министра Г.И. Васильев УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением
Государственного комитета СССР по делам строительства от 31 октября 1980 г. №
172 ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
Постановлением
Государственного комитета СССР по делам строительства от 31 октября 1980 г. №
172 срок введения установлен с
01.07 1981 г. Несоблюдение
стандарта преследуется по закону Настоящий
стандарт устанавливает состав и правила оформления рабочих чертежей и
сигнализации для предприятий, зданий и сооружений всех отраслей промышленности
и народного хозяйства. 1. ОБЩИЕ ПОЛОЖЕНИЯ1.1.
Рабочие чертежи связи и сигнализации выполняют в соответствии с требованиями
настоящего стандарта и других стандартов системы проектной документации для
строительства. 1.2.
В состав рабочих чертежей связи и сигнализации входят: рабочие
чертежи, предназначенные для производства монтажных работ (основной комплект
рабочих чертежей марки СС); чертежи
общих видов нестандартных (нетиповых) конструкций; ведомость
потребности в материалах. 1.3.
В состав основного комплекта рабочих чертежей марки СС включают: общие
данные по рабочим чертежам; спецификацию; схемы
систем связи и сигнализации (далее именуются системами); планы
систем. 1.4.
Основной комплект рабочих чертежей марки CС допускается расчленять на части по
признакам, установленным ГОСТ 21.101-79, и по следующим дополнительным
признакам: по видам связи и сигнализации; по
составным частям систем связи и сигнализации (например: станционная часть,
линейная часть, наружные и внутренние сети); по
зданиям и сооружениям. В
этом случае в обозначение основных комплектов рабочих чертежей к марке СС
следует добавлять порядковый номер, например, СС1, СС2. 1.5.
Графические изображения оборудования, устройств, кабелей, проводов и других
элементов систем на схемах и планах выполняют в соответствии с ГОСТ 2.701-76. На
схемах и планах систем, включающих изображения нескольких одинаковых элементов
(например: расположение сетей в помещениях, подключение проводов, аналогичная
установка оборудования), допускается выполнять полное изображение одного
элемента, а остальное - упрощено со ссылкой на полное изображение. Пример
выполнения схемы расположения с повторяющимися элементами сети приведен на

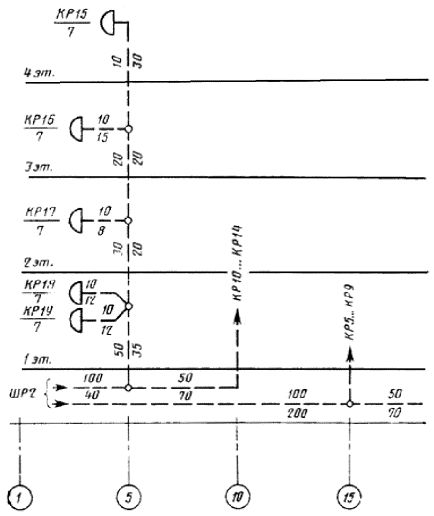

черт. 1. Схема расположения сетей по осям 10 и 15
аналогична расположению сети, показанной по оси 5. Черт.
1 2. ОБЩИЕ ДАННЫЕ ПО РАБОЧИМ ЧЕРТЕЖАМ2.1.
В общих указаниях, которые входят в состав общих данных по рабочим чертежам
марки СС, в дополнение к сведениям, предусмотренным ГОСТ
21.102-79, приводят: схемы,
разъясняющие основные принципы организации связи и сигнализации на объекте (при
необходимости); особые
требования к системам (например: обеспечение взрывобезопасности,
кислотостойкости); требования
к монтажу систем. 3. СПЕЦИФИКАЦИЯ3.1.

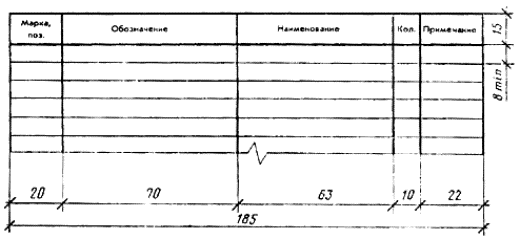

Спецификацию выполняют по форме 1, приведенной на черт. 2. 3.2.
Спецификация состоит из разделов, наименование которых определяется видами
связи и сигнализации. Наименование
каждого раздела указывают в виде заголовка в графе «Наименование» и
подчеркивают. 3.3.
Запись элементов в каждом разделе производят в следующей последовательности: станционное
оборудование; линейное
оборудование; абонентские
устройства; установочные
изделия и разъемы; кабели
и провода. Конструкция
и монтажные изделия, а также материалы записывают отдельными разделами после
разделов по видам связи. В
спецификацию не включают вспомогательные монтажные изделия и материалы. 3.4.
В графах спецификации указывают: в
графе «Марка, поз.» - условные марки или позиции элементов, принятые в рабочих
чертежах связи и сигнализации; в
графе «Обозначение» - обозначения основных документом или технических условий
на записываемые в спецификацию элементы (допускается, при необходимости,
указывать наименование завода - изготовителя этих элементов); в
графе «Наименование» - наименования и обозначения элементов в соответствии
основной надписью на основных документах или принятые в стандартах на эти
элементы; в
графе «Кол.» - количество элементов по рабочим чертежам связи и сигнализации; в
графе «Примечание» - дополнительные сведения, относящиеся к записанным в
спецификацию элементам. Черт.
2 4. СХЕМЫ СИСТЕМ4.1.
Общие требования 4.1.1.
Схемы систем выполняют в соответствии с требованиями ГОСТ 2.701-76, ГОСТ
2.702-75 и настоящего стандарта. 4.1.2.
В зависимости от видов связи и сигнализации в составе основного комплекта
рабочих чертежей марки СС разрабатывают: схемы
функциональные сетей телефонной связи; схемы
или таблицы (монтажные) соединений; схемы
расположения сетей; схемы
расположения телефонной канализации; схемы
расположения устройств. 4.1.3.
Допускается на схемах применять буквенные или буквенно-цифровые обозначения кабелей и проводов для определения
их функциональной принадлежности к виду
связи. 4.2.
Схемы функциональные сетей телефонной связи 4.2.1.
Схемы функциональные разрабатывают на станционную часть телефонной сети. На
схеме изображают: ступени
искания автоматической телефонной станции; съемные
приборы устанавливаемых стативов с указанием их количества; выходы
на другие станции и коммутаторные установки с указанием количества
межстанционных соединительных линий в каждом направлении. Для координатных станций на схеме приводят таблицы направлений, включаемых в поля
группового искания (черт. 3 и 4).
Черт.
3
Черт.
4 4.3.
Схемы или таблицы (монтажные) соединений 4.3.1.
Схемы или таблицы соединений разрабатывают на станционную часть систем. 4.3.2.
В схемах или таблицах соединений допускается приводить сведения о трассах и
способах прокладки кабелей. 4.3.3.
При разработке коммутационных соединений оборудования в дополнение к схемам или
таблицам соединений допускается разрабатывать схемы или таблицы подключений. 4.4.
Схемы расположения сетей 4.4.1.
Схемы расположения сетей разрабатывают на линейную часть систем. 4.4.2. На схеме расположения сетей указывают: оборудование,
его тип; кабели
и провода, их марки и длины в метрах, муфты кабельные; таблицы
занятости кабелей; номера
или наименования зданий (сооружений) по генеральному плану. Оборудованию
на схемах расположения допускается присваивать буквенно-цифровые обозначения. 4.4.3.
Схему расположения телефонной сети допускается разделять на схему расположения
магистральной сети и схему расположения распределительной сети. 4.4.4.

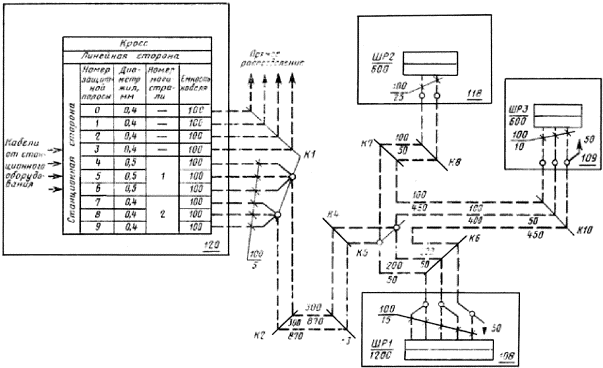

На схеме расположения магистральной сети указывают линейную часть кросса
телефонной станции, телефонные распределительные шкафы, магистральные кабели,
кабели передач между шкафами и кабели прямого распределения (черт. 5.) Черт. 5 К
схеме выполняют таблицы занятости кабелей, в которых указывают: количество
абонентских устройств по видам связи; количество
занятых пар; принятую
емкость кабеля на данном участке в парах; процент
запаса емкости кабеля. 4.4.5.
Схему расположения распределительной сети разрабатывают на каждый шкафной
район, здание или сооружение. 4.4.6.
На схеме расположения распределительной сети шкафного района (черт. 6)
приводят сведения в соответствии с п. 4.4.2. В
таблице указывают данные о распределении и занятости боксов в шкафу (например,
расположение и нумерацию магистральных, распределительных боксов и адрес

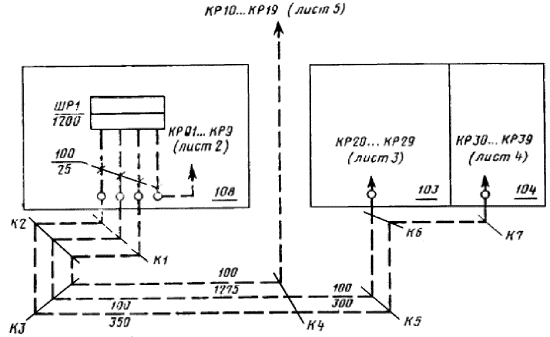

прокладки кабеля). Черт. 6 4.4.7. Распределительные сети на схемах расположения
указывают от распределительных шкафов или ввода в здание (сооружение) до

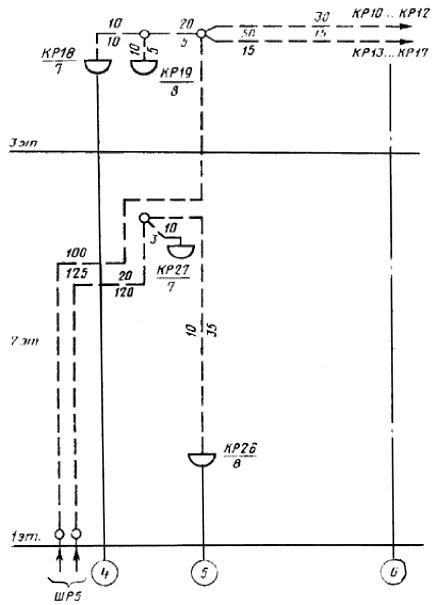

оконечных распределительных устройств (черт. 7). Черт. 7 Схему
расположения распределительной сети выполняют с учетом размещения абонентов в
здании или сооружении. Допускается
у распределительных устройств указывать их позиционное обозначение и количество
занятых пар. При
скрытой прокладке сетей на схеме расположения допускается показывать
абонентские линии и абонентские устройства, их количество и места установки. 4.4.8.
На схеме расположения воздушной линии связи указывают: профиль
и высоту опор, длины пролетов между ними; место
подвески проектируемых и существующих проводов; марки
проводов и тип системы уплотнения. 4.5.
Схема расположения телефонной канализации 4.5.1.
На схеме расположения телефонной канализации указывают: контуры
зданий или сооружений с учетом их взаимного расположения в соответствии с
генеральным планом; номер
или наименование зданий или сооружений; телефонную
канализацию, смотровые устройства, расстояния между ними и количество каналов. При
реконструкции на схеме указывают: количество
докладываемых каналов; тип
переоборудуемых смотровых устройств; сечения
телефонной канализации с указанием расположения кабелей в существующих и
докладываемых каналах. 4.6.
Схемы расположения устройств 4.6.1.
Схемы расположения устройств разрабатывают на станционную и линейную части
сетей телефонной связи, охранной и
пожарной сигнализации. 4.6.2.
На схемах расположения устройств автоматической телефонной связи указывают: коммутационные
рамки на кроссе, щите переключений с указанием наименования или номера рамок,
плат и других устройств; распределение
шнуровых комплектов, реле соединительных линий по стативам и включение их на
входы статива регистрового искания. 4.6.3.
Па схемах расположения устройств пожарной и охранной сигнализации указывают
сигнализаторы, датчики и другие устройства, кабели, провода и их марки. 5. ПЛАНЫ СИСТЕМ5.1.
Общие требования 5.1.1.
В зависимости от видов связи и сигнализации в составе основного комплекта
рабочих чертежей марки СС разрабатывают: планы
расположения оборудования; планы
расположения конструкций для установки оборудования, прокладки и крепления
кабелей; планы
расположения сетей; планы
расположения антенных устройств; планы
расположения контуров заземления; планы
расположения трасс телефонной канализации и подземных кабелей; планы
расположения трасс воздушных линий связи. 5.1.2.
Планы расположения оборудования, конструкций и сетей выполняют в масштабе 1:100
или 1:200; фрагменты планов - в масштабе 1:50 или 1:100; узлы - в масштабе
1:10, 1:20 или 1:50; узлы при детальном изображении в масштабе 1:2 или 1:5. При небольших зданиях, когда
выполнение фрагментов нецелесообразно, для планов принимают масштаб 1:50. Планы
расположения трасс телефонной канализации, воздушных линий связи, участков
трасс радиорелейной связи выполняют в масштабе генерального плана с
использованием его в качестве подосновы. 5.1.3.
Оборудованию, абонентским устройствам, установочным изделиям и конструкциям,
изображаемым на планах расположения, допускается присваивать цифровые
позиционные обозначения. Номера
позиций наносят на чертеже, как правило, один раз. На
планах указывают марку или номер по схеме соединений кабелей и проводов над их
изображением или на полках линий-выносок. 5.1.4. На планах расположения оборудования,
конструкции и сетей указывают: координационные
оси здания или сооружения и расстояния между ними (для жилых знаний -
расстояния между осями секций); стены,
перегородки, полы, проемы и отверстия в них, подпольные каналы и другие
строительные конструкции, предусмотренные для установки оборудования и
прокладки кабельных трасс; отметки
чистых полов этажей и основных площадок. 5.1.5.
Планы расположения оборудования и сетей при открытой прокладке кабелей
рекомендуется совмещать с планом расположения конструкций. 5.2.
Планы расположения оборудования 5.2.1.
Планы расположения оборудования разрабатывают в составе основных комплектов
рабочих чертежей станционных и линейных частей систем связи и сигнализации. 5.2.2.

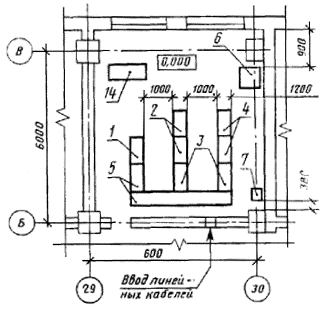

На планах расположения оборудования (черт. 8), кроме элементов, перечисленных в п. 5.1.4,
указывают: оборудование; расстояния
от составных частей оборудования до строительных конструкций помещения или
сооружения, с нанесением установочных размеров; размеры
эксплуатационных проходов; сведения
об используемом и демонтируемом оборудовании. 1. Поз. 6 и 7 закрепить на стене, отметка
низа приборов +1,300 от уровня
чистого пола помещения. 2. Общие технические требования к монтажу
см. - (номер чертежа). Черт. 8 Допускается указывать шифры или наименования оборудования в их изображении или рядом. 5.3.
Планы расположения конструкций для установки оборудования, прокладки и
крепления кабелей 5.3.1.

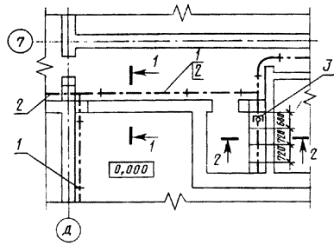

Планы расположения конструкций (черт. 9) разрабатывают в составе основных
комплектов рабочих чертежей станционных и линейных частей систем связи и
сигнализации. 1. Поз. 4, 5 и 6 приварить к контуру сопрягаемых поверхностей, катет шва 5 мм. 2. В местах прокладки труб через стены
предусмотреть проемы 500´500 мм, низ на отметке +1,500 от уровня
чистого пола помещения. Черт. 9 5.3.2.
На планах расположения конструкций, кроме элементов, перечисленных в п. 5.1.4,
указывают: стойки,
рамы, трубопроводы, лотки, полки и другие конструкции с установочными размерами
и привязками; сведения
об используемых и демонтируемых конструкциях. Допускается
на основных направлениях указывать сечения труб с проставлением количества
кабелей. 5.4.
Планы расположения сетей 5.4.1.
Планы расположения сетей разрабатывают в составе основного комплекта рабочих
чертежей линейной части систем связи и сигнализации (при необходимости). 5.4.2.
На планах расположения сетей, кроме элементов, перечисленных в п. 5.1.4,
указывают: распределительные
и абонентские устройства, кабели и провода, их типы, количество, марки и муфты
кабельные; способ
прокладки кабелей и проводов (по стене, в полу, в стояке, лотках, трубах); установочные
размеры и привязки. Сечения
трасс допускается указывать в таблице с проставлением количества кабелей,
порядка их размещения и способа прокладки. Участки
абонентских линий от оконечных распределительных устройств до абонентских
допускается не указывать. В этом случае около абонентских устройств указывают

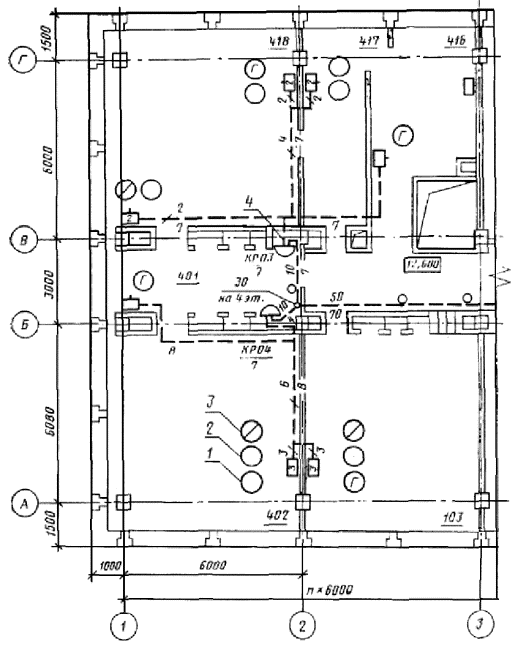

номер распределительного устройства, в которое они включаются. Пример
выполнения плана расположения телефонной сети приведен на черт. 10. 3-й
этаж Распределительные кабели проложить в полу, телефонные коробки установить на высоте 1,5 м от пола в шкафах, телефонные розетки установить в нишах; абонентские линии проложить в плинтусе. Черт. 10 5.5.
Планы расположения антенных устройств 5.5.1.
Планы расположения антенных устройств разрабатывают в составе основного
комплекта рабочих чертежей линейной части систем связи. 5.5.2.
На планах расположения антенных устройств указывают: антенную
опору с указанием установочных размеров и привязок; ввод
антенного фидера, способ его прокладки, установочные размеры и привязки. 5.6.
Планы расположения контуров заземления 5.6.1.
Планы расположения контуров заземления разрабатывают в составе основных
комплектов рабочих чертежей станционных и линейных частей систем связи и
сигнализации. 5.6.2.
На планах расположения внешних контуров заземления указывают: здания,
в которых размещено станционное оборудование, ввод заземления и здание, его
установочные размеры и привязки; расположение
электродов заземления, расстояния между ними, соединения между электродами;
назначение заземлений. План
расположения контуров заземления выполняют в масштабе генерального плана с
использованием его в качестве подосновы. 5.6.3.
На планах расположения внутренних контуров заземления, кроме элементов,
приведенных в п. 5.1.4, указывают расположение шин и щитков
заземления. План
расположения внутренних контуров заземления допускается совмещать с планом
расположения оборудования или конструкций. 5.7.
Планы расположения трасс телефонной
канализации и подземных кабелей 5.7.1.
Планы расположения трасс телефонной канализации и подземных кабелей
разрабатывают в составе основного комплекта рабочих чертежей линейной части
систем связи. 5.7.2.
На планах указывают: телефонную
канализацию; смотровые
устройства, их тип, номер, количество каналов; установочные
размеры вводов, всех угловых, разветвительных смотровых устройств и расстояния
между ними. 5.7.3.
При проектировании новой телефонной канализации на особо сложных участках
строительства (например, сложный рельеф, сложные пересечения с инженерными
сооружениями) разрабатывают продольный профиль по оси трассы. Для остальных
участков на пересечении с подземными коммуникациями, при докладке новых каналов
при реконструкции указывают поперечные разрезы трассы. На
продольном профиле указывают: поверхность
земли (проектную и натурную); пересекаемые
автомобильные дороги и железнодорожные пути; кюветы,
каналы, колонны эстакад воздушной прокладки; прилегающие
и пересекаемые наземные инженерные сооружения и коммуникации; отметки
уровней поверхности земли (проектные и натурные); отметки
верха и низа блока труб, дна телефонных колодцев; расстояния
между колодцами, номера колодцев, уклон и количество прокладываемых каналов. Цифровые
данные (отметки, уклон, длины участков) приводят в таблице, размещаемой под
изображением профиля. Отметки
указывают в узлах ответвлений трубопровода, в точках изменения уклона, углах
поворота трасс. 5.8.
Планы расположения трасс воздушных линий
связи 5.8.1.
Планы расположения трасс воздушных линий связи разрабатывают в составе
основного комплекта рабочих чертежей линейной части систем связи. 5.8.2.
На планах расположения трасс воздушных линий связи указывают: профили
воздушной линии; привязочные
размеры трассы к осям автомобильных или железных дорог; привязочные
размеры опор (указываются при наличии на трассе подземных коммуникаций). 6. ЧЕРТЕЖИ ОБЩИХ ВИДОВ НЕСТАНДАРТНЫХ (НЕТИПОВЫХ) КОНСТРУКЦИЙ6.1.
Чертежи общих видов нестандартных (нетиповых) конструкций выполняют в объеме,
необходимом для разработки конструкторской документации на стадии технического
задания по ГОСТ
2.103-68. 6.2.
Чертеж общего вида нестандартной (нетиповой) конструкции должен содержать: изображения конструкции (виды, разрезы, сечения), текстовые указания и надписи, необходимые для понимания устройства конструкции; наименования
составных частей конструкции (при необходимости); размеры
и другие наносимые на изображении данные; схему,
если она требуется. 6.3.
Изображения нестандартной (нетиповой) конструкции выполняют с максимальными
упрощениями. 6.4.
Наименования составных частей нестандартной (нетиповой) конструкции на чертеже
общего вида указывают на полках линий-выносок. 6.5.
В текстовых указаниях, помещаемых на чертеже общего вида нестандартной
(нетиповой) конструкции, приводят исходные данные, необходимые для разработки
технического задания (технические требования к разрабатываемой конструкции и
применяемым материалам, данные о рабочей среде, нагрузки на конструкцию,
требования к изготовлению, монтажу и окраске, особые требования к конструкции -
взрывобезопасность, кислотостойкость и др.). 6.6.
Чертежи общих видов нестандартных (нетиповых) конструкций выполняют в масштабе
1:5, 1:10, 1:20 или 1:50. 7. ВЕДОМОСТЬ ПОТРЕБНОСТИ В МАТЕРИАЛАХ7.1.
Ведомость потребности в материалах на системы связи и сигнализации выполняют по
ГОСТ
21.109-80. СОДЕРЖАНИЕ |
|
|
