СВАИ ЗАБИВНЫЕ ЖЕЛЕЗОБЕТОННЫЕ
СВАИ ПОЛЫЕ КРУГЛОГО СЕЧЕНИЯ
И СВАИ-ОБОЛОЧКИ ЖЕЛЕЗОБЕТОННЫЕ ЦЕЛЬНЫЕ С НЕНАПРЯГАЕМОЙ АРМАТУРОЙ
Конструкция и размеры
ГОСТ 19804.5-83
ИЗДАТЕЛЬСТВО СТАНДАРТОВ
МОСКВА
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
СВАИ ПОЛЫЕ КРУГЛОГО
СЕЧЕНИЯ И СВАИ-ОБОЛОЧКИ
ЖЕЛЕЗОБЕТОННЫЕ ЦЕЛЬНЫЕ С НЕНАПРЯГАЕМОЙ
АРМАТУРОЙ
Конструкция и размеры
Reinforced
concrete round hole piles and pile-shells.
Structure and dimensions
|
ГОСТ
19804.5-83
|
Постановлением
Государственного комитета СССР по делам строительства от 23 декабря 1982 г. №
296 срок введения установлен
с 01.07.83
Переиздание. Май 1995 г.
1. Настоящий стандарт
распространяется на железобетонные цельные полые сваи диаметром от 400 до 800
мм, сваи-оболочки диаметром от 1000 до 1600 мм с ненапрягаемой продольной
арматурой и устанавливает конструкцию и размеры полых свай круглого сечения,
свай-оболочек и арматурных изделий к ним.
2. Железобетонные цельные
полые сваи круглого сечения (далее - сваи) и сваи-оболочки с ненапрягаемой
продольной арматурой должны удовлетворять требованиям ГОСТ 19804-91 и
настоящего стандарта.
3. Сваи изготовляют с
закрытым нижним концом (с наконечником) или с открытым нижним концом (без
наконечника). Сваи-оболочки изготовляют с открытым нижним концом.
4. Обозначения марок свай и
свай-оболочек должны соответствовать указанным в ГОСТ 19804-91. Марки свай
с наконечником имеют в конце цифрового обозначения строчную букву «н», например
СК15-40н.
5. Форма, марки, номинальные
размеры свай и свай-оболочек, а также проектные марки бетона по прочности на
сжатие должны соответствовать указанным на черт.
1, 2 и в табл. 1.

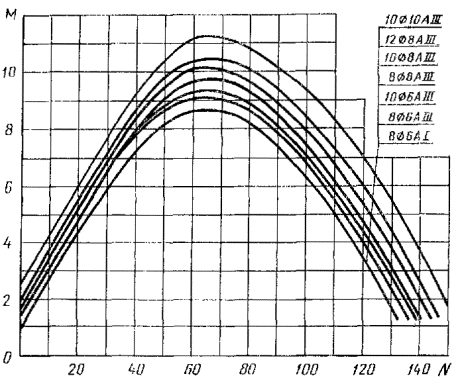

6. Условия расчета и
применения свай и свай-оболочек даны в приложении.
7. Марка бетона по прочности
на сжатие принимается в соответствии с требованиями ГОСТ 19804-91 и
настоящего стандарта.
8. Марки бетона по
морозостойкости и водонепроницаемости устанавливаются в соответствии с
требованиями ГОСТ 19804-91.
9. Обвалы бетона с
внутренней поверхности с обнажением арматуры не допускаются.
10. В качестве крупного и
мелкого заполнителей для бетона свай и свай-оболочек следует применять
фракционированный щебень из естественного камня и гравия с размерами фракций
10-20 мм и природный обогащенный песок, отвечающие требованиям ГОСТ 10268-80.
Применение гравия в качестве
крупного заполнителя не допускается.
11. Сваи и сваи-оболочки
армируются пространственными каркасами. В качестве продольной арматуры следует
применять горячекатаную арматурную сталь классов A-I и A-III по ГОСТ
5781-82.
Для поперечного армирования
следует применять проволоку класса B-I или Вр-I
диаметром 5 мм по ГОСТ
6727-80.
12. Арматурные каркасы
следует изготовлять на навивочно-сварочных станках. Спираль следует приваривать
к продольным стержням в каждом третьем пересечении или в каждом пересечении
через два витка на третий.
На расстоянии 0,5 м от
концов каркаса спираль должна быть приварена в каждом пересечении к продольным
стержням.

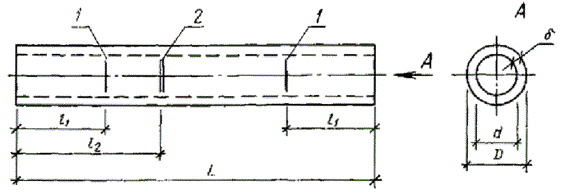

Свая
без наконечника и свая-оболочка
1 – место строповки при выемке из опалубки и
транспортировании (одинарная полоса); 2 – место строповки при подъеме на копер
(двойная полоса)
Черт. 1

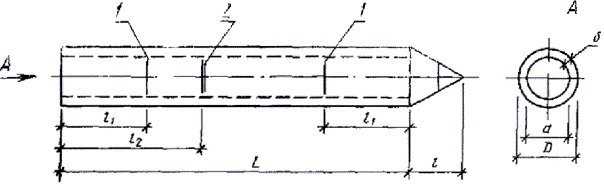

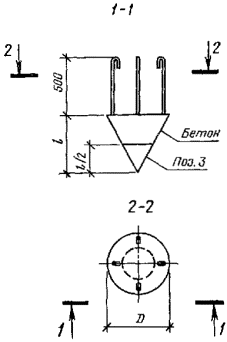

Свая с наконечником
1 – место строповки при выемке из опалубки и
транспортировании (одинарная полоса); 2 – место строповки при подъеме на копер
(двойная полоса)
Черт.
2
Таблица 1
|
Марка сваи и сваи-оболочки
|
Номинальные
размеры, мм
|
Проектная
марка бетона по прочности на сжатие
|
Объем
бетона (справочный), м3
|
Масса
сваи и сваи-оболочки (справочная), т
|
Расход
стали на одну сваю, сваю-оболочку, кг
|
|
L
|
l1
|
l2
|
l
|
D
|
d
|
d
|
|
СК4-40
|
4000
|
-
|
-
|
-
|
400
|
240
|
80
|
М300
|
0,32
|
0,80
|
19,2
|
|
СК4-40н
|
400
|
0,34
|
0,85
|
19,6
|
|
СК5-40
|
5000
|
-
|
0,40
|
1,00
|
22,2
|
|
СК5-40н
|
400
|
0,42
|
1,05
|
22,6
|
|
СК6-40
|
6000
|
1200
|
1800
|
-
|
0,48
|
1,21
|
25,2
|
|
СК6-40н
|
400
|
0,50
|
1,26
|
25,6
|
|
СК7-40
|
7000
|
1450
|
2100
|
-
|
0,56
|
1,41
|
31,2
|
|
СК7-40н
|
400
|
0,58
|
1,46
|
31,6
|
|
СК8-40
|
8000
|
1650
|
2400
|
-
|
0,64
|
1,61
|
35,0
|
|
СК8-40н
|
400
|
0,66
|
1,66
|
35,4
|
|
СК9-40
|
9000
|
1900
|
2650
|
-
|
0,72
|
1,81
|
38,3
|
|
CK9-40н
|
400
|
0,74
|
1,86
|
38,7
|
|
СК10-40
|
10000
|
2100
|
2900
|
-
|
0,80
|
2,01
|
46,2
|
|
СК10-40н
|
400
|
0,82
|
2,06
|
46,6
|
|
СК11-40
|
11000
|
2300
|
3200
|
-
|
0,88
|
2,21
|
50,0
|
|
СК11-40н
|
400
|
0,90
|
2,26
|
50,4
|
|
СК12-40
|
12000
|
2500
|
3500
|
-
|
0,96
|
2,41
|
65,2
|
|
СК12-40н
|
400
|
0,98
|
2,46
|
65,6
|
|
СК13-40
|
13000
|
2700
|
3800
|
-
|
1,04
|
2,61
|
70,0
|
|
СК13-40н
|
400
|
1,06
|
2,66
|
70,4
|
|
СК14-40
|
14000
|
2900
|
4100
|
-
|
1,12
|
2,81
|
85,8
|
|
СК14-40н
|
400
|
1,14
|
2,86
|
86,2
|
|
СК15-40
|
15000
|
3100
|
4400
|
-
|
1,20
|
3,01
|
91,5
|
|
СК15-40н
|
400
|
1,22
|
3,06
|
91,9
|
|
СК16-40
|
16000
|
3300
|
4700
|
-
|
1,29
|
3,22
|
109,6
|
|
СК16-40н
|
400
|
1,31
|
3,27
|
110,0
|
|
СК17-40
|
17000
|
3500
|
5000
|
-
|
1,37
|
3,42
|
140,7
|
|
СК17-40н
|
400
|
1,39
|
3,47
|
141,1
|
|
СК18-40
|
18000
|
3700
|
5300
|
-
|
1,45
|
3,62
|
148,5
|
|
СК18-40н
|
400
|
1,47
|
3,67
|
148,9
|
|
СК4-50
|
4000
|
-
|
-
|
-
|
500
|
340
|
0,42
|
1,06
|
26,0
|
|
СК4-50н
|
500
|
0,45
|
1,14
|
25,9
|
|
СК5-50
|
5000
|
-
|
-
|
-
|
0,53
|
1,32
|
29,8
|
|
СК5-50н
|
500
|
0,56
|
1,40
|
29,7
|
|
СК6-50
|
6000
|
1200
|
1800
|
-
|
0,63
|
1,58
|
33,8
|
|
СК6-50н
|
500
|
0,66
|
1,66
|
33,7
|
|
СК7-50
|
7000
|
1450
|
2100
|
-
|
0,74
|
1,85
|
37,7
|
|
СК7-50н
|
500
|
0,77
|
1,93
|
37,6
|
|
СК8-50
|
8000
|
1650
|
2400
|
-
|
0,84
|
2,11
|
41,9
|
|
СК8-50н
|
500
|
0,87
|
2,19
|
41,8
|
|
СК9-50
|
9000
|
1900
|
2650
|
-
|
0,95
|
2,37
|
45,7
|
|
СК9-50н
|
500
|
0,98
|
2,45
|
45,6
|
|
СК10-50
|
10000
|
2100
|
2900
|
-
|
1,06
|
2,64
|
54,1
|
|
СК10-50н
|
500
|
1,09
|
2,72
|
54,0
|
|
СК11-50
|
11000
|
2300
|
3200
|
-
|
1,16
|
2,90
|
58,4
|
|
СК11-50н
|
500
|
1,19
|
2,98
|
58,3
|
|
СК12-50
|
12000
|
2500
|
3500
|
-
|
1,27
|
3,16
|
74,0
|
|
СК12-50н
|
500
|
1,30
|
3,24
|
73,9
|
|
СК13-50
|
13000
|
2700
|
3800
|
-
|
1,37
|
3,43
|
79,3
|
|
СК13-50н
|
500
|
1,40
|
3,51
|
79,2
|
|
СК14-50
|
14000
|
2900
|
4100
|
-
|
1,48
|
3,69
|
95,6
|
|
СК14-50н
|
500
|
1,51
|
3,77
|
95,5
|
|
СК15-50
|
15000
|
3100
|
4400
|
-
|
1,58
|
3,96
|
101,8
|
|
СК15-50н
|
500
|
1,61
|
4,04
|
101,7
|
|
СК16-50
|
16000
|
3300
|
4700
|
-
|
1,69
|
4,22
|
120,4
|
|
СК16-50н
|
500
|
1,72
|
4,30
|
120,3
|
|
СК17-50
|
17000
|
3500
|
5000
|
-
|
1,79
|
4,48
|
152,0
|
|
СК17-50н
|
500
|
1,82
|
4,56
|
151,9
|
|
СК18-50
|
18000
|
3700
|
5300
|
-
|
1,90
|
4,75
|
160,3
|
|
СК18-50н
|
500
|
1,93
|
4,83
|
160,2
|
|
СК4-60
|
4000
|
-
|
-
|
-
|
600
|
400
|
100
|
0,63
|
1,57
|
30,3
|
|
СК4-60н
|
600
|
0,69
|
1,71
|
29,8
|
|
СК5-60
|
5000
|
-
|
0,78
|
1,96
|
34,5
|
|
СК5-60н
|
600
|
0,84
|
2,10
|
34,0
|
|
СК6-60
|
6000
|
1200
|
1800
|
-
|
0,94
|
2,36
|
38,8
|
|
СК6-60н
|
600
|
1,00
|
2,50
|
38,3
|
|
СК7-60
|
7000
|
1450
|
2100
|
-
|
1,10
|
2,75
|
43,1
|
|
СК7-60н
|
600
|
1,16
|
2,89
|
42,6
|
|
СК8-60
|
8000
|
1650
|
2400
|
-
|
1,26
|
3,14
|
47,6
|
|
СК8-60н
|
600
|
1,32
|
3,28
|
47,1
|
|
СК9-60
|
9000
|
1900
|
2650
|
-
|
1,41
|
3,53
|
55,9
|
|
СК9-60н
|
600
|
1,47
|
3,67
|
54,4
|
|
СК10-60
|
10000
|
2100
|
2900
|
-
|
1,57
|
3,92
|
70,1
|
|
СК10-60н
|
600
|
1,63
|
4,06
|
69,6
|
|
СК11-60
|
11000
|
2300
|
3200
|
-
|
1,73
|
4,32
|
75,7
|
|
СК11-60н
|
600
|
1,76
|
4,46
|
75,2
|
|
СК12-60
|
12000
|
2500
|
3500
|
-
|
1,88
|
4,71
|
90,8
|
|
СК12-60н
|
600
|
1,94
|
4,85
|
90,3
|
|
СК13-60
|
13000
|
2700
|
3800
|
-
|
2,04
|
5,10
|
97,3
|
|
СК13-60н
|
600
|
2,10
|
5,24
|
96,8
|
|
СК14-60
|
14000
|
2900
|
4100
|
-
|
2,20
|
5,50
|
117,9
|
|
СК14-60н
|
600
|
2,26
|
5,64
|
117,4
|
|
СК15-60
|
15000
|
3100
|
4400
|
-
|
2,36
|
5,89
|
125,3
|
|
СК15-60н
|
600
|
2,42
|
6,03
|
124,8
|
|
СК16-60
|
16000
|
3300
|
4700
|
-
|
2,51
|
6,28
|
152,6
|
|
СК16-60н
|
600
|
2,57
|
6,42
|
152,1
|
|
СК17-60
|
17000
|
3500
|
5000
|
-
|
2,67
|
6,67
|
182,2
|
|
СК17-60н
|
600
|
2,73
|
6,81
|
181,7
|
|
СК18-60
|
18000
|
37010
|
5300
|
-
|
2,83
|
7,06
|
192,2
|
|
СК18-60н
|
600
|
2,89
|
7,20
|
191,7
|
|
СК4-80
|
4000
|
-
|
-
|
-
|
800
|
600
|
М400
|
0,88
|
2,20
|
45,6
|
|
СК4-80н
|
800
|
1,01
|
2,53
|
43,6
|
|
СК5-80
|
5000
|
-
|
1,10
|
2,75
|
51,8
|
|
СК5-80н
|
800
|
1,23
|
3,08
|
49,8
|
|
СК6-80
|
6000
|
-
|
-
|
|
1,32
|
3,30
|
57,8
|
|
СК6-80н
|
800
|
1,45
|
3,63
|
55,8
|
|
СК7-80
|
7000
|
|
1,54
|
3,85
|
64,0
|
|
СК7-80н
|
800
|
1,67
|
4,18
|
62,0
|
|
СК8-80
|
8000
|
|
|
-
|
1,76
|
4,40
|
86,9
|
|
СК8-80н
|
800
|
1,89
|
4,73
|
84,9
|
|
СК9-80
|
9000
|
1900
|
2650
|
-
|
1,98
|
4,94
|
95,2
|
|
СК9-80н
|
800
|
2,11
|
5,28
|
93,2
|
|
СК10-80
|
10000
|
2100
|
2900
|
-
|
2,20
|
5,50
|
103,4
|
|
СК10-80н
|
800
|
2,33
|
5,83
|
101,4
|
|
СК11-80
|
11000
|
2300
|
3200
|
-
|
2,42
|
6,04
|
120,3
|
|
СК11-80н
|
800
|
2,55
|
6,38
|
118,3
|
|
СК12-80
|
12000
|
2500
|
3500
|
-
|
2,64
|
6,59
|
129,2
|
|
СК12-80н
|
800
|
2,77
|
6,93
|
127,2
|
|
СО6-100
|
6000
|
-
|
-
|
-
|
1000
|
760
|
120
|
1,99
|
4,97
|
131,6
|
|
СО7-100
|
7000
|
2,32
|
5,80
|
148,5
|
|
СО8-100
|
8000
|
2,65
|
6,63
|
165,4
|
|
CО9-100
|
9000
|
2,98
|
7,46
|
182,3
|
|
CО10-100
|
10000
|
3,32
|
8,29
|
199,3
|
|
СО11-100
|
11000
|
3,65
|
9,12
|
216,2
|
|
СО12-100
|
12000
|
3,98
|
9,95
|
233,1
|
|
СО6-120
|
6000
|
1200
|
960
|
2,44
|
6,10
|
140,1
|
|
CО7-120
|
7000
|
2,85
|
7,12
|
156,7
|
|
СO8-120
|
8000
|
3,26
|
8,14
|
173,2
|
|
СО9-120
|
9000
|
3,66
|
9,16
|
189,7
|
|
СО10-120
|
10000
|
4,07
|
10,17
|
206,3
|
|
СО11-120
|
11000
|
4,48
|
11,19
|
222,8
|
|
СО12-120
|
12000
|
4,88
|
12,21
|
239,4
|
|
CО6-160
|
6000
|
1600
|
1360
|
3,35
|
8,36
|
260,6
|
|
CО7-160
|
7000
|
3,90
|
9,76
|
292,9
|
|
CО8-160
|
8000
|
4,46
|
11,15
|
325,1
|
|
CО9-160
|
9000
|
5,02
|
12,55
|
357,4
|
|
CО10-160
|
10000
|
5,58
|
13,94
|
389,6
|
|
СО11-160
|
11000
|
6,13
|
15,34
|
421,9
|
|
CO12-160
|
12000
|
6,69
|
16,73
|
454,2
|
Примечание. Расход стали на одну сваю (сваю-оболочку)
приведен при условии армирования проволокой класса B-I.
Допускается изготовлять
арматурные каркасы на специализированных стендах с обязательной контактной
точечной сваркой пересечений продольной и поперечной арматуры.
13. Сваи без наконечника и
сваи-оболочки следует армировать в соответствии с черт. 3, а сваи с наконечником - в соответствии с черт. 4. Арматурные каркасы следует
изготовлять в соответствии с черт. 5.

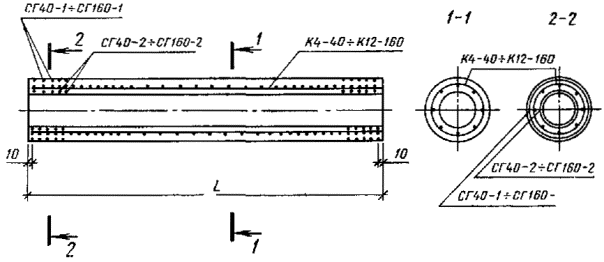

Армирование
сваи без наконечника и сваи-оболочки
Черт.
3

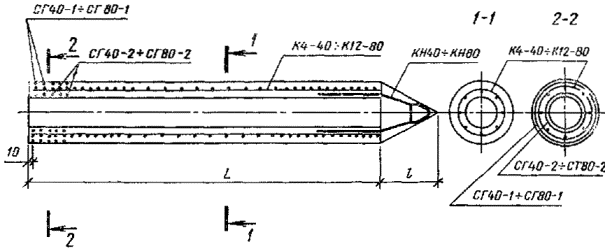

Армирование сваи с
наконечником
Черт.
4

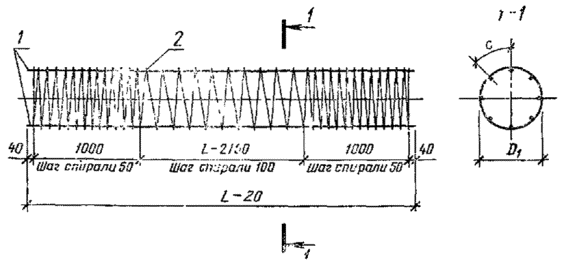

Арматурные каркасы К4-40¸К12-160
Черт.
5
Спецификация арматурных
изделий и выборка стали на одну сваю и сваю-оболочку приведены в табл. 2 и 3,
ведомость стержней и выборка стали на один каркас сваи и сваи-оболочки - в табл. 4 и 5.
Таблица
2
Спецификация
арматурных изделий на сваю и сваю-оболочку
|
Марка сваи и сваи-оболочки
|
Арматурный
каркас (1 шт.)
|
Спираль
головы
|
Каркас
наконечника (1 шт.)
|
|
Марка
|
Кол.
|
|
СК4-40
|
К4-40
|
СГ40-1
|
2
|
-
|
|
СГ40-2
|
2
|
|
СК4-40н
|
СГ40-1
|
1
|
КН40
|
|
СГ40-2
|
1
|
|
СК5-40
|
К5-40
|
СГ40-1
|
2
|
-
|
|
СГ40-2
|
2
|
|
СК5-40н
|
СГ40-1
|
1
|
КН40
|
|
СГ40-2
|
1
|
|
СК6-40
|
К6-40
|
СГ40-1
|
2
|
-
|
|
СГ40-2
|
2
|
|
СК6-40н
|
СГ40-1
|
1
|
КН40
|
|
СГ40-2
|
1
|
|
СК7-40
|
К7-40
|
СГ40-1
|
2
|
-
|
|
СГ40-2
|
2
|
|
СК7-40н
|
СГ40-1
|
1
|
КН40
|
|
СГ40-2
|
1
|
|
СК8-40
|
К8-40
|
СГ40-1
|
2
|
-
|
|
СГ40-2
|
2
|
|
СК8-40н
|
СГ40-1
|
1
|
КН40
|
|
СГ40-2
|
1
|
|
СК9-40
|
К9-40
|
СГ40-1
|
2
|
-
|
|
СГ40-2
|
2
|
|
СК9-40н
|
СГ40-1
|
1
|
КН40
|
|
СГ40-2
|
1
|
|
СК10-40
|
К10-40
|
СГ40-1
|
2
|
-
|
|
СГ40-2
|
2
|
|
СК10-40н
|
СГ40-1
|
1
|
КН40
|
|
СГ40-2
|
1
|
|
СК11-40
|
К11-40
|
СГ40-1
|
2
|
-
|
|
СГ40-2
|
2
|
|
СК11-40н
|
СГ40-1
|
1
|
КН40
|
|
СГ40-2
|
1
|
|
СК12-40
|
К12-40
|
СГ40-1
|
2
|
-
|
|
СГ40-2
|
2
|
|
СК12-40н
|
СГ40-1
|
1
|
КН40
|
|
СГ40-2
|
1
|
|
СК13-40
|
К13-40
|
СГ40-1
|
2
|
-
|
|
СГ40-2
|
2
|
|
СК13-40н
|
СГ40-1
|
1
|
KH40
|
|
СГ40-2
|
1
|
|
СК14-40
|
К14-40
|
СГ40-1
|
2
|
-
|
|
СГ40-2
|
2
|
|
СК14-40н
|
СГ40-1
|
1
|
КН40
|
|
СГ40-2
|
1
|
|
СК15-40
|
К15-40
|
СГ40-1
|
2
|
-
|
|
СГ40-2
|
2
|
|
СК15-40н
|
СГ40-1
|
1
|
КН40
|
|
СГ40-2
|
1
|
|
СК16-40
|
К16-40
|
СГ40-1
|
2
|
-
|
|
СГ40-2
|
2
|
|
СК16-40н
|
СГ40-1
|
1
|
КН40
|
|
СГ40-2
|
1
|
|
СК17-40
|
КI7-40
|
СГ40-1
|
2
|
-
|
|
СГ40-2
|
2
|
|
СК17-40н
|
СГ40-1
|
1
|
КН40
|
|
СГ40-2
|
1
|
|
СК18-40
|
К18-40
|
СГ40-1
|
2
|
-
|
|
СГ40-2
|
2
|
|
СК18-40н
|
СГ40-1
|
1
|
КH40
|
|
СГ40-2
|
1
|
|
СК4-50
|
К4-50
|
СГ50-1
|
2
|
-
|
|
СГ50-2
|
2
|
|
СК4-50н
|
СГ50-1
|
1
|
КH50
|
|
СГ50-2
|
1
|
|
СК5-50
|
К5-50
|
СГ50-1
|
2
|
-
|
|
СГ50-2
|
2
|
|
СК5-50н
|
СГ50-1
|
1
|
КH50
|
|
СГ50-2
|
1
|
|
СК6-50
|
К6-50
|
CГ50-1
|
2
|
-
|
|
СГ50-2
|
2
|
|
СК6-50н
|
СГ50-1
|
1
|
КH50
|
|
СГ50-2
|
1
|
|
СК7-50
|
К7-50
|
СГ50-1
|
2
|
-
|
|
СГ50-2
|
2
|
|
СК7-50н
|
CГ50-1
|
1
|
КH50
|
|
СГ50-2
|
1
|
|
СК8-50
|
К8-50
|
СГ50-1
|
2
|
-
|
|
СГ50-2
|
2
|
|
СК8-50н
|
СГ50-1
|
1
|
КH50
|
|
СГ50-2
|
1
|
|
СК9-50
|
К9-50
|
СГ50-1
|
2
|
-
|
|
СГ50-2
|
2
|
|
СК9-50н
|
CГ50-1
|
1
|
КH50
|
|
СГ50-2
|
1
|
|
СК10-50
|
К10-50
|
СГ50-1
|
2
|
-
|
|
СГ50-2
|
2
|
|
СК10-50н
|
СГ50-1
|
1
|
КH50
|
|
СГ50-2
|
1
|
|
СК11-50
|
К11-50
|
СГ50-1
|
2
|
-
|
|
СГ50-2
|
2
|
|
СК11-50н
|
СГ50-1
|
1
|
КH50
|
|
СГ50-2
|
1
|
|
СК12-50
|
К12-50
|
СГ50-1
|
2
|
-
|
|
СГ50-2
|
2
|
|
СК12-50н
|
СГ50-1
|
1
|
КH50
|
|
СГ50-2
|
1
|
|
СК13-50
|
К13-50
|
СГ50-1
|
2
|
-
|
|
СГ50-2
|
2
|
|
СК13-50н
|
СГ50-1
|
1
|
КH50
|
|
СГ50-2
|
1
|
|
СК14-50
|
К14-50
|
СГ50-1
|
2
|
-
|
|
СГ50-2
|
2
|
|
СК14-50н
|
СГ50-1
|
1
|
КН50
|
|
СГ50-2
|
1
|
|
СК15-50
|
К15-50
|
СГ50-1
|
2
|
-
|
|
СГ50-2
|
2
|
|
СК15-50н
|
СГ50-1
|
1
|
КН50
|
|
СГ50-2
|
1
|
|
СК16-50
|
К16-50
|
СГ50-1
|
2
|
-
|
|
СГ50-2
|
2
|
|
СК16-50н
|
СГ50-1
|
1
|
КН50
|
|
СГ50-2
|
1
|
|
СК17-50
|
К17-50
|
СГ50-1
|
2
|
-
|
|
СГ50-2
|
2
|
|
СК17-50н
|
СГ50-1
|
1
|
КН50
|
|
СГ50-2
|
1
|
|
СК18-50
|
К18-50
|
СГ50-1
|
2
|
-
|
|
СГ50-2
|
2
|
|
СК18-50н
|
СГ50-1
|
1
|
КН50
|
|
СГ50-2
|
1
|
|
СК4-60
|
К4-60
|
СГ60-1
|
2
|
-
|
|
СГ60-2
|
2
|
|
СК4-60н
|
СГ60-1
|
1
|
КН60
|
|
СГ60-2
|
1
|
|
СК5-60
|
К5-60
|
СГ60-1
|
2
|
-
|
|
СГ60-2
|
2
|
|
СК6-60н
|
СГ60-1
|
1
|
КН60
|
|
СГ60-2
|
1
|
|
СК6-60
|
К6-60
|
СГ60-1
|
2
|
-
|
|
СГ60-2
|
2
|
|
СК6-60н
|
СГ60-1
|
1
|
КН60
|
|
СГ60-2
|
1
|
|
СК7-60
|
К7-60
|
СГ60-1
|
2
|
-
|
|
СГ60-2
|
2
|
|
СК7-60н
|
СГ60-1
|
1
|
КН60
|
|
СГ60-2
|
1
|
|
СК8-60
|
К8-60
|
СГ60-1
|
2
|
-
|
|
СГ60-2
|
2
|
|
СК8-60н
|
СГ60-1
|
1
|
КН60
|
|
СГ60-2
|
1
|
|
СК9-60
|
К9-60
|
СГ60-1
|
2
|
-
|
|
СГ60-2
|
2
|
|
СК9-60н
|
СГ60-1
|
1
|
КН60
|
|
СГ60-2
|
1
|
|
СК10-60
|
К10-60
|
СГ60-1
|
2
|
-
|
|
СГ60-2
|
2
|
|
СК10-60н
|
СГ60-1
|
1
|
КН60
|
|
СГ60-2
|
1
|
|
СК11-60
|
К11-60
|
СГ60-1
|
2
|
-
|
|
СГ60-2
|
2
|
|
СК11-60н
|
СГ60-1
|
1
|
КН60
|
|
СГ60-2
|
1
|
|
СК12-60
|
К12-60
|
СГ60-1
|
2
|
-
|
|
СГ60-2
|
2
|
|
СК12-60н
|
СГ60-1
|
1
|
КН60
|
|
СГ60-2
|
1
|
|
СК13-60
|
К13-60
|
СГ60-1
|
2
|
-
|
|
СГ60-2
|
2
|
|
СК13-60н
|
СГ60-1
|
1
|
КН60
|
|
СГ60-2
|
1
|
|
СК14-60
|
К14-60
|
СГ60-1
|
2
|
-
|
|
СГ60-2
|
2
|
|
СК14-60н
|
СГ60-1
|
1
|
КН60
|
|
СГ60-2
|
1
|
|
СК15-60
|
К15-60
|
СГ60.-1
|
2
|
-
|
|
СГ60-2
|
2
|
|
СК15-60н
|
СГ60-1
|
1
|
КН60
|
|
СГ60-2
|
1
|
|
СК16-60
|
К16-60
|
СГ60-1
|
2
|
-
|
|
СГ60-2
|
2
|
|
СК16-60н
|
СГ60-1
|
1
|
КН60
|
|
СГ60-2
|
1
|
|
СК17-60
|
К17-60
|
СГ60-1
|
2
|
-
|
|
СГ60-2
|
2
|
|
СК17-60н
|
СГ60-1
|
1
|
КН60
|
|
СГ60-2
|
1
|
|
СК18-60
|
К18-60
|
СГ60-1
|
2
|
-
|
|
СГ60-2
|
2
|
|
СК18-60н
|
СГ60-1
|
1
|
КН60
|
|
СГ60-2
|
1
|
|
СК4-80
|
К4-80
|
СГ80-1
|
2
|
-
|
|
СГ80-2
|
2
|
|
СК4-80н
|
СГ80-1
|
1
|
КН80
|
|
СГ80-2
|
1
|
|
СК5-80
|
К5-80
|
СГ80-1
|
2
|
-
|
|
СГ80-2
|
2
|
|
СК5-80н
|
СГ80-1
|
1
|
КН80
|
|
СГ80-2
|
1
|
|
СК6-80
|
К6-80
|
СГ80-1
|
2
|
-
|
|
СГ80-2
|
2
|
|
СК6-80н
|
СГ80-1
|
1
|
КН80
|
|
СГ80-2
|
1
|
|
СК7-80
|
К7-80
|
СГ80-1
|
2
|
-
|
|
СГ80-2
|
2
|
|
СК7-80н
|
СГ80-1
|
1
|
КН80
|
|
СГ80-2
|
1
|
|
СК8-80
|
К8-80
|
СГ80-1
|
2
|
-
|
|
СГ80-2
|
2
|
|
СК8-80н
|
СГ80-1
|
1
|
КН80
|
|
СГ80-2
|
1
|
|
СК9-80
|
К9-80
|
СГ80-1
|
2
|
-
|
|
СГ80-2
|
2
|
|
СК9-80н
|
СГ80-1
|
1
|
КН80
|
|
СГ80-2
|
1
|
|
СК10-80
|
К10-80
|
СГ80-1
|
2
|
-
|
|
СГ80-2
|
2
|
|
СК10-80н
|
СГ80-1
|
1
|
КН80
|
|
СГ80-2
|
1
|
|
СК11-80
|
К11-80
|
СГ80-1
|
2
|
-
|
|
СГ80-2
|
2
|
|
СК11-80н
|
СГ80-1
|
1
|
КН80
|
|
СГ80-2
|
1
|
|
СК12-80
|
К12-80
|
СГ80-1
|
2
|
-
|
|
СГ80-2
|
2
|
|
СК12-80н
|
СГ80-1
|
1
|
КН80
|
|
СГ80-2
|
1
|
|
CО6-100
|
К6-100
|
СГ100-1
|
2
|
-
|
|
СГ100-2
|
|
CО7-100
|
К7-100
|
СГ100-1
|
|
СГ100-2
|
|
CО8-100
|
К8-100
|
СГ100-1
|
|
СГ100-2
|
|
CО9-100
|
К9-100
|
СГ100-1
|
|
СГ100-2
|
|
СО10-100
|
К10-100
|
СГ100-1
|
|
СГ100-2
|
|
СО11-100
|
К11-100
|
СГ100-1
|
|
СГ100-2
|
|
СО12-100
|
К12-100
|
СГ100-1
|
|
СГ100-2
|
|
СО6-120
|
К6-120
|
СГ120-1
|
|
СГ120-2
|
|
СО7-120
|
К7-120
|
СГ120-1
|
|
СГ120-2
|
|
CO8-120
|
К8-120
|
СГ120-1
|
|
СГ120-2
|
|
CО9-120
|
К9-120
|
СГ120-1
|
|
СГ120-2
|
|
CО10-120
|
К10-120
|
СГ120-1
|
|
СГ120-2
|
|
СО11-120
|
К11-120
|
СГ120-1
|
|
СГ120-2
|
|
CO12-120
|
К12-120
|
СГ120-1
|
|
СГ120-2
|
|
CО6-160
|
К6-160
|
СГ160-1
|
|
СГ160-2
|
|
CО7-160
|
К7-160
|
СГ160-1
|
|
СГ160-2
|
|
CO8-160
|
К8-160
|
СГ160-1
|
|
СГ160-2
|
|
CО9-160
|
К9-160
|
СГ160-1
|
|
СГ160-2
|
|
CO10-160
|
К10-160
|
СГ160-1
|
|
СГ160-2
|
|
CO11-160
|
К11-160
|
СГ160-1
|
|
СГ160-2
|
|
CO12-160
|
К12-160
|
СГ160-1
|
|
СГ160-2
|
|
|
|
|
|
|
Таблица
3
Выборка
стали на одну сваю и сваю-оболочку
|
Марка сваи и сваи-оболочки
|
Арматурная
сталь
|
Листовая
сталь по ГОСТ 19903-74, толщина 1 мм
|
Всего
масса
|
|
|
по ГОСТ
5781-82
|
по ГОСТ
6727-80, класс
В-I
|
|
|
Класс A-I
|
Класс A-III
|
|
|
Диаметр, мм
|
Масса, кг
|
Диаметр, мм
|
Масса, кг
|
Итого, кг
|
Диаметр, мм
|
Масса, кг
|
Диаметр, мм
|
Масса, кг
|
|
|
кг
|
|
|
СК4-40
|
6
|
5,3
|
8
|
-
|
5,3
|
-
|
-
|
5
|
13,9
|
-
|
19,2
|
|
|
СК4-40н
|
5,3
|
1,8
|
7,1
|
11,9
|
0,6
|
19,6
|
|
|
СК5-40
|
6,6
|
-
|
6,6
|
15,6,
|
-
|
22,2
|
|
|
СК5-40н
|
6,6
|
1,8
|
8,4
|
13,6
|
0,6
|
22,6
|
|
|
СК6-40
|
8,0
|
-
|
8,0
|
17,2
|
-
|
25,2
|
|
|
СК6-40н
|
8,0
|
1,8
|
9,8
|
1,5,2
|
0,6
|
25,6
|
|
|
СК7-40
|
12,4
|
-
|
12,4
|
18,8
|
-
|
31,2
|
|
|
СК7-40н
|
12,4
|
1,8
|
14,2
|
16,8
|
0,6
|
31,6
|
|
|
СК8-40
|
-
|
-
|
-
|
-
|
6
|
14,9
|
20,7
|
-
|
35,0
|
|
|
СК8-40н
|
1,8
|
1,8
|
14,9
|
18,7
|
0,6
|
35,4
|
|
|
СК9-40
|
-
|
-
|
15,9
|
22,3
|
-
|
38,3
|
|
|
СК9-40н
|
1,8
|
1,8
|
15,9
|
20,3
|
0,6
|
38,7
|
|
|
СК10-40
|
-
|
-
|
22,2
|
24,0
|
-
|
46,2
|
|
|
CК10-40н
|
1,8
|
1,8
|
22,2
|
22,0
|
0,6
|
46,6
|
|
|
CК11-40
|
-
|
-
|
24,4
|
25,6
|
-
|
50,0
|
|
|
CК11-40н
|
1,8
|
1,8
|
24,4
|
23,6
|
0,6
|
50,4
|
|
|
СК12-40
|
-
|
-
|
8
|
37,9
|
27,3
|
-
|
65,2
|
|
|
СК12-40н
|
1,8
|
1,8
|
37,9
|
25,3
|
0,6
|
65,6
|
|
|
СК13-40
|
-
|
-
|
41,0
|
29,0
|
-
|
70,0
|
|
|
СК13-40н
|
1,8
|
1,8
|
41,0
|
27,0
|
0,6
|
70,4
|
|
|
СК14-40
|
-
|
-
|
55,2
|
30,6
|
-
|
85,8
|
|
|
СК14-40н
|
1,8
|
1,8
|
55,2
|
28,6
|
0,6
|
86,2
|
|
|
СК15-40
|
-
|
-
|
59,2
|
32,3
|
-
|
91,5
|
|
|
СК15-40н
|
1,8
|
1,8
|
59,2
|
30,3
|
0,6
|
91,9
|
|
|
СК16-40
|
-
|
-
|
75,7
|
33,9
|
-
|
109,6
|
|
|
СК16-40н
|
1,8
|
1,8
|
75,7
|
31,9
|
0,6
|
110,0
|
|
|
СК17-40
|
-
|
-
|
10
|
104,8
|
35,9
|
-
|
140,7
|
|
|
СК17-40н
|
1,8
|
1,8
|
104,8
|
33,9
|
0,6
|
141,1
|
|
|
СК18-40
|
-
|
-
|
110,9
|
37,6
|
-
|
148,5
|
|
|
СК18-40н
|
1,8
|
1,8
|
110,9,
|
35,6
|
0,6
|
148,9
|
|
|
СК4-50
|
6
|
7,1
|
-
|
7,1
|
-
|
-
|
18,9
|
-
|
26,0
|
|
|
СК4-50н
|
7,1
|
2,0
|
9,1
|
15,9
|
0,9
|
25,9
|
|
|
СК5-50
|
8,8
|
-
|
8,8
|
21,0
|
-
|
29,8
|
|
|
СК5-50н
|
8,8
|
2,0
|
10,8
|
18,0
|
0,9
|
29,7
|
|
|
СК6-50
|
10,6
|
-
|
10,6
|
23,2
|
-
|
33,8
|
|
|
СК6-50н
|
10,6
|
2,0
|
12,6
|
20,2
|
0,9
|
33,7
|
|
|
CК7-50
|
12,4
|
-
|
12,4
|
25,3
|
-
|
37,7
|
|
|
СК7-50н
|
12,4
|
2,0
|
14,4
|
22,3
|
0,9
|
37,6
|
|
|
СК8-50
|
-
|
-
|
-
|
-
|
6
|
14,3
|
27,6
|
-
|
41,9
|
|
|
СК8-50н
|
2,0
|
2,0
|
14,3
|
24,6
|
0,9
|
41,8
|
|
|
СК9-50
|
-
|
-
|
15,9
|
29,7
|
-
|
45,7
|
|
|
СК9-50н
|
2,0
|
2,0
|
15,9
|
26,7
|
0,9
|
45,6
|
|
|
СК10-50
|
-
|
-
|
22,2
|
31,9
|
-
|
54,1
|
|
|
СК10-50н
|
2,0
|
2,0
|
22,2
|
28,9
|
0,9
|
54,0
|
|
|
СК11-50
|
-
|
-
|
24,4
|
34,0
|
-
|
58,4
|
|
|
СК11-50н
|
2,0
|
2,0
|
24,4
|
31,0
|
0,9
|
58,3
|
|
|
СК12-50
|
-
|
-
|
8
|
37,9
|
36,1
|
-
|
74,0
|
|
|
CК12-50н
|
2,0
|
2,0
|
37,9
|
33,1
|
0,9
|
73,9
|
|
|
СК13-50
|
-
|
-
|
41,0
|
38,3
|
-
|
79,3
|
|
|
СК13-50н
|
2,0
|
2,0
|
41,0
|
35,3
|
0,9
|
79,2
|
|
|
CК14-50
|
-
|
-
|
55,2
|
40,4
|
-
|
95,6
|
|
|
СК14-50н
|
2,0
|
2,0
|
55,2
|
37,4
|
0,9
|
95,5
|
|
|
СК15-50
|
-
|
-
|
59,2
|
42,6
|
-
|
101,8
|
|
|
СК15-50н
|
2,0
|
2,0
|
59,2
|
39, 6
|
0,9
|
101,7
|
|
|
СК16-50
|
-
|
-
|
75,7
|
44,7
|
-
|
120,4
|
|
|
СК16-50н
|
2,0
|
2,0
|
75,7
|
41,7
|
0,9
|
120,3
|
|
|
СК17-50
|
-
|
-
|
10
|
104,8
|
47,2
|
-
|
152,0
|
|
|
CК17-50н
|
2,0
|
2,0
|
104,8
|
44,2
|
0,9
|
151,0
|
|
|
CК18-50
|
-
|
-
|
110,9
|
49,4
|
-
|
160,3
|
|
|
СК18-50н
|
2,0
|
2,0
|
110,9
|
46,4
|
0,9
|
160,2
|
|
|
СК4-60
|
6
|
7,1
|
-
|
7,1
|
-
|
-
|
23,2
|
-
|
30,3
|
|
|
СК4-60н
|
7,1
|
2,2
|
9,3
|
19,2
|
1,3
|
29,8
|
|
|
СК5-60
|
8,8
|
-
|
8,8
|
25,7
|
-
|
34,5
|
|
|
СК5-60н
|
8,8
|
2,2
|
11,0
|
21,7
|
1,3
|
34,0
|
|
|
СК6-60
|
10,6
|
-
|
10,6
|
28,2
|
-
|
38,8
|
|
|
СК6-60н
|
10,6
|
2,2
|
12,8
|
24,2
|
1,3
|
38,3
|
|
|
СК7-60
|
12,4
|
-
|
12,4
|
30,7
|
-
|
43,1
|
|
|
СК7-60н
|
12,4
|
2,2
|
14,6
|
26,7
|
1,3
|
42,6
|
|
|
CК8-60
|
-
|
-
|
-
|
-
|
6
|
14,2
|
33,4
|
-
|
47,6
|
|
|
СК8-60н
|
2,2
|
2,2
|
14,2
|
29,4
|
1,3
|
47,1
|
|
|
СК9-60
|
-
|
-
|
19,9
|
36,0
|
-
|
55,9
|
|
|
СК9-60н
|
2,2
|
2,2
|
19,9
|
32,0
|
1,3
|
55,4
|
|
|
СК10-60
|
-
|
-
|
8
|
31,6
|
38,5
|
-
|
70,1
|
|
|
СК10-60н
|
2,2
|
2,2
|
31,6
|
34,5
|
1,3
|
69,6
|
|
|
СК11-60
|
-
|
-
|
34,7
|
41,0
|
-
|
75,7
|
|
|
СК11-60н
|
2,2
|
2,2
|
34,7
|
37,0
|
1,3
|
75,2
|
|
|
СК12-60
|
-
|
-
|
47,3
|
43,5
|
-
|
90,8
|
|
|
CК12-60н
|
2,2
|
2,2
|
47,3
|
39,5
|
1,3
|
90,3
|
|
|
СК13-60
|
-
|
-
|
51,3
|
46,0
|
-
|
97,3
|
|
|
СК13-60н
|
2,2
|
2,2
|
51,3
|
42,0
|
1,3
|
96,8
|
|
|
СК14-60
|
-
|
-
|
10
|
69,0
|
48,9
|
-
|
117,9
|
|
|
СК14-60н
|
2,2
|
2,2
|
69,0
|
44,9
|
1,3
|
117,4
|
|
|
СК15-60
|
-
|
-
|
73,9
|
51,4
|
-
|
125,3
|
|
|
CК15-60н
|
2,2
|
2,2
|
73,9
|
47,4
|
1,3
|
124,8
|
|
|
СК16-60
|
-
|
-
|
98,6
|
54,0
|
-
|
152,6
|
|
|
СК16-60н
|
2,2
|
2,2
|
98,6
|
50,0
|
1,3
|
152,1
|
|
|
СК17-60
|
-
|
-
|
125,7
|
56,5
|
-
|
182,2
|
|
|
СК17-60н
|
2,2
|
2,2
|
125,7
|
52,5
|
1,3
|
181,7
|
|
|
СК18-60
|
-
|
-
|
133,1
|
59,1
|
-
|
192,2
|
|
|
СК18-60н
|
2,2
|
2,2
|
133,1
|
55,1
|
1,3
|
191,7
|
|
|
СК4-80
|
6
|
10,6
|
-
|
10,6
|
-
|
|
35,0
|
-
|
45,6
|
|
|
СК4-80н
|
10,6
|
2,7
|
13,3
|
28,1
|
2,2
|
43,6
|
|
|
СК5-80
|
13,3
|
-
|
13,3
|
38,5
|
-
|
51,8
|
|
|
СК5-80н
|
13,3
|
2,7
|
16,0
|
31,6
|
2,2
|
49,8
|
|
|
СК6-80
|
15,9
|
-
|
15,9
|
41,9
|
-
|
57,8
|
|
|
СК6-80н
|
15,9
|
2,7
|
18,6
|
35,0
|
2,2
|
55,8
|
|
|
СК7-80
|
18,6
|
-
|
18,6
|
45,4
|
-
|
64,0
|
|
|
СК7-80н
|
18,6
|
2,7
|
21,3
|
38,5
|
2,2
|
62,0
|
|
|
CК8-80
|
-
|
-
|
37,8
|
37,8
|
49,1
|
-
|
86,9
|
|
|
СК8-80н
|
40,5
|
40,5
|
42,2
|
2,2
|
84,9
|
|
|
СК9-80
|
42,6
|
42,6
|
52,6
|
-
|
95,2
|
|
|
СК9-80н
|
45,3
|
45,3
|
45,7
|
2,2
|
93,2
|
|
|
СК10-80
|
47,3
|
47,3
|
56,1
|
-
|
103,4
|
|
|
СК10-80н
|
50,0
|
50,0
|
49,2
|
2,2
|
101,4
|
|
|
СК11-80
|
-
|
-
|
8
|
60,7
|
59,6
|
-
|
120,3
|
|
|
СК10-80н
|
2,7
|
2,7
|
60,7
|
52,7
|
2,2
|
118,3
|
|
|
CК12-80
|
-
|
-
|
66,2
|
63,0
|
-
|
129,2
|
|
|
CК12-80н
|
2,7
|
2,7
|
66,2
|
56,1
|
2,2
|
127,2
|
|
|
CО6-100
|
-
|
-
|
-
|
12
|
74,3
|
57,3
|
-
|
131,6
|
|
|
CО7-100
|
86,8
|
61,7
|
148,5
|
|
|
C08-100
|
99,2
|
66,2
|
165,4
|
|
|
CО9-100
|
111,6
|
70,7
|
182,3
|
|
|
CО10-100
|
124,1
|
75,2
|
199,3
|
|
|
CO11-100
|
136,5
|
79,7
|
216,2
|
|
|
СО12-100
|
148,9
|
84,2
|
233,1
|
|
|
СО6-120
|
10
|
66,4
|
73,7
|
140,1
|
|
|
CО7-120
|
77,5
|
79,2
|
156,7
|
|
|
CО8-120
|
88,6
|
84,6
|
173,2
|
|
|
CО9-120
|
99,7
|
90,0
|
189,7
|
|
|
CO10-120
|
110,8
|
95,5
|
206,3
|
|
|
CO11-120
|
121,9
|
100,9
|
222,8
|
|
|
CO12-120
|
133,0
|
106,4
|
239,4
|
|
|
CО6-160
|
12
|
148,7
|
111,9
|
260,6
|
|
|
CО7-160
|
173,6
|
119,3
|
292,9
|
|
|
CО8-160
|
198,4
|
126,7
|
325,1
|
|
|
CО9-160
|
223,3
|
134,1
|
357,4
|
|
|
CO10-160
|
248,1
|
141,5
|
389,6
|
|
|
СО11-160
|
273,0
|
148,9
|
421,9
|
|
|
CО12-160
|
297,9
|
156,3
|
454,2
|
|
Таблица
4
Ведомость
стержней на один каркас сваи и сваи-оболочки
|
Марка каркаса
|
Поз.
|
Эскиз
|
Диаметр,
мм, класс
|
Размеры,
мм
|
Кол.
|
|
L-20
|
D1
|
с
|
|
К4-40
|
1
|
|
6AI
|
3980
|
-
|
171
|
6
|
|
2
|
5BI
|
64690
|
337
|
-
|
1
|
|
К5-40
|
1
|
6AI
|
4980
|
-
|
171
|
6
|
|
2
|
5BI
|
75320
|
337
|
-
|
1
|
|
К6-40
|
1
|
6AI
|
5980
|
-
|
171
|
6
|
|
2
|
5BI
|
85950
|
337
|
-
|
1
|
|
К7-40
|
1
|
6AI
|
6980
|
-
|
128
|
8
|
|
2
|
5BI
|
96570
|
337
|
-
|
1
|
|
К8-40
|
1
|
6AI
|
7980
|
-
|
129
|
8
|
|
2
|
5BI
|
108470
|
337
|
-
|
1
|
|
К9-40
|
1
|
6AI
|
8980
|
-
|
129
|
8
|
|
2
|
5BI
|
119220
|
337
|
-
|
1
|
|
К10-40
|
1
|
6AI
|
9980
|
-
|
129
|
10
|
|
2
|
5BI
|
129980
|
337
|
-
|
1
|
|
К11-40
|
1
|
6AI
|
10980
|
-
|
129
|
10
|
|
2
|
5BI
|
140730
|
337
|
-
|
1
|
|
К12-40
|
1
|
8AIII
|
11980
|
-
|
128
|
8
|
|
2
|
5BI
|
151480
|
341
|
-
|
1
|
|
К13-40
|
1
|
8AIII
|
12980
|
-
|
129
|
8
|
|
2
|
5BI
|
162240
|
341
|
-
|
1
|
|
К14-40
|
1
|
8AIII
|
13980
|
-
|
103
|
10
|
|
2
|
5BI
|
172990
|
341
|
-
|
1
|
|
К15-40
|
1
|
8AIII
|
14980
|
-
|
103
|
10
|
|
2
|
5BI
|
183750
|
341
|
-
|
1
|
|
К16-40
|
1
|
8AIII
|
15980
|
-
|
86
|
12
|
|
2
|
5BI
|
194500
|
341
|
-
|
1
|
|
К17-40
|
1
|
10AIII
|
16980
|
-
|
104
|
10
|
|
2
|
5BI
|
207640
|
345
|
-
|
1
|
|
К18-40
|
1
|
10AIII
|
117980
|
-
|
104
|
10
|
|
2
|
5BI
|
218520
|
345
|
-
|
1
|
|
К4-50
|
1
|
6AI
|
31980
|
-
|
167
|
8
|
|
2
|
5BI
|
83810
|
437
|
-
|
1
|
|
К5-50
|
1
|
6AI
|
4980
|
-
|
167
|
8
|
|
2
|
5BI
|
97570
|
437
|
-
|
1
|
|
К6-50
|
1
|
6AI
|
5980
|
-
|
167
|
8
|
|
2
|
5BI
|
111330
|
437
|
-
|
1
|
|
К7-50
|
1
|
6AI
|
|
