КОНСТРУКЦИИ И ИЗДЕЛИЯ БЕТОННЫЕ
И ЖЕЛЕЗОБЕТОННЫЕ СБОРНЫЕ

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ (МАРКИ)

ГОСТ 23009-78



ГОСУДАРСТВЕННЫЙ СТРОИТЕЛЬНЫЙ КОМИТЕТ СССР

Москва



ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Дата введения 01.01.79

Настоящий стандарт распространяется на сборные бетонные и железобетонные конструкции и изделия и устанавливает правила составления и применения условных обозначений (далее - марок) этих конструкций и изделий в разрабатываемых стандартах, технических условиях и проектной документации.

(Измененная редакция, Изм. № 1).

1. ОСНОВНЫЕ ПОЛОЖЕНИЯ

1.1. Марка должна содержать обозначения основных характеристик конструкций и изделий.

1.2. Марка состоит из буквенно-цифровых групп, которые разделяются дефисом.

Число групп должно быть не более трех.

1.2.1. Первая группа должна содержать:

обозначение типа конструкции и изделия;

определяющие габаритные размеры (пролет, длину, ширину, высоту, толщину, диаметр и т.п.) или обозначение типоразмера конструкции и изделия.

1.2.2. Во второй группе следует приводить:

несущую способность конструкции и изделия;

класса напрягаемой арматуры;

вид бетона.

В марке конструкций и изделий, изготовляемых из тяжелого бетона, вид бетона не указывают.

1.2.3. В третью группу включаются дополнительные характеристики, отражающие особые условия применения конструкций и изделий:

стойкость к воздействию агрессивной среды;

сейсмостойкость (для конструкций и изделий, предназначенных для зданий и сооружений с расчетной сейсмичностью 7 баллов и выше);

стойкость к воздействию повышенных и высоких температур;

конструктивные особенности (наличие дополнительных закладных изделий, отверстий, проемов, вырезов и т.п.).

В третьей группе допускается приводить другие характеристики, отражающие условия применения конструкций и изделий.

1.2.2, 1.2.3. (Измененная редакция, Изм. № 1).

1.3. Обозначения первой группы должны включаться в марку всех бетонных и железобетонных конструкций и изделий.

Необходимость включения в состав марки второй и третьей групп обозначений определяется организацией, разрабатывающей стандарты, технические условия или рабочие чертежи конкретных конструкций и изделий.

1.4. Для обозначений характеристик конструкций и изделий в марке следует применять буквы русского алфавита и арабские цифры.

В обозначениях класса арматуры, а также класса труб по напорности допускается применение римских цифр.

1.5. Марку следует записывать в одну строку.

1.6. (Исключен, Изм. № 1).

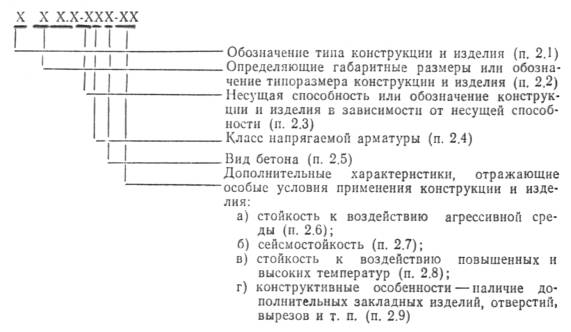

1.7. Структура марки конструкции и изделия в общем виде следующая:

(Измененная редакция, Изм. № 1).

2. ОБОЗНАЧЕНИЯ, ВХОДЯЩИЕ В МАРКУ

2.1. Обозначение типа конструкции и изделия в марках должно состоять из условного буквенного обозначения наименования конструкции и изделия.

Для обозначения типа конструкции и изделия следует применять прописные буквы. Число букв, как правило, не должно превышать трех.

Условные буквенные обозначения наименований основных конструкций и изделий приведены в рекомендуемом приложении 1.

Для конструкций, имеющих несколько типоразмеров, условное буквенное обозначение наименования конструкции допускается дополнять цифрой, стоящей перед обозначением типа конструкции.

2.2. Указываемые в марках габаритные размеры должны приводиться определяющие для данной конструкции или изделия.

Габаритные размеры приводятся координационные или конструктивные.

Размеры следует указывать в метрах или дециметрах (с округлением до целого числа). Для мелкоразмерных изделий размеры допускается указывать в сантиметрах.

В тех случаях, когда в марке указываются два или три определяющих размера (например, длина, ширина и высота), цифровые обозначения этих размеров разделяются точкой.

Вместо габаритных размеров в марках допускается приводить обозначение типоразмера конструкции и изделия.

2.3. Несущую способность конструкции и изделия следует указывать цифрами, соответствующими расчетной нагрузке.

Допускается приведение в марке цифрового обозначения, характеризующего несущую способность конструкции и изделия.

2.4. Класс напрягаемой арматуры следует приводить в соответствии со стандартами и техническими условиями на арматурную сталь и с нормативными документами по проектированию железобетонных конструкций.

2.5. Основные виды бетона обозначаются буквами:

Л - легкий бетон;

Я - ячеистый бетон;

С - плотный силикатный бетон;

М - мелкозернистый бетон;

Ж - жаростойкий бетон.

2.6. Стойкость к воздействию агрессивной среды необходимо указывать для конструкций и изделий, предназначенных для работы в условиях воздействия агрессивной среды.

Стойкость к воздействию агрессивной среды, характеризуемая показателями проницаемости бетона, обозначается:

Н - бетон нормальной проницаемости;

П - бетон пониженной проницаемости;

О - бетон особо низкой проницаемости.

Показатели бетона должны приниматься согласно СНиП 2.03.11-85.

(Измененная редакция, Изм. № 1).

2.7. Сейсмостойкость конструкций и изделий, предназначенных для зданий и сооружений с расчетной сейсмичностью 7 баллов и выше, обозначается буквой С.

2.8. Стойкость к воздействию повышенных и высоких температур, которая указывается для конструкций и изделий, предназначенных для работы в условиях воздействия этих температур, характеризуется классом жаростойкого бетона, устанавливаемым в зависимости от предельно допустимой температуры применения бетона согласно ГОСТ 20910-82.

2.9. Особенности конструкции и изделия (наличие дополнительных закладных изделий, отверстий, проемов, вырезов и т.п.) отражаются в марке арабскими цифрами или строчными буквами.

2.10. (Исключен, Изм. № 1).

ПРИЛОЖЕНИЕ 1

Рекомендуемое

УСЛОВНЫЕ БУКВЕННЫЕ ОБОЗНАЧЕНИЯ НАИМЕНОВАНИЙ ОСНОВНЫХ КОНСТРУКЦИЙ И ИЗДЕЛИЙ

(Измененная редакция, Изм. № 1).

Приложение 2. (Исключено, Изм. № 1).

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1.  РАЗРАБОТАН И ВНЕСЕН Центральным научно-исследовательским и проектно-экспериментальным институтом промышленных зданий и сооружений (ЦНИИпромзданий) Госстроя СССР

ИСПОЛНИТЕЛИ

С. Н. Нерсесов, канд. техн. наук (руководитель темы); Л. П. Киселев; Т. В. Захарченко; А. Я. Розенблюм, канд. техн. наук; В. А. Бажанова; С. А. Каган, канд. техн. наук; М. Л. Зайченко, канд. техн. наук; Н. А. Дыховичная; Ф. И. Анацкий; А. М. Гераськин; В. Н. Рудаков; Б. В. Казаринов; Г. М. Шереметова; И. А. Жолобов; Е. А. Антонов; В. И. Иванов; В. М. Скубко

2.  УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета Совета Министров СССР по делам строительства от 18.01.78 № 5

3.  ВВЕДЕН ВПЕРВЫЕ

4.  ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

5. ПЕРЕИЗДАНИЕ (декабрь 1987 г.) с Изменением № 1, утвержденным в декабре 1987 г. (ИУС 4-88)



СОДЕРЖАНИЕ

1. Основные положения. 1 2. Обозначения, входящие в марку. 2 Приложение 1 Условные буквенные обозначения наименований основных конструкций и изделий. 3
