ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ТРУБЫ ОБСАДНЫЕ И МУФТЫ К НИМ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

ГОСТ 632-80

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ТРУБЫ ОБСАДНЫЕ И МУФТЫ К НИМ

Технические условия

Casing pipes with couplings.
Technical conditions

ГОСТ
632-80

Срок действия c 01.01.83

В части труб исполнения А с 01.01.84

до 01.01.93

Несоблюдение стандарта преследуется по закону

Настоящий стандарт распространяется на стальные бесшовные трубы с треугольной и трапецеидальной резьбой и муфты к ним, трубы с высокогерметичными соединениями и муфты к ним, а также безмуфтовые раструбные трубы, применяемые для крепления нефтяных и газовых скважин.

(Измененная редакция, Изм. № 4).

1. СОРТАМЕНТ

1.1. Стандарт предусматривает изготовление труб по точности и качеству двух исполнений (А и Б).

Сортамент труб приведен в табл. 1.

Сортамент труб

Таблица 1

Условный диаметр трубы, мм	Толщина стенки, мм	Тип соединения
		с треугольной резьбой		оттм	оттг	ТБО
		короткой	удлиненной - У	оттм	оттг	ТБО
Исполнение А
114	5,2	Д	-	-	-	-
	5,7	Д	-	-	-	-
	6,4	Д	ДЕЛМ	ДЕЛМ	-	-
	7,4	-	ДЕЛМР	ДЕЛМР	-	-
	8,6	-	ДЕЛМРТ	ДЕЛМРТ	ДЕЛМРТ	-
	10,2	-	ЛМРТ	ЛМРТ	ЛМРТ	-
127	5,6	д	-	-	-	-
	6,4	д	ДЕЛМ	ДЕЛМ	-	-
	7,5	д	ДЕЛМРТ	ДЕЛМРТ	-	-
	9,2	-	ДЕЛМРТ	ДЕЛМРТ	ДЕЛМРТ	ДЕЛМРТ
	10,2	-	ДЕЛМРТ	ДЕЛМРТ	ДЕЛМРТ	ДЕЛМРТ
140	6,2	д	-	Д	-	-
	7,0	д	ДЕЛМ	ДЕЛМ	-	-
	7,7	д	ДЕЛМРТ	ДЕЛМРТ	-	-
	9,2	-	ДЕЛМРТ	ДЕЛМРТ	ДЕЛМРТ	ДЕЛМРТ
	10,5	-	ДЕЛМРТ	ДЕЛМРТ	ДЕЛМРТ	ДЕЛМРТ
146	6,5	д	-	Д	-	-
	7,0	д	ДЕЛМ	Д	-	-
	7,7	д	ДЕЛМ	ДЕЛМ	-	-
	8,5	-	ДЕЛМРТ	ДЕЛМРТ	ДЕЛМРТ	ДЕЛМРТ
	9,6	-	ДЕЛМРТ	ДЕЛМРТ	ДЕЛМРТ	ДЕЛМРТ
	10,7	-	ДЕЛМРТ	ДЕЛМРТ	ДЕЛМРТ	ДЕЛМРТ
168	7,3	д	ДЕ	ДЕ	-	-
	8,0	ДЕ	ДЕЛ	ДЕЛ	-	-
	8,9	Д	ДЕЛМРТ	ДЕЛМРТ	ДЕЛМРТ	ДЕЛМРТ
	10,6	-	ДЕЛМРТ	ДЕЛМРТ	ДЕЛМРТ	ДЕЛМРТ
	12,1	-	ДЕЛМРТ	ДЕЛМРТ	ДЕЛМРТ	ДЕЛМРТ
178	5,9	Д	-	-	-	-
	6,9	Д	-	Д	-	-
	8,1	Д	ДЕЛ	ДЕЛ	-	-
	9,2	Д	ДЕЛМРТ	ДЕЛМРТ	ДЕЛМРТ	ДЕЛМРТ
	10,4	-	ДЕЛМРТ	ДЕЛМРТ	ДЕЛМРТ	ДЕЛАЮТ
	11,5	-	ДЕЛМРТ	ДЕЛМРТ	ДЕЛМРТ	ДЕЛМРТ
	12,7	-	ДЕЛМРТ	ДЕЛМРТ	ДЕЛМРТ	ДЕЛМРТ
	13,7	-	ЕЛМРТ	ЕЛМРТ	ЕЛМРТ	ЕЛМРТ
	15,0	-	ЛМРТ	ЛМРТ	ЛМРТ	ЛМРТ
194	7,6	д	-	Д	-	-
	8,3	д	ДЕЛМРТ	ДЕЛМРТ	-	-
	9,3	-	ДЕЛМРТ	ДЕЛМРТ	ДЕЛМРТ	ДЕЛМРТ
	10,9	-	ДЕЛМРТ	ДЕЛМРТ	ДЕЛМРТ	ДЕЛМРТ
	12,7	-	ДЕЛМРТ	ДЕЛМРТ	ДЕЛМРТ	ДЕЛМРТ
	16,1	-	ЛМРТ	ЛМРТ	ЛМРТ	ЛМРТ
219	6,7	Д	-	-	-	-
	7,7	д	-	Д	-	-
	8,9	д	ДЕЛМ	ДЕЛМ	ДЕЛМ	-
	10,2	д	ДЕЛМР	ДЕЛМР	ДЕЛМР	-
	11,4	-	ДЕЛМРТ	ДЕЛМРТ	ДЕЛМРТ	-
	12,7	-	ДЕЛМРТ	ДЕЛМРТ	ДЕЛМРТ	-
	14,2	-	ЕЛМРТ	ЕЛМРТ	ЕЛМРТ	-
245	7,9	д	-	Д	-	-
	8,9	д	ДЕЛМ	ДЕЛМ	ДЕЛМ	-
	10,0	д	ДЕЛМР	ДЕЛМР	ДЕЛМР	-
	11,1	-	ДЕЛМРТ	ДЕЛМРТ	ДЕЛМРТ	-
	12,0	-	ДЕЛМРТ	ДЕЛМРТ	ДЕЛМРТ	-
	13,8	-	ДЕЛМРТ	ДЕЛМРТ	ДЕЛМРТ	-
	15,9	-	ЛМРТ	ЛМРТ	ЛМРТ	-
273	7,1	д	-	-	-	-
	8,9	ДЕЛМ	-	ДЕЛМ	ДЕЛМ	-
	10,2	ДЕЛМР	-	ДЕЛМР	ДЕЛМР	-
	11,4	ДЕЛМР	-	ДЕЛМР	ДЕЛМР	-
	12,6	ДЕЛМРТ	-	ДЕЛМРТ	ДЕЛМРТ	-
	13,8	ДЕЛМРТ	-	ДЕЛМРТ	ДЕЛМРТ	-
	15,1	ЕЛМРТ	-	ЕЛМРТ	ЕЛМРТ	-
	16,5	ЛМРТ	-	ЛМРТ	ЛМРТ	-
299	8,5	Д	-	Д	-	-
	9,5	Д	-	Д	-	-
	11,1	ДЕЛМ	-	ДЕЛМ	-	-
	12,4	ДЕЛМРТ	-	ДЕЛМРТ	-	-
	14,8	ЕЛМРТ	-	ЕЛМРТ	-	-
324	8,5	Д	-	-	-	-
	9,5	ДЕЛ	-	ДЕЛ	-	-
	11,0	ДЕЛМ	-	ДЕЛМ	-	-
	12,4	ДЕЛМРТ	-	ДЕЛМРТ	-	-
	14,0	ДЕЛМРТ	-	ДЕЛМРТ	-	-
340	8,4	д	-	-	-	-
	9,7	ДЕЛ	-	ДЕЛ	-	-
	10,9	ДЕЛ	-	ДЕЛ	-	-
	12,2	ДЕЛМ	-	ДЕЛМ	-	-
	13,1	ДЕЛМРТ	-	ДЕЛМРТ	-	-
	11,0	ДЕЛМРТ	-	ДЕЛМРТ	-	-
	15,4	ЛМРТ	-	ЛМРТ	-	-
351	9,0	Д	-	-	-	-
	10,0	ДЕЛ	-	-	-	-
	11,0	ДЕЛМ	-	-	-	-
	12,0	ДЕЛМ	-	-	-	-
377	9,0	Д	-	-	-	-
	10,0	ДЕ	-	-	-	-
	11,0	ДЕЛ	-	-	-	-
	12,0	ДЕЛ	-	-	-	-
406	9,5	Д	-	-	-	-
	11,1	ДЕ	-	-	-	-
	12,6	ДЕ	-	-	-	-
	16,7	ДЕ	-	-	-	-
426	10,0	Д	-	-	-	-
	11,0	ДЕ	-	-	-	-
	12,0	ДЕ	-	-	-	-
473	11,1	Д	-	-	-	-
508	11,1	Д	-	-	-	-
	12,7	Д	-	-	-	-
	16,1	Д	-	-	-	-
Исполнение Б
114	6,4	ДКЕ	-	-	-	-
	7,4	ДКЕ	ДКЕЛ	ДКЕЛМР	-	-
	8,6	ДКЕЛМРТ	ДКЕЛМРТ	ДКЕЛМРТ	ДКЕЛМРТ	-
127	6,4	ДКЕ	-	-	-	-
	7,5	ДКЕЛ	ДКЕЛ	ДКЕЛМРТ	-	-
	9,2	ДКЕЛМРТ	ДКЕЛМРТ	ДКЕЛМРТ	ДКЕЛМРТ	ДКЕЛМРТ
140	6,2	ДКЕ	-	-	-	-
	7,0	ДКЕ	ДКЕ	ДКЕ	-	-
	7,7	ДКЕЛ	ДКЕЛМРТ	ДКЕЛМРТ	-	-
	9,2	ДКЕЛМРТ	ДКЕЛМРТ	ДКЕЛМРТ	ДКЕЛМРТ	ДКЕЛМРТ
	10,5	ДКЕЛМРТ	ДКЕЛМРТ	ДКЕЛМРТ	ДКЕЛМРТ	ДКЕЛМРТ
146	6,5	ДКЕ	-	-	-	-
	7,0	ДКЕ	ДКЕЛ	ДКЕ	-	-
	7,7	ДКЕ	ДКЕЛ	ДКЕЛМРТ	-	-
	8,5	ДКЕЛМРТ	ДКЕЛМРТ	ДКЕЛМРТ	-	-
	9,5	ДКЕЛМРТ	ДКЕЛМРТ	ДКЕЛМРТ	ДКЕЛМРТ	ДКЕЛМРТ
	10,7	ДКЕЛМРТ	ДКЕЛМРТ	ДКЕЛМРТ	ДКЕЛМРТ	ДКЕЛМРТ
168	7,3	ДКЕЛ	-	-	-	-
	8,0	ДКЕ	ДКЕЛ	ДКЕЛ	-	-
	8,9	ДКЕЛМРТ	ДКЕЛМРТ	ДКЕЛМРТ	ДКЕЛМРТ	ДКЕЛМРТ
	10,6	ДКЕЛМРТ	ДКЕЛМРТ	ДКЕЛМРТ	ДКЕЛМРТ	ДКЕЛМРТ
	12,1	ДКЕЛМРТ	ДКЕЛМРТ	ДКЕЛМРТ	ДКЕЛМРТ	ДКЕЛМРТ
178	6,9	ДКЕ	-	-	-	-
	8,1	ДКЕЛ	ДКЕЛ	ДКЕЛ	-	-
	9,2	ДКЕЛМРТ	ДКЕЛМРТ	ДКЕЛМРТ	ДКЕЛМРТ	ДКЕЛМРТ
	10,4	ДКЕЛМРТ	ДКЕЛМРТ	ДКЕЛМРТ	ДКЕЛМРТ	ДКЕЛМРТ
	11,5	ДКЕЛМРТ	ДКЕЛМРТ	ДКЕЛМРТ	ДКЕЛМРТ	ДКЕЛМРТ
	12,7	ДКЕЛМРТ	ДКЕЛМРТ	ДКЕЛМРТ	ДКЕЛМРТ	ДКЕЛМРТ
194	7,6	ДКЕ	-	-	-	-
	8,3	ДКЕ	ДКЕЛ	-	-	-
	9,5	ДКЕЛМРТ	ДКЕЛМРТ	ДКЕЛМРТ	ДКЕЛМРТ	ДКЕЛМРТ
	10,9	ДКЕЛМРТ	ДКЕЛМРТ	ДКЕЛМРТ	ДКЕЛМРТ	ДКЕЛМРТ
	12,7	ДКЕЛМРТ	ДКЕЛМРТ	ДКЕЛМРТ	ДКЕЛМРТ	ДКЕЛМРТ
219	7,7	ДКЕ	-	ДКЕ	-	-
	8,9	ДКЕЛМ	ДКЕЛМ	ДКЕЛМ	-	-
	10,2	ДКЕЛМРТ	ДКЕЛМРТ	ДКЕЛМРТ	ДКЕЛМРТ	-
	11,4	ДКЕЛМРТ	ДКЕЛМРТ	ДКЕЛМРТ	ДКЕЛМРТ	-
	12,7	ДКЕЛМРТ	ДКЕЛМРТ	ДКЕЛМРТ	ДКЕЛМРТ	-
	14,2	ДКЕЛМРТ	ДКЕЛМРТ	ДКЕЛМРТ	ДКЕЛМРТ	-
245	7,9	ДКЕ	-	ДКЕ	-	-
	8,9	ДКЕЛМ	ДКЕЛМ	ДКЕЛМ	-	-
	10,0	ДКЕЛМРТ	ДКЕЛМРТ	ДКЕЛМРТ	ДКЕЛМРТ	-
	11,1	ДКЕЛМРТ	ДКЕЛМРТ	ДКЕЛМРТ	ДКЕЛМРТ	-
	12,0	ДКЕЛМРТ	ДКЕЛМРТ	ДКЕЛМРТ	ДКЕЛМРТ	-
	13,8	ДКЕЛМРТ	ДКЕЛМРТ	ДКЕЛМРТ	ДКЕЛМРТ	-
273	7,1	ДКЕ	-	-	-	-
	8,9	ДКЕ	-	ДКЕЛМ	-	-
	10,2	ДКЕЛМРТ	-	ДКЕЛМРТ	ДКЕЛМРТ	-
	11,4	ДКЕЛМРТ	-	ДКЕЛМРТ	ДКЕЛМРТ	-
	12,6	ДКЕЛМРТ	-	ДКЕЛМРТ	ДКЕЛМРТ	-
	13,8	ДКЕЛМРТ	-	-	-	-
299	8,5	ДКЕ	-	ДКЕ	-	-
	9,5	ДКЕЛМРТ	-	ДКЕЛМ	-	-
	11,1	ДКЕЛМРТ	-	ДКЕЛМ	-	-
	12,4	ДКЕЛМРТ	-	ДКЕЛМ	-	-
	14,8	ДКЕЛМРТ	-	-	-	-
324	9,5	ДКЕ	-	ДКЕЛМ	-	-
	11,0	ДКЕЛМРТ	-	ДКЕЛМ	-	-
	12,4	ДКЕЛМРТ	-	ДКЕЛМ	-	-
	14,0	ДКЕЛМРТ	-	-	-	-
340	8,4	Д	-	-	-	-
340	15,4	ЛМРТ	-	ЛМРТ	-	-
351	9,0	ДК	-	-	-	-
	10,0	ДК	-	-	-	-
	11,0	ДК	-	-	-	-
	12,0	ДК	-	-	-	-
377	9,0	ДК	-	-	-	-
	10,0	ДК	-	-	-	-
	11,0	ДК	-	-	-	-
	12,0	ДК	-	-	-	-
406	16,7	ДЕ	-	-	-	-
426	10,0	ДК	-	-	-	-
	11,0	ДК	-	-	-	-
	12,0	ДК	-	-	-	-
473	11,1	ДК	-	-	-	-
508	12,7	Д	-	-	-	-
508	16,1	Д	-	-	-	-

Примечание. По согласованию изготовителя с потребителем трубы могут быть изготовлены с промежуточными и большими значениями толщин стенок.

1.2. Размеры и масса труб и муфт к ним должны соответствовать указанным на черт. 1 и в табл. 2 для соединений с короткой треугольной резьбой, на черт. 1 м в табл. 3 для соединений с удлиненной треугольной резьбой - У, на черт. 2 и в табл. 4 для соединений с трапецеидальной резьбой - ОТТМ и на черт. 3 и в табл. 5 для высокогерметичных соединений - ОТТГ. Размеры и масса безмуфтовых раструбных труб - ТБО должны соответствовать указанным на черт. 4 и в табл. 6.

1.1; 1.2 (Измененная редакция, Изм. № 2, 4).

1.3. Трубы исполнения А и Б должны изготовляться длиной от 9,5 до 13 м.

В партии труб с треугольной резьбой и трапецеидальной резьбой - ОТТМ допускается:

до 20 % труб длиной от 8 до 9,5 м и не более 10 % труб длиной от 5 до 8 м при их изготовлении из литой заготовки (слитка);

до 10 % труб длиной от 8 до 9,5 м и не более 5 % труб длиной от 5 до 8 м при их изготовлении из катаной заготовки.

По требованию потребителя допускается изменение количества труб длиной менее 9,5 м в партии, а также изготовление труб длиной менее 5 м.

Трубы с высокогерметичными соединениями - ОТТГ и безмуфтовые раструбные трубы - ТБО изготовляют длиной от 9,5 до 13 м.

Длина трубы определяется расстоянием между ее торцами, а при наличии навинченной муфты - расстоянием от свободного торца муфты до конца сбега резьбы противоположного конца трубы.

Допускается изготовление труб ОТТГ длиной от 8 до 9,5 м в объеме 20 % партии из литой заготовки (слитка).

(Измененная редакция, Изм. № 4).

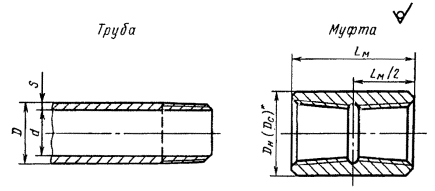

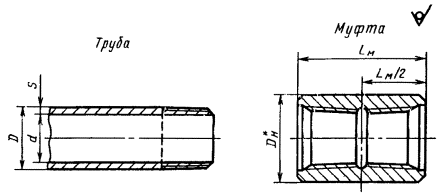

Черт. 1

Черт. 2

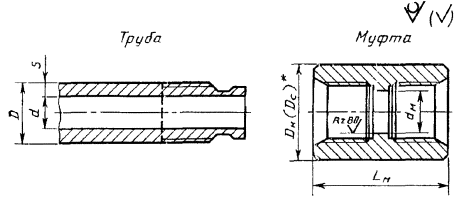

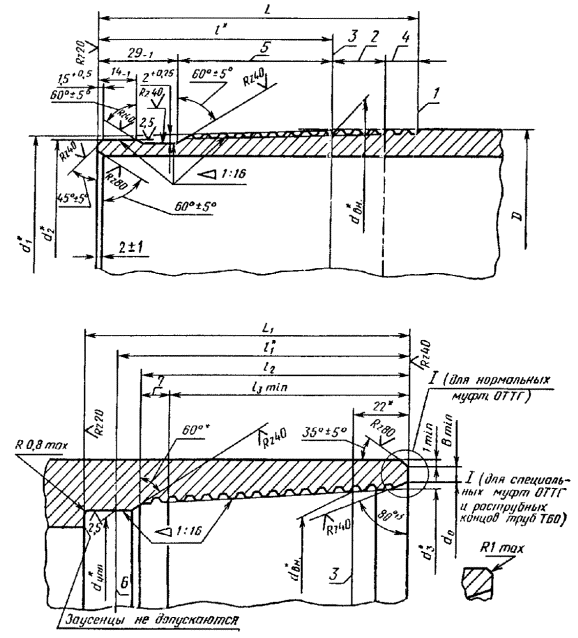

Черт. 3

^* D_н - наружный диаметр нормальной муфты;

D_с - наружный диаметр специальной муфты.

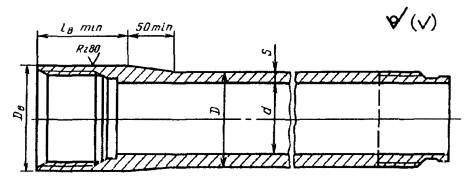

Черт. 4

(Измененная редакция, Изм. № 1, 2).

1.4. Предельные отклонения по размерам и массе труб и муфт устанавливают следующие:

а) по наружному диаметру труб:

всех условных диаметров...................................... % (исполнение А);

с условным диаметром до 219 мм включ............ ±1,0 % (исполнение Б);

с условным диаметром свыше 219 мм................. ±1,25 % (исполнение Б).

Концы труб с треугольной резьбой, ОТТМ и ОТТГ, а также ниппельные концы труб ТБО должны выполняться так, чтобы обеспечивать минимальную длину резьбы с полным профилем без черновик, указанную в п. 2.20, и минимальную толщину стенки в плоскости торца трубы, указанную в примечаниях к табл. 13, 14, 17 и 19.

Для раструбных концов труб ТБО допускается увеличение наружного диаметра D на расстоянии (l_В_min + D) мм от торца не более чем на 3 мм, а на расстоянии свыше 500 мм от торца предельные отклонения наружного диаметра трубы должны соответствовать указанным в настоящем пункте;

б) по толщине стенки...................................... минус 12,5 %

Плюсовые отклонения ограничиваются массой трубы;

в) по наружному диаметру муфт:

нормальных............................................ ±1,0 %, но не более ±3 мм;

специальных........................................... мм;

г) по длине муфт.................................... ±3,0 мм;

д) по массе.............................................. для отдельной трубы - (исполнение А);

для партии труб (массой не менее 60 т) -

минус 1,75 % (исполнение А),

для отдельной трубы - % (исполнение Б).

Примечание. Для труб исполнения А массой менее 60 т предельные отклонения для партии труб не регламентируются.

Таблица 2

Трубы с короткой треугольной резьбой и муфты к ним

Размеры, мм

Условный диаметр трубы	Труба				Муфта
Условный диаметр трубы	Наружный диаметр D	Толщина стенки s	Внутренний диаметр d	Масса 1 м, кг	Наружный диаметр D_н	Длина L_м	Масса, кг
114	114,3	5,2	103,9	14,0	127,0 (133,0)	158	3,7 (5,2)
		5,7	102,9	15,2
		6,4	101,5	16,9
		7,4	99,5	19,4
		8,6	97,1	22,3
127	127,0	5,6	115,8	16,7	141,3 (146,0)	165	4,6 (6,3)
		6,4	114,2	19,1
		7,5	112,0	22,1
		9,2	108,6	26,7
140	139,7	6,2	127,3	20,4	153,7 (159,0)	171	5,2 (7,0)
		7,0	125,7	22,9
		7,7	124,3	25,1
		9,2	121,3	29,5
		10,5	118,7	33,6
146	146,1	6,5	133,1	22,3	166,0	177	8,0
		7,0	132,1	24,0
		7,7	130,7	26,2
		8,5	129,1	28,8
		9,5	127,1	32,0
		10,7	124,7	35,7
168	168,3	7,3	153,7	29,0	187,7	181	9,1
		8,0	152,3	31,6
		8,9	160,5	35,1
		10,6	147,1	41,2
		12,1	144,1	46,5
178	177,8	5,9	166,0	24,9	194,5 (198,0)	184	8,3 (10,0)
		6,9	164,0	29,1
		8,1	161,6	33,7
		9,2	159,4	38,2
		10,4	157,0	42,8
		11,5	154,8	47,2
		12,7	152,4	51,5
194	193,7	7,6	178,5	35,0	215,9	190	12,2
		8,3	177,1	38,1
		9,5	174,7	13,3
		10,9	171,9	49,2
		12,7	168,3	56,7
219	219,1	6,7	205,7	35,1	244,5	196	16,2
		7,7	203,7	40,2
		8,9	201,3	46,3
		10,2	198,7	52,3
		11,4	196,3	58,5
		12,7	193,7	64,6
		142	190,7	71,5
245	244,5	7,9	228,7	46,2	269,9	196	17,9
		8,9	226,7	51,9
		10,0	224,5	58,0
		11,1	222,3	63,6
		12,0	220,5	68,7
		13,8	216,9	78,7
273	273,1	7,1	258,9	46,5	298,5	203	20,7
		8,9	295,3	57,9
		10,2	252,7	65,9
		11,4	250,3	73,7
		12,6	247,9	80,8
		13,8	245,5	88,5
		15,1	242,9	96,1
		16,5	240,1	104,5
299	298,5	8,5	281,5	60,5	323,9	203	22,5
		9,5	279,5	67,9
		11,1	2763	78,3
		12,4	273,7	87,6
		14,8	268,9	103,5
324	323,9	8,5	306,9	66,1	351,0	203	23,4
		9,5	304,9	73,6
		11,0	301,9	84,8
		12,4	299,1	95,2
		14,0	295,9	106,9
340	339,7	8,4	322,9	68,5	305,1	203	25,5
		9,7	320,3	78,6
		10,9	317,9	88,6
		12,2	315,3	98,5
		13,1	313,5	105,2
		14,0	311,7	112,2
		15,4	308,9	123,5
351	351,0	9,0	333,0	75,9	376,0	229	29,0
		10,0	331,0	81,1
		11,0	329,0	92,2
		12,0	327,0	100,3
377	377,0	9,0	359,0	81,7	402,0	229	31,0
		10,0	357,0	90,5
		11,0	355,0	99,3
		12,0	363,0	108,0
406	406,4	9,5	387,4	93,2	431,8	228	35,9
		11,1	384,2	108,3
		12,6	381,2	122,1
		16,7	373,0	160,1
426	426,0	10,0	406,0	102,7	451,0	229	37,5
		11,0	404,0	112,6
		12,0	402,0	122,5
473	473,1	11,1	450,9	125,9	508,0	228	54,0
508	508,0	11,1	485,8	136,3	533,4	228	44,6
		12,7	482,6	155,1
		16,1	475,8	195,6

Таблица 3

Трубы с удлиненной треугольной резьбой - У и муфты к ним

Размеры, мм

Условный диаметр трубы	Труба				Муфта
Условный диаметр трубы	Наружный диаметр D	Толщина стенки s	Внутренний диаметр d	Масса 1 м, кг	Наружный диаметр D_н	Длина L_м	Масса, кг
114	114,3	6,4	101,5	16,9	127,0 (133,0)	177	4,1 (5,6)
		7,4	99,5	19,4
		8,6	97,1	22,3
		10,2	93,9	26,7
127	127,0	6,4	114,2	19,1	141,3 (146,0)	196	5,7 (7,0)
		7,5	112,0	22,1
		9,2	108,6	26,7
		10,7	105,6	30,7
140	139,7	7,0	125,7	22,9	153,7 (159,0)	203	6,4 (8,5)
		7,7	124,3	25,1
		9,2	121,3	29,5
		10,5	118,7	33,6
146	146,1	7,0	132,1	24,0	166,0	215	9,7
		7,7	130,7	26,2
		8,5	129,1	28,8
		9,5	127,1	32,0
		10,7	124,7	35,7
168	168,3	7,3	153,7	29,0	187,7	222	11,3
		8,0	152,3	31,6
		8,9	150,5	35,1
		10,6	147,1	41,2
		12,1	144,1	46,5
178	177,8	8,1	161,6	33,7	194,5 (198,0)	228	10,7 (12,4)
		9,2	159,4	38,2
		10,4	157,0	42,8
		11,5	154,8	47,2
		12,7	152,4	5,1,5
		13,7	150,4	55,5
		15,0	147,8	60,8
194	193,7	8,3	177,1	36,1	215,9	235	15,5
		9,5	174,7	43,3
		10,9	171,9	49,2
		12,7	168,3	56,7
		15,1	163,5	66,5
219	219,1	8,9	201,3	46,3	244,5	254	21,6
		10,2	198,7	52,3
		11,4	196,3	68,5
		12,7	193,7	64,6
		14,2	190,7	71,5
245	244,5	8,9	226,7	51,9	269,9	266	25,3
		10,0	224,5	58,0
		11,1	222,3,	63,6
		12,0	220,5	68,7
		13,8	216,9	78,7
		15,9	212,7	89,5

Таблица 4

Трубы с трапецеидальной резьбой и муфты к ним - ОТТМ

Размеры, мм

Условный диаметр трубы	Труба				Муфта
	Наружный диаметр D	Толщина стенки s	Внутренний диаметр d	Масса 1 м, кг	Наружный диаметр		Длина L_м	Масса, кг
	Наружный диаметр D	Толщина стенки s	Внутренний диаметр d	Масса 1 м, кг	D_н	D_с	Длина L_м	D_н	D_с
114	114,3	6,4	101,5	16,9	127,0 (133,0)	123,8	170	4,0 (5,6)	3,0
		7,4	90,5	19,4
		8,6	97,1	22,3
		10,2	93,9	26,7
127	127,0	6,4	114,2	19,1	141,3 (146,0)	136,5	174	4,8 (6,6)	3,3
		7,5	112,0	22,1
		9,2	108,6	26,7
		10,7	105,6	30,7
140	139,7	6,2	127,3	20,4	153,7 (159,0)	149,2	182	5,3 (7,3)	4,1
		7,0	125,7	22,9
		7,7	124,3	25,1
		9,2	121,3	29,5
		10,5	118,7	33,6
146	146,1	5	133,1	22,3	166	156	182	7,9	4,4
		7,0	132,1	24,0
		7,7	130,7	26,2
		8,5	129,1	28,8
		9,5	127,1	32,0
		10,7	124,7	35,7
168	168,3	7,3	153,7	29,0	187,7	177,8	190	9,5	4,8
		8,0	152,3	31,6
		8,9	150,5	35,1
		10,6	147,1	41,2
		12,1	144,1	46,5
178	177,8	6,9	161,0	29,1	194,5 (198,0)	187,3	198	8,6 (10,5)	5,3
		8,1	161,6	33,7
		9,2	159,4	38,2
		10,4	157,0	42,8
		11,5	151,8	47,2
		12,7	152,1	51,5
		13,7	150,4	55,5
		15,0	147,8	60,8
194	193,7	7,6	178,5	35,0	215,9	206,4	206	13,4	8,0
		8,3	177,1	38,1
		9,5	174,7	43,3
		10,9	171,9	49,2
		12,7	168,3	55,7
		15,1	163,5	66,5
219	219,1	7,7	203,7	40,2	214,5	231,8	218,0	18,0	9,6
		8,9	201,3	46,3
		10,2	198,7	52,3
		11,4	196,3	58,5
		12,7	193,7	64,6
		14,2	190,7	71,5
245	244,5	7,9	228,7	46,2	269,9	257,2	218	19,9	10,7
		8,9	226,7	51,9
		10,0	224,5	58,0
		11,1	222,3	63,6
		12,0	220,5	68,7
		13,8	216,9	78,7
		15,9	212,7	89,5
273	273,1	8,9	255,3	57,9	298,5	285,8	218	22,2	12,0
		10,2	252,7	65,9
		11,4	250,3	73,7
		12,6	247,9	80,8
		13,8	245,5	88,5
		15,1	242,9	96,1
		16,5	240,1	104,5
299	298,5	8,5	281,5	60,5	323,9	-	218	24,1	-
		9,5	279,5	67,9
		11,1	276,3	78,3
		12,4	273,7	87,6
		14,8	268,9	103,5
324	323,9	8,5	306,9	66,1	351,0	-	218	26,1	-
		9,5	304,9	73,6
		11,0	301,9	84,8
		12,1	299,1	95,2
		14,0	295,9	106,9
340	339,7	9,7	320,3	78,6	365,1	-	218	27,3	-
		10,9	317,9	88,6
		12,2	312,3	98,5
		13,1	313,5	105,2
		14,0	311,7	112,2
		15,4	308,9	123,5

Таблица 5

Трубы с высокогерметичными соединениями и муфты к ним - ОТТГ

Условный диаметр трубы, мм	Труба				Муфта
	Наружный диаметр D, мм	Толщина стенки S, мм	Внутренний диаметр d, мм	Масса 1 м, кг	Наружный диаметр		Длина L_м, мм	Внутренний диаметр d_м (пред. откл. ), мм	Масса, кг
	Наружный диаметр D, мм	Толщина стенки S, мм	Внутренний диаметр d, мм	Масса 1 м, кг	Д_н, мм	Д_с, мм	Длина L_м, мм	Внутренний диаметр d_м (пред. откл. ), мм	Д_н	Д_с
114	114,3	8,6	97,1	22,3	127,0 (133,0)	123,8	205	97	4,8 (6,8)	3,9
114	114,3	10,2	93,9	26,7	127,0 (133,0)	123,8	205	97	4,8 (6,8)	3,9
127	127,0	9,2	108,6	26,7	141,3 (146,0)	136,5	210	110	5,8 (7,9)	4,4
127	127,0	10,7	105,6	30,7	141,3 (146,0)	136,5	210	110	5,8 (7,9)	4,4
140	139,7	9,2	121,3	29,5	153,7 (159,0)	149,2	218	122	7,0 (9,1)	5,0
		10,5	118,7	33,6				119
		8,5	129,1	28,8				130
146	146,1	9,5	127,1	32,0	106,0	156,0	218	130	9,5	5,2
		10,7	124,7	35,17				126
		8,9	150,5	30,1				151
168	168,3	10,6	147,1	41,2	187,7	177,8	225	148	11,3	6,2
		12,1	144,1	46,5				148
		9,2	159,4	38,2				160
178	177,8	10,4	157,0	42,8	194,5 (198,0)	187,3	234	158	10,6 (13,9)	6,8
		11,5	154,8	47,2				158
		12,7	162,4	51,5				158
		13,7	150,4	55,5				158
		15,0	148,0	60,8				158
194	193,7	9,5	174,7	43,3	215,9	206,4	242	1715	15,7	9,4
		10,9	171,9	49,2				175
		12,7	168,3	56,7				172
		15,1	163,5	66,5				172
219	219,1	8,9	201,3	46,3	244,5	231,8	254	203	21,6	11,9
		10,2	198,7	52,3				203
		11,4	196,3	58,5				198
		12,7	193,7	64,6				198
		14,2	190,7	71,5				198
245	244,5	8,9	226,7	51,9	269,9	257,2	254	226	23,9	13,2
		10,0	224,5	58,0				223
		11,1	222,3	63,6				223
		12,0	220,5	68,7				223
		13,8	216,9	78,7				223
		15,9	212,7	89,5				223
273	273,1	8,9	255,3	57,9	298,5	285,8	254	256	26,7	14,8
		10,2	252,7	65,9				256
		11,4	250,3	73,7				256
		12,6	247,9	80,8				256
		13,8	245,5	88,5				256
		16,1	242,9	96,1				256
		16,5	240,1	104,5				256

Примечания:

1. Если значения наружного диаметра и масса муфты для исполнения А и Б отличаются, то для исполнения Б эти значения представлены в скобках (табл. 2 - 5).

2. Муфты специальные с уменьшенным наружным диаметром (Д_с) изготовляются только исполнения А (табл. 4 и 5).

(Измененная редакция, Изм. № 4).

Таблица 6

Трубы безмуфтовые раструбные - ТБО

Размеры, мм

Условный диаметр трубы	Наружный диаметр D	Толщина стенки s	Внутренний диаметр d	Наружный диаметр высаженной части раструбного конца D_н (пред. откл. ±0,5)	Длина высаженной части раструбного конца l_В_min	Масса 1 м, кг	Уменьшение массы одной трубы, обусловленное отделкой концов, кг
127	127,0	9,2	108,6	136	104	22,0	0,2
127	127,0	10,7	105,6	136	104	26,7	0,6
140	139,7	9,2	121,3	154	108	29,5	0,5
140	139,7	10,5	118,7	154	108	33,6	0,8
146	146,1	8,5 <
