МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
Постановлением Комитета стандартов, мер и измерительных
приборов при Совете Министров СССР от 13 июня 1969 г. № 680 дата введения установлена 01.07.70 Ограничение срока действия снято Постановлением
Госстандарта СССР от 20.04.89 № 1027 Издание 2006 г. с
Изменениями № 1, 2, утвержденными в июне 1980 г., апреле 1989 г. (ИУС 9-80,
7-89). Настоящий стандарт распространяется на крыльчатые гайки, предназначенные

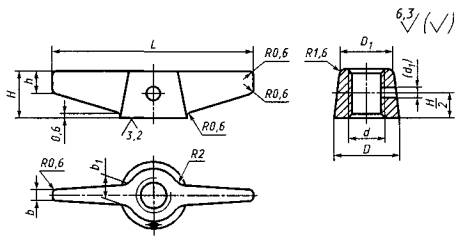

для станочных приспособлений. 1. Конструкция и размеры гаек должны соответствовать указанным на
чертеже и в таблице. Примечание. Размер в скобках - после сборки. Отверстие d1 под штифт
просверлить насквозь и развернуть с полем допуска - K7. Размеры в мм
Пример условного
обозначения крыльчатой гайки размером d = М5: Гайка 7004-0041 ГОСТ 3385-69 (Измененная редакция, Изм. № 1, 2). 2. Материал - сталь марки 45 по ГОСТ
1050-88. Допускается замена на сталь других марок с механическими
свойствами не ниже, чем у стали марки 45. 3. Твердость - 30 ... 35 HRC. По требованию потребителя гайки допускается
изготавливать без термической обработки. 4. Неуказанные предельные
отклонения размеров: h14, 5. Резьба метрическая - по ГОСТ
24705-2004. Поле допуска резьбы - 6Н по ГОСТ
16093-2004. 4, 5. (Измененная редакция, Изм. № 2). 6. Размеры фасок для резьбы - по
ГОСТ
10549-80. 7. (Исключен, Изм. № 1). 8. Покрытие - Хим. Окc. прм (обозначение покрытия - по ГОСТ
9.306-85). По соглашению с потребителем допускается применение других видов
защитных покрытий. 9. Остальные технические
требования - по ГОСТ 1759.0-87. 10. Маркировать: наименование
изделия, его обозначение, обозначение настоящего стандарта и товарный знак
предприятия-изготовителя. Маркировку нанести на тару или упаковку для партии
гаек одного типоразмера. 11. Примеры применения
крыльчатых гаек указаны в приложении. (Введен дополнительно, Изм. №

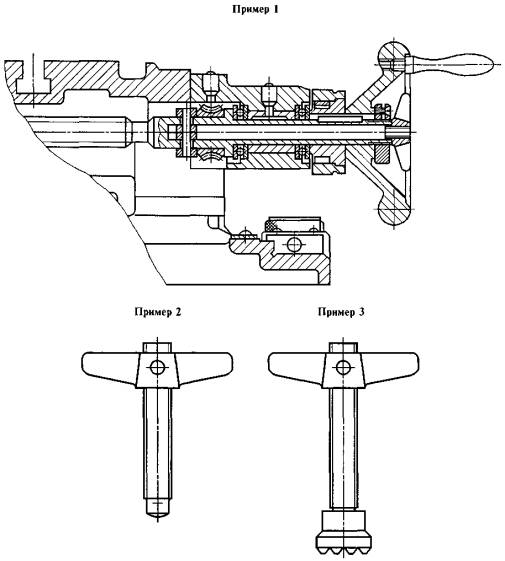

2). ПРИЛОЖЕНИЕ Справочное ПРИМЕРЫ ПРИМЕНЕНИЯ КРЫЛЬЧАТЫХ ГАЕК |
|
|
