ГОСУДАРСТВЕННЫЙ
СТАНДАРТ СОЮЗА ССР УГЛОМЕРЫ С НОНИУСОМ ТЕХНИЧЕСКИЕ
УСЛОВИЯ ГОСТ 5378-88 (СТ СЭВ 850-87) ИЗДАТЕЛЬСТВО
СТАНДАРТОВ Москва ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
Срок действия с 01.01.90 до 01.01.2000 Настоящий
стандарт распространяется на угломеры с отсчетом по нониусу 2’, 5’ и 10’ для измерения
наружных углов от 0° до 360° и внутренних от 40° до 180°. 1. ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ
1.1. Типы и основные параметры угломеров должны соответствовать
указанным в табл. 1 и на черт. 1 - 4. Таблица 1
1.2. Пример
условного обозначения угломера типа 1 со значением отсчета по нониусу
2’: Угломер
типа 1-2 ГОСТ 5378-88 1.3. Угломер
типа 3 должен быть изготовлен с двумя линейками длиной 200 и 300 мм.
Допускается применение линеек длиной 150 и 315 мм. 1 - основание, 2 -
нониус; 3 - стопор; 4 - линейка;

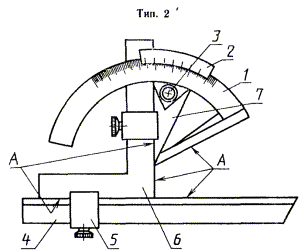

5 - зажим; 6 - угольник; А - измерительные поверхности Черт. 1 1 - основание; 2 -
нониус; 3 - стопор; 4 -
линейка; 5 - зажим; 6 -
угольник; 7 - сектор; А -

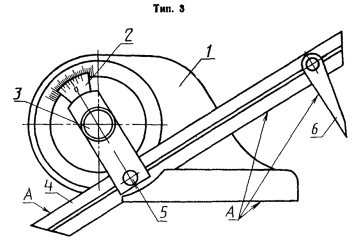

измерительные поверхности Черт. 2 1 - основание, 2 -
нониус, 3 - стопор, 4 - линейка, 5 - зажим, 6 - вспомогательная линейка, А - измерительные
поверхности Черт. 3 1 - основание; 2 - нониус; 3 - стопор, А - измерительные
поверхности Черт. 4 Примечание. Черт. 1 - 4 не определяют конструкцию угломеров. 2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
2.1. Характеристики 2.1.1. Угломеры должны быть изготовлены в
соответствии с требованиями настоящего стандарта по конструкторской
документации, утвержденной в установленном порядке. 2.1.2. Цена
деления шкалы оснований, угломеров с отсчетом по нониусу 2’ и 5’ должна быть 1°, у угломеров с отсчетом по
нониусу 10’ должна быть 1 или 2°. 2.1.3.
Предел допускаемой погрешности угломеров как при незатянутом, так и при
затянутом стопоре при температуре окружающего воздуха (20 ± 5) ºС и
относительной влажности до 80 % не должна быть более значений, указанных в
табл. 2. Таблица 2
2.1.4. Допуски плоскостности
и прямолинейности измерительных поверхностей угломеров должны соответствовать
указанным в табл. 3. Таблица 3
Примечание. Требования плоскостности и прямолинейности не
распространяются: на зону в
1 мм от краев, ограничивающих длину, для измерительных поверхностей до 150 мм; на зону в
1,5 мм для измерительных поверхностей свыше 150 мм; на зону 0,2 мм вдоль краев плоских измерительных поверхностей. 2.1.5.
Допуски параллельности измерительных поверхностей линейки угломера типа 3 и
нониуса угломера типа 4 должны соответствовать указанным в табл. 4. Таблица 4

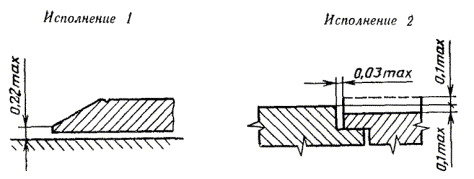

2.1.6. Взаимное расположение верхней кромки нониуса
(плоскость нониуса) и поверхности шкалы основания должно соответствовать
исполнению 1 или 2, указанному на черт. 5. Черт. 5 2.1.7. Детали
угломеров, имеющие измерительные поверхности или шкалы, должны быть изготовлены
из инструментальной, нержавеющей или легированной конструкционной сталей. 2.1.8. Наружные
поверхности деталей угломеров, за исключением
измерительных поверхностей и деталей, изготовленных из нержавеющей стали,
должны быть хромированы. 2.1.9.
Допускается применение шкал угломеров, изготовленных из нержавеющей стали, с
матовым покрытием. 2.1.10.
Твердость измерительных поверхностей деталей угломеров должна быть не менее 57 HRCэ - изготовленных из
инструментальной или легированной конструкционной стали; 51 HRCэ - изготовленных из
нержавеющей стали. 2.1.11.
Параметр шероховатости измерительных поверхностей Ra должен быть не более 0,2 мкм
по ГОСТ 2789. 2.1.12. Каждое
пятое деление шкалы основания должно быть отмечено удлиненным штрихом, а каждое
десятое - цифрой, обозначающей значение измеряемого угла, или угла,
дополняющего до 180°, 270° или 360°. Длина видимой части коротких штрихов шкал
основания и нониуса должна быть не менее 2 - 3 мм. 2.1.14.
Размеры штрихов шкалы основания и нониуса должны соответствовать указанным в
табл. 5. Таблица 5 мм
2.1.15. Угломеры со значением отсчета по нониусу 2’
и 5’ должны иметь приспособления для микрометрической подачи или какое-либо
другое устройство для тонкой подачи при установке нониуса на требуемый угол.
Холостой ход такой подачи не должен превышать ¼ оборота. 2.1.17.
Конструкция угломеров типа 4 должна позволять производить разметочные работы на
плоскости. 2.1.18.
Средняя наработка на отказ угломеров должна быть не менее 18000 условных
измерений. Установленная
безотказная наработка угломеров - не менее 3000 условных измерений. Критерием
отказа является невыполнение хотя бы одного требования пп. 2.1.3 -
2.1.5. 2.1.19.
Полный средний срок службы угломеров - не менее 8 лет. Критерием
предельного состояния является износ измерительных поверхностей угломеров,
характеризуемый невозможностью восстановления их механической обработкой в
соответствии с требованиями пп. 2.1.3 - 2.1.5. 2.1.20.
Установленный полный срок службы - не менее 5 лет. 2.1.21.
Срок сохраняемости - не менее 2 лет. 2.1.22.
Среднее время восстановления угломера - не более 4 ч. 2.2. Комплектность 2.2.1.
К комплекту угломера с принадлежностями должен быть приложен паспорт по ГОСТ 2.601, включающий инструкцию по
эксплуатации. 2.3. Маркировка, упаковка 2.3.1.
Маркировка и упаковка угломеров - по ГОСТ 13762. 2.3.2. На
каждом угломере должны быть нанесены: товарный знак
предприятия-изготовителя; пределы
измерений в градусах; значение
отсчета по нониусу; номер угломера
согласно нумерации предприятия-изготовителя; год выпуска или
его обозначение; цена деления
шкалы основания. 2.3.3. Для
угломеров типов 1 и 4 допускается мягкая упаковка. 3. ПРИЕМКА
3.1. Для
проверки соответствия угломеров требованиям настоящего стандарта проводят
государственные испытания, приемочный контроль, периодические испытания и
испытания на надежность. 3.2.
Государственные испытания - по ГОСТ 8.001 и ГОСТ 8.383. 3.3. При
приемочном контроле каждый угломер проверяют на соответствие требованиям пп. 2.1.3 -
2.1.5,
2.1.13,
2.1.14,
2.2.1. 3.4.
Периодические испытания проводят не реже одного раза в три года не менее чем на
трех угломерах из числа прошедших приемочный контроль на соответствие всем
требованиям настоящего стандарта, кроме пп. 2.1.18 - 2.1.22.
На соответствие требованиям пп. 2.1.18; 2.1.19; 2.1.20;
2.1.22
проверяют угломеры из числа выдержавших испытание на сохраняемость по п. 4.5.
Требования п 2.1.18 подтверждают испытаниями на надежность, которые проводят не
реже одного раза в три года. Допускается совмещать испытания на надежность с
периодическими испытаниями. Показатели пп. 2.1.19
- 2.1.22
должны быть подтверждены результатами анализа подконтрольной эксплуатации не
менее 10 угломеров. Если при
испытаниях обнаружено, что угломеры соответствуют требованиям настоящего
стандарта, то результаты периодических испытаний и испытаний на надежность
считают положительными. 4. МЕТОДЫ КОНТРОЛЯ И ИСПЫТАНИЙ
4.1.
Поверка угломеров - по МИ 2131-90. 4.2. При
проверке влияния транспортной тряски используют ударный стенд, создающий тряску
ускорением 30 м/с2 при частоте 80 - 120 ударов в минуту. Угломеры в
упаковке крепят к стенду и испытывают при общем числе ударов 15000. После
испытаний метрологические характеристики угломеров не должны превышать
значений, указанных в п. 2.1.3. 4.3.
Воздействие климатических факторов внешней среды при транспортировании
проверяют в климатических камерах. Испытания угломеров в упаковке проводят в
следующем порядке: сначала при
температуре минус (50 ± 3) °С, затем плюс (50 ± 3) °С и далее при относительной
влажности (95 ± 3) % при температуре 35 °С. Выдержка в климатической камере по
каждому виду испытаний - не менее 2 ч. После испытаний метрологические
характеристики угломеров не должны превышать значений, указанных в п. 2.1.3. 4.4. План
контроля показателей безотказности: продолжительность
испытаний - 14400 условных измерений; число
испытуемых изделий - 5. Если за время
испытаний отказов не наблюдалось, то результаты испытаний считают
положительными. 4.5.
Результаты анализа подконтрольной эксплуатации следует считать положительными,
если: среднее время
восстановления контролируемых изделий не более 4 ч (п. 2.1.22); среднее
значение полного срока службы контролируемого изделия не менее 8 лет (п. 2.1.19); все контролируемые
угломеры не достигнут своего предельного состояния до 5-летнего срока службы
(п. 2.1.20); все
контролируемые изделия, после нахождения в режиме хранения не менее 2 лет,
соответствуют требованиям пп. 2.1.3; 2.1.4; 2.1.5; 2.1.16
настоящего стандарта (п. 2.1.21). 5. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ
5.1.
Транспортирование и хранение угломеров - по ГОСТ 13762. 6. ГАРАНТИИ ИЗГОТОВИТЕЛЯ
6.1.
Изготовитель гарантирует соответствие угломеров требованиям настоящего
стандарта при соблюдении условий эксплуатации, транспортирования и хранения. 6.2.
Гарантийный срок эксплуатации угломеров - 12 мес со дня ввода их в
эксплуатацию. ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН
Министерством станкостроительной и инструментальной промышленности СССР РАЗРАБОТЧИКИ И. И. Городецкая, Т. Ю.
Неудачина 2. УТВЕРЖДЕН И ВВЕДЕН В
ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от
17.10.88 № 3447 3. Срок проверки - III кв. 1994 г. Периодичность проверки - 5
лет 4. Стандарт полностью
соответствует СТ СЭВ 850-87 5. ВЗАМЕН ГОСТ 5378-66 6. ССЫЛОЧНЫЕ НОРМАТИВНО
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
7. ПЕРЕИЗДАНИЕ. Декабрь 1992
