ГОСТ Р ИСО 3411-99

ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

МАШИНЫ ЗЕМЛЕРОЙНЫЕ

Антропометрические данные операторов и минимальное рабочее пространство вокруг оператора

Earth-moving machinery. Human physical dimensions of operators and minimum operator space envelope

Дата введения 2000-07-01

1 Область применения

Настоящий стандарт устанавливает антропометрические данные операторов землеройных машин и минимальное рабочее пространство вокруг оператора, ограниченное внутренними размерами кабин и устройствами ROPS, FOPS, применяемыми на землеройных машинах.

Стандарт распространяется на землеройные машины по ГОСТ Р ИСО 6165.

Требования настоящего стандарта являются обязательными.

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты.

ГОСТ 27258-87 (ИСО 6682-86) Машины землеройные. Зоны комфорта и досягаемости для органов управления

ГОСТ 27715-88 (ИСО 5353-95) Машины землеройные, тракторы и машины для сельскохозяйственных работ и лесоводства. Контрольная точка сиденья

ГОСТ Р ИСО 6165-99 Машины землеройные. Классификация. Термины и определения

3 Определения

В настоящем стандарте применяют следующие термины с соответствующими определениями (рисунок 1).

Рисунок 1 - Рост операторов

3.1 операторы низкого роста: Операторы, которые по росту составляют 5 % всего количества операторов землеройных машин и имеют антропометрические данные ниже указанных в разделе 4 значений.

3.2 операторы среднего роста: Операторы, которые по росту составляют 90 % всего количества операторов землеройных машин и имеют антропометрические данные ниже и выше указанных в разделе 4 значений.

3.3 операторы высокого роста: Операторы, которые по росту составляют 5 % всего количества операторов землеройных машин и имеют антропометрические данные выше указанных в разделе 4 значений.

4 Антропометрические данные операторов

4.1 Общие положения

Антропометрические данные операторов низкого, среднего и высокого ростов в положениях стоя и сидя приведены на рисунках 2 и 3. Расстояния между суставами тела операторов низкого, среднего и высокого ростов приведены на рисунке 4.

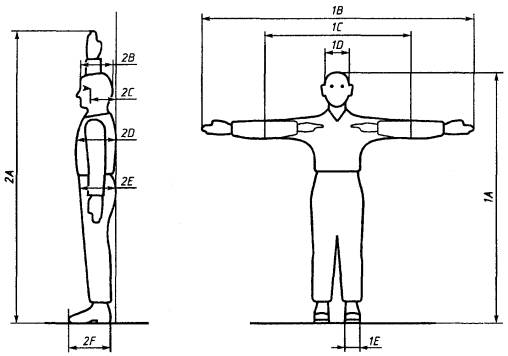

Рисунок 2 - Размеры оператора в спецодежде в положении стоя

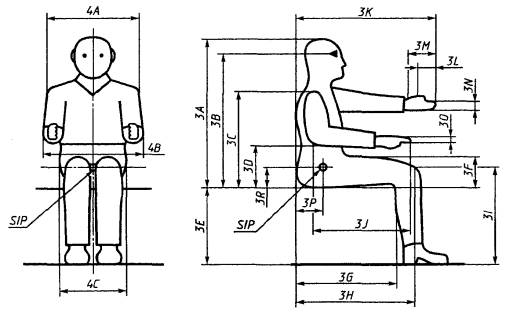

Рисунок 3 - Размеры оператора в спецодежде в положении сидя

¹⁾ Для оператора в положении сидя.

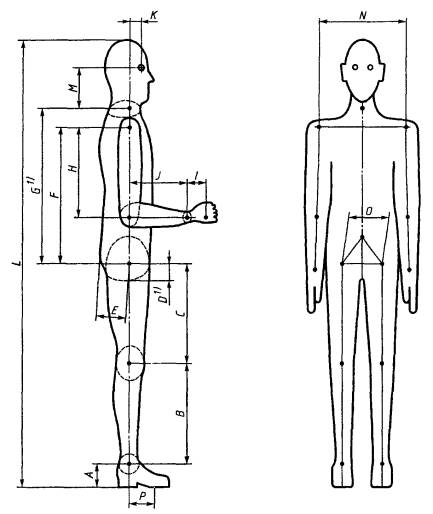

Рисунок 4 - Расстояние между суставами тела оператора

Примечание - Антропометрические данные операторов низкого и высокого ростов получены путем обобщения данных операторов разных стран. Поэтому антропометрические данные небольшого числа национальных групп операторов самого низкого и самого высокого ростов будут меньше 5 % или больше 95 % групп операторов. Для таких операторов рекомендуется применять вертикальную регулировку сиденья 75 мм в соответствии с ГОСТ 27258, приложение А.

4.2 Измерения

При измерениях антропометрических данных операторов необходимо учитывать допуск на высоту подметки обуви и толщину спецодежды.

В графе «Рост (вес) оператора высокий (в арктической одежде)» в таблицах 1 и 2 приведены размеры операторов в неплотно прилегающей одежде (кроме оператора в положении сидя), в теплых рукавицах, шлеме и капюшоне.

Таблица 1

В миллиметрах

Условное обозначение	Параметры оператора	Рост (вес) оператора
Условное обозначение	Параметры оператора	низкий (55 кг)	средний (76,5 кг)	высокий (98 кг)	высокий (в арктической одежде) (109 кг)
1А	Рост^{1), 2)}	1550	1715	1880	1920
1В	Размах рук	1585	1750	1920	1960
1C	Размах рук, согнутых в локтях	850	950	1050	1125
1D	Ширина головы^{3), 4)}	140	152	165	265
1E	Ширина обуви	95	105	115	140
2А	Предел досягаемости над головой (по кончикам пальцев)	1900	2100	2300	2325
2В	Длина головы⁴⁾	170	188	205	255
2С	Удаленность глазного дна по отношению к вертикали	170	188	205	245
2D	Толщина грудной клетки	210	245	280	355
2Е	Толщина брюшной полости	210	255	300	400
2F	Длина обуви	250	285	320	345
¹⁾ Прибавить 50 мм на защитную каску или шлем, кроме операторов высокого роста (в арктической одежде), см. 4.2. ²⁾ См. 4.3. ³⁾ Размеры ширины головы даны без учета ушей. ⁴⁾ Размеры головы: в каске: длина » 310 мм, ширина » 270 мм; в шлеме: длина » 280 мм, ширина » 230 мм.

Таблица 2

В миллиметрах

Условное обозначение	Параметры оператора	Рост оператора
Условное обозначение	Параметры оператора	низкий	средний	высокий	высокий (в арктической одежде)
3А	Высота в положении сидя^{1), 2)}	800	880	960	990
3В	Высота расположения глаз в положении сидя²⁾	690	765	840	850
3С	Высота расположения плеч	530	590	650	680
3D	Высота расположения локтя	200	235	270	260
3Е	Высота расположения горизонтальной поверхности сиденья	400	445	490	490
3F	Толщина бедра	120	145	170	200
3G	Удаленность икры от вертикали	420	470	520	500
3Н	Удаленность колена от вертикали	530	590	650	680
3I	Высота колена	500	560	620	640
3J	Длина кисти руки с предплечьем	410	460	510	535
3К	Предел досягаемости вытянутой вперед руки	750	825	900	915
3L	Уменьшение предела досягаемости за счет сжатия кисти руки	-65	-72	-80	-85
3М	Длина кисти руки	170	188	205	210
3N	Ширина кисти руки³⁾	80	86	95	105
3O	Толщина кисти руки⁴⁾	25	30	35	45
3Р	Удаленность SIP от вертикали	113	125	137	147
3R	Высота расположения SIP от горизонтальной поверхности сиденья	80	88	97	107
4А	Ширина плеч	380	440	500	540
4В	Ширина по прижатым локтям	385	450	515	635
4С	Ширина по бедрам в положении сидя	320	365	410	450
¹⁾ Прибавить примерно 50 мм на защитную каску или шлем, если требуется, кроме операторов высокого роста (в арктической одежде). ²⁾ См. 4.3. ³⁾ Ширина кисти руки приведена без учета большого пальца руки. ⁴⁾ Толщина кисти руки дана по основанию пальцев и соответствует толщине ладони.

4.3 Выпрямленное положение

Все размеры, приведенные в таблицах 1 - 4, указаны для операторов в выпрямленном положении. В нормальном положении тело человека как бы дает осадку и результаты измерений в этом случае будут несколько заниженными: значения роста (1А) и предела досягаемости с поднятой рукой (2A) будут занижены приблизительно на 15 мм, а высота в положении сидя (3А) и высота расположения глаз (3В) в положении сидя будут занижены примерно на 25 мм.

Таблица 3

В миллиметрах

Условное обозначение	Параметры оператора	Рост оператора
Условное обозначение	Параметры оператора	низкий	средний	высокий
А	Высота лодыжки (с обувью)	98	109	119
В	Длина голени	367	406	445
С	Длина бедра	372	412	452
D	Расстояние (по вертикали) от точки бедра до ягодицы¹⁾	80	88	97
E	Расстояние (продольное) от точки бедра до ягодицы	113	125	137
F	Длина туловища	396	438	480
G	Расстояние от точки бедра до точки поворота шеи¹⁾	481	533	584
Н	Длина верхней части руки	247	274	300
I	Расстояние от запястья до точки сжатия	105	116	127
J	Длина предплечья	220	244	267
К	Расстояние от глаз до осевой линии туловища	71	78	86
L	Рост (с учетом обуви)	1550	1715	1880
М	Расстояние от уровня глаз до точки поворота шеи	133	148	162
N	Ширина по точкам поворота плеч	310	343	376
O	Ширина по точкам поворота бедер	152	169	185
Р	Расстояние от лодыжки до точки приложения усилия к педали	124	137	150
¹⁾ Для оператора в положении сидя. Примечание - Размеры соответствуют требованиям приложения А ГОСТ 27258.

Таблица 4

В миллиметрах

Условное обозначение	Параметр	Размер
d₁	Зазор между кабиной, устройствами ROPS, FOPS и органами управления при их ближайшем положении к стенке кабины и устройствам ROPS, FOPS	Не менее 50
R₁	Расстояние от SIP до потолка кабины, устройств ROPS, FOPS в поперечной плоскости:
	оператор в защитном шлеме; сиденье имеет регулировку и подвеску; мощность двигателя 150 кВт	Не менее 1050
	оператор без защитного шлема; сиденье имеет регулировку и подвеску; мощность двигателя от 30 до 150 кВт	Не менее 1000
	оператор без защитного шлема, сиденье не имеет регулировки и подвески, мощность двигателя менее 30 кВт	Не менее 920
R₂	Радиус закругления в месте соединения внутренних стенок кабины и устройств ROPS, FOPS друг с другом и с потолком	Не более 250
R₃	Расстояние до задней стенки кабины, устройств ROPS, FOPS	Примечание 1
h₁	Расстояние по вертикали от SIP до нижней границы верхней части боковых стенок кабины, устройств ROPS, FOPS	Не более 150
h₂	Расстояние по вертикали от SIP до нижней границы верхней части задней стенки кабины, устройств ROPS, FOPS	Примечание 2
l₁	Ширина пространства для ног	Не менее 560
L₁	Зазор для предплечья руки в верхнем боковом пространстве кабины, устройств ROPS, FOPS	Не менее 500
L₂	Зазор между кабиной и устройствами ROPS, FOPS и арктической обувью оператора для любого положения педали и ножного органа управления	Не менее 30
Примечания 1 Не менее b + 400 мм, где b равно половине размера регулирования сиденья по горизонтали, см. 5.6. 2 Данный размер должен быть равен расстоянию по вертикали от SIP до верхней части спинки сиденья, установленного в самое нижнее положение.

5 Минимальное рабочее пространство вокруг оператора

5.1 Минимальное рекомендованное рабочее пространство вокруг оператора в спецодежде, ограниченное внутренними размерами кабины и устройствами ROPS, FOPS, приведено на рисунке 5 для оператора в положении сидя и на рисунке 6 для оператора в положении стоя. Размеры приведены относительно контрольной точки сиденья (SIP) согласно требованиям ГОСТ 27715.

¹⁾ SIP - контрольная точка сиденья.

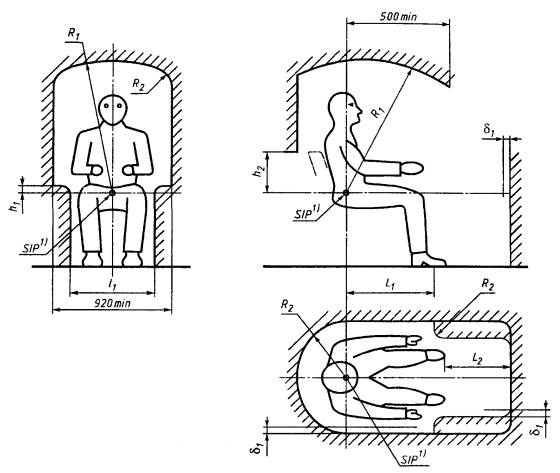

Рисунок 5 - Минимальное рабочее пространство вокруг оператора в спецодежде для работы в положении сидя, ограниченное внутренними размерами кабины и устройствами ROPS, FOPS

Примечание - Размеры - по таблице 4.

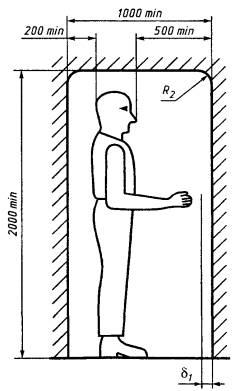

Рисунок 6 - Минимальное рабочее пространство вокруг оператора в спецодежде для работы в положении стоя, ограниченное внутренними размерами кабины и устройствами ROPS, FOPS

Примечание - Размеры d₁ и R₂ - по таблице 4. Размеры рабочего пространства по ширине и зазор для ножных органов управления соответствуют указанным на рисунке 5.

Очертание рабочего пространства не определяет форму кабины и устройств ROPS, FOPS. Допускаются изменения минимального рабочего пространства вокруг оператора для конкретных машин.

5.2 Минимальное рабочее пространство вокруг оператора указано с учетом антропометрических данных оператора высокого роста, приведенных на рисунках 2 и 3, и измеряется по внутренней поверхности кабины и устройств ROPS, FOPS, не имеющих видимых следов деформации.

5.3 Минимальное рабочее пространство вокруг оператора может быть меньше указанного на рисунках 5 и 6, если установлено, что уменьшение рабочего пространства вокруг оператора при работе на конкретных землеройных машинах повышает эффективность его работы.

Возможные изменения рабочего пространства вокруг оператора приведены ниже:

5.3.1 Минимальная высота рабочего пространства вокруг оператора, равная 1050 мм относительно SIP, рекомендуется для размещения широко используемых сидений и обеспечения зазора для защитного шлема оператора. Минимальная высота ограждения вокруг рабочего пространства может быть уменьшена до 1000 мм относительно SIP в случаях, когда оператор не пользуется защитным шлемом (ГОСТ 27715).

5.3.2 Высота рабочего пространства может быть изменена для следующих разновидностей конструкций сидений:

для сиденья без вертикальной подвески - уменьшена на 40 мм;

для сиденья без вертикального регулирования высоты - уменьшена на 40 мм;

для сиденья с регулируемой спинкой - регулировкой спинки на угол более 15°.

5.4 Положение оператора может быть смещено от осевой линии рабочего пространства в направлении прямой видимости боковой поверхности землеройной машины при условии, что минимальное расстояние от SIP до внутренней боковой поверхности составляет не менее 335 мм.

5.5 В конструкции некоторых типов землеройных машин может быть предусмотрена возможность использования рабочего пространства меньшего размера, чем установлено в настоящем стандарте. Для таких машин минимальная ширина внутреннего пространства может быть уменьшена до 650 мм. При минимальной ширине пространства должно быть предусмотрено расположение органов управления, обеспечивающее эффективную работу и комфорт оператора.

5.6 Если оператор при работе с органами рулевого управления или для доступа к органам управления, расположенным сзади SIP, наклоняется вперед, минимальный зазор между задней стенкой и оператором может быть уменьшен до 250 мм плюс 1/2 значения продольной регулировки сиденья.

5.7 Расположение органов управления - по ГОСТ 27258.

Примечание - В некоторых районах мира более чем у 5 % операторов длина ног меньше значений, указанных для операторов низкого роста. Это следует учитывать при корректировке расположения зон комфорта и досягаемости для органов ножного управления согласно ГОСТ 27258.
