ГОСТ
19772-93 МЕЖГОСУДАРСТВЕННЫЙ
СТАНДАРТ УГОЛКИ СТАЛЬНЫЕ ГНУТЫЕ
НЕРАВНОПОЛОЧНЫЕ СОРТАМЕНТ МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ Минск Предисловие 1 РАЗРАБОТАН Украинским научно-исследовательским институтом металлов ВНЕСЕН Госстандартом Украины 2 ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол № 3-93 от 17 февраля 1993 г.) За принятие проголосовали:
3 Постановлением Государственного комитета Российской Федерации по стандартизации, метрологии и сертификации от 19 июня 1996 г. № 381 межгосударственный стандарт ГОСТ 19772-93 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 1997 г. 4 ВЗАМЕН ГОСТ 19772-74 ГОСТ 19772-93 МЕЖГОСУДАРСТВЕННЫЙ
СТАНДАРТ
Дата введения

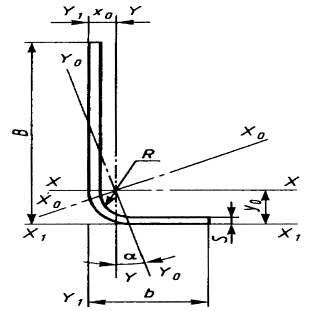

1997-01-01 1 Настоящий стандарт распространяется на уголки стальные гнутые неравнополочные, изготавливаемые на профилегибочных агрегатах из холоднокатаного и горячекатаного листового проката из углеродистой стали обыкновенного качества, углеродистой качественной конструкционной и низколегированной. 2 По точности профилирования уголки изготовляют: А - высокой точности; Б - повышенной точности; В - обычной точности. 3 Поперечное сечение неравнополочных уголков должно соответствовать указанному на рисунке 1. Обозначения
к рисунку 1
и таблицам 1
и 2 В - ширина большей полки; b - ширина меньшей полки; S - толщина полки; R - радиус кривизны; I - момент инерции; i - радиус инерции; x0, у0 - расстояние от центра тяжести до наружных поверхностей полок; F - площадь поперечного сечения; - отношение расчетного свеса большей полки к толщине профиля; - отношение расчетного свеса меньшей полки к толщине профиля. 4 Размеры, площадь поперечного сечения, справочные значения для осей и масса 1 м уголков должны соответствовать: для уголков из углеродистой кипящей и полуспокойной стали обыкновенного качества, углеродистой качественной стали с временным сопротивлением разрыву не более 460 Н/мм2 (47 кгс/мм2) - приведенным в таблице 1; для уголков из углеродистой полуспокойной и спокойной стали обыкновенного качества, углеродистой качественной стали с временным сопротивлением разрыву более 460 Н/мм2 (47 кгс/мм2) и низколегированной - приведенным в таблице 2. 5 Предельные отклонения по ширине полок должны соответствовать указанным в таблице 3. Таблица 1
Таблица 2
1 Площадь поперечного сечения
и справочные значения величин вычислены по номинальным размерам. Плотность
стали - 7,85 г/см3. 2 Радиусы кривизны
контролируют при расточке валков и обеспечивают технологией изготовления. 3 По согласованию
изготовителя и потребителя уголки из углеродистой кипящей стали изготовляют с
радиусами кривизны в соответствии с таблицей 2. Таблица 3 В миллиметрах
6 Предельные отклонения угла 90° не должны превышать: ± 1° 30' - для уголков с шириной полки до 80 мм; ± 1° - для уголков с шириной полки свыше 80 мм. 7 Уголки изготовляют длиной от 3 до 12 м: мерной длины; мерной длины с немерной в количестве не более 7 % массы партии; кратной мерной длины; кратной мерной длины с немерной в количестве не более 7 % массы партии; немерной длины. 8 Предельные отклонения по длине уголков мерной и кратной мерной длины не должны превышать указанных в таблице 4. Таблица 4
