ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР ЭЛЕКТРОНАСОСЫ
ЦЕНТРОБЕЖНЫЕ ОБЩИЕ
ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ ГОСТ 20791-88 ИПК ИЗДАТЕЛЬСТВО
СТАНДАРТОВ Москва ИНФОРМАЦИОННЫЕ ДАННЫЕ 1. РАЗРАБОТАН И ВНЕСЕН Министерством
химического и нефтяного машиностроения СССР РАЗРАБОТЧИКИ В.Е. Аникиенко (руководитель
темы); М.Л. Водяная; А.С. Фридман; С.М. Иодко 2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ
Постановлением Государственного комитета СССР по стандартам от 23.08.88 № 2991 Изменение № 2 принято Межгосударственным
Советом по стандартизации, метрологии и сертификации (протокол № 6 от 21.10.94) За принятие проголосовали:
3. Срок проверки
- 1997 г., периодичность проверки - 5 лет 4.
Стандарт соответствует международному стандарту ИСО 2858-75 в части подач и
напоров 5. ВЗАМЕН ГОСТ
20791-83 6. ССЫЛОЧНЫЕ
НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
7. ПЕРЕИЗДАНИЕ
(январь 1998 г.) с Изменениями № 1,2, утвержденными в мае 1992 г., июне 1995 г.
(ИУС 8-92, 9-95) ГОСУДАРСТВЕННЫЙ
СТАНДАРТ СОЮЗА ССР
Дата введения 01.01.90 1. Настоящий стандарт распространяется на центробежные герметичные
взрывозащищенные
электронасосы с защитной гильзой (далее - электронасосы), предназначенные для
перекачивания в стационарных условиях нейтральных, агрессивных и содержащих
вредные вещества всех классов опасности по ГОСТ
12.1.007 жидкостей (в т. ч. сжиженных газов), пары которых могут
образовывать с воздухом взрывоопасные смеси категорий IIA, IIB, IIC групп Т1, Т2, Т3, Т4 по ГОСТ
12.1.011, кинематической вязкостью до 40-10-6 м2/с
(40 сСт), плотностью не более 1800 кг/м3, удельной теплоемкостью не
менее 2,51×103
Дж/(кг×К), температурой
от минус 50 до 360 °С, с массовой
долей твердых неабразивных включений до 0,2 % и размером частиц не более 0,2
мм. Требования п. 2, п. 3, п. 4
в части подачи, напора, КПД, допускаемого кавитационного запаса и п. 12 настоящего стандарта являются обязательными, другие
требования - рекомендуемыми. (Измененная редакция, Изм. № 1). 2. Условные обозначения исполнений электронасосов по
материалу, соприкасающемуся с перекачиваемой жидкостью, должны
соответствовать: углеродистая сталь... А хромоникелевая сталь типа стали марок 12Х18Н10Т, 12Х18Н9 по ГОСТ
5632 и 12Х18Н9ТЛ по ГОСТ 977...................................................................................................................................... К хромоникельмолибденовая сталь типа стали марок 10Х17Н13М2Т,
10Х17Н13МЗТ по ГОСТ
5632, 12Х18Н12МЗТЛ по ГОСТ 977...................................................................................................................................... Е хромоникелевая сталь типа стали марок 12Х21Н5Т, 08Х22Н6Т по ГОСТ
5632 и 10Х21Н5ТЛ...................................................................................................................................... К1 хромистая сталь типа стали марок 20Х13 по ГОСТ
5632 и 20Х13Л по ГОСТ 977...................................................................................................................................... Д 3. Конструктивные исполнения электронасосов должны соответствовать
приведенным
в табл. 1. Таблица 1
Примечания: 1. Допускается применение
электронасосов исполнений 4, 6 на давление в контуре ниже 1,57 (16) МПа (кгс/см2). 2. Допускается
изготовлять электронасосы конструктивных исполнений 2 и 5 для перекачивания
жидкостей температурой до минус 40 °С (исполнение А) и до минус 50 °С
(исполнения К, К1, Е и Д), а конструктивные исполнения 1 и 4 по заказу
потребителя ниже минус 50 °С (Л). 4. Основные показатели технического уровня и качества
электронасосов, дифференцированные по ступеням технического уровня и
качества продукции, должны соответствовать приведенным в табл.
2 и табл. 3. (Измененная редакция, Изм. № 2). 5. Подача,
напор, КПД и допускаемый кавитационный запас, приведенные в табл.
2, даны для номинального (без обточки) диаметра рабочего колеса,
номинальных значений напряжения и частоты переменного тока при работе
электронасоса на жидкости плотностью 1000 кг/м3, температурой 25 °С,
при барометрическом давлении 0,1 МПа. Таблица 2
* Для электронасосов ЦГ 50/80 и ЦГ
100/80 выпуск с 01.07.90. ** Для электронасосов с
двигателями большей мощности, рассчитанной на жидкость плотностью до 1800 кг/м3, *** Для
электронасосов с двигателем меньшей мощности, рассчитанной на жидкость
плотностью 600 кг/м3 и ниже. Примечания: 1. Значения массы, приведенные в
скобках, относятся к взрывозащищенному исполнению II С. 2. Значение допускаемого
кавитационного запаса, указанное в знаменателе, - для электронасосов с
предвключенным колесом. 3. Допускаемое отклонение КПД от
номинального значения - минус 2 % (абсолютное). 4. Неуказанные значения массы
будут внесены после освоения соответствующих типоразмеров. Таблица 3
Допускаемый
кавитационный запас принят равным 1,3 критического кавитационного запаса при
значении последнего до 1,7 м и на 0,5 м больше критического при его значении,
превышающем 1,7м. 6. Отклонения
напора от значений, приведенных в табл. 2, не должны
быть более: от +10 % до -5 %
- для электронасосов напором до 50 м включ.; ±5 % - для
электронасосов напором св. 50 м. 7. Области

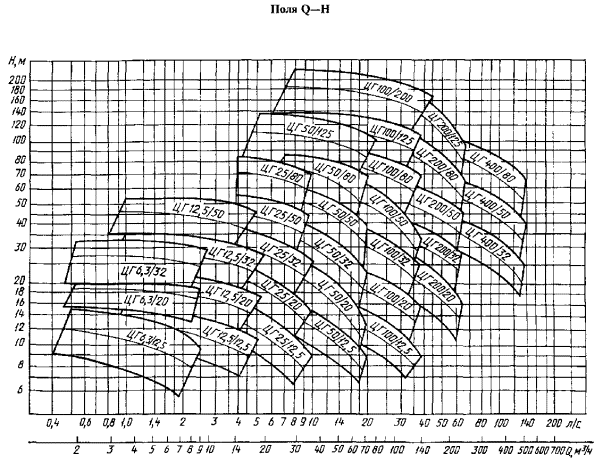

работы электронасосов по полю Q-H приведены на чертеже. 8. Электронасосы
изготовляют с номинальной мощностью двигателя и рабочими колесами,
обеспечивающими максимальную подачу по полю Q-H при перекачивании жидкостей
плотностью до 1000 кг/м3 и кинематической вязкостью 1×10-6
м2/с (1 сСт) (основное исполнение). Допускается изготовлять
электронасосы одного конструктивного исполнения с двигателями различной
мощности: большей (Б) для жидкостей плотностью до 1800 кг/м3 или
меньшей (М) для жидкостей плотностью 600 кг/м3 и ниже. 9. Номинальные мощности двигателей выбирают из следующего ряда:
0,55; 0,75; 1,10; 1,50; 2,20; 3,00; 4,00; 5,50; 7,50; 11,00; 15,00; 18,50;
22,00; 30,00; 37,00; 45,00; 55,00; 75,00; 90,00; 110,00; 132,00; 150,00; 160,00
кВт по ГОСТ 12139. 10. Электронасосы изготовляют на номинальные напряжения 380 и 660
В частоты переменного тока 50 Гц по ГОСТ 12139. Допускается изготовлять
электронасосы на напряжения 500 и 415 В для экспорта и по заказу потребителя. 11. По заказу потребителя электронасосы изготовляют с одним из
вариантов обточки наружного диаметра рабочего колеса (см. чертеж): а - обеспечивающий
среднюю характеристику поля Q-H; б - обеспечивающий нижнюю
характеристику поля Q-H, а также без обточки; в - обеспечивающий
работу выше номинальной характеристики. По заказу
потребителя электронасосы изготовляют с предвключенным колесом и увеличенным
диаметром всасывающего патрубка (H), при этом
значения КПД должны быть не ниже чем на 2 %, а масса не более чем на 10 %
абсолютных значений основного исполнения, приведенных в табл.
2. 12. Электронасосы конструктивных исполнений 3 и 6 должны иметь
температурные классы и маркировку взрывозащиты, указанные в табл.
4, а исполнений 1, 2, 4, 5 - по ГОСТ
12.2.020. Таблица 4
13. Структурная
схема условного обозначения электронасосов приведена в приложении. ПРИЛОЖЕНИЕ
Обязательное СТРУКТУРНАЯ СХЕМА УСЛОВНОГО ОБОЗНАЧЕНИЯ ЭЛЕКТРОНАСОСОВ
Пример условного обозначения электронасоса
ЦГ 100/80 с обточкой варианта а рабочего колеса, в исполнении по
материалу К, мощностью двигателя 45 кВт, конструктивного исполнения 4, вида
климатического исполнения У2: Электронасос ЦГ
100/80а-К-45-4-У2 ГОСТ 20791-88 То же, для
электронасоса исполнения по взрывозащите 11С: Электронасос ЦГ
100/80а-К-45-4С-У2 ГОСТ 20791-88 То же, для
электронасоса с предвключенным колесом, перекачивающего жидкость температурой
ниже минус 50 °С, плотностью до
1800 кг/м3, после первой модернизации: Электронасос ЩГ
100/80На-К-75Б-4Л-У2 ГОСТ 20791-88 |
|
|
