ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ТАРА

СИСТЕМА РАЗМЕРОВ

ГОСТ 21140-88

(СТ СЭВ 227-87)

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ТАРА

Система размеров

Package. System of dimensions

ГОСТ
21140-88

(СТ СЭВ 227-87)

Срок действия с 01.01.89

до 01.01.99

Настоящий стандарт распространяется на тару прямоугольного и круглого сечения и устанавливает для нее единую систему размеров, исходя из модуля 600´400 мм с учетом номинальных размеров поддонов 1200´1000 мм и 1200´800 мм.

Стандарт следует применять при проектировании и закупке по импорту тары, оборудования, связанного с размерами тары, средств пакетирования, транспортного и складского оборудования.

Стандарт не распространяется на тару, для которой в зависимости от специальных условий и технико-экономического обоснования определены другие размеры.

Поправка (ИУС 11-89).

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1. Размеры транспортной и потребительской тары должны быть увязаны между собой и с размерами средств пакетирования, транспортного, складского оборудования.

1.2. Размеры тары, производимые от модуля 600´400 мм и обеспечивающие полное заполнение площади поддонов 1200´1000 и 1200´800 мм, являются предпочтительными.

2. РАЗМЕРЫ ТРАНСПОРТНОЙ ТАРЫ

2.1. Сочетания длины и ширины транспортной тары прямоугольного сечения должны соответствовать указанным в таблице.

При невозможности или нецелесообразности применения размеров основного ряда сочетания длины и ширины транспортной тары выбирают из дополнительного ряда размеров.

Размеры, мм

Наружный размер (максимальный)

Размещение на поддоне 1200´1000

Размещение на поддоне 1200´800

длина

ширина

Номер схемы размещения

Использование площади поддона, %

Номер схемы размещения

Использование площади поддона, %



Основной ряд размеров



1200

1000

1

100,0

-

-

800

-

-

1

100,0

500

2

100,0

-

-

400

-

-

2

100,0

333

3

100,0

-

-

250

4

100,0

-

-

200

5

100,0

4

100,0

1000

600

6

100,0

-

-

400

7

100,0

-

-

300

8

100,0

-

-

240

9

100,0

-

-

200

10, 11

100,0

-

-

800

600

-

-

6

100,0

400

-

-

7, 12

100,0

300

-

-

8

100,0

240

-

-

9

100,0

200

13

93,0

10

100,0

600

500

14

100,0

-

-

400

15

100,0

14

100,0

333

16

100,0





250

18

100,0

17

94,0

200

19, 20

100,0

18

100,0

160

-

-

19

100,0

133

21

100,0

22

100,0

100

23, 24

100,0

25, 26

100,0

500

400

27

100,0

-

- .

300

28

100,0

29

94,0

240

30

100,0

-

-

200

31, 32

100,0

-

-

500

150

33

100,0

34

94,0

120

35

100,0

-

-

100

36

100,0

37

94,0

400

400

-

-

27

100,0

300

38

100,0

28

100,0

250

39

100,0

40

94,0

240

41

96,0

30

100,0

200

42, 43, 44

100,0

31, 39, 45

100,0

150

46, 47

100,0

33

100,0

120

48

96,0

35

100,0

100

49

100,0

36

100,0

300

250

50

100,0

51

94,0

200

52, 53

100,0

50, 54

100,0

160

55

96,0

52

100,0

133

56, 57

100,0

58

100,0

100

59

100,0

60

100,0

250

240

61

100,0

62

94,0

200

63, 64

100,0

65

99,0

150

66

100,0

67

98,0

240

200

68

100,0

61

100,0

200

200

69

100,0

63

100,0

160

70

96,0

69

100,0

150

71

100,0

66

100,0

133

72

100,0

73

100,0

120

74

100,0

75

100,0

100

76

100,0

77

100,0

Дополнительный ряд размеров

1100

1000

78

92,0

-

-

800

-

-

78

92,0

500

79

92,0

-

-

400

-

-

79

92,0

333

80

92,0

-

-

200

-

-

81

92,0

900

600

82

90.0

-

-

400

83

90,0

-

-

300

84

90,0

-

-

200

85

90,0

-

-

720

600

-

-

82

-

400

-

-

83

90,0

300

-

-

84

90,0

240

-

-

86

90,0

200

-

-

85

90,0

560

500

87

93,0

-

-

400

88

93,0

87

93,0

333

89

93,0

-

-

240

90

90,0

91

98,0

200

92

93,0

93

93,0

465

400

94

93,0

-

-

300

95

93,0

-

-

240

96

93,0

-

-

200

97

93,0

-

-

360

300

98

90,0

95

90,0

240

99

94,0

96

90,0

200

100

90,0

97

90,0

333

200

101

100,0

102

97,0

320

240

103

96,0

104

96,0

200

105

96,0

106

93,0

280

240

107

95,0

108

98,0

266

240

109

90,0

103

100,0

200

110

97,0

105

100,0

Примечание. Подчеркнутые сочетания размеров являются предпочтительными.

2.2. Наружные диаметры транспортной тары круглого сечения выбирают из следующего ряда размеров, мм:

1200, 1000, 800, 620, 600, 550, 500, 484, 435, 400, 370, 351, 320, 294, 277, 266, 246, 226, 219, 200

2.3. Внутренние размеры транспортной тары устанавливаются, исходя из толщины ее стенок и с учетом величины деформации при транспортировании и хранении продукции. Например, вибрация при транспортировании, давление на ящики в штабеле и др.

2.4. При выборе высоты транспортной тары следует исходить из основных принципов: минимального расхода тарного материала и с учетом пакетных перевозок грузов (высота пакета).

Рекомендуемый ряд для выбора наружной высоты транспортной тары, мм:

1200, 1150, 1100, 1050, 1000, 950 900, 850, 800, 775, 720 675, 620, 600, 560, 500, 465, 400, 360, 333, 320, 300, 280, 266, 250, 240.

2.5. Отклонения от размеров тары устанавливаются в стандартах на конкретные виды тары.

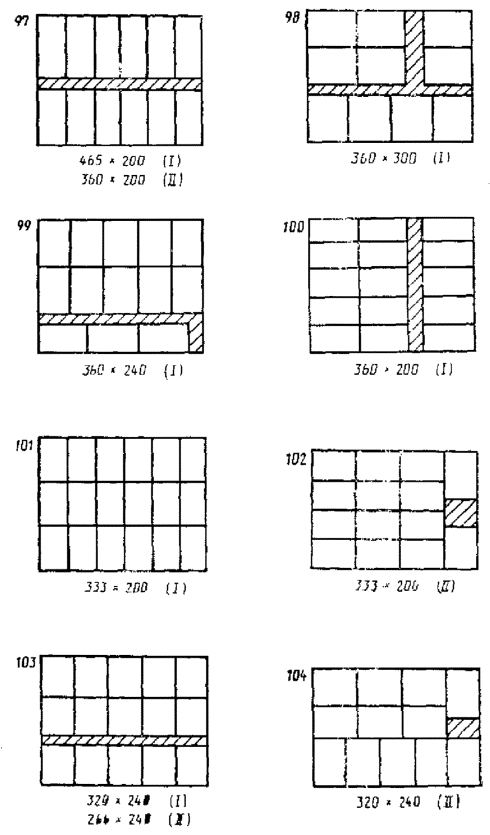

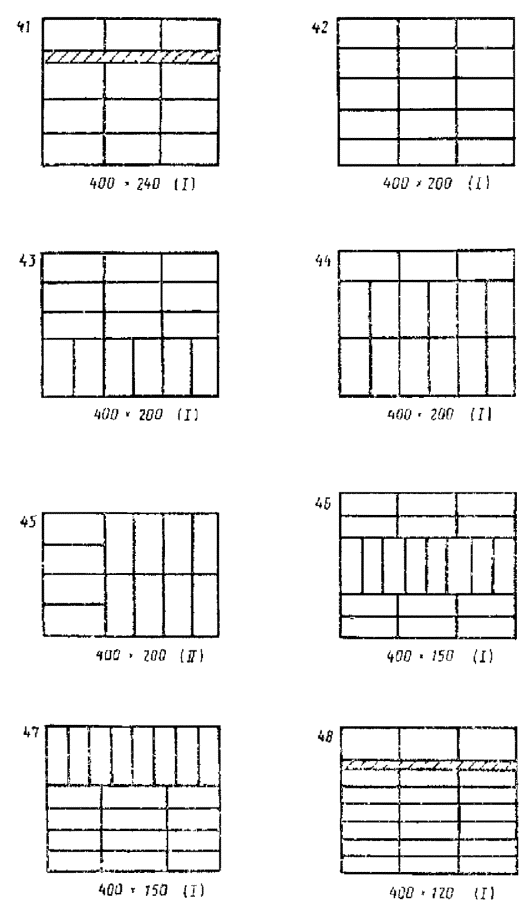

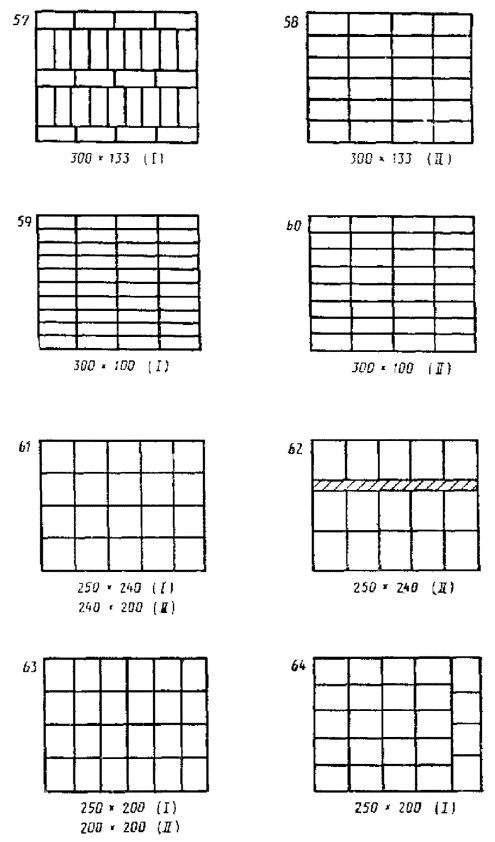

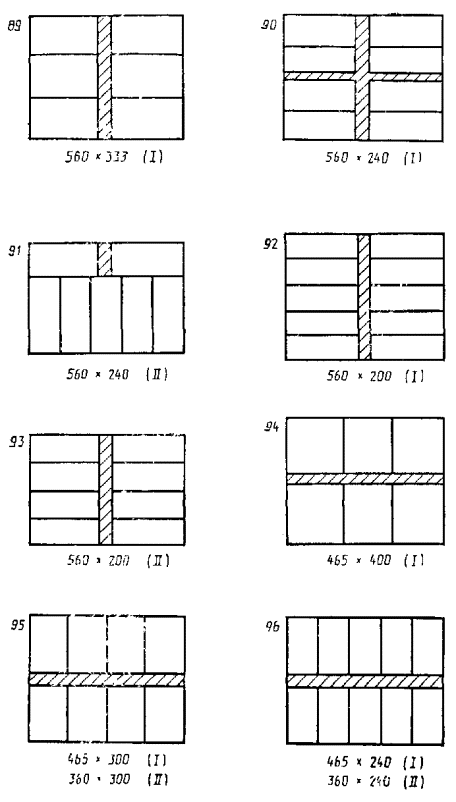

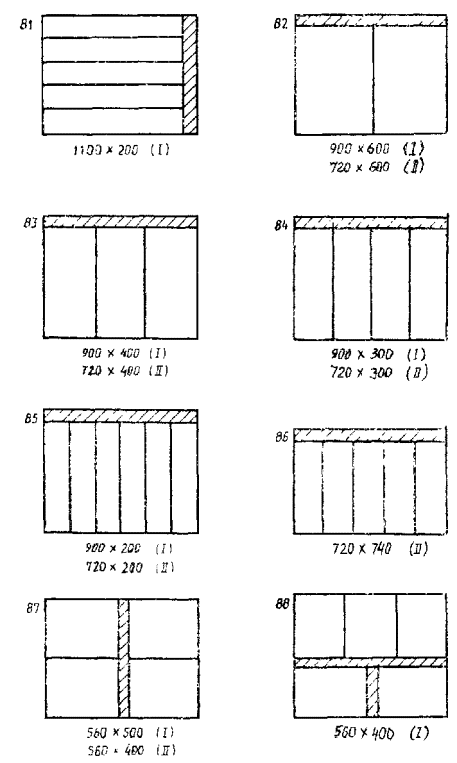

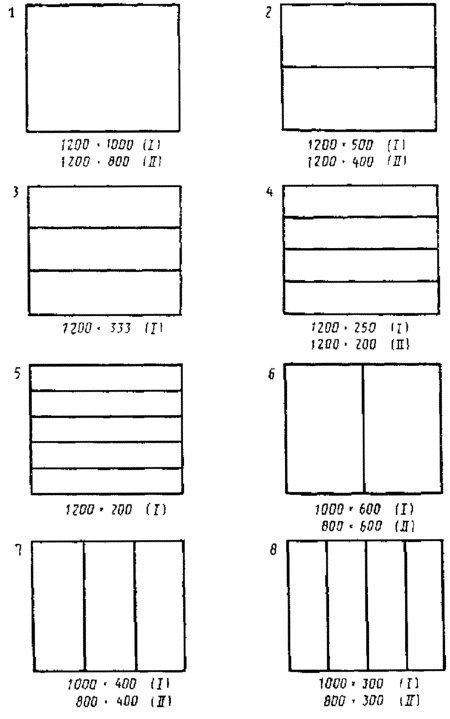

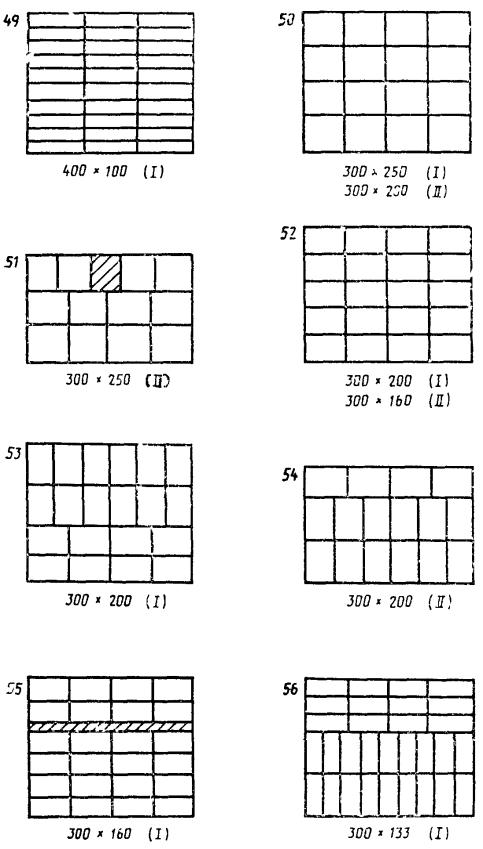

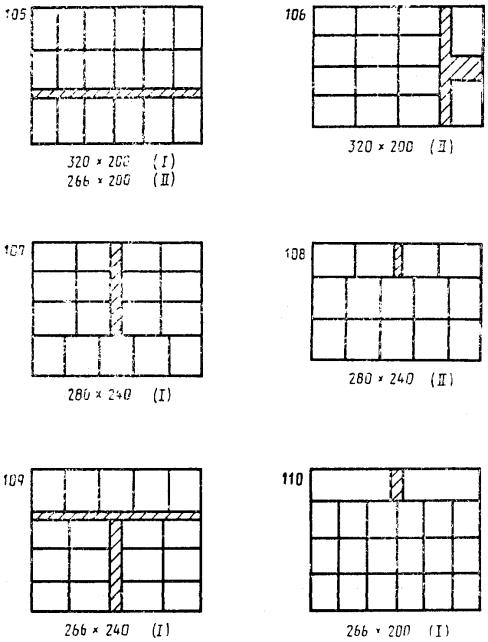

2.6. Схемы размещения транспортной тары на поддонах приведены в приложениях 1, 2.

3. РАЗМЕРЫ ПОТРЕБИТЕЛЬСКОЙ ТАРЫ

3.1. Порядок расчета размеров потребительской тары, а также выбора транспортной тары для потребительской или изделий заданных размеров даны в приложении 3.

ПРИЛОЖЕНИЕ 1

Рекомендуемое

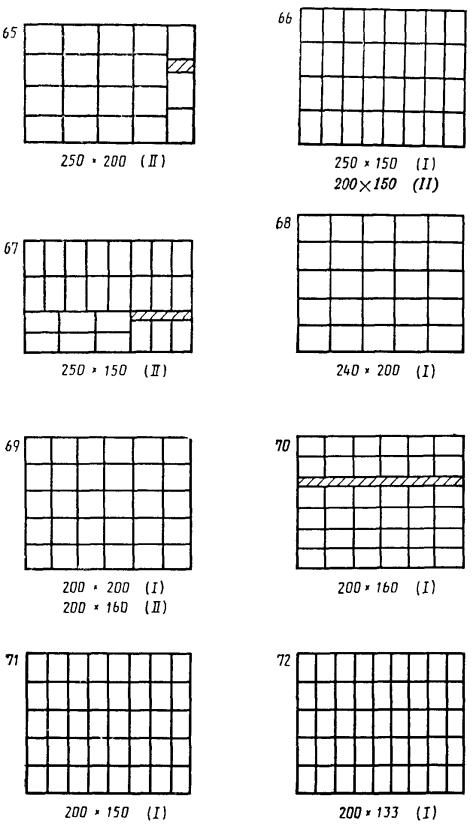

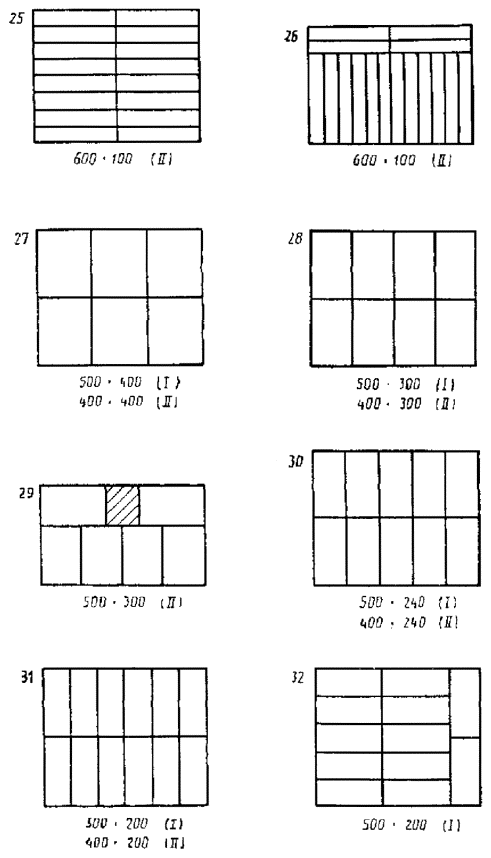

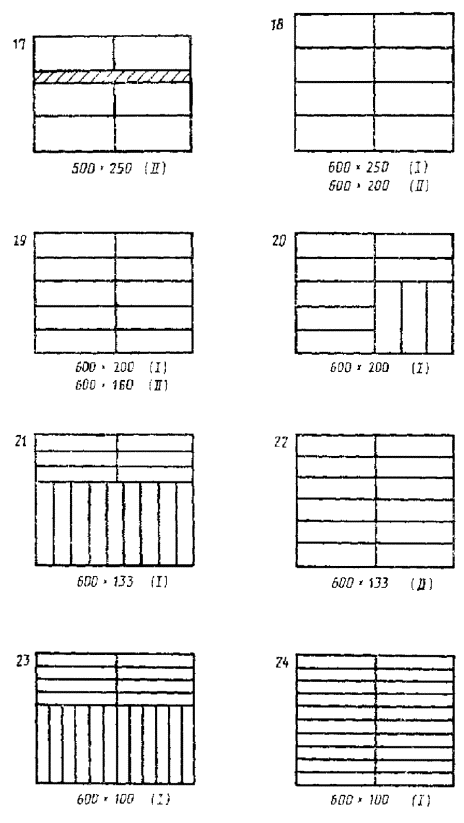

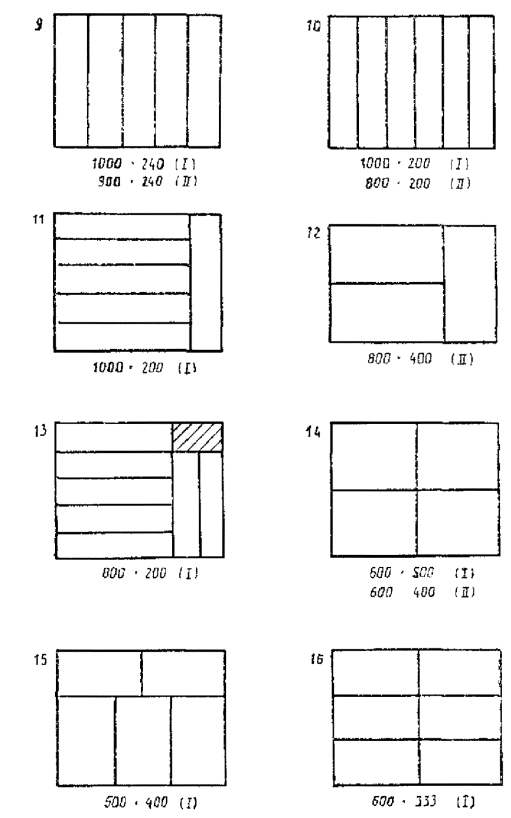

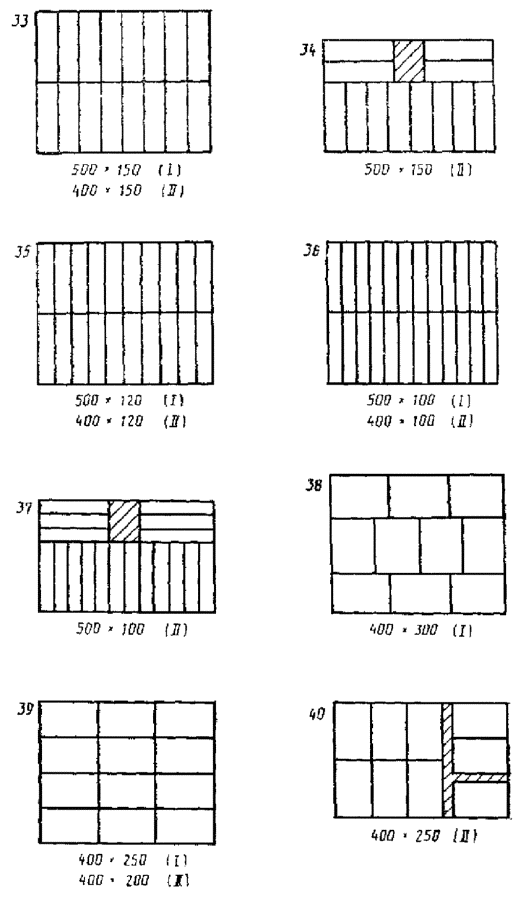

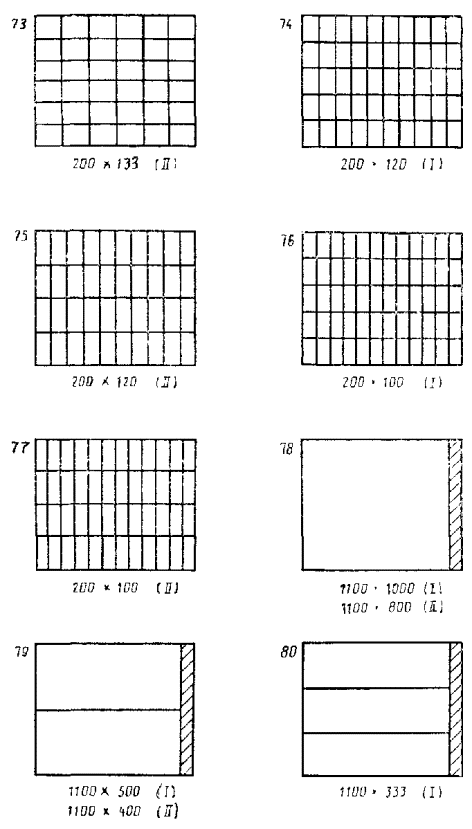

РАЗМЕЩЕНИЕ РЯДОВ ТРАНСПОРТНОЙ ТАРЫ ПРЯМОУГОЛЬНОГО СЕЧЕНИЯ НА ПОДДОНАХ

1. Обозначения:

(I) - поддон размером 1200´1000 мм;

(II) - поддон размером 1200´800 мм.

2. Ряд тары в штабеле по высоте располагают с разворотом каждого следующего слоя на 180°.

ПРИЛОЖЕНИЕ 2

Рекомендуемое

РАЗМЕЩЕНИЕ ТРАНСПОРТНОЙ ТАРЫ КРУГЛОГО СЕЧЕНИЯ НА ПОДДОНАХ

Размеры, мм



Наружный диаметр тары

Количество единиц тары в одном ряду на поддоне

Схема размещения тары на поддоне в (плане)



1200´1000

1200´800

1200´1000

1200´800



при h не более 1000

1200

1

-

В горизонтальном положении

-



» h »        »     800

-

1







при h не более 1200

1000

1

-

В горизонтальном положении

-



» h »        »     600

2

-







при h не более 1200

800

1

1

В горизонтальном положении

В горизонтальном положении



» h »        »     600

2

2







620, 600

-

2



550

3

-





500

4

-



484

-

3





435

-

4





400

-

6





370

8

-





351

-

6





320

12

8



294

-

11





277

18

12



266

-

13





246

24

15



226

23

18



219

25

20



200

30

24



ПРИЛОЖЕНИЕ 3

Рекомендуемое

ПОРЯДОК РАСЧЕТА РАЗМЕРОВ ТАРЫ

1. Наружные размеры потребительской тары должны быть увязаны с внутренними размерами транспортной тары с учетом требований к количеству (массе) продукции и схеме укладок потребительской тары в транспортную.

2. При определении размеров потребительской тары основными являются ее теоретические наружные размеры.

Теоретические наружные размеры потребительской тары включают ее внутренний размер, толщину стенок и их деформацию после заполнения тары, размеры комплектующих деталей и зазоры, необходимые для укладывания потребительской тары в трансфертную.

3. Теоретические наружные размеры потребительской тары (l) вычисляют по формуле

l =                                                                     (1)

где А - внутренний размер транспортной тары для рассчитываемого размера потребительской тары по длине, ширине, высоте, мм;

К - количество единиц потребительской тары в ряду для одного внутреннего размера транспортной тары.

4. Внутренние размеры (L) потребительской тары по длине, ширине, высоте, диаметру вычисляют по формуле

L = l - (Dl + b +  + )                                                      (2)

где l - теоретический наружный размер тары по длине, ширине, высоте и диаметру, мм;

Dl - суммарная величина деформации по длине, ширине, высоте и диаметру наполненной тары, мм;

b - суммарная толщина двух стенок тары с учетом конструктивных деталей, увеличивающих ее габаритные размеры (бортики, ручки и т. п.), мм;

c - величина зазора, необходимого для ручной или механизированной укладки блока тары в ящик, мм;

f - суммарная толщина комплектующих деталей (перегородок, прокладок и т. п.), мм;

k - количество единиц потребительской тары в ряду для одного внутреннего размера транспортной тары.

Величины Dl и c определяются экспериментально путем опытных укладок.

5. В случае необходимости определения (выбора) размеров транспортной тары по установленным параметрам потребительской - (в мм) теоретические размеры потребительской тары вычисляют по формуле:

l = L + Dl + b +  +                                                       (3)

5.1. После определения теоретической длины, ширины и высоты потребительской тары устанавливают количество ее единиц (N) в транспортной таре по формуле

N =                                                                   (4)

где М - масса груза в единице транспортной тары, кг;

т - масса брутто изделия (товара) в единице потребительской упаковки или масса изделия при упаковывании без потребительской тары, кг;

тb - масса комплектующих деталей и вспомогательных упаковочных средств в единице транспортной тары, кг.

Величина М определяется в зависимости от требований потребителя, способов проведения манипуляций с транспортной тарой, требований к сохранности продукции и других факторов. Если при погрузочно-разгрузочных и транспортно-складских работах предусмотрен ручной труд, то необходимо учитывать ограничения по нормам переноски грузов, установленных государственными документами.

5.2. С целью выбора транспортной тары оптимальных размеров анализируются различные варианты укладывания потребительской тары (изделий) в транспортную.

При необходимости анализа большого числа вариантов работу целесообразно проводить с применением электронно-вычислительных машин.

5.3. Внутренние размеры транспортной тары (А) вычисляют (в мм) по формуле

A = lk

5.4. Наружные размеры транспортной тары определяют с учетом толщины тарного материала и конструкции тары. При этом полученные расчетным путем размеры транспортной тары увеличиваются до ближайшего размера, приведенного в таблице, при условии обеспечения сохранности продукции.

6. При необходимости производится экспериментальная проверка полученных размеров потребительской и транспортной тары.

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Государственным комитетом СССР по материально-техническому снабжению

ИСПОЛНИТЕЛИ:

В. А. Данилевский, канд. техн. наук, Г. М. Рудин, К. И. Ионова, И. В. Бритова, Н. И. Королева, Л. В. Ушнурцева, Л. Г. Катана

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 29.09.88 № 3317

3. Стандарт полностью соответствует СТ СЭВ 227-87.

4. Стандарт соответствует МС ИСО 3384 и МС ИСО 3696.

5. ВЗАМЕН ГОСТ 21140-75.

6. Срок первой проверки - 1997 г.

Периодичность проверки - 5 лет.

СОДЕРЖАНИЕ
