ГОСТ Р
50571.2-94 (МЭК 364-3-93) ГОСУДАРСТВЕННЫЙ
СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ ЭЛЕКТРОУСТАНОВКИ ЗДАНИЙ Часть 3 ОСНОВНЫЕ ХАРАКТЕРИСТИКИ ГОССТАНДАРТ
РОССИИ Москва Предисловие 1. ПОДГОТОВЛЕН И ВНЕСЕН Техническим комитетом по стандартизации ТК 337 «Электрооборудование
жилых и общественных зданий» 2. ПРИНЯТ И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Госстандарта России от
10.11.94 № 273 Настоящий стандарт содержит полный аутентичный текст международного
стандарта МЭК 364-3-93 «Электрические установки зданий. Часть 3. Основные
характеристики», с
дополнительными требованиями, учитывающими потребности народного хозяйства 3. ВВЕДЕН ВПЕРВЫЕ СОДЕРЖАНИЕ ВВЕДЕНИЕ Настоящий стандарт является частью
комплекса государственных стандартов на электроустановки зданий,
разрабатываемых на основе комплекса стандартов Международной электротехнической
комиссии МЭК 364 «Электрические установки зданий». Комплекс государственных
стандартов, в том числе и настоящий стандарт, по системе построения,
содержанию, разбивки по частям, главам и разделам полностью соответствует
системе, принятой в комплексе стандартов МЭК 364. Нумерация разделов и пунктов
в настоящем стандарте соответствует установленной в стандарте МЭК 364-3 (1993)
на электроустановки зданий. Применение системы нумерации
разделов и пунктов стандарта в соответствии с МЭК 364-3-93 обеспечивает
взаимоувязку требований частных стандартов комплекса стандартов на
электроустановки зданий по правилам, принятым Техническим комитетом 64 МЭК
«Электрические установки зданий». До приведения «Правил
устройства электроустановок» (ПУЭ) в соответствие с
комплексом стандартов на электроустановки зданий, ПУЭ применяют в части
требований, не противоречащих указанному комплексу стандартов. Положения настоящего
стандарта должны применяться во всех областях, входящих в сферу работ по стандартизации
и сертификации электроустановок зданий, при разработке и пересмотре стандартов,
норм и правил на устройство, испытания и эксплуатацию электроустановок. Стандарт содержит полный
аутентичный текст МЭК 364-3-93 с изменением № 1 (1994), а также дополнительные
требования, отражающие потребности народного хозяйства, которые в тексте
стандарта выделены курсивом. Подавляющая часть положений
МЭК 364-3-93, относящихся к классификации внешних воздействий и требованиям по
воздействию внешних факторов, не может быть применена в отечественной практике
без их дополнения или уточнения с учетом требований государственных стандартов,
регламентирующих общие требования в части внешних воздействующих факторов
(ВВФ): ГОСТ
15150, ГОСТ
15543.1, ГОСТ
17516.1, ГОСТ
24682. Требования государственных
стандартов в части ВВФ, дополняющие или уточняющие положения соответствующих пунктов
МЭК 364-3-93, приведены в настоящем
стандарте в таблице и выделены в тексте курсивом. Не применяют в народном
хозяйстве требования приложения А (в части перечня внешних условий по группе
А), приложений В, С и D к МЭК 364-3-93, относящиеся
к внешним воздействиям. В стандарт дополнительно включено приложение Е, в
котором в качестве справочных данных отражено соответствие между условиями в
части ВВФ по требованиям настоящего стандарта и МЭК 364-3-93. ГОСТ Р 50571.2-94 (МЭК 364-3-93) ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ Электроустановки
зданий Часть 3 ОСНОВНЫЕ ХАРАКТЕРИСТИКИ Electrical installations of buildings. Part 3. General characteristics Дата введения 1995-01-01 1 ОБЛАСТЬ ПРИМЕНЕНИЯНастоящий стандарт устанавливает
основные характеристики электроустановок зданий, которые необходимы для
обеспечения безопасности при эксплуатации электроустановок. Область применения стандарта
- по ГОСТ
Р 50571.1. Требования настоящего
стандарта являются обязательными. 2 НОРМАТИВНЫЕ ССЫЛКИВ настоящем стандарте
использованы ссылки на следующие стандарты: ГОСТ
15150-69 Машины, приборы и другие технические изделия. Исполнения для
различных климатических районов. Категории, условия эксплуатации, хранения и
транспортирования в части воздействия климатических факторов внешней среды ГОСТ
15543.1-89 Изделия электротехнические. Общие требования в части стойкости к
климатическим внешним воздействующим факторам ГОСТ
17516.1-90 Изделия электротехнические. Общие требования в части стойкости к
механическим внешним воздействующим факторам ГОСТ
24682-81 Изделия электротехнические. Общие технические требования в части
воздействия специальных сред ГОСТ Р 50571.1-93
Электроустановки зданий. Основные положения МЭК 721 (1990) Классификация
условий окружающей среды 3 ОСНОВНЫЕ ХАРАКТЕРИСТИКИ3.1 Общие положенияЭлектроустановки оценивают
по следующим характеристикам: - назначение
электроустановки, ее общая структура и источники питания - 31; - внешние воздействия,
которым она подвержена, - 32; - совместимость оборудования
- 33; - ремонтопригодность - 34; - пожаровзрывобезопасность в течение срока службы. Эти характеристики должны
учитываться при выборе защитных мер безопасности, а также при выборе и
установке оборудования. Примечание - Для установок связи необходимо учитывать требования соответствующих государственных стандартов, относящихся к рассматриваемому типу установки. 31 Назначение, структура электроустановки и источники питания311 Потребляемая мощность и режим
работы электроустановки 311.1 Для проектирования
экономически целесообразных, надежных и
пожаровзрывобезопасных электроустановок в диапазонах допустимых температур
и падения напряжения необходима оценка мощности источника питания. 311.2 При определении
мощности источника питания электроустановки или ее частей, необходимо учитывать
одновременность включения потребителей. 312 Питающие электрические сети Необходимо оценить следующие
характеристики питающих электрических сетей: - типы систем токоведущих
проводников; - типы систем заземления; - способы и устройства защиты от пожара (взрыва). 312.1 Типы систем токоведущих
проводников В настоящем стандарте
рассматриваются следующие типы систем токоведущих проводников. Для систем токоведущих проводников
переменного тока: однофазные двухпроводные; однофазные трехпроводные;
двухфазные трехпроводные; двухфазные пятипроводные; трехфазные
четырехпроводные; трехфазные пятипроводные. Для систем токоведущих
проводников постоянного тока: двухпроводные; трехпроводные. 312.2 Типы систем заземления В настоящем стандарте
рассматриваются следующие типы систем заземления электрических сетей: ТN-S,
ТN-С, ТN-С-S, ТТ, IТ (рисунки 31А - 31К) На рисунках 31А - 31Е
даны примеры типов систем заземления для обычно используемых трехфазных сетей
переменного тока. На рисунках 31F - 31К даны примеры типов систем
заземления сетей постоянного тока. Используемые на рисунках буквенные
обозначения имеют следующий смысл. Первая буква - характер
заземления источника питания: Т - непосредственное
присоединение одной точки токоведущих частей источника питания к земле; I - все
токоведущие части изолированы от земли или одна точка заземлена через
сопротивление. Вторая буква - характер
заземления открытых проводящих частей электроустановки: Т - непосредственная связь
открытых проводящих частей с землей, независимо от характера связи источника
питания с землей; N -
непосредственная связь открытых проводящих частей с точкой заземления источника
питания (в системах переменного тока обычно заземляется нейтраль). Последующие буквы (если
таковые имеются) - устройство нулевого рабочего и нулевого защитного
проводников: S -
функции нулевого защитного и нулевого рабочего проводников обеспечиваются
раздельными проводниками. С - функции нулевого
защитного и нулевого рабочего проводников объединены в одном проводнике (РЕN-проводник). Обозначения,
принятые на рисунках 31А - 31К: - нулевой рабочий проводник (N) - нулевой защитный проводник (РЕ) - совмещенный нулевой рабочий и защитный
проводник (PEN) 1 - заземление источника питания; 2 - открытые проводящие части Рисунок 31А - Система ТN-S (нулевой
рабочий и нулевой защитный проводники работают раздельно) 1 - заземление источника питания; 2 - открытые проводящие части Рисунок 31В - Система TN-С-S (в
части сети нулевой рабочий и нулевой защитный проводники объединены) 1 - заземление источника питания; 2 - открытые проводящие части Рисунок 31С - Система TN-С
(нулевой рабочий и нулевой защитный проводники объединены по всей сети) 1 - заземление источника питания; 2 - открытые проводящие части; 3 - заземление корпусов оборудования Рисунок 31D - Система TT 1 - сопротивление; 2 - заземление источника питания; 3 - открытые проводящие части; 4 - заземление корпусов оборудования; Рисунок 31E -

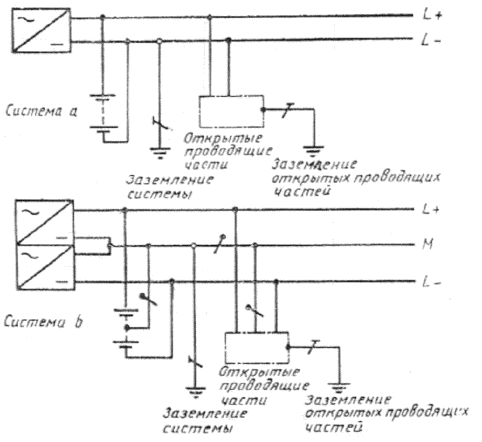

Система IT Рисунок 31F -
Система TN-S постоянного тока Рисунок 31G -
Система TN-C постоянного тока Рисунок 31H -
Система TN-C-S постоянного тока Рисунок 31J -

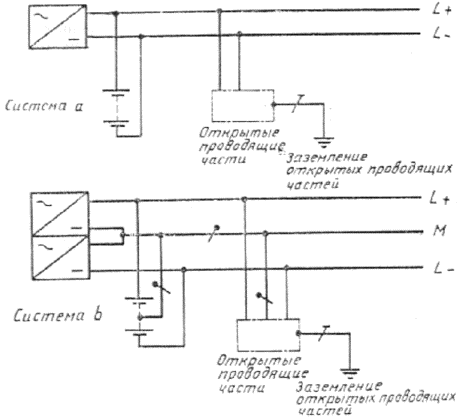

Система TT постоянного тока Рисунок 31K -

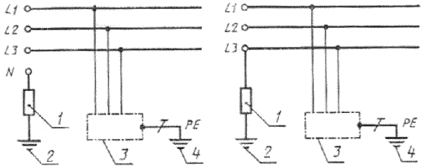

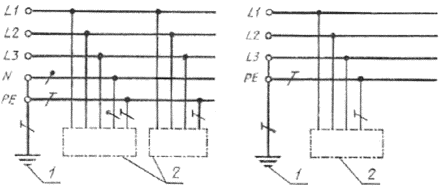

Система IT постоянного тока 312.2.1 Система TN
(рисунки 31А;
31В;
31С) Питающие сети системы TN имеют
непосредственно присоединенную к земле точку. Открытые проводящие части
электроустановки присоединяются к этой точке посредством нулевых защитных
проводников. В зависимости от устройства
нулевого рабочего и нулевого защитного проводников различают следующие три типа
системы TN: система TN-S -
нулевой рабочий и нулевой защитный проводники работают раздельно по всей системе; система TN-C-S -
функции нулевого рабочего и нулевого защитного проводников объединены в одном
проводнике в части сети; система TN-С -
функции нулевого рабочего и нулевого защитного проводников объединены в одном

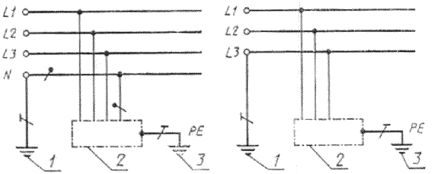

проводнике по всей сети. 312.2.2 Система TT
(рисунок 31D) Питающая сеть системы TT имеет
точку, непосредственно связанную с землей, а открытые проводящие части
электроустановки присоединены к заземлителю, электрически независимому от
заземлителя нейтрали источника питания. 312.2.3 Система IT
(рисунок 31E) Питающая сеть системы IT не
имеет непосредственной связи токоведущих частей с землей, а открытые проводящие
части электроустановки заземлены. 312.2.4 Системы заземления
сетей постоянного тока (рисунки 31F; 31G; 31Н; 31J; 31К) В заземленных системах сетей
постоянного тока должна учитываться электрохимическая коррозия заземлителя. Решение о заземлении
положительного или отрицательного полюса должно основываться на конкретных

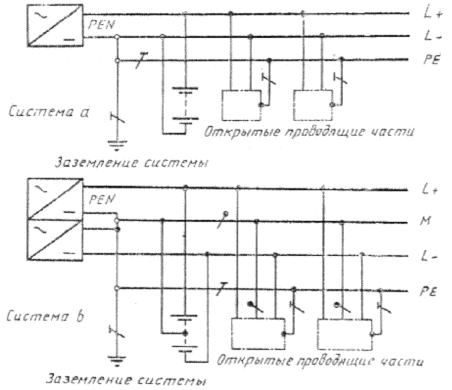

условиях работы установки. 312.2.4.1 Система TN-S
(рисунок 31F) Заземленный линейный
(фазный) проводник (например L-) в
системе а) или заземленный средний проводник (М) в системе b)

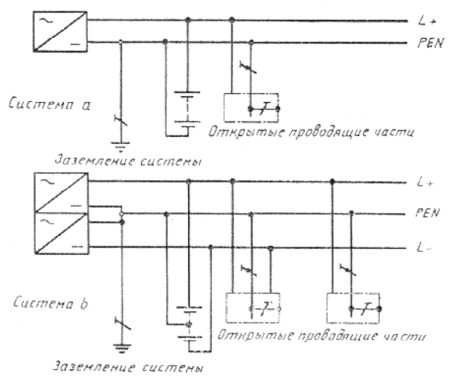

отделены от защитного проводника (РЕ) во все системе. 312.2.4.2 Система TN-С
(рисунок 31Н) Функции заземленного
линейного (фазного) проводника (например L-) в системе а) и защитного
проводника (РЕ) совмещены в одном проводнике PEN (постоянного тока) во всей
системе; или заземленного среднего проводника (М) и защитного проводника (РЕ) в
системе b) совмещены в одном проводнике PEN

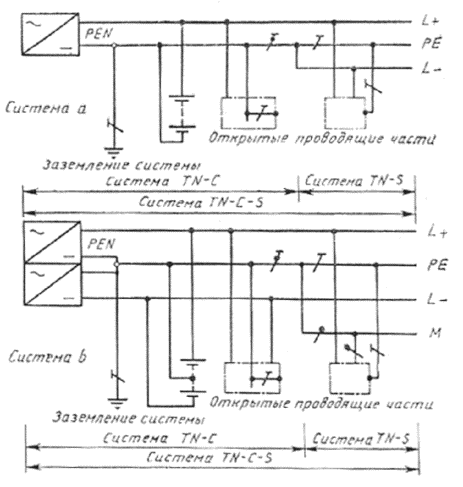

(постоянного тока) во всей системе. 312.2.4.3 Система TN-C-S
(рисунок 31Н) Функции заземленного
линейного (фазного) проводника (например L-) и защитного проводника (РЕ) в
системе а) совмещены в одном проводнике PEN (постоянного тока) в части системы;
или заземленного среднего проводника (М) и защитного проводника (РЕ) в системе b)
совмещены в одном проводнике PEN (постоянного тока) в части
системы. 313 Источники питания 313.1 Общие положения 313.1.1
Источники питания оценивают по следующим характеристикам: - род тока и его частота; - значение номинального напряжения; - расчетное значение тока
короткого замыкания в точке подвода питания; - возможность выполнения
требований, предъявляемых к установке, в том числе возможность обеспечения
максимальной потребности мощности; - соответствие требованиям пожаровзрывобезопасности. 313.1.2 Характеристики по 313.1.1
следует оценить как для внешнего источника питания, так и для внутреннего
источника питания. Это положение также распространяется на источники аварийного
и резервного питания. 313.2 Источники питания для
аварийных служб и питание с переключением на резервный источник Характеристики источников
питания оборудования для обеспечения безопасности и/или резервного питания
должны определяться для каждого в отдельности. Мощность этих источников должна
соответствовать заданным условиям работы оборудования. 314 Разделение цепей электроустановки 314.1 Каждая
электроустановка должна быть разделена на несколько цепей, чтобы в случае
необходимости: - предупредить возможность
повреждения и свести к минимуму последствия повреждения; - облегчить проверку,
испытание и техническое обслуживание; - предотвратить опасность, в
т.ч. опасность пожара и взрыва, возникающую вследствие повреждения одной цепи. 314.2 Для частей
электроустановки, которые нуждаются в раздельном управлении, должны быть
предусмотрены независимые источники питания для того, чтобы на эти цепи не
влиял отказ других цепей. 32 Классификация внешних условий320.1 В настоящем разделе установлены
классификация и система кодирования внешних условий, которые необходимо
учитывать при проектировании и монтаже электроустановок зданий. 320.2 Каждое внешнее условие
обозначается кодом, состоящим из двух заглавных букв и цифр, следующим образом. Первая буква обозначает
общую категорию внешнего условия: А - внешние воздействующие
факторы окружающей среды (п. 321); В - условия пользования
электроэнергией (п. 322); С - конструкция здания (п. 323). Вторая буква обозначает
природу внешнего воздействующего условия. Цифра обозначает класс
внутри каждого внешнего воздействующего условия. Например, код АС2 означает
(п. 321): А - внешние воздействующие
факторы окружающей среды; АС - внешний воздействующий
фактор - высота над уровнем моря; АС2 - внешний воздействующий
фактор - высота над уровнем моря 2000 м. Примечание - Приведенные в настоящем разделе обозначения кодов не предназначены для маркировки оборудования. 321 Внешние воздействующие факторы (ВВФ)
окружающей среды
322. УСЛОВИЯ ПОЛЬЗОВАНИЯ
ЭЛЕКТРОЭНЕРГИЕЙ
323. СТРОИТЕЛЬНЫЕ МАТЕРИАЛЫ
И КОНСТРУКЦИИ ЗДАНИЙ
33 Совместимость
330.1 Если электроустановка оказывает
неблагоприятное влияние на другие системы, сети, оборудование, то должны быть
приняты меры, исключающие это влияние. К факторам внешнего
воздействия относятся: - коммутационные
перенапряжения; - быстропеременные, резкие
колебания нагрузки; - пусковые токи; - высшие гармоники; - обратная связь по
постоянному току; - высокочастотные колебания; - токи утечки; - необходимость
дополнительных присоединений к земле (неравномерность распределения потенциала,
вынос потенциала). 34 Эксплуатационная надежность
(восстанавливаемость системы)
340.1 Необходимо оценить
частоту выходов из строя электроустановки, которые можно ожидать в течение ее
срока службы. Если за работу установки отвечает какой-то орган, то с ним
следует консультироваться. Эту оценку необходимо принять во внимание при
применении требований стандартов на электроустановки зданий для того, чтобы с
учетом частоты выходов их из строя: - можно было выполнить
периодическую проверку, испытания, обслуживание и ремонт в течение срока
службы; - была обеспечена
эффективность защитных мер безопасности в течение срока службы; - надежность оборудования,
обеспечивающего исправную работу электроустановки, соответствовала
предусмотренному сроку службы. 35 Системы,
обеспечивающие безопасность
351 Общие положения Примечание - Необходимость установки системы, обеспечивающей безопасность и ее техническую характеристику, как правило, определяют официально уполномоченные организации, чьи требования выполняются в обязательном порядке. Источниками питания систем,
обеспечивающих безопасность, могут являться: - аккумуляторные батареи; - элементы аккумуляторных
батарей; - мотор-генераторные
установки, независимые от источника питания нормального режима; - отдельная питающая линия,
полностью независимая от системы питания нормального режима. 352 Классификация Источник питания системы,
обеспечивающий безопасность, может быть: - неавтоматическим,
включение которого осуществляется оператором; - автоматическим, включение
которого не зависит от оператора. В зависимости от времени
переключения автоматические источники питания классифицируются следующим
образом: - бесперебойные:
автоматический источник, который может обеспечивать непрерывное питание при
заданных условиях во время переходного периода, например при колебаниях
напряжения и частоты; - с весьма малой
длительностью перерыва: автоматический источник, включение которого
осуществляется в течение 0,15 с; - с малой длительностью
перерыва: автоматический источник, включение которого осуществляется в течение
0,5 с; - со средней длительностью
перерыва: автоматический источник, включение которого осуществляется в течение
15 с; - с большой длительностью
перерыва: автоматический источник, включение которого осуществляется за время,
превышающее 15 с. Приложение А
КРАТКИЙ ПЕРЕЧЕНЬ ВНЕШНИХ УСЛОВИЙА Внешние воздействующие факторы среды
В Условия
пользования электроэнергией
С Строительные
материалы и конструкции зданий
Приложение В
ВЗАИМОСВЯЗЬ
МЕЖДУ ТЕМПЕРАТУРОЙ, относительной ВЛАЖНОСТЬЮ И АБСОЛЮТНОЙ
ВЛАЖНОСТЬЮ ВОЗДУХА*
* В России классы внешних климатических условий регламентируются ГОСТ 15160. Приложение содержит
климатограммы для каждого класса условий, демонстрирующих взаимозависимость
между температурой, абсолютной и относительной влажностью воздуха в координатах
кривой абсолютной влажности и линиями температуры и относительной влажности. Что касается температуры
воздуха, климатограммы демонстрируют
возможные максимальные температурные различия в местах размещения, определяемых
конкретным классом. Что касается влажности,
климатограммы содержат только совокупность значений относительной влажности в
сочетании с каждым значением температур, имеющимися в диапазонах, принадлежащих
данному классу. Взаимозависимость как температуры, так и влажности определяется
значениями абсолютной влажности, имеющимися в диапазонах
данного класса. Как уже указывалось в
примечаниях к таблице 1 (321.3), предельные
значения, к примеру, высокой температуры и высокой относительной
влажности, установленных для класса, обычно не встречаются в сочетании друг с
другом. Обычно верхнее значение температуры воздуха сочетается с меньшими
значениями относительной влажности. Исключения из этого правила
можно встретить для классов АВ1, АВ2, где каждое значение установленной
относительной влажности в соответствующих пределах может сочетаться с верхним
значением температуры воздуха. Этот факт должен рассматриваться в сочетании со
сравнительно низким значением высокой абсолютной влажности для предельного
значения высокой температуры воздуха для этих классов. Для пояснения
ситуации в приведенной ниже таблице для каждого класса приведены значения
наибольшего значения температуры воздуха, которые могут иметь место, а также
наибольшие значения относительной влажности воздуха для данного класса. При
более высоком, чем приведено в таблице 1 значении температуры
относительная влажность будет ниже, т.е. ниже предельного значения класса.
Промежуточное значение
относительной влажности воздуха при определенном значения температуры воздуха в
пределах температурного диапазона класса может быть определено как точка, где
кривая постоянной абсолютной влажности воздуха пересекается с прямыми линиями
температуры и относительной влажности воздуха соответственно. Пример Должно быть выбрано изделие
для условий установки, определяемой классом АВ6. Для нахождения относительной
влажности, которую изделие должно выдержать, к примеру, при 40 °С, следует двигаться по вертикальной линии для
температуры 40 °С на климатограмме для класса АВ6 до точки, где эта линия
встретится с кривой для 35 г/м3 абсолютной влажности воздуха,
которая является предельным значением высокой абсолютной влажности для этого
класса. Прочертив горизонтальную линию от этой точки до шкалы относительной
влажности воздуха, получим значение 67 % относительной влажности воздуха. Применяя этот метод, можно
найти любую другую комбинацию внутри пределов класса, к примеру, для класса АВ6
при установленной для него предельном значении высокой температуры воздуха 60

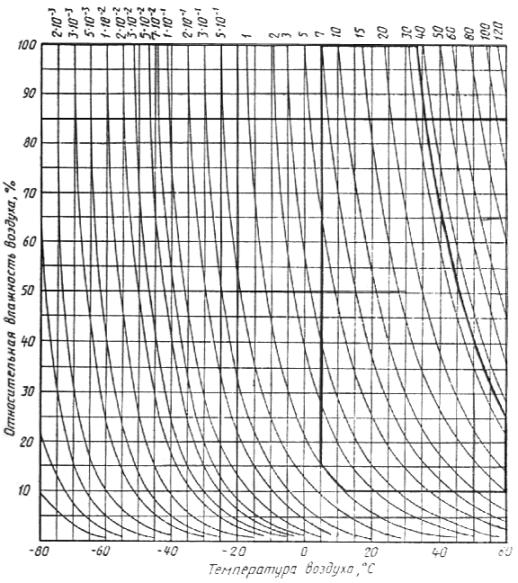

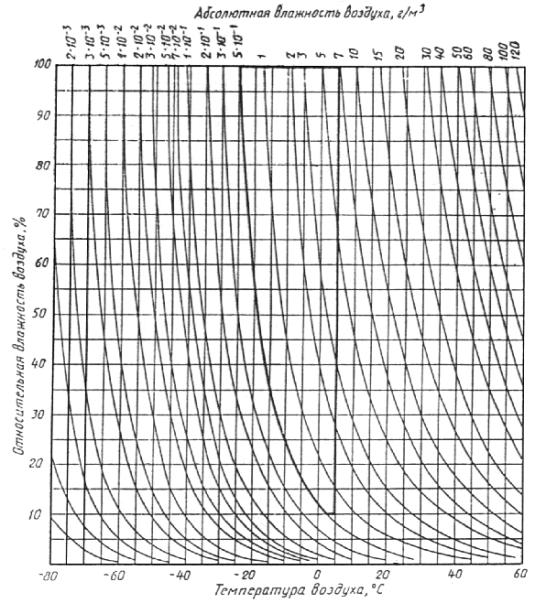

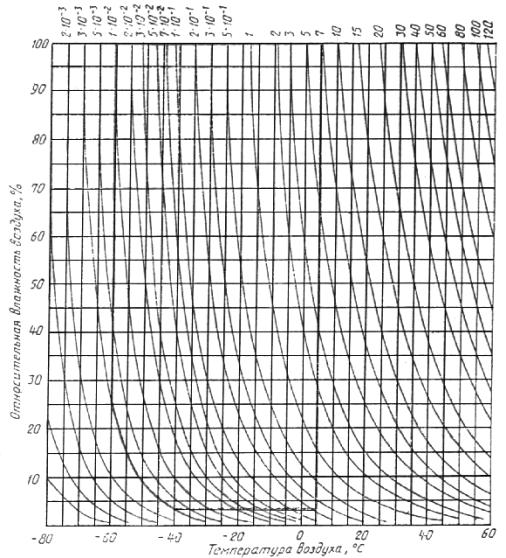

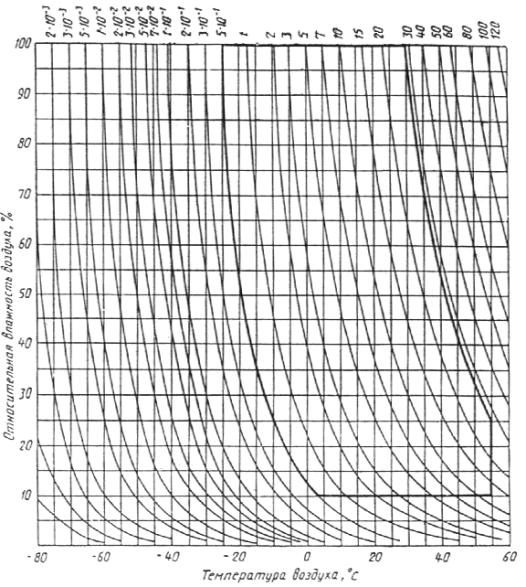

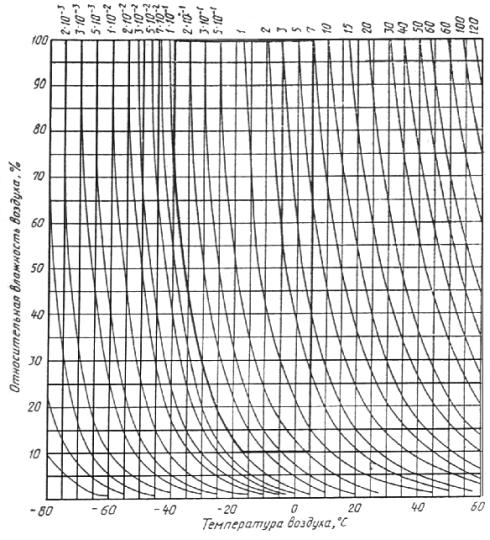

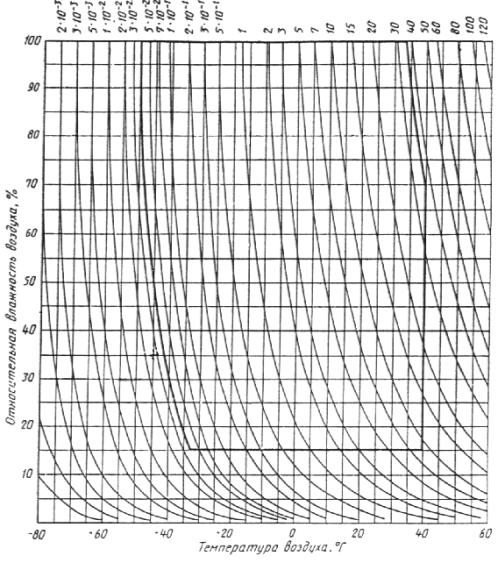

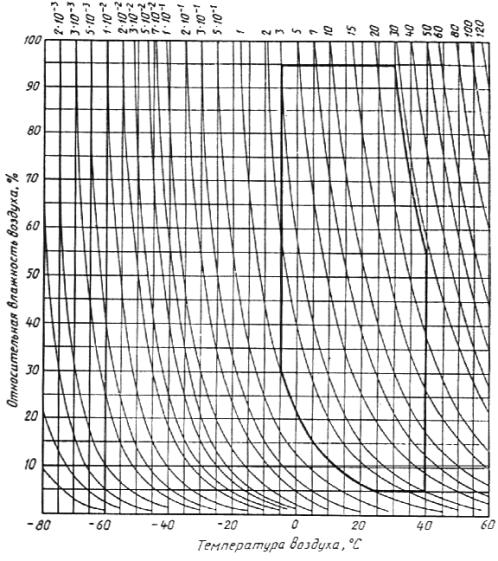

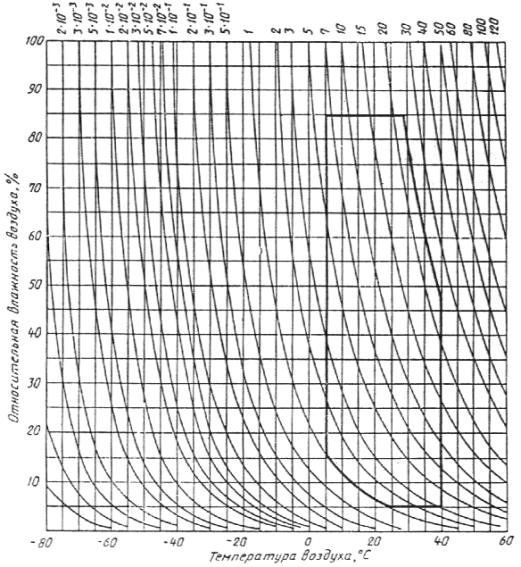

°С получаем значение относительной влажности 27 %. Абсолютная влажность воздуха, г/м3 Климатограмма зависимости
относительной и абсолютной влажности воздуха от температуры Класс АВ1 Абсолютная влажность воздуха, г/м3 Климатограмма зависимости относительной
и абсолютной влажности воздуха от температуры Класс АВ2 Абсолютная влажность воздуха, г/м3 Климатограмма зависимости
относительной и абсолютной влажности воздуха от температуры Класс АВ3 Абсолютная влажность воздуха, г/м3 Климатограмма зависимости
относительной и абсолютной влажности воздуха от температуры Класс АВ4 Абсолютная влажность воздуха, г/м3 Климатограмма зависимости
относительной и абсолютной влажности воздуха от температуры Класс АВ5 Абсолютная влажность воздуха, г/м3 Климатограмма зависимости
относительной и абсолютной влажности воздуха от температуры Класс АВ6 Абсолютная влажность воздуха, г/м3 Климатограмма зависимости
относительной и абсолютной влажности воздуха от температуры Класс АВ7 Абсолютная влажность воздуха, г/м3 Климатограмма зависимости
относительной и абсолютной влажности воздуха от температуры Класс АВ8 Приложение С
Классификация механических условий** В России следует применять классификацию механических условий по ГОСТ 17516.1
Приложение D
Классификация внешних факторов*
Приложение Е
Соответствие между условиями в части ВВФ по требованиям стандарта МЭК 364-3-93 и условиями для применения в народном хозяйстве
Ключевые слова: электроустановки зданий; обеспечение
безопасности; характеристики
электроустановки; структура электроустановки;
источник питания; тип системы токоведущих проводников; тип системы заземления;
внешние воздействия; совместимость оборудования; эксплуатационная надежность |
|
|
