ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР СРЕДСТВА ПАКЕТИРОВАНИЯ ОБВЯЗКА ДЛЯ ПАКЕТОВ
ПИЛОМАТЕРИАЛОВ ГОСТ 21214-75 ГОСУДАРСТВЕННЫЙ КОМИТЕТ
СТАНДАРТОВ Москва РАЗРАБОТАН Центральным научно-исследовательским
институтом механической обработки древесины (ЦНИИМОД) Зам. директора Фонкин В. Ф. Руководитель
темы Шестаков В. П. Исполнитель Козлов
В. Ф. Всесоюзным научно-исследовательским
институтом по нормализации в машиностроении (ВНИИНМАШ) Зам. директора Потемкин
Л. В. Руководитель
темы Махсон М. А. Исполнитель Комарова
Р. X. ВНЕСЕН Министерством лесной и
деревообрабатывающей промышленности СССР Зам. директора Ступнев
Г. К. ПОДГОТОВЛЕН К УТВЕРЖДЕНИЮ Всесоюзным
научно-исследовательским институтом по нормализации в машиностроении (ВНИИНМАШ) Директор Верченко
В. Р. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением
Государственного комитета стандартов Совета Министров СССР от 4 ноября 1975 г.
№ 2775 ГОСУДАРСТВЕННЫЙ
СТАНДАРТ СОЮЗА ССР
Постановлением Государственного комитета стандартов Совета Министров СССР
от 4 ноября 1975 г. № 2775 срок действия установлен с 01.01. 77 до
01.01. 82 Несоблюдение стандарта
преследуется по закону Настоящий
стандарт распространяется на обвязки разового пользования из стальной упаковочной
лепты, предназначенные для сохранения формы и конструкции транспортных пакетов
прямоугольного сечения, сформированных по ГОСТ 16369-70 и ГОСТ 19041-73. 1. ТИПЫ И РАЗМЕРЫ
1.1. В
зависимости от вида соединения концов ленты устанавливаются два типа обвязок: 1 - с пломбовым
соединением; 2 - с
беспломбовым соединением. 1.2. Основные

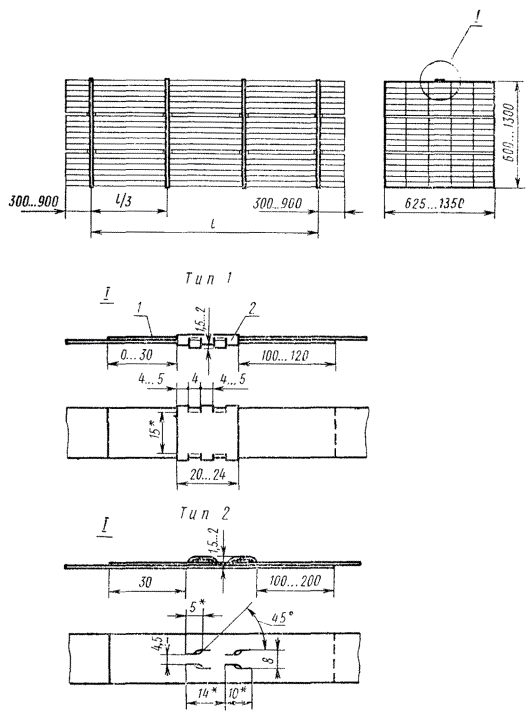

размеры узлов соединения должны соответствовать указанным на чертеже. Пример условного обозначения: Обвязки с
пломбовым соединением из ленты толщиной 0,5 мм: Обвязка
1-0,5 ГОСТ 21214-75 то же, с беспломбовым
соединением из ленты толщиной 0,7 мм: Обвязка 2-0,7 ГОСТ 21214-75 1 - лента; 2 - пломба ___________ * Размеры для справок. 2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
2.1. Обвязки должны
быть изготовлены из стальной холоднокатаной низкоуглеродистой, нагартованной
ленты нормальной точности изготовления по ГОСТ 3560-73,
шириной 20 мм с временным сопротивлением разрыву не менее 600 Н/мм2
(60 кгс/мм2). Толщина ленты должна быть: 0,5 мм - для
обвязки пакетов шириной и высотой до 800 мм; 0,7 мм - для
обвязки пакетов шириной и высотой свыше 800 мм. 2.2. Пломбы для
обвязки должны изготовляться из ленты стальной холоднокатаной
низкоуглеродистой, полунагартованной, нормальной точности изготовления,
толщиной 0,5 мм и шириной 20 мм по ГОСТ 3560-73.
Допускается изготовлять пломбы шириной до 24 мм из стали такого же качества. 2.3. Боковое
смещение одного конца ленты относительно другого в соединении не должно
превышать 1 мм. 2.4.
Усилие натяжения обвязки, создаваемое упаковочным инструментом должно быть: 3000-2000 Н
(300-200 кгс) - для ленты толщиной 0,5 мм; 4000-3000 Н
(400-300 кгс) - для ленты толщиной 0,7 мм. 2.5. Прочность
узла соединения должна быть не менее: 3500 Н (350
кгс) - для ленты толщиной 0,5 мм; 4500 Н (450
кгс) - для ленты толщиной 0,7 мм. 2.6.
Соединение концов обвязки должно производиться только после натяжения ее
согласно п. 2.4 и располагаться в верхней ветви обвязки. 2.8. Количество
и размещение обвязок на пакете должно соответствовать ГОСТ 19041-73. 3. ПРАВИЛА ПРИЕМКИ
3.1. Для
проверки соответствия обвязок требованиям настоящего стандарта
предприятие-поставщик пиломатериалов должно проводить приемо-сдаточные
испытания упакованных пакетов пиломатериалов. При этом испытаниям подвергают 5
% обвязок от общего их количества, но не менее 6 шт. 3.2. Испытания
проводят на соответствие требованиям пп. 2.4, 2.6 и 2.7. 3.3. При получении
неудовлетворительных результатов проверки хотя бы по одному показателю следует
проводить повторную проверку удвоенного количества обвязок. Результат
повторной проверки является окончательным и распространяется на всю партию. 4. МЕТОДЫ ИСПЫТАНИЙ
4.1. Усиление
натяжения обвязок определяют по величине прогиба ленты при оттягивании ее с
усилием 10 кгс, прикладываемым к середине боковой ветви обвязки. Величина
прогиба ленты, измеряемая в месте приложения силы на длине, равной 1000 мм,
должна составлять: от 7 до 10 мм -
для ленты толщиной 0,5 мм; от 5 до 7 мм -
для ленты толщиной 0,7 мм. 4.2. Регулярно
через 30 рабочих смен производят контроль работы упаковочного инструмента
посредством испытания на растяжение образцов соединений, полученных вырезкой из
обвязок, по ГОСТ 11701-66. СОДЕРЖАНИЕ |
|
|
