ГОСТ 2.301-68 МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ ФОРМАТЫ ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ Москва МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
Утвержден Комитетом стандартов, мер и
измерительных приборов при Совете Министров СССР в декабре 1967 г. Срок введения установлен с 01.01.71 1. Настоящий стандарт устанавливает форматы листов чертежей и других документов выполненных в электронной и (или) бумажной форме, предусмотренных стандартами на конструкторскую документацию всех отраслей промышленности и строительства. (Измененная редакция, Изм. № 1, 2, 3). 2. Форматы
листов определяются размерами внешней рамки (выполненной тонкой линией)

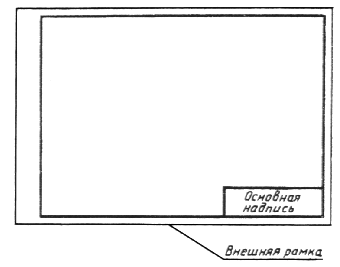

оригиналов, подлинников, дубликатов, копий (черт. 1). При выводе документа в электронной форме на бумажный
носитель с размерами сторон листа, совпадающими с указанными в табл. 1, внешнюю
рамку формата допускается не выполнять. Если размеры сторон листа больше
указанных в табл. 1, то внешняя рамка формата должна быть воспроизведена. (Измененная редакция, Изм. № 3). Черт. 1 3. Формат с размерами сторон 1189 ´ 841 мм, площадь которого равна 1 м2, и другие форматы, полученные путем последовательного деления его на две равные части параллельно меньшей стороне соответствующего формата, принимаются за основные. 4. Обозначения и размеры сторон основных форматов должны соответствовать указанным в табл. 1. Таблица 1
При необходимости допускается применять формат А5 с размерами сторон 148 ´ 210 мм. 5. Допускается применение дополнительных форматов, образуемых увеличением коротких сторон основных форматов на величину, кратную их размерам. Размеры производных форматов, как правило, следует выбирать по табл. 2. Обозначение производного формата составляется из обозначения основного формата и его кратности согласно табл. 2, например, А0 ´ 2, А4 ´ 8 и т.д. Таблица 2 мм
6. Предельные отклонения сторон форматов - по табл. 3. Таблица 3 мм
4-6. (Измененная редакция, Изм. № 1). 7, 8. (Исключены, Изм. № 1). 9. Документы в электронной форме в своей реквизитной части
должны содержать обозначение формата листа бумажного носителя, при выводе на который
масштаб отображения будет соответствовать указанному. (Введен дополнительно, Изм. № 3). |
|
|
