ГОСТ 2.316-68 МЕЖГОСУДАРСТВЕННЫЙ
СТАНДАРТ ЕДИНАЯ СИСТЕМА
КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ ПРАВИЛА НАНЕСЕНИЯ НА ЧЕРТЕЖАХ ИПК
ИЗДАТЕЛЬСТВО СТАНДАРТОВ Москва МЕЖГОСУДАРСТВЕННЫЙ
СТАНДАРТ
Утвержден Комитетом стандартов, мер и измерительных приборов при Совете
Министров СССР в декабре 1967 г. Срок введения установлен с 01.01.71 1. Настоящий стандарт
устанавливает правила нанесения надписей, технических требований и таблиц на
чертежи изделий всех отраслей промышленности. (Измененная редакция, Изм. № 1, 2, 3). 2. Кроме изображения
предмета с размерами и предельными отклонениями, чертеж может содержать: а) текстовую часть,
состоящую из технических требований и (или) технических характеристик; б) надписи с обозначением
изображений, а также относящиеся к отдельным элементам изделия; в) таблицы с размерами и
другими параметрами, техническими требованиями, контрольными комплексами,
условными обозначениями и т. д. 3. Выполнение основной
надписи чертежа должно производиться в соответствии с требованиями ГОСТ 2.104-68
и ГОСТ 2.109-73. 4. Текстовую часть, надписи
и таблицы включают в чертеж в тех случаях, когда содержащиеся в них данные,
указания и разъяснения невозможно или нецелесообразно выразить графически или
условными обозначениями. 5. Содержание текста и
надписей должно быть кратким и точным. В надписях на чертежах не должно быть
сокращений слов, за исключением общепринятых, а также установленных в
стандартах и указанных в приложении
к настоящему стандарту. 6. Текст на поле чертежа,
таблицы, надписи с обозначением изображений, а также надписи, связанные
непосредственно с изображением, как правило, располагают параллельно основной
надписи чертежа. 7. Около изображений на
полках линий-выносок наносят только краткие надписи, относящиеся
непосредственно к изображению предмета, например, указания о количестве
конструктивных элементов (отверстий, канавок и т. п.), если они не внесены в

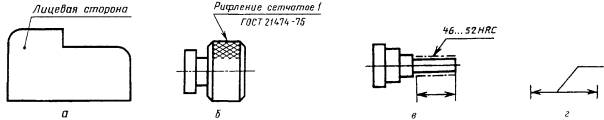

таблицу, а также указания лицевой стороны, направления проката, волокон и т. п. 8. Линию-выноску,
пересекающую контур изображения и не отводимую от какой-либо линии, заканчивают
точкой (черт. 1а). Линию-выноску, отводимую от
линий видимого и невидимого контура, а также от линий, обозначающих
поверхности, заканчивают стрелкой (черт. 1б,
в). На конце линии-выноски,
отводимой от всех других линий, не должно быть ни стрелки, ни точки (черт. 1г).
Черт. 1 (Измененная редакция, Изм. № 1). 9. Линии-выноски должны не
пересекаться между собой, быть непараллельными линиям штриховки (если линия-выноска
проходит по заштрихованному полю) и не пересекать, по возможности, размерные
линии и элементы изображения, к которым не относится помещенная на полке
надпись. Допускается выполнять
линии-выноски с одним изломом (черт. 2), а также проводить от одной полки две и
более линии-выноски (черт. 3). Черт. 2 Черт. 3 10. Надписи, относящиеся
непосредственно к изображению, могут содержать не более двух строк,
располагаемых над полкой линии-выноски и под ней. 11. Текстовую часть, помещенную
на поле чертежа, располагают над основной надписью. Между текстовой частью и
основной надписью не допускается помещать изображения, таблицы и т. п. На листах формата более А4
допускается размещение текста в две и более колонки. Ширина колонки должна быть
не более 185 мм. На чертеже оставляют место
для продолжения таблицы изменений. (Измененная редакция, Изм. № 3). 12. На чертеже изделия, для
которого стандартом установлена таблица параметров (например, зубчатого колеса,
червяка и т. п.), ее помещают по правилам, установленным соответствующим
стандартом. Все другие таблицы размещают на свободном месте поля чертежа справа
от изображения или ниже его и выполняют по ГОСТ 2.105-95. 13. Технические требования
на чертеже излагают, группируя вместе однородные и близкие по своему характеру
требования, по возможности в следующей последовательности: а) требования, предъявляемые
к материалу, заготовке, термической обработке и к свойствам материала готовой
детали (электрические, магнитные, диэлектрические, твердость, влажность,
гигроскопичность и т. д.), указание материалов-заменителей; б) размеры, предельные
отклонения размеров, формы и взаимного расположения поверхностей, массы и т. п.; в) требования к качеству
поверхностей, указания об их отделке, покрытии; г) зазоры, расположение
отдельных элементов конструкции; д) требования, предъявляемые
к настройке и регулированию изделия; е) другие требования к
качеству изделий, например: бесшумность, виброустойчивость, самоторможение и т.
д.; ж) условия и методы
испытаний; з) указания о маркировании и
клеймении; и) правила транспортирования
и хранения; к) особые условия
эксплуатации; л) ссылки на другие
документы, содержащие технические требования, распространяющиеся на данное
изделие, но не приведенные на чертеже. 14. Пункты технических
требований должны иметь сквозную нумерацию. Каждый пункт технических требований
записывают с новой строки. 15. Заголовок «Технические
требования» не пишут. 16. В случае, если
необходимо указать техническую характеристику изделия, ее размещают отдельно от
технических требований, с самостоятельной нумерацией пунктов, на свободном поле
чертежа под заголовком «Техническая характеристика». При этом над техническими
требованиями помещают заголовок «Технические требования». Оба заголовка не
подчеркивают. 17. При выполнении чертежа
на двух и более листах текстовую часть помещают только на первом листе
независимо от того, на каких листах находятся изображения, к которым относятся
указания, приведенные в текстовой части. Надписи, относящиеся к
отдельным элементам предмета и наносимые на полках линий-выносок, помещают на
тех листах чертежа, на которых они являются наиболее необходимыми для удобства
чтения чертежа. 18. Для обозначения на
чертеже изображений (видов, разрезов, сечений), поверхностей, размеров и других
элементов изделия применяют прописные буквы русского алфавита, за исключением
букв Й, О, X, Ъ, Ы, Ь. Буквенные обозначения
присваивают в алфавитном порядке без повторения и, как правило, без пропусков,
независимо от количества листов чертежа. Предпочтительно обозначать сначала
изображения. В случае недостатка букв
применяют цифровую индексацию, например: «А»; «А1»; «А2;
«Б-Б»; «Б1-Б1»; «Б2-Б2». Буквенные обозначения не
подчеркивают. (Измененная редакция, Изм. № 3). 19. Размер шрифта буквенных
обозначений должен быть больше размера цифр размерных чисел, применяемых на том
же чертеже, приблизительно в два раза. 20. Масштаб изображения на чертеже,
отличающийся от указанного в основной надписи, указывают непосредственно после

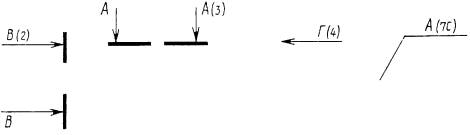

надписи, относящейся к изображению, например: А - А (1:1); Б (5:1); А (2:1). Если на чертеже отыскание
дополнительных изображений (сечений, разрезов, дополнительных видов, выносных
элементов) затруднено вследствие большой насыщенности чертежа или выполнения
его на двух и более листах, то у обозначения дополнительных изображений
указывают номера листов или обозначения зон, на которых эти изображения
помещены (черт. 4). Черт. 4 В этих случаях над
дополнительными изображениями у их обозначений указывают номера листов или
обозначения зон, на которых дополнительные изображения отмечены (черт. 5). Черт. 5 21. Исключен. Изм. № 3. ПЕРЕЧЕНЬ ДОПУСКАЕМЫХ СОКРАЩЕНИЙ СЛОВ, ПРИМЕНЯЕМЫХ В ОСНОВНЫХ НАДПИСЯХ,
ТЕХНИЧЕСКИХ ТРЕБОВАНИЯХ И ТАБЛИЦАХ НА ЧЕРТЕЖАХ И СПЕЦИФИКАЦИЯХ
Примечание: Сокращения, отмеченные знаком «*», применяют только в основной надписи. (Измененная редакция. Изм. № 3). |
|
|
