ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР ГАЙКИ МЕХАНИЧЕСКИЕ
СВОЙСТВА И МЕТОДЫ ИСПЫТАНИЙ ГОСТ 1759.5-87
ГОСУДАРСТВЕННЫЙ
КОМИТЕТ СССР ПО СТАНДАРТАМ Москва ГОСУДАРСТВЕННЫЙ
СТАНДАРТ СОЮЗА ССР
Срок
действия с 01.01.89 до 01.01.94 Настоящий
стандарт распространяется на гайки из углеродистых нелегированных и легированных сталей с
метрической резьбой по ГОСТ
24705-81 диаметром от 1 до 48 мм, полем допуска резьбы 6Н, размерами под
ключ по ГОСТ 24671-84 и номинальной высотой большей или равной 0,5 d. Стандарт не распространяется
на самостопорящиеся самоконтрящиеся гайки, а также на гайки со специальными
свойствами, такими, как свариваемость, повышенная коррозионностойкость,
работоспособность при температурах выше плюс 300 °С (для автоматной стали - плюс
250 °С) и ниже минус 50 °С. 1. СИСТЕМА ОБОЗНАЧЕНИЙ1.1. Гайки
с номинальной высотой равной или более 0,8 d. Классы прочности гаек с
номинальной высотой равной или более 0,8 d (эффективная длина резьбы
равна или более 0,6 d) обозначаются цифрой, указывающей наибольший класс
прочности болтов, с которыми они могут сопрягаться в соединении (табл. 1).
Разрушение резьбового соединения при перезатяжке может произойти либо
вследствие разрыва стержня болта, либо из-за срыва резьбы гайки и (или) болта.
Разрушение стержня болта происходит внезапно и легко может быть обнаружено.
Срыв резьбы гайки происходит постепенно, его труднее обнаружить, поэтому
имеется опасность наличия в соединениях частично разрушенных крепежных изделий. Представляется целесообразным
конструировать резьбовые соединения таким образом, чтобы возможное разрушение
всегда имело место по стержню болта. Однако, чтобы гарантировать такой вид разрушения
во всех случаях, потребуется непомерно большая высота гайки из-за наличия
многих переменных факторов, влияющих на стойкость резьбы к срыву. Болт или винт, свинченный с
гайкой соответствующего класса прочности по табл. 1, должны обеспечивать
соединение, которое может быть затянуто до значения пробной нагрузки болта без
появления срыва резьбы. Таблица 1
Примечание. Как правило, гайки высших классов прочности
могут заменить гайки низших классов прочности. Такая замена рекомендуется для
соединений болт-гайка, напряжение в которых будет выше предела текучести, или
напряжения от пробной нагрузки болта. Если же соединение будет
затянуто выше пробной нагрузки болта, то конструкция гайки должна быть
рассчитана так, чтобы обеспечить по крайней мере 10 % разрушении (в результате
перезатяжки) по стержню болта для предупреждения потребителя о неправильном
монтаже крепежных соединений. 1.2. Гайки с номинальной
высотой, равной или более 0,5 d и менее 0,8 d. Классы прочности гаек с
номинальной высотой равной или более 0,5 d и менее 0,8 d
(эффективная длина резьбы равна или более 0,4 d и менее 0,6 d)
обозначаются комбинацией двух цифр: вторая цифра соответствует 1/100
номинального напряжения от пробной нагрузки в закаленной испытательной оправке,
а первая указывает на то, что нагрузочная способность соединения данной гайки с
болтом ниже чем с закаленной оправкой, а также в сравнении с соединением болт-гайка,
описанным в п.
1.1.
Фактическая несущая способность гайки определяется не только твердостью
материала гайки и эффективной длиной резьбы, но также и прочностью на
растяжение болта, с которым соединяется гайка. В табл. 2 приведена система
обозначений классов прочности низких гаек и напряжения от пробной нагрузки. (Измененная редакция, Изм. №
2). Таблица 2
2. МАТЕРИАЛ2.1. Гайки должны
изготовляться из сталей, химический состав которых соответствует указанному в табл. 3. Таблица 3
2.2. Гайки классов прочности 05; 8 (d > M16); 10 и 12 должны подвергаться закалке и отпуску. Примечание. Допускается гайки классов прочности 8 и 10 высотой
не менее 0,9d термообработке не подвергать. (Измененная редакция, Изм. №
2). 2.3. Рекомендуемые марки
стали и технологические процессы изготовления гаек приведены в приложении. 3.
Механические свойства
3.1. Механические свойства гаек
при испытании их методами, указанными в разд. 4, при комнатной
температуре должны соответствовать указанным в табл. 4. (Измененная редакция, Изм. №
1). 3.2. Значения пробных
нагрузок Пробные нагрузки гаек
определяются умножением напряжения от пробной нагрузки σf на номинальную площадь
поперечного сечения As закаленной оправки. Рf =
σf . As. Площадь расчетного сечения
определяется по формуле: где d2, d3, и H - по ГОСТ
24705-81, σf - напряжение от пробной
нагрузки по табл.
4. Значения пробных нагрузок для
гаек с полем допуска резьбы 6Н приведены в табл. 5 и 6. Таблица 4
Примечания: 1. Значения твердости
приведены только для гаек с крупным шагом резьбы. 2. Минимальные значения
твердости обязательны только для термообработанных гаек и гаек, которые не
могут быть испытаны пробной нагрузкой. Для всех остальных гаек минимальное
значение твердости приводится только для справок. 3. Допускается наряду с
определением твердости по Виккерсу (HV) или Роквеллу (HRCэ) определение твердости по Бринеллю (НВ). При этом
допустимые значения твердости по Бринеллю должны соответствовать указанным в
таблице соответствующим значениям твердости по Виккерсу. Таблица 5 Пробные нагрузки для гаек с
крупным шагом резьбы
Пробные нагрузки для гаек с
мелким шагом резьбы
В случае применения других
полей допусков резьбы гаек следует учитывать возможное снижение прочности
резьбы в соответствии с табл. 7 Таблица 7
3.3. Разрушающие нагрузки
для гаек с номинальной высотой 0,5 d В табл. 8 приведены для справок
разрушающие нагрузки для гаек с болтами различных классов прочности. Для болтов
низких классов прочности предполагаемым разрушением будет срыв резьбы болта, в
то время как для болтов высоких классов прочности можно ожидать срыва резьбы
гайки. Таблица 8
В случае применения болтовых соединений
с мелким шагом резьбы рекомендуется для гаек следующий по величине класс
прочности по сравнению с классом прочности болтов с крупным шагом резьбы: Пример: гайки класса
прочности 10 - болты класса прочности 8.8. 4. МЕТОДЫ ИСПЫТАНИЙ4.1. Испытание пробной
нагрузкой Испытание пробной нагрузкой
должно проводиться в тех случаях, когда это позволяет применяемое испытательное

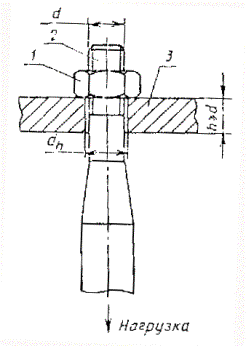

оборудование, и это испытание является решающим для гаек диаметром > M5. Гайка 1 навинчивается
на закаленную оправку 2 как указано на чертеже. Решающим является
испытание на растяжение по оси (чертеж A). А) Б) 1 - гайка; 2 - испытательная
оправка; 3 - закаленная пластина; dh - по первому ряду ГОСТ
11284-75 Пробная нагрузка должна прикладываться
к гайке в осевом направлении и выдерживаться в течение 15 с. Гайка должна
выдерживать нагрузку без разрушения или срыва резьбы и должна отвинчиваться
вручную. Если во время испытания повреждается резьба оправки, то испытание
считается недействительным. Если необходимо, при отвинчивании гайки может
применяться гаечный ключ, которым допускается проворачивать гайку не более чем
на 1/2 оборота, а затем она должна отвинчиваться вручную. Твердость испытательной
оправки должна быть не менее 45 HRCэ. Поле допуска резьбы оправки 5h 6g за
исключением допуска наружного диаметра, который должен составлять 1/4 поля
допуска 6g в его нижней части. (Измененная редакция, Изм. №
2). При контроле гаек испытание
твердости проводится на одной из опорных поверхностей гайки в трех точках,
смещенных относительно друг друга на 120°, а значения твердости определяется
как среднеарифметическое трех измерений. В спорных случаях твердость
проверяется на продольном сечении, проходящем через ось гайки, в точках,
расположенных как можно ближе к наружному номинальному диаметру резьбы гайки. Испытание твердости по
Виккерсу является решающим и, где это возможно следует применять нагрузку HV 30. Испытание твердости по
Виккерсу - по ГОСТ 2999-75. Испытание твердости по
Бринеллю - по ГОСТ 9012-59. Испытание твердости по Роквеллу
- по ГОСТ 9013-59. (Измененная редакция, Изм. №
2). 4.3. Контроль качества
поверхности Контроль качества поверхности
гаек - по ГОСТ 1759.3-83. (Введен дополнительно, Изм. №
2). ПРИЛОЖЕНИЕ
Рекомендуемое Рекомендуемые технологические процессы изготовления гаек из нелегированных и легированных сталей и марки сталей*
ИНФОРМАЦИОННЫЕ ДАННЫЕ 1. РАЗРАБОТАН И ВНЕСЕН Министерством черной металлургии СССР ИСПОЛНИТЕЛИ Б. М. Ригмант, Н. Г.
Андреева, Т. Е. Юрченко 2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного
комитета СССР по стандартам от 30.12.87 № 5112 3. Срок проверки - 1993 г. 3а. Стандарт полностью соответствует СТ СЭВ 5958-87 4. Стандарт полностью соответствует международному стандарту ИСО
898/2-80 5. Взамен ГОСТ 1759-70 (в части механических свойств и методов контроля
гаек) 6. ССЫЛОЧНЫЕ
НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ:
(Измененная редакция, Изм. № 1). СОДЕРЖАНИЕ * Гайки
указанных классов прочности могут изготовляться из автоматной стали но
согласованию между изготовителем и потребителем. В этом случае допускается
содержание серы, фосфора и свинца не более: S - 0,34 % Р -
0,12 % Pb - 0,35
%. * Гайки
указанных классов прочности могут изготовляться из автоматной стали но
согласованию между изготовителем и потребителем. В этом случае допускается
содержание серы, фосфора и свинца не более: S - 0,34 % Р -
0,12 % Pb - 0,35
%. * Гайки
указанных классов прочности могут изготовляться из автоматной стали но
согласованию между изготовителем и потребителем. В этом случае допускается
содержание серы, фосфора и свинца не более: S - 0,34 % Р -
0,12 % Pb - 0,35
%. * Гайки
указанных классов прочности могут изготовляться из автоматной стали но
согласованию между изготовителем и потребителем. В этом случае допускается
содержание серы, фосфора и свинца не более: S - 0,34 % Р -
0,12 % Pb - 0,35
%. ** При необходимости улучшить механические свойства гаек
указанных классов прочности для их изготовления могут применяться стали с
добавками легирующих элементов. ** При необходимости улучшить механические свойства гаек
указанных классов прочности для их изготовления могут применяться стали с
добавками легирующих элементов. ** При необходимости улучшить механические свойства гаек
указанных классов прочности для их изготовления могут применяться стали с
добавками легирующих элементов. * По ТУ 14-1-4486-88 |
|
|
