ГОСТ 21026-75*

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ШВЕЛЛЕРЫ СТАЛЬНЫЕ ГОРЯЧЕКАТАНЫЕ
С ОТОГНУТОЙ ПОЛКОЙ ДЛЯ ВАГОНЕТОК.

СОРТАМЕНТ

ГОСТ 21026-75

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СТАНДАРТОВ
СОВЕТА МИНИСТРОВ СССР

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ШВЕЛЛЕРЫ СТАЛЬНЫЕ ГОРЯЧЕКАТАНЫЕ С ОТОГНУТОЙ ПОЛКОЙ ДЛЯ ВАГОНЕТОК

Сортамент

Hot-roller channel sections with outward flanges for trolleys. Dimensions

ГОСТ
21026-75

Взамен
ГОСТ 5157-53 в части швеллера с отогнутой полкой для вагонеток

Постановлением Государственного комитета стандартов Совета Министров СССР от 28 июля 1975 г. № 1957 срок действия установлен

с 01.01. 1977 г.

Ограничение срока действия снято Постановлением Госстандарта от 19.06.91 № 896

Настоящий стандарт устанавливает сортамент горячекатаных швеллеров с отогнутой полкой для вагонеток.

(Введен дополнительно, Изм. № 1).

1a. По точности прокатки швеллеры изготавливаются:

- высокой точности – А,

- обычной точности – В.

Примечание. Категория качества определяется с учетом качества стали, использованной для изготовления швеллеров.

(Измененная редакция, Изм. № 1, Поправка).

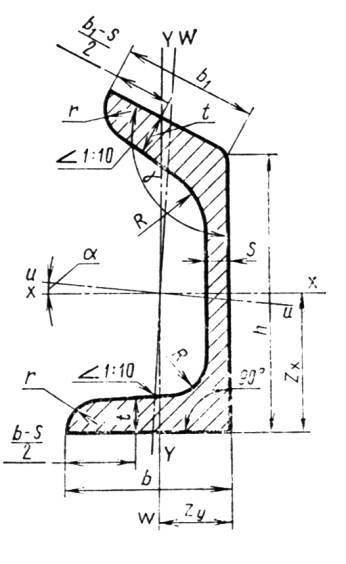

1. Поперечное сечение швеллеров с отогнутой полкой должно соответствовать указанному на чертеже.

Обозначение к чертежу и табл. 1 и 2:

h - высота швеллера; b - ширина полки; b₁ - ширина отогнутой полки; s - толщина стенки; t - средняя толщина полки; R - радиус внутреннего закругления; r - радиус закругления полки; g - внутренний угол наклона полки; I - момент инерции; i -радиус инерции; Z_x - расстояние центра тяжести до оси х-х; Z_у - расстояние центра тяжести до оси у- у.

2. Размеры швеллеров, предельные отклонения размеров, площадь поперечного сечения, масса 1 м длины и справочные величины должны соответствовать указанным в табл. 1 и 2.

Таблица 1

Обозначение профиля	h		b		b₁		s		t	b-s 2	b₁-s 2	R	r	g		Площадь сечения, см²	Масса 1 м, кг
	Номин.	Пред. откл.	Номин.	Пред. откл.	Номин.	Пред. откл.	Номин.	Пред. откл.						Номин.	Пред. откл.
	Номин.	Пред. откл.	Номин.	Пред. откл.	Номин.	Пред. откл.	Номин.	Пред. откл.						Номин.	Пред. откл.
	мм													град
СП-10	100	± 2	55	+ 1,5	40	± 1,5	9	+ 0,7 - 1,0	11	23,0	15,5	11	5,5	123	±30’	18,6	14,6
СП-12	120	± 2	60	+ 1,5	45	± 1,5	11	+ 0,7 - 1,0	13	24,5	17,0	13	6,5	126	±30’	25,5	20,0

Примечание. Площадь поперечного сечения и масса 1 м швеллера вычислены по номинальным размерам, при этом плотность стали принята равной 7,85 г/см³.

Таблица 2

Обозначение профиля	Ось х-х		Ось у-у		Ось и-и		Ось w-w		Угол наклона осей tga	**Z_x, см**	**Z_y, см**
Обозначение профиля	**I_x, см⁴**	**i_x, см**	**I_y, см⁴**	**i_y, см**	**I_u, см⁴**	**i_u, см**	*I_w*, см⁴	*i_w*, см	Угол наклона осей tga	**Z_x, см**	**Z_y, см**
СП-10	305,50	4,10	33,48	1,36	304,19	4,09	34,89	1,38	0,064	4,96	1,50
СП-12	594,75	4,87	55,86	1,49	589,93	4,85	61,72	1,57	0,059	6,025	1,62

Предельные отклонения для швеллеров высоко точности должны быть не более: по высоте мм, по толщине ± 0,7 мм.

(Измененная редакция, Изм. № 1, Поправка).

3. Швеллеры изготовляют длиной от 2 до 9 м:

- мерной длины;

- кратной мерной длины.

(Измененная редакция, Изм. № 1).

4. (Исключен, Изм. № 1).

5. Предельные отклонения по длине швеллеров мерной и кратной мерной длины не должны превышать:

обычной точности:

+40 мм - для швеллеров длиной до 4 м,

+60 мм - для швеллеров длиной св. 4 до 6 м,

+80 мм - для швеллеров длиной св. 6 м.

Высокой точности:

+40 мм – для швеллеров длиной св. 4 м до 7 м + 5 мм на каждый метр свыше 7 м.

6. Кривизна швеллера в горизонтальной и вертикальной плоскостях не должна превышать:

0,4 % длины – обычной точности;

0,3 % длины – высоко точности.

5, 6. (Измененная редакция, Изм. № 1, Поправка).

7. Контроль размеров производят на расстоянии не менее 500 мм от торца штанги. Толщину стенки швеллера измеряют у торца штанги, высоту - в плоскостях у-у.

Контроль толщины полок швеллеров производится по калибрам в валках при их расточке.

8. Скручивание вокруг продольной оси не допускается.

(Измененная редакция. Изм. № 1).
