ГОСТ Р 50889-96 ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ СООРУЖЕНИЯ МЕСТНЫХ ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ ГОССТАНДАРТ РОССИИ Москва Предисловие 1
РАЗРАБОТАН Ленинградским отраслевым научно-исследовательским институтом связи
(ЛОНИИС) 2 ПРИНЯТ И ВВЕДЕН В ДЕЙСТВИЕ
Постановлением Госстандарта России от 17.04.96 № 278 Введение Установленные в стандарте
термины расположены в систематизированном порядке, отражающем систему понятий
данной области знания. Для каждого понятия установлен
один стандартизованный термин. Недопустимые к применению
термины-синонимы приведены в круглых скобках после стандартизованного термина и
обозначены пометой «Ндп». Заключенная в круглые скобки
часть термина может быть опущена при использовании термина в документах по
стандартизации. Наличие квадратных скобок в
терминологической статье означает, что в нее включены два термина, имеющих
общие терминоэлементы. В алфавитном указателе
данные термины приведены отдельно с указанием номера статьи. Приведенные определения
можно, при необходимости, изменять, вводя в них производные признаки, раскрывая
значения используемых в них терминов, указывая объекты, входящие в объем
определяемого понятия. Изменения не должны нарушать объем и содержание понятий,

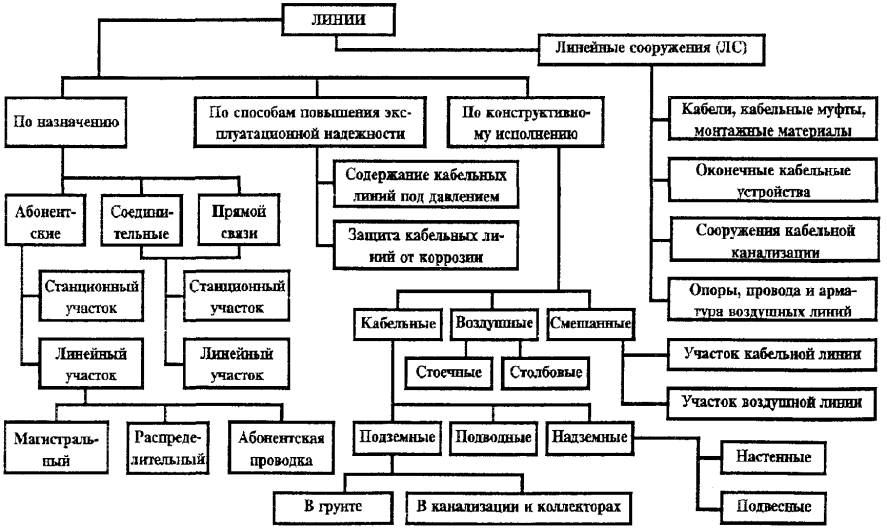

определенных в данном стандарте. Классификационная схема
принятой в стандарте системы понятий приведена в приложении А. Структурные схемы и стыки

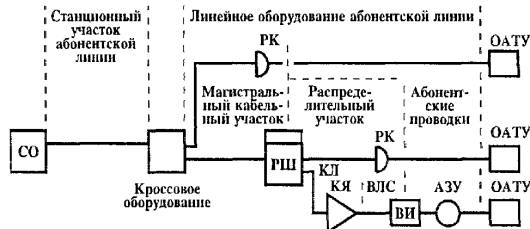

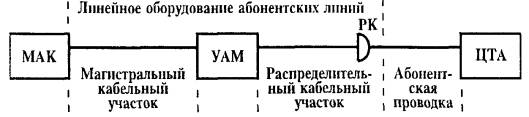

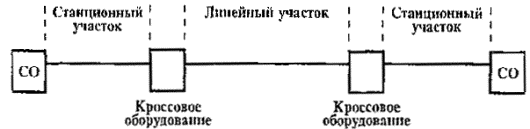

оборудования абонентских и соединительных линий приведены в приложении Б. Термины и определения
общетехнических понятий, необходимые для понимания текста стандарта, приведены
в приложении В. Стандартизованные термины
набраны полужирным шрифтом, а синонимы - курсивом. ГОСТ Р 50889-96 ГОСУДАРСТВЕННЫЙ
СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ СООРУЖЕНИЯ МЕСТНЫХ ТЕЛЕФОННЫХ СЕТЕЙ ЛИНЕЙНЫЕ Термины и определения Line equipment of
local telephone networks. Дата введения 1997-01-01 1 ОБЛАСТЬ ПРИМЕНЕНИЯНастоящий стандарт
устанавливает термины и определения понятий в области линейных сооружений
местных телефонных сетей. Настоящий стандарт не
распространяется на внутризоновую и магистральную первичные сети Единой
автоматизированной сети связи. Термины, установленные
настоящим стандартом, обязательны для применения во всех видах документации и
литературы в данной области, входящих в сферу работ по стандартизации и (или)
использующих результаты этих работ. Настоящий стандарт следует
применять совместно с ГОСТ
27.002, ГОСТ
15845, ГОСТ
18322, ГОСТ
19472. 2 НОРМАТИВНЫЕ ССЫЛКИВ настоящем стандарте использованы
ссылки на следующие стандарты: ГОСТ
27.002-89 Надежность в технике. Основные понятия. Термины и определения ГОСТ 15845-80 (СТ СЭВ
585-77) Изделия кабельные. Термины и определения ГОСТ
18322-78 (СТ СЭВ 5151-85) Система технического обслуживания и ремонта
техники. Термины и определения ГОСТ
19472-88 Система автоматизированной телефонной связи общегосударственная.
Термины и определения 3 СТАНДАРТИЗОВАННЫЕ ТЕРМИНЫ С ОПРЕДЕЛЕНИЯМИВИДЫ ЛИНИЙ
МЕСТНЫХ ТЕЛЕФОННЫХ СЕТЕЙ 1 линейные сооружения местной телефонной сети: Комплекс технических
средств, состоящих из кабелей, муфт кабелей, линейного оборудования и кабельной
канализации, предназначенных для организации линии местной телефонной сети 2 линия местной телефонной сети (Ндп.
канал, тракт, цепь, элементарный участок): Конструктивно законченная совокупность линейных
сооружений местной телефонной сети, образующих физические цепи, предназначенные
для передачи сигналов электросвязи 3 соединительная линия городской телефонной сети: Линия городской
телефонной сети, соединяющая районные автоматические и узловые телефонные
станции между собой и телефонную подстанцию или концентратор с опорной станцией
городской телефонной сети Примечание - В зависимости от места прокладки кабеля кабельные
линии местных телефонных сетей подразделяют на: - подземные в кабельной канализации, коллекторах или в
грунте; - настенные открытой прокладки или в каналах стен
зданий; - подвесные на столбах или стойках Примечание - В зависимости от конструкции и места установки опор
воздушные линии местных телефонных сетей подразделяют на: - столбовые на деревянных или железобетонных опорах,
устанавливаемых в грунте; - стоечные на металлических стойках, устанавливаемых
на крышах зданий КАБЕЛЬНАЯ КАНАЛИЗАЦИЯ МЕСТНОЙ ТЕЛЕФОННОЙ СЕТИ 25 емкость трубопровода кабельной канализации:
Число каналов в трубопроводе кабельной канализации 34 пролет кабельной канализации:
Расстояние между двумя соседними колодцами кабельной канализации 37 лоток кабельной канализации:
Железобетонная \_/-образная конструкция,
предназначенная для прокладки кабелей местной связи и монтажа муфт кабелей ВОЗДУШНЫЕ ЛИНИИ МЕСТНЫХ ТЕЛЕФОННЫХ СЕТЕЙ Примечание -
Столбовая опора воздушной линии местной телефонной сети может быть оконечной,
промежуточной или угловой 55 сращивание линейных проводов:
Соединение концов линейных проводов ПРОКЛАДКА КАБЕЛЕЙ МЕСТНОЙ СВЯЗИ В КАБЕЛЬНОЙ
КАНАЛИЗАЦИИ И ГРУНТЕ ПОДВЕСКА КАБЕЛЕЙ И ПРОВОДОВ НА ОПОРАХ СТОЛБОВЫХ И
СТОЕЧНЫХ ЛИНИЙ МЕСТНЫХ ТЕЛЕФОННЫХ СЕТЕЙ 80 болтовая клемма: Металлическая конструкция,
предназначенная для соединения несущих канатов 90 скрещивание линейных проводов:
Периодическое изменение взаимного расположения линейных проводов ПРОКЛАДКА КАБЕЛЕЙ МЕСТНОЙ СВЯЗИ ПО СТЕНАМ
ЗДАНИЙ КАБЕЛИ МЕСТНОЙ СВЯЗИ, МУФТЫ, МОНТАЖНЫЕ МАТЕРИАЛЫ И
ОСНОВНЫЕ ТЕХНОЛОГИЧЕСКИЕ ПРОЦЕССЫ 97 кабель местной связи: Кабель связи для
городских и сельских телефонных сетей - по ГОСТ 15845 99 строительная длина кабеля местной связи:
Нормированная длина кабеля местной связи в одном отрезке Примечание - Муфты кабелей местной связи подразделяют: - по назначению на: соединительные, разветвительные,
станционные, переходные, симметрирующие, газонепроницаемые, изолирующие и
защитные; - по конструкции на: цилиндрические, плоские, поперечно-разрезные,
продольно-разрезные, сборно-разборные и тупиковые 103 бандажная проволока: Витки проволоки,
скрепляющие элементы кабеля местной связи Примечание -
Изолирующие гильзы подразделяют на сквозные и тупиковые 108 заливочный компаунд: Компаунд,
предназначенный для заполнения муфт кабелей местной связи 120 просушка муфты кабеля местной связи:
Удаление воды из намокшей муфты кабеля местной связи 121 оконечная заделка кабеля местной связи:
Заделка оболочки кабеля местной связи на его конце ОКОНЕЧНЫЕ УСТРОЙСТВА КАБЕЛЕЙ МЕСТНОЙ СВЯЗИ СОДЕРЖАНИЕ КАБЕЛЕЙ МЕСТНОЙ СВЯЗИ ПОД ИЗБЫТОЧНЫМ
ВОЗДУШНЫМ ДАВЛЕНИЕМ ЗАЩИТА ПОДЗЕМНЫХ КАБЕЛЬНЫХ ЛИНИЙ МЕСТНЫХ ТЕЛЕФОННЫХ
СЕТЕЙ ОТ КОРРОЗИИ ЭКСПЛУАТАЦИОННАЯ НАДЕЖНОСТЬ ЛИНИЙ МЕСТНЫХ ТЕЛЕФОННЫХ
СЕТЕЙ Примечание -
Надежность является комплексным свойством, которое может включать в себя
безотказность, долговечность, ремонтопригодность линий и сохраняемость кабелей
и проводов АЛФАВИТНЫЙ УКАЗАТЕЛЬ ТЕРМИНОВблок
трубопроводов кабельной канализации 24 бокс кабельный 133 воздуховод
компрессорно-сигнальной установки 141 воронка
кабельная 134 воронка
палочная 69 вязка провода 85 газ
индикаторный 144 гильза
изолирующая 106 гладилка
кабельная 125 давление
кабеля местной связи избыточное 140 демонтаж муфты
кабеля местной связи 115 длина кабеля
местной связи строительная 99 доска стоечной
опоры монтажная 84 емкость
трубопровода кабельной канализации 25 заглубление
кабельной канализации 31 заготовка
канала трубопровода кабельной канализации 65 заделка кабеля
местной связи оконечная 121 заполнитель
гидрофобный 109 заполнитель
гидрофобный жидкий 110 защита кабеля
местной связи от коррозии 152 защита кабеля
местной связи от коррозии катодная 154 защита кабеля
местной связи от коррозии протекторная 155 защита кабеля
местной связи от коррозии электродренажная 153 изолятор абонентского
пункта местной телефонной сети вводный 53 изолятор
телефонный 52 кабель местной
связи 97 кабель местной
связи в строительной длине герметичный 145 кабель местной
связи дренажный 158 кабель местной
связи линейный 98 канал 2 канал
беструбный 94 канал трубный 93 капал
трубопровода кабельной канализации 23 канализация
кабельная 19 канализация
кабельная лотковая 20 канализация
местной телефонной сети кабельная 19 канат несущий 77 клемма
болтовая 80 ключ палочный 70 козлы
монтажные кабельные 126 колено стальное
кабельное 75 колодец
кабельной канализации 26 колпак кабеля
местной связи полиэтиленовый 122 кольцо
групповое 107 кольцо
стоечной опоры упорное 61 компаунд
заливочный 108 комплект
материалов монтажный 123 консоль
колодца кабельной канализации 29 консоль
столбовая 78 копыто
стоечной опоры чугунное 59 коробка
распределительная абонентская 131 кронштейн
колодца кабельной канализации 28 крюк колодца
кабельной канализации консольный 30 крюк столбовой
опоры 49 лежень подпоры 47 линия
городской телефонной сети соединительная 3 линия местной
телефонной сети 2 линия местной
телефонной сети абонентская 6 линия местной
телефонной сети воздушная 17 линия местной
телефонной сети длиной до 2 км кабельная смонтированная герметичная 146 линия местной
телефонной сети длиной свыше 2 км кабельная смонтированная герметичная 147 линия местной
телефонной сети кабельная 16 линия местной
телефонной сети с автоматическим пополнением сжатым воздухом кабельная
аварийная 151 линия местной
телефонной сети с автоматическим пополнением сжатым воздухом кабельная
герметичная 149 линия местной
телефонной сети с автоматическим пополнением сжатым воздухом кабельная
негерметичная 150 линия местной
телефонной сети с периодическим пополнением сжатым воздухом кабельная
герметичная 148 линия местной
телефонной сети смешанная 18 линия прямой
связи местной телефонной сети 5 линия связи некоммутируемая 5 линия сельской
телефонной сети соединительная 4 лоток
кабельной канализации 37 люк колодца
кабельной канализации 27 люк стоечной
опоры выходной 82 манжета кабеля
местной связи переходная 102 масса
кабельная 104 модуль
абонентский удаленный 135 молниеотвод
столбовой опоры 57 монтаж кабеля
местной связи 113 муфта кабеля
местной связи 100 муфта
трубопровода кабельной канализации 35 надежность
линии местной телефонной сети эксплуатационная 161 наконечник
палочный 68 норма уклона
трубопровода кабельной канализации 33 нумерация
столбовой опоры воздушной линии местной телефонной сети 64 оборудование
световодных подключений 136 опора
воздушной линии местной телефонной сети стоечная 41 опора
воздушной линии местной телефонной сети столбовая 39 опора
столбовая кабельная 40 оснастка
столбовой опоры воздушной линии местной телефонной сети 62 отказ линии
местной телефонной сети 163 оттяжка
стоечной опоры 45 оттяжка
столбовой опоры 45 палки винтовые 67 перекрытие
лотковой кабельной канализации 38 перемычка
кабеля местной связи защитная 160 планка
отходная 51 плинт без
элементов электрической защиты 128 плинт с
элементами электрической защиты 129 плотность
повреждений линии местной телефонной сети 164 площадка
кабельная 76 повреждение
линии местной телефонной сети 162 подвеса
стальная 79 подпора
столбовой опоры 43 помещение
ввода кабелей телефонной станции местной телефонной сети 21 потенциал
кабеля местной связи защитный минимальный 156 поясок подслоя 112 приставка
столбовой опоры 44 провод
линейный 54 проводка
пункта на воздушном вводе местной телефонной сети абонентская 15 проводка
пункта на кабельном вводе местной телефонной сети абонентская 14 проволока
бандажная 103 проволока
перевязочная 56 проволока
стоечной опоры предохранительная 83 пролет
воздушной линии местной телефонной сети 42 пролет
кабельной канализации 34 пропитка
столбовой опоры воздушной линии местной телефонной сети 63 просушка муфты
кабеля местной связи 120 прошпарка
сердечника кабеля местной связи 117 пункт кабеля
местной связи контрольно-измерительный 124 разделка
кабеля местной связи 116 регулировка
кабеля местной связи 89 регулировка
линейного провода 88 ремонт кабеля
местной связи 114 ремонт муфты
кабеля местной связи 119 секция
скрещивания 91 силикагель
кабельный 142 система
содержания кабелей местной связи под избыточным давлением 137 скрепа 96 скрещивание
линейных проводов 90 скрутка
токопроводящих жил 118 скрутка
токопроводящих жил кабеля местной связи 118 совок палочный 71 соединитель
металлопластмассовый 105 сооружения
местной телефонной сети линейные 1 сращивание
линейных проводов 55 стояк
вертикальный 95 стрела провеса
кабеля местной связи 87 стрела провеса
линейного провода 86 стяжка
стальная 58 течеискатель
галоидный батарейный 143 ток кабеля
местной связи защитный 157 точка
дренирования на подземном кабеле местной связи 159 траверса опоры 50 тракт 2 трап стоечный 81 трубка
термоусаживаемая 111 трубопровод
кабельной канализации 22 тумба отбойная 46 уклон
трубопровода кабельной канализации 32 установка
компрессорно-сигнальная 138 установка
нагнетательно-осушительная полевая 139 устройство для
заготовки канала трубопровода кабельной канализации 66 устройство
кабельной канализации дренажное 36 устройство
кабельное оконечное 127 участок
абонентской линии местной телефонной сети 7 участок
абонентской линии местной телефонной сети линейный 9 участок
абонентской линии местной телефонной сети магистральный 10 участок
абонентской линии местной телефонной сети распределительный 11 участок абонентской
линии местной телефонной сети распределительный воздушный 13 участок
абонентской линии местной телефонной сети распределительный кабельный 12 участок абонентской
линии местное телефонной сети станционный 8 участок элементарный 2 хомут стоечной
опоры 60 цепь 2 цилиндр
пробный 72 чулок
кабельный 74 шкаф
распределительный кабельный 130 щетка
канальная цилиндрическая 73 элемент муфты
контрольный 101 элемент
скрещивания 92 якорь оттяжки 48 ящик кабельный
телефонный 132 ПРИЛОЖЕНИЕ Б
(справочное) СТРУКТУРНЫЕ СХЕМЫ И СТЫКИ ОБОРУДОВАНИЯ АБОНЕНТСКИХ И СОЕДИНИТЕЛЬНЫХ ЛИНИЙБ.1 Структурная схема и
стыки оборудования абонентских линий местных телефонных сетей СО - станционное оборудование; ВЛС - воздушная линия
связи; КЛ - кабельная линия; РШ - кабельный распределительный шкаф; РК -
абонентская распределительная коробка; КЯ - телефонный кабельный ящик; ВИ -
вводные изоляторы; АЗУ - абонентское защитное устройство; ОАТУ - оконечное
абонентское телефонное устройство; - место стыка Б.2 Структурная схема и
стыки оборудования абонентских линий электронной АТС типа С-32 МАК - модуль абонентской концентрации; УАМ - удаленный
абонентский модуль; ЦТА - цифровой телефонный аппарат; РК - абонентская
распределительная коробка; - место стыка Б.3 Структурная схема и
стыки оборудования соединительных линий местных телефонных сетей СО - станционное оборудование; - место стыка ПРИЛОЖЕНИЕ В
(справочное) ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ ОБЩЕТЕХНИЧЕСКИХ ПОНЯТИЙ, НЕОБХОДИМЫЕ ДЛЯ ПОНИМАНИЯ ТЕКСТА СТАНДАРТА1 концентратор: Часть
оборудования электронной телефонной станции, расположенная в месте концентрации
группы абонентов и обеспечивающая их телефонную связь 2 электрическая цепь
телефонной сети: Совокупность изолированных жил, образующих направляющую среду
для передачи сигналов электросвязи телефонной сети 3 абонентское защитное
устройство: Устройство, устанавливаемое в абонентском пункте на воздушном вводе
и служащее для защиты оконечного абонентского телефонного устройства и абонента
от опасных напряжений и токов с проводов воздушной линии 4 абонентский пункт:
Комплекс устройств, включающий в себя оконечное телефонное устройство,
абонентское защитное устройство и абонентскую проводку 5 абонентский комплект
телефонной станции [подстанции, концентратора]: Индивидуальное станционное
оборудование, обеспечивающее стык станционного участка абонентской линии
телефонной сети с групповым оборудованием телефонной станции [подстанции,
концентратора] 6 кроссовое оборудование:
Станционное оборудование, предназначенное для оконечного монтажа и соединения
линейных и станционных кабелей с металлическими жилами, защиты станционной
аппаратуры и обслуживающего персонала от опасных напряжений и токов,
возникающих на линиях местной телефонной сети 7 вводно-коммутационное
устройство: Кроссовое оборудование сельской телефонной станции 8 модуль абонентской
концентрации: Оборудование электронной автоматической телефонной станции
местной телефонной сети, предназначенное для соединения магистральных участков
абонентских линий с коммутационным станционным оборудованием 9 блуждающий ток: Ток утечки
электрических установок постоянного тока, протекающий в земле и в подземных
металлических сооружениях 10 анодное заземление:
Устройство, состоящее из заземлителей и проводников, соединяющих заземлители
друг с другом и с электрическими установками 11 катодная станция:
Основная часть катодной установки, состоящая из источника постоянного тока,
контрольных и регулирующих приборов 12 заземлитель:
Металлический проводник или группа проводников любой формы, находящихся в
непосредственном соприкосновении с землей и предназначенных для создания с ней
электрического контакта определенного сопротивления 13 протектор: Металл,
применяемый для электрохимической защиты и имеющий более отрицательный или
более положительный потенциал, чем у защищаемого металла 14 электрический дренаж подземного
кабеля: Устройство, предназначенное для создания на металлической оболочке и
броне подземного кабеля устойчивого отрицательного потенциала по отношению к
земле 15 поляризованный
электрический дренах: Дренажное устройство, обладающее односторонней
проводимостью 16 прямой электрический
дренаж: Дренажное устройство, обладающее двусторонней проводимостью 17 усиленный электрический
дренаж: Дренажное устройство, в цепь которого для увеличения эффективности его
работы включен источник постоянного тока 18 дренажный ящик: Ящик с
электрическими элементами дренажа, устанавливаемый на стене здания или
железобетонной опоре Ключевые слова: сооружения
местных телефонных сетей линейные, линия, кабельная канализация, кабель местной
связи, оконечное кабельное устройство кабеля местной связи, термины и
определения СОДЕРЖАНИЕ |
|
|
