ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ДЕТАЛИ ТРУБОПРОВОДОВ
СТАЛЬНЫЕ БЕСШОВНЫЕ ПРИВАРНЫЕ
НА Ру £ 10 МПа (£ 100 кгс/см2)

ОТВОДЫ КРУТОИЗОГНУТЫЕ

КОНСТРУКЦИЯ И РАЗМЕРЫ

ГОСТ 17375-83

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ДЕТАЛИ ТРУБОПРОВОДОВ СТАЛЬНЫЕ БЕСШОВНЫЕ
ПРИВАРНЫЕ НА Ру £ 10 МПа (£ 100 кгс/см2)

ОТВОДЫ КРУТОИЗОГНУТЫЕ.

Конструкция и размеры

Seamless welded steel pipeline components for Pn £ 10 MPa (£ 100 kgf/cm2). Sharply curved offsets. Design and dimensions

ГОСТ
17375-83*

Взамен

ГОСТ 17375-77

Постановлением Государственного комитета СССР по стандартам от 19 декабря 1983 г. № 6711 срок действия установлен

с 01.01.85

до 01.01.90

* Переиздание (июль 1986 г.) с Изменениями № 1, 2,
утвержденными в декабре 1984 г.; Пост. № 4187 от 10.12.84, декабре 1985 г.
(ИУС № 3-85, 4-86).

Изменение № 3 ГОСТ 17375-83 детали трубопроводов стальные бесшовные приварные на Ру £ 10 МПа (£ 100 кгс/см2). Отводы крутоизогнутые. Конструкция и размеры

Утверждено и введено в действие Постановлением Государственного комитета СССР по стандартам от 22.06.89 № 1870

Дата введения 01.01.90

1. Настоящий стандарт распространяется на стальные бесшовные приварные отводы с углами 90, 60 и 45° на Ру £ 10 МПа (£ 100 кгс/см2).

2. Основные параметры отводов - по ГОСТ 17380-83.

(Измененная редакция, Изм. № 3).

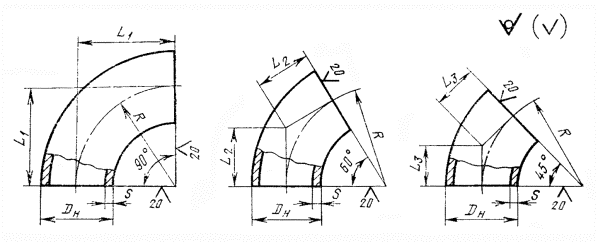

3. Конструкция и размеры отводов должны соответствовать указанным на чертеже и в таблице.

(Измененная редакция, Изм. № 2).

4. Отводы должны изготавливаться методами горячей протяжки или штамповки.

Размеры, мм

Условный проход Dy

Наружный диаметр Dн

L1 = R

L2

L3

s

Условное давление Ру, МПа (» кгс/см2), не более

Масса, кг, не более, отвода с углом

Транспортируемые вещества

неагрессивные

среднеагрессивные

пар и горячая вода

90°

60°

45°

40

45

60

35

25

2,5

10,0 (100)

2,5 (25)

10,0 (100)

0,3

0,2

0,2

4,0

10,0 (100)*

10,0 (100)

10,0 (100)*

0,5

0,3

0,3

50

57

75

43

30

3,0

10,0 (100)

4,0 (40)

10,0 (100)

0,5

0,3

0,3







5,0

10,0 (100)*

10,0 (100)

10,0 (100)*

0,8

0,5

0,4

(100)

(57)

(41)

(5,0)

10,0 (100)

10,0 (100)

10,0 (100)

1,1

0,7

0,6

65

76

100

57

41

3,5

10,0 (100)

4,0 (40)

10,0 (100)

1,0

0,7

0,5

5,0***

10,0 (100)*

8,0 (80)

10,0 (100)*

1,5

1,0

0,8

6,0

10,0 (100)*

10,0 (100)

10,0 (100)*

1,7

1,1

0,9

80

89

120

69

50

3,5

10,0 (100)

4,0 (40)

6,3 (63)

1,4

0,9

0,7

5,0***

10,0 (100)*

8,0 (80)

8,0 (80)

2,0

1,4

1,0

6,0

10,0 (100)*

10,0 (100)

10,0 (100)

2,4

1,6

1,2

100

108

150

87

62

4,0

10,0 (100)

4,0 (40)

6,3 (63)

2,5

1,7

1,3

5,0***

10,0 (100)*

6,3 (63)

63, (63)*

3,2

2,1

1,6

6,0

10,0 (100)*

10,0 (100)

10,0 (100)

3,8

2,5

1,9

8,0

10,0 (100)*

10,0 (100)"

10,0 (100)*

4,7

3,1

2,4

(114)

(6,0)

10,0 (100)

10,0 (100)

10,0 (100)

3,8

2,5

1,9

125

133

190

110

79

4,0

6,3 (63)

4,0 (40)

4,0 (40)

3,8

2,5

1,9

3,5***

4,0 (40)

1,6 (16)

2,5 (25)

3,4

2,3

1,7

5,0

10,0 (100)

4,0 (40)*

6,3 (63)

4,8

3,2

2,4

6,0***

10,0 (100)*

6,3 (63)

8,0 (80)

5,8

3,9

2,9

8,0

10,0 (100)*

10,0 (100)

10,0 (100)

8,2

5,5

4,1

10,0

10,0 (100)*

10,0 (100)*

10,0 (100)*

10,3

6,9

5,2

150

159

225

130

93

4,0

4,0 (40)

2,5 (25)

2,5 (25)

5,5

3,7

2,8

4,5

6,3 (63)

4,0 (40)

4,0 (40)

6,1

4,1

3,1

5,0***

6,3 (63)*

4,0 (40)*

4,0 (40)*

7,0

4,7

3,5

6,0

10,0 (l00)

6,3 (63)

6,3 (63)

8,4

5,6

4,2

7,0***

10,0 (100)*

6,3 (63)*

8,0 (80)

9,8

6,5

4,9

8,0

10,0 (100)*

10,0 (100)

10,0 (100)

10,5

7,0

5,3

9,0***

10,0 (100)*

10,0 (100)*

10,0 (100)*

11,8

7,9

5,9

10,0

10,0 (100)*

10,0 (100)*

10,0 (100)*

13,1

8,7

6,6

168

(6,0)

10,0 (100)

6,3 (63)

6,3 (63)

9,7

6,5

4,9

(8,0)

10,0 (100)*

10,0 (100)

10,0 (100)

13,3

8,9

6,7

200

219

300

173

124

5,0***

4,0 (40)

2,5 (25)

2,5 (25)

12,4

8,3

6,2

6,0

6,3 (63)

4,0 (40)

4,0 (40)

14,9

10,0

7,5

7,0***

6,3 (63)*

4,0 (40)*

4,0 (40)*

17,4

11,6

8,7

8,0

10,0 (100)

6,3 (63)

6,3 (63)

19,9

13,3

10,0

9,0***

10,0 (100)*

6,3 (63)*

8,0 (80)

22,8

15,2

11,4

10,0

10,0 (100)*

10,0 (100)

10,0 (100)

25,3

16,9

12,7

12,0

10,0 (100)*

10,0 (100)*

10,0 (100)*

28,9

19,3

14,5

250

273

375

217

155

6,0***

4,0 (40)

2,5 (25)

2,5 (25)

26,4

17,6

13,2

7,0

6,3 (63)

4,0 (40)

4,0 (40)

30,8

20,5

15,4

9,0***

8,0 (80)

4,0 (40)*

4,0 (40)*

35,5

23,7

17,8

10,0

10,0 (100)

6,3 (63)

6,3 (63)

39,4

26,3

19,7

12,0

10,0 (100)*

10,0 (100)

10,0 (100)

46,7

31,1

23,4

16,0

10,0 (100)*

10,0 (100)*

10,0 (100)*

62,0

41,3

31,0

300

325

450

260

186

7,0***

4,0 (40)

2,5 (25)

2,5 (25)

38,5

25,7

19,3

8,0

6,3 (63)

4,0 (40)

4,0 (40)

43,9

29,3

22,0

9,0***

6,3 (63)*

4,0 (40)*

4,0 (40)*

49,4

33,0

24,7

10,0

8,0 (80)

6,3 (63)

6,3 (63)

54,9

36,6

27,5

12,0

10,0 (100)

8,0 (80)

8,0 (80)

65,9

43,9

33,0

14,0***

10,0 (100)*

8,0 (80)*

8,0 (80)*

76,9

51,3

38,5

16,0

10,0 (100)*

10,0 (100)

10,0 (100)

87,3

58,2

43,7

350

377

525

303

217

9,0***

4,0 (40)

2,5 (25)

2,5 (25)

67,2

44,8

33,6

10,0

6,3 (63)

4,0 (40)

4,0 (40)

74,6

49,7

37,3

12,0

8,0 (80)

6,3 (63)

6,3 (63)

89,0

59,3

44,5

16,0

10,0 (100)

10,0 (100)

8,0 (80)

117,5

78,3

58,8

400

426

600

346

248

9,0***

4,0 (40)

2,5 (25)

2,5 (25)

109,0

72,7

54,5

10,0

6,3 (63)

4,0 (40)

4,0 (40)

121,0

80,7

60,5

12,0**

8,0 (80)

6,3 (68)

6,3 (63)

145,2

96,8

72,6

14,0

8,0 (80)

6,3 (63)

6,3 (63)

169,4

112,9

84,7

16,0

10,0 (100)

8,0 (80)

8,0 (80)

173,5

115,7

86,8

500

530

500

289

207

9,0***

2,5 (25)

1,6 (16)

1,6 (16)

108,0

72,0

54,0

10,0

4,0 (40)

2,5 (25)

2,5 (25)

120,0

80,0

60,0

12,0

4,0 (40)*

4,0 (40)

4,0 (40)

130,0

86,7

65,0

14,0***

4,0 (40)*

4,0 (40)*

4,0 (40)*

151,7

101,2

75,9

16,0

6,3 (63)

4,0 (40)*

4,0 (40)*

173,3

115,5

86,7

16,0**

8,0 (80)

6,3 (63)

6,3 (63)

173,3

115,5

86,7

18,0

8,0 (80)

6,3 (63)

6,3 (63)

195,0

130,0

97,5

20,0**

10,0 (100)

8,0 (80)

8,0 (80)

216,7

144,5

108,4

600

630

600

345

248

9,0***

1,6 (16)

1,6 (16)

1,6 (16)

147,2

98,2

73,6

10,0

2,5 (25)

2,5 (25)

2,5 (25)

163,5

109,0

81,8

12,0

4,0 (40)

2,5 (25)*

2,5 (25)

195,5

130,3

97,8

14,0***

4,0 (40)*

2,5 (25)*

2,5 (25)*

228,1

152,1

114,1

16,0***

4,0 (40)*

4,0 (40)

4,0 (40)

260,6

173,8

130,3

18,0***

6,3 (63)

4,0 (40)*

4,0 (40)*

293,3

195,6

146,7

20,0**

8,0 (80)

6,3 (63)

6,3 (63)

325,8

217,2

162,9

*  Для условий эксплуатации, указанных в п. 1.1г ГОСТ 17380-83.

** Изготавливаются только из стали 09Г2С.

*** Изготавливаются по согласованию между изготовителем и потребителем.

Примечания:

1. Условные давления, указанные в графе «пар и горячая вода», относятся только к деталям трубопроводов, на которые распространяются «Правила устройства и безопасной эксплуатации трубопроводов пара и горячей воды» Госгортехнадзора СССР.

2. Отводы, размеры которых указаны в скобках, для вновь проектируемых трубопроводов применять не рекомендуется.

3. Масса отводов указана для справок.

4. (Исключен, Изм. № 2).

(Измененная редакция, Изм. № 3).

Пример условного обозначения отвода с углом 90°, Dн = 159 мм, s = 6 мм, из стали 20:

Отвод 90° 159×6 ГОСТ 17375-83

То же, из стали 10Г2:

Отвод 90° 159×6 - 10Г2 ГОСТ 17375-83

То же, из стали 20 для трубопроводов пара и горячей воды:

Отвод П 90° 159×6 ГОСТ 17375-83.

5. Технические требования - по ГОСТ 17380-83.

6. Коды ОКП приведены в справочном приложении.

ПРИЛОЖЕНИЕ
Справочное

КОДЫ ОКП

1. Коды ОКП отводов для неагрессивных и среднеагрессивных сред должны соответствовать указанным в табл. 1.

2. Коды ОКП отводов для трубопроводов пара и горячей воды должны соответствовать указанным в табл. 2.

Таблица 1

Обозначение отводов

Коды ОКП отводов из стали

20

10Г2

09Г2С

Код ОКП

КЧ

Код ОКП

КЧ

Код ОКП

КЧ
