ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ШАЙБЫ ДЛЯ ФЛАНЦЕВЫХ СОЕДИНЕНИЙ
С ТЕМПЕРАТУРОЙ СРЕДЫ
от 0 до 650°С

Типы и основные размеры

ГОСТ 9065-75

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ШАЙБЫ ДЛЯ ФЛАНЦЕВЫХ СОЕДИНЕНИЙ
С ТЕМПЕРАТУРОЙ СРЕДЫ ОТ 0 ДО 650°С

Типы и основные размеры

Washers for flanged connections with medium temperature from 0 to 650°С.

Types and main dimensions

ГОСТ
9065-75*

Взамен
ГОСТ 9065-69

Постановлением Государственного комитета стандартов Совета Министров СССР от 28 марта 1975 г. № 794 срок введения установлен

с 01.01.76

Проверен в 1985 г. Постановлением Госстандарта от 27.12.85 № 4667 срок действия продлен

до 01.01.96

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на шайбы подкладные для фланцевых соединений паровых и газовых турбин, паровых котлов, трубопроводов и соединительных частей, арматуры, приборов, аппаратов и резервуаров с температурой среды от 0 до 650°С.

Стандарт не распространяется на фланцевые соединения объектов, подведомственных Госгортехнадзору СССР, с условным давлением Ру менее 4 МПа (40 кгс/см2).

(Измененная редакция, Изм. № 1).

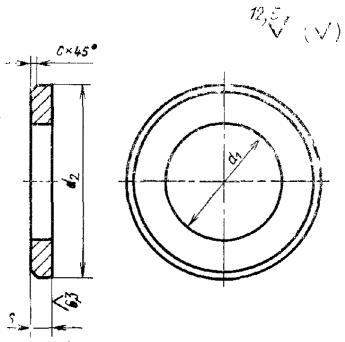

2. Размеры шайб должны соответствовать указанным на чертеже и в таблице.

мм

Номинальный диаметр резьбы шпильки d

10

12

16

20

(22)

24

(27)

30

36

42

48

Внутренний диаметр d1 (пред откл. по Н12)

11

13

17

21

23

25

28

31

37

43

50

Наружный диаметр d2 (пред. откл. по h14)

18

24

30

37

34

44

50

56

66

78

90

Толщина шайбы s (пред. откл по h14)

2,5

4

5

6

10

Фаска с

0,5

1,0

1,6

2,0

Допускаемое смещение оси отверстия

0,5

0,6

0,7

Продолжение

мм

Номинальный диаметр резьбы шпильки d

(52)

56

(60)

64

(68)

72

(76)

80

90

100

110

(120)

125

140

160

Внутренний диаметр d1 (пред откл. по Н12)

54

58

62

66

70

74

78

82

92

102

112

122

127

142

162

Наружный диаметр d2 (пред. откл. по h14)

95

100

110

115

120

126

132

138

155

174

190

208

215

242

276

Толщина шайбы s (пред. откл по h14)

10

12

14

16

Фаска с

2,0

3,0

4,0

Допускаемое смещение оси отверстия

0,8

0,9

1,0

1,2

Примечания:

1. Шайбы с размерами, заключенными в скобки, по возможности не применять.

2. При изготовлении шайб методом штамповки предельные отклонения по внутреннему диаметру - по H14, по наружному диаметру - по h14, толщине шайб - по стандартам на исходный материал.

3. Шайбы допускается изготовлять без фаски или со округлением кромок радиусом, равным размеру с.

Пример условного обозначения шайбы для шпильки с диаметром резьбы М48 из стали марки 20, категории III, группы качества 4, с покрытием 0,2, толщиной 9 мкм:

Шайба 48.20.III.4.029 ГОСТ 9065-75

(Измененная редакция, Изм. № 1, 2).

3. Масса шайб приведена в справочном приложении 1.

4. Технические требования - по ГОСТ 20700-75.

5. (Исключен, Изм. № 2).

ПРИЛОЖЕНИЕ 1
Справочное

Номинальный диаметр резьбы шпильки, мм

Теоретическая масса 1000 шт. шайб, » кг

Номинальный диаметр (размер резьбы шпильки), мм

Теоретическая масса 1000 шт. шайб, » кг

10

4,20

60

508,57

12

6,27

64

546,35

16

9,41

68

585,20

20

22,87

72

640,64

22

24,44

76

838,25

24

32,30

во

910,69

27

52,85

90

1177,18

30

66,99

100

1713,76

36

110,40

110

2031,47

42

156,52

120

2447,49

48

344,96

125

2595,48

52

376,31

140

3784,70

56

408,79

160

4921,30

(Измененная редакция, Изм. № 1).

Приложение 2 справочное. (Исключено, Изм. № 2).
