ОСТ 26-02-2044-79

ОТРАСЛЕВОЙ СТАНДАРТ

ШТУЦЕРА ИЗ ДВУХСЛОЙНЫХ СТАЛЕЙ С ПРИВАРНЫМИ ВСТЫК ФЛАНЦАМИ И НАПЛАВЛЕННОЙ УПЛОТНИТЕЛЬНОЙ ПОВЕРХНОСТЬЮ С ВПАДИНОЙ

НА Ру 4,0 МПа.

Конструкция и размеры.

ОСТ 26-02-2044

ОТРАСЛЕВОЙ СТАНДАРТ

НА Ру 4,0 МПа.

Конструкция и размеры.

ОСТ 26-02-2044

Приказом МИНХИММАШ,а

от 197 г. № срок действия

с 01.01 1981 г.

до 01.01.1993г.

(Измененная редакция, Изм. № 2).

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на штуцера из двухслойных сталей с приварными встык фланцами и наплавленной уплотнительной поверхностью с впадиной на условный проход Ду от 150 до 500 мм, условное давление Ру 4,0 МПа (40 кгс/см²) и температуру от минус 60 до 560°С.

(Измененная редакция, Изм. № 1).

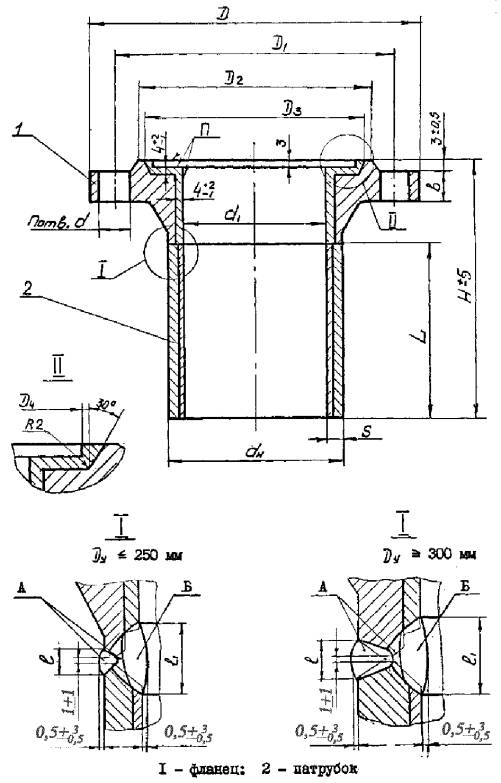

2. Конструкция и размеры штуцеров должны соответствовать указанным на чертеже и в таблице.

3. Материал, технические требования и маркировка штуцеров по ОСТ 26-02-053.

Разделка фланцев под сварку

Ду < 250 мм

Ду >300 мм

Разделка патрубков под сварку

Ду < 250 мм

Ду > 300 мм

А - присадочный материал перлитного класса;

Б - присадочный материал аустенитного класса;

D_n* - по ГОСТ 12821-80.

(Измененная редакция, Изм. № 1).

Размеры в мм

D_у	D	D₁	D₂	D₃	D₄	d₁	d_h	S	d	n	b	L	H	l, не более	l_1, не менее	Масса, кг
																наплавленного металла		общая
																углеродистого	аустенитного	общая
150	300	250	212	212	204	145	169	12	26	8	27	120	190	22	26	0,2	2,3	19,3
150	300	250	212	212	204	145	169		26	8	27	180	250			0,2	2,3	22,0
200	375	320	285	270	260	200	224		30	12	35	120	210			0,3	3,2	32,2
200	375	320	285	270	260	200	224		30		35	180	270				3,2	36,2
250	445	385	345	323	313	252	276		33		39	120	220				4,3	47,0
250	445	385	345	323	313	252	276				39	180	280				4,3	61,6
300	510	450	410	376	364	301	333	16		16	42	150	270	20	28	0,6	5,5	70,2
300	510	450	410	376	364	301	333				42	210	330			0,6	5,5	77,7
350	570	510	465	434	422	351	383				48	150	270			0,8	6,8	91,2
350	570	510	465	434	422	351	383				48	210	330			0,8	6,8	100,0
400	655	585	535	486	474	398	430		39		54	180	320			0,9	8,4	136,0
400	655	585	535	486	474	398	430				54	240	380			0,9	8,4	146,0
450	680	610	560	536	524	448	484	18		20	56	180	320	22	30	1,4	9,4	144,4
450	680	610	560	536	524	448	484	18			56	270	410			1,4	9,4	163,0
500	755	670	615	588	576	495	535	20	45		58	180	320			1,8	11,6	174,5
500	755	670	615	588	576	495	535	20	45		58	70	410			1,8	11,6	198,0

Примечание. Ду 450 мм применять только для люка.

(Измененная редакция, Изм. № 1).

Пример условного обозначения штуцера Ду 150 мм на Ру 4,0 МПа, Н = 250 мм,

патрубок из стали 09Г2С + 08Х13, фланец из стали 09Г2С:

Штуцер 150-4,0-250-4а-4 ОСТ 26-02-2044-79

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Министерством химического и нефтяного машиностроения СССР от 16.07.1979

2. РАЗРАБОТЧИКИ: А.Ю. Пролесковский, М.И. Байбакова

3. ЗАРЕГИСТРИРОВАН ВНИИКИ ГР № 8138505 от 11.09.1979

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на которые дана ссылка	Номер пункта, подпункта, перечисления, приложения
ГОСТ 12821-80	2
ОСТ 26-02-2053-79	3

(Введены дополнительно, Изм. № 2).
