Основные
нормы взаимозаменяемости
РЕЗЬБА МЕТРИЧЕСКАЯ
Допуски.
Посадки с зазором
Basic norms of interchangebility. Metric screw thread. Tolerances.
Clearance fits
|
ГОСТ
16093-81
(СТ СЭВ 640-77)
Взамен
ГОСТ 16093-70
и ГОСТ 17722-72
|
Постановлением
Государственного комитета СССР по стандартам от 18 июня 1981 г. № 3001 срок
введения установлен
с 01.01.82
Несоблюдение
стандарта преследуется по закону
Настоящий стандарт
распространяется на метрическую резьбу с профилем по ГОСТ 9150-81, диаметрами
от 1 до 600 мм по ГОСТ
8724-81 и ГОСТ l6967-81,
основными размерами по ГОСТ
24705-81 и ГОСТ 24706-81 и устанавливает систему допусков для посадок с
зазором.
Стандарт полностью соответствует
СТ СЭВ 640 77.
1.1. Обозначения, принятые в
настоящем стандарте, приведены в табл. 1:
Таблица 1
Обозначение
|
Наименование
|
d
|
Наружный диаметр наружной резьбы (болта)
|
d1
|
Внутренний диаметр наружной резьбы
|
d2
|
Средний диаметр наружной резьбы
|
D
|
Наружный диаметр внутренней резьбы (гайки)
|
D1
|
Внутренний диаметр внутренней резьбы
|
D2
|
Средний диаметр внутренней резьбы
|
P
|
Шаг резьбы
|
H
|
Высота исходного треугольника
|
Rmin
|
Наименьший радиус впадины наружной резьбы
|
S
|
Длины свинчивания группы короткие
|
N
|
Длины свинчивания группы нормальные
|
L
|
Длины свинчивания группы длинные
|
Td; Td2; TD1;
ТD2
|
Допуски диаметров d, d2, D1, D2
|
es
|
Верхнее отклонение диаметров наружной резьбы
|
ES
|
Верхнее отклонение диаметров внутренней резьбы
|
ei
|
Нижнее отклонение диаметров наружной резьбы
|
EI
|
Нижнее отклонение диаметров внутренней резьбы
|
1.2. Система допусков резьбы
предусматривает:
допуски диаметров резьбы;
положения полей допусков
диаметров резьбы;
классификацию длин свинчивания;
поля допусков резьбы и их выбор
с учетом длин свинчивания.
1.3. Схемы полей допусков

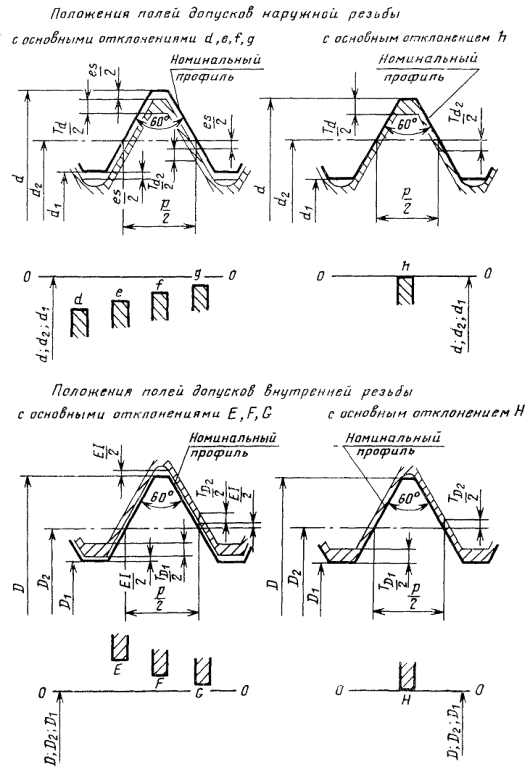

наружной и внутренней резьбы в посадках с зазором приведены на черт. 1.

Черт. 1
Отклонения отсчитываются от
номинального профиля резьбы в направлении, перпендикулярном оси резьбы.
1.4. Допуски диаметров резьбы
устанавливаются по степеням точности, обозначаемыми цифрами. Степени точности
диаметров резьбы приведены в табл. 2.
Допуски диаметров d и D не устанавливаются.
Допуски среднего диаметра резьбы
являются суммарными.
Таблица 2
Вид резьбы
|
Диаметр резьбы
|
Степень точности
|
Наружная резьба
|
d
|
4; 6; 8
|
d2
|
3; 4; 5; 6; 7; 8; 9; 10*
|
Внутренняя резьба
|
D2
|
4; 5; 6; 7; 8; 9*
|
D1
|
4; 5; 6; 7; 8
|
* Только для резьб на деталях из пластмасс.
1.5. Положение поля допуска
диаметра резьбы определяется основным отклонением (верхним es для наружной резьбы и нижним EI для внутренней) и
обозначается буквой латинского алфавита, строчной для наружной резьбы и
прописной для внутренней.
Положения полей допусков
приведены на черт.
1 и в табл. 3.
Таблица 3
Вид резьбы
|
Диаметр резьбы
|
Степень точности
|
Наружная резьба
|
d
|
d; е; f; g; h
|
d2
|
d; е; f; g; h
|
Внутренняя резьба
|
D2
|
Е; F; G; H
|
D1
|
Е; F; G; H
|
Примечания:
1. Верхнее отклонение диаметра d1
должно соответствовать основному отклонению диаметра d2.
2. Нижнее отклонение диаметра D должно
соответствовать основному отклонению диаметра D2.
3. Основные отклонения Е и F установлены только для
специального применения при значительных толщинах слоя защитного покрытия.
1.6. Длины свинчивания
подразделяются на три группы: короткие S, нормальные N и длинные L.
1.7. Поле допуска диаметра
резьбы образуется сочетанием допуска и основного отклонения. Поле допуска
резьбы образуется сочетанием поля допуска среднего диаметра с полем допуска
диаметра выступов (диаметров d или D1).
1.8. Расчетные формулы и правила
округления числовых значений допусков, основных отклонений и длин свинчивания
приведены в приложении
1.
2.1. Обозначение поля допуска
диаметра резьбы состоит из цифры, обозначающей степень точности, и буквы,
обозначающей основного отклонение.
Например: 4h; 6g; 6H.
2.2. Обозначение поля допуска
резьбы состоит, из обозначения поля допуска среднего диаметра, помещаемого на
первом месте, и обозначения поля допуска диаметра выступов. Например:


Если обозначение поля допуска
диаметра выступов совпадает с обозначением поля допуска среднего диаметра, то
оно в обозначении поля допуска резьбы не повторяется. Например:


2.3. В условном обозначении
резьбы обозначение поля допуска должно следовать за обозначением размера
резьбы.
Примеры обозначения резьбы:
с крупным шагом
наружной резьбы: М12-6g;
внутренней резьбы: М12-6Н;
с мелким шагом
наружной резьбы: М12´1-6g;
внутренней резьбы: М12´1-6Н;
левой резьбы
наружной резьбы: М12´1LH-6g;
внутренней резьбы: M12´1LH-6Н.
2.4. Длина свинчивания N
в условном обозначении резьбы не указывается.
Длина свинчивания, к которой
относится допуск резьбы, должна быть указана в миллиметрах в обозначении резьбы
в следующих случаях:
1) если она относится к группе L;
2) если она относится к группе S, но меньше, чем вся
длина резьбы.
Пример обозначения резьбы с
длиной свинчивания, отличающейся от нормальной:

2.5. Посадка в резьбовом
соединении обозначается дробью, в числителе которой указывают обозначение поля
допуска внутренней резьбы, а в знаменателе - обозначение поля допуска наружной
резьбы.
Например: M12-6H/6g;
М12´1-6H/6g;
M12´1LH-6H/6g.
3.1. Числовые значения допусков
диаметров наружной и внутренней резьбы должны соответствовать указанным в табл. 4 - 6.
Таблица
4
Допуски диаметров d и D1
Шаг Р, мм
|
Наружная резьба
|
Внутренняя резьба
|
Степень точности
|
4
|
6
|
8
|
4
|
5
|
6
|
7
|
8
|
Допуск, мкм
|
Td
|
TD1
|
0,2
|
36
|
56
|
-
|
38
|
48
|
60
|
-
|
-
|
0,25
|
42
|
67
|
-
|
45
|
56
|
71
|
-
|
-
|
0,3
|
48
|
75
|
-
|
53
|
67
|
85
|
-
|
-
|
0,35
|
53
|
85
|
-
|
63
|
80
|
100
|
-
|
-
|
0,4
|
60
|
95
|
-
|
71
|
90
|
112
|
-
|
-
|
0,45
|
63
|
100
|
-
|
80
|
100
|
125
|
-
|
-
|
0,5
|
67
|
106
|
-
|
90
|
112
|
140
|
180
|
-
|
0,6
|
80
|
125
|
-
|
100
|
125
|
160
|
200
|
-
|
0,7
|
90
|
140
|
-
|
112
|
140
|
180
|
224
|
-
|
0,75
|
90
|
140
|
-
|
118
|
150
|
190
|
236
|
-
|
0,8
|
95
|
150
|
236
|
125
|
160
|
200
|
250
|
315
|
1
|
112
|
180
|
280
|
150
|
190
|
236
|
300
|
375
|
1,25
|
132
|
212
|
335
|
170
|
212
|
265
|
335
|
425
|
1,5
|
150
|
236
|
375
|
190
|
236
|
300
|
375
|
475
|
1,75
|
170
|
265
|
425
|
212
|
265
|
335
|
425
|
530
|
2
|
180
|
280
|
450
|
236
|
300
|
375
|
475
|
600
|
2,5
|
212
|
335
|
530
|
280
|
355
|
450
|
569
|
710
|
3
|
236
|
375
|
600
|
315
|
400
|
500
|
630
|
800
|
3,5
|
265
|
425
|
670
|
355
|
450
|
560
|
710
|
900
|
4
|
300
|
475
|
750
|
375
|
475
|
600
|
750
|
950
|
4,5
|
315
|
500
|
800
|
425
|
530
|
670
|
850
|
1060
|
5
|
335
|
530
|
850
|
450
|
560
|
710
|
900
|
1120
|
5,5
|
355
|
560
|
900
|
475
|
600
|
750
|
950
|
1180
|
6
|
375
|
600
|
950
|
500
|
630
|
800
|
1000
|
1250
|
Таблица
5
Допуски диаметра d2
Номинальный диаметр резьбы d, мм
|
Шаг Р, мм
|
Степень точности
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
10
|
Допуск Тd2 , мкм
|
От 1 до 1,4
|
0,2
|
24
|
30
|
38
|
48
|
(60)
|
(75)
|
-
|
-
|
0,25
|
26
|
34
|
42
|
53
|
(67)
|
(85)
|
-
|
-
|
0,3
|
28
|
36
|
45
|
56
|
(71)
|
(90)
|
-
|
-
|
Св. 1,4 до 2,8
|
0,2
|
25
|
32
|
40
|
50
|
(63)
|
(80)
|
-
|
-
|
0,25
|
28
|
36
|
45
|
56
|
(71)
|
(90)
|
-
|
-
|
0,35
|
32
|
40
|
50
|
63
|
80
|
(100)
|
-
|
-
|
0,4
|
34
|
42
|
53
|
67
|
85
|
(106)
|
-
|
-
|
0,45
|
36
|
45
|
56
|
71
|
90
|
(112)
|
-
|
-
|
Св. 2,8 до 5,6
|
0,25
|
28
|
36
|
45
|
56
|
(71)
|
-
|
-
|
-
|
0,35
|
34
|
42
|
53
|
67
|
85
|
(106)
|
-
|
-
|
0,5
|
38
|
48
|
60
|
75
|
95
|
(118)
|
-
|
-
|
0,6
|
42
|
53
|
67
|
85
|
106
|
(132)
|
-
|
-
|
0,7
|
45
|
56
|
71
|
90
|
112
|
(140)
|
-
|
-
|
0,75
|
45
|
56
|
71
|
90
|
112
|
(140)
|
-
|
-
|
0,8
|
48
|
60
|
75
|
95
|
118
|
150
|
190
|
236
|
Св. 5,6 до 11,2
|
0,25
|
32
|
40
|
50
|
63
|
(80)
|
-
|
-
|
-
|
0,35
|
36
|
45
|
56
|
71
|
90
|
-
|
-
|
-
|
0,5
|
42
|
53
|
67
|
85
|
106
|
(132)
|
-
|
-
|
0,75
|
50
|
63
|
80
|
100
|
125
|
(160)
|
-
|
-
|
1
|
56
|
71
|
90
|
112
|
140
|
180
|
224
|
280
|
1,25
|
60
|
75
|
95
|
118
|
150
|
190
|
236
|
300
|
1,5
|
67
|
85
|
106
|
132
|
170
|
212
|
265
|
335
|
Св. 11,2 до 22,4
|
0,35
|
38
|
48
|
60
|
75
|
95
|
-
|
-
|
-
|
0,5
|
45
|
56
|
71
|
90
|
112
|
(140)
|
-
|
-
|
0,75
|
53
|
67
|
85
|
106
|
132
|
(170)
|
-
|
-
|
1
|
60
|
75
|
95
|
118
|
150
|
190
|
236
|
300
|
1,25
|
67
|
85
|
106
|
132
|
170
|
212
|
265
|
335
|
1,5
|
71
|
90
|
112
|
140
|
180
|
224
|
280
|
355
|
1,75
|
75
|
95
|
118
|
150
|
190
|
236
|
300
|
375
|
2
|
80
|
100
|
125
|
160
|
200
|
250
|
315
|
400
|
2,5
|
85
|
106
|
132
|
170
|
212
|
265
|
335
|
425
|
Св. 22,4 до 45
|
0,5
|
48
|
60
|
75
|
95
|
118
|
-
|
-
|
-
|
0,75
|
56
|
71
|
90
|
112
|
140
|
(180)
|
-
|
-
|
1
|
63
|
80
|
100
|
125
|
160
|
200
|
250
|
315
|
1,5
|
75
|
95
|
118
|
150
|
190
|
236
|
300
|
375
|
2
|
85
|
106
|
132
|
170
|
212
|
265
|
335
|
425
|
3
|
100
|
125
|
160
|
200
|
250
|
315
|
400
|
500
|
3,5
|
106
|
132
|
170
|
212
|
265
|
335
|
425
|
530
|
4
|
112
|
140
|
180
|
224
|
280
|
355
|
450
|
560
|
4,5
|
118
|
150
|
190
|
236
|
300
|
375
|
475
|
600
|
Св. 45 до 90
|
0,5
|
50
|
63
|
80
|
100
|
125
|
-
|
-
|
-
|
0,75
|
60
|
75
|
95
|
118
|
150
|
-
|
-
|
-
|
1
|
71
|
90
|
112
|
140
|
180
|
224
|
280
|
355
|
1,5
|
80
|
100
|
125
|
160
|
200
|
250
|
315
|
400
|
2
|
90
|
112
|
140
|
180
|
224
|
280
|
355
|
450
|
3
|
106
|
132
|
170
|
212
|
265
|
335
|
425
|
530
|
4
|
118
|
150
|
190
|
236
|
300
|
375
|
475
|
600
|
5
|
125
|
160
|
200
|
250
|
315
|
400
|
500
|
630
|
5,5
|
132
|
170
|
212
|
265
|
335
|
425
|
530
|
670
|
6
|
140
|
180
|
224
|
280
|
355
|
450
|
560
|
710
|
Св. 90 до 180
|
0,75
|
63
|
80
|
100
|
125
|
160
|
-
|
-
|
-
|
1
|
75
|
95
|
118
|
150
|
190
|
-
|
-
|
-
|
1,5
|
85
|
106
|
132
|
170
|
212
|
265
|
335
|
425
|
2
|
95
|
118
|
150
|
190
|
236
|
300
|
375
|
475
|
3
|
112
|
140
|
180
|
224
|
280
|
355
|
450
|
560
|
4
|
125
|
160
|
200
|
250
|
315
|
400
|
500
|
630
|
6
|
150
|
190
|
236
|
300
|
375
|
475
|
600
|
750
|
Св. 180 до 355
|
1,5
|
90
|
112
|
140
|
180
|
224
|
280
|
355
|
-
|
2
|
106
|
132
|
170
|
212
|
265
|
335
|
425
|
530
|
3
|
125
|
160
|
200
|
250
|
315
|
400
|
500
|
630
|
4
|
140
|
180
|
224
|
280
|
355
|
450
|
560
|
710
|
6
|
160
|
200
|
250
|
315
|
400
|
500
|
630
|
800
|
Св. 355 до 600
|
2
|
112
|
140
|
180
|
224
|
280
|
355
|
450
|
-
|
4
|
150
|
190
|
236
|
300
|
375
|
475
|
600
|
750
|
6
|
170
|
212
|
265
|
335
|
425
|
530
|
670
|
850
|
Примечание. Значения, указанные в скобках, по возможности не
применять.
Таблица 6
Допуски диаметра D2
Номинальный диаметр резьбы d, мм
|
Шаг Р, мм
|
Степень точности
|
4
|
5
|
6
|
7
|
8
|
9
|
Допуск ТD2, мкм
|
От 1 до 1,4
|
0,2
|
40
|
50
|
63
|
-
|
-
|
-
|
0,25
|
45
|
56
|
71
|
-
|
-
|
-
|
0,3
|
48
|
60
|
75
|
-
|
-
|
-
|
Св. 1,4 до 2,8
|
0,2
|
42
|
53
|
67
|
-
|
-
|
-
|
0,25
|
48
|
60
|
75
|
-
|
-
|
-
|
0,35
|
53
|
67
|
85
|
-
|
-
|
-
|
0,4
|
56
|
71
|
90
|
-
|
-
|
-
|
0,45
|
60
|
75
|
95
|
-
|
-
|
-
|
Св. 2,8 до 5,6
|
0,25
|
48
|
60
|
75
|
-
|
-
|
-
|
0,35
|
56
|
71
|
90
|
-
|
-
|
-
|
0,5
|
63
|
80
|
100
|
125
|
-
|
-
|
0,6
|
71
|
90
|
112
|
140
|
-
|
-
|
0,7
|
75
|
95
|
118
|
150
|
-
|
-
|
0,75
|
75
|
95
|
118
|
150
|
-
|
-
|
0,8
|
80
|
100
|
125
|
160
|
200
|
250
|
Св. 5,6 до 11,2
|
0,25
|
53
|
67
|
85
|
-
|
-
|
-
|
0,35
|
60
|
75
|
95
|
-
|
-
|
-
|
0,5
|
71
|
90
|
112
|
140
|
-
|
-
|
0,75
|
85
|
106
|
132
|
170
|
-
|
-
|
1
|
95
|
118
|
150
|
190
|
236
|
300
|
1,25
|
100
|
125
|
160
|
200
|
250
|
315
|
1,5
|
112
|
140
|
180
|
224
|
280
|
355
|
Св. 11,2 до 22,4
|
0,35
|
63
|
80
|
100
|
-
|
-
|
-
|
0,5
|
75
|
95
|
118
|
150
|
-
|
-
|
0,75
|
90
|
112
|
140
|
180
|
-
|
-
|
1
|
100
|
125
|
160
|
200
|
250
|
315
|
1,25
|
112
|
140
|
180
|
224
|
280
|
355
|
1,5
|
118
|
150
|
190
|
236
|
300
|
375
|
1,75
|
125
|
160
|
200
|
250
|
315
|
400
|
2
|
132
|
170
|
212
|
265
|
335
|
425
|
2,5
|
140
|
180
|
224
|
280
|
355
|
450
|
Св. 22,4 до 45
|
0,5
|
80
|
100
|
125
|
-
|
-
|
-
|
0,75
|
95
|
118
|
150
|
190
|
-
|
-
|
1
|
106
|
13,2
|
170
|
212
|
265
|
335
|
1,5
|
125
|
160
|
200
|
250
|
315
|
400
|
2
|
140
|
180
|
224
|
280
|
355
|
450
|
3
|
170
|
212
|
265
|
335
|
425
|
530
|
3,5
|
180
|
224
|
280
|
355
|
450
|
560
|
4
|
190
|
236
|
300
|
375
|
475
|
600
|
4,5
|
200
|
250
|
315
|
400
|
500
|
630
|
Св. 45 до 90
|
0,5
|
85
|
106
|
132
|
-
|
-
|
-
|
0,75
|
100
|
125
|
160
|
-
|
-
|
-
|
1
|
118
|
150
|
190
|
236
|
300
|
375
|
1,5
|
132
|
170
|
212
|
265
|
335
|
425
|
2
|
150
|
190
|
236
|
300
|
375
|
475
|
3
|
180
|
224
|
280
|
355
|
450
|
560
|
4
|
200
|
250
|
315
|
400
|
500
|
630
|
5
|
212
|
265
|
335
|
425
|
530
|
670
|
5,5
|
224
|
280
|
355
|
450
|
560
|
710
|
6
|
236
|
300
|
375
|
475
|
600
|
750
|
Св. 90 до 180
|
0,75
|
106
|
132
|
170
|
-
|
-
|
-
|
1
|
125
|
160
|
200
|
250
|
-
|
-
|
1,5
|
140
|
180
|
224
|
280
|
355
|
450
|
2
|
160
|
200
|
250
|
315
|
400
|
500
|
3
|
190
|
236
|
300
|
375
|
475
|
600
|
4
|
212
|
265
|
335
|
425
|
530
|
670
|
6
|
250
|
315
|
400
|
500
|
630
|
800
|
Св. 180 до 355
|
1,5
|
150
|
190
|
236
|
300
|
375
|
-
|
2
|
180
|
224
|
280
|
355
|
450
|
560
|
3
|
212
|
265
|
335
|
425
|
530
|
670
|
4
|
236
|
300
|
375
|
475
|
600
|
750
|
6
|
265
|
335
|
425
|
530
|
670
|
850
|
Св. 355 до 600
|
2
|
190
|
236
|
300
|
375
|
475
|
-
|
4
|
250
|
315
|
400
|
500
|
630
|
800
|
6
|
280
|
355
|
450
|
560
|
710
|
900
|
|
|
|
|
|
|
|
|
|
4.1. Числовые значения основных
отклонений диаметров наружной и внутренней резьбы должны соответствовать
указанным в табл.
7.
Таблица 7
Шаг P, мм
|
Наружная резьба
|
Внутренняя резьба
|
Диаметр резьбы
|
d; d2
|
D1; D2
|
Основное отклонение, мкм
|
es
|
EI
|
d
|
e
|
f
|
g
|
h
|
E
|
F
|
G
|
H
|
0,2
|
-
|
-
|
-32
|
-17
|
0
|
-
|
+32
|
+17
|
0
|
0,25
|
-
|
-
|
-33
|
-18
|
0
|
-
|
+33
|
+18
|
0
|
0,3
|
-
|
-
|
-33
|
-18
|
0
|
-
|
+33
|
+18
|
0
|
0,35
|
-
|
-
|
-34
|
-19
|
0
|
-
|
+34
|
+19
|
0
|
0,4
|
-
|
-
|
-34
|
-19
|
0
|
-
|
+34
|
+19
|
0
|
0,45
|
-
|
-
|
-35
|
-20
|
0
|
-
|
+35
|
+20
|
0
|
0,5
|
-
|
-50
|
-36
|
-20
|
0
|
+50
|
+36
|
+20
|
0
|
0,6
|
-
|
-53
|
-36
|
-21
|
0
|
+53
|
+36
|
+21
|
0
|
0,7
|
-
|
-56
|
-38
|
-22
|
0
|
+56
|
+38
|
+22
|
0
|
0,75
|
-
|
-56
|
-38
|
-22
|
0
|
+56
|
+38
|
+22
|
0
|
0,8
|
-
|
-60
|
-38
|
-24
|
0
|
+60
|
+38
|
+24
|
0
|
1
|
-90
|
-60
|
-40
|
-26
|
0
|
+60
|
+40
|
+26
|
0
|
1,25
|
-95
|
-63
|
-42
|
-28
|
0
|
+63
|
+42
|
+28
|
0
|
1,5
|
-95
|
-67
|
-45
|
-32
|
0
|
+67
|
+45
|
+32
|
0
|
1,75
|
-100
|
-71
|
-48
|
-34
|
0
|
+71
|
+48
|
+34
|
0
|
2
|
-100
|
-71
|
-52
|
-38
|
0
|
+71
|
+52
|
+38
|
0
|
2,5
|
-106
|
-80
|
-58
|
-42
|
0
|
+80
|
-
|
+42
|
0
|
3
|
-112
|
-85
|
-63
|
-48
|
0
|
+85
|
-
|
+48
|
0
|
3,5
|
-118
|
-90
|
-
|
-53
|
0
|
+90
|
-
|
+53
|
0
|
4
|
-125
|
-95
|
-
|
-60
|
0
|
+95
|
-
|
+60
|
0
|
4,5
|
-132
|
-100
|
-
|
-63
|
0
|
+100
|
-
|
+63
|
0
|
5
|
-132
|
-106
|
-
|
-71
|
0
|
+106
|
-
|
+71
|
0
|
5,5
|
-140
|
-112
|
-
|
-75
|
0
|
+112
|
-
|
+75
|
0
|
6
|
-150
|
-118
|
-
|
-80
|
0
|
+118
|
-
|
+80
|
0
|
5.1. Длины свинчивания,
относящиеся к группам S,
N и L,
должны соответствовать указанным в табл. 8.
Таблица
8
мм
Номинальный диаметр резьбы d
|
Шаг Р
|
Длина свинчивания
|
S
|
N
|
L
|
От 1 до 1,4
|
0,2
|
До 0,5
|
Св. 0,5 до 1,4
|
Св. 1,4
|
0,2,5
|
» 0,6
|
» 0,6 » 1,7
|
» 1,7
|
0,3
|
» 0,7
|
» 0,7 » 2
|
» 2
|
Св. 1,4 до 2,8
|
0,2
|
До 0,5
|
Св. 0,5 до 1,5
|
Св. 1,5
|
0,25
|
» 0,6
|
» 0,6 » 1,9
|
» 1,9
|
0,35
|
» 0,8
|
» 0,8 » 2,6
|
» 2,6
|
0,4
|
» 1
|
» 1 » 3
|
» 3
|
0,45
|
» 1,3
|
» 1,3 » 3,8
|
» 3,8
|
Св. 2,8 до 5,6
|
0,25
|
До 0,7
|
Св. 0,7 до 2,1
|
Св. 2,1
|
0,35
|
» 1
|
» 1 » 3
|
» 3
|
0,5
|
» 1,5
|
» 1,5 » 4,5
|
» 4,5
|
0,6
|
» 1,7
|
» 1,7 » 5
|
» 5
|
0,7
|
» 2
|
» 2 » 6
|
» 6
|
0,75
|
» 2,2
|
» 2,2 » 6,7
|
» 6,7
|
0,8
|
» 2,5
|
» 2,5 » 7,5
|
» 7,5
|
Св. 5,6 до 11,2
|
0,25
|
До 0,8
|
Св. 0,8 до 2,4
|
Св. 2,4
|
0,35
|
» 1,1
|
» 1,1 » 3,4
|
» 3,4
|
0,5
|
» 1,6
|
» 1,6 » 4,7
|
» 4,7
|
0,75
|
» 2,4
|
» 2,4 » 7,1
|
» 9
|
1
|
» 3
|
» 3 » 9
|
» 7,1
|
1,25
|
» 4
|
» 4 » 12
|
» 12
|
1,5
|
» 5
|
» 5 » 15
|
» 15
|
Св. 11,2 до 22,4
|
0,35
|
До 1,3
|
Св. 1,3 до 3,8
|
Св. 3,8
|
0,5
|
» 1,8
|
» 1,8 » 5,5
|
» 5,5
|
0,75
|
» 2,8
|
» 2,8 » 8
|
» 8,3
|
1
|
» 3,8
|
» 3,8 » 11
|
» 11
|
1,25
|
» 4,5
|
» 4,5 » 13
|
» 13
|
1,5
|
» 5,6
|
» 5,6 » 16
|
» 16
|
1,75
|
» 6
|
» 6 » 18
|
» 18
|
2
|
» 8
|
» 8 » 24
|
» 24
|
2,5
|
» 10
|
» 10 » 30
|
» 30
|
Св. 22,4 до 45
|
0,5
|
До 2,1
|
Св. 2,1 до 6,3
|
Св. 6,3
|
0,75
|
» 3,1
|
» 3,1 » 9,5
|
» 9,5
|
1
|
» 4
|
» 4 » 12
|
» 12
|
1,5
|
» 6,3
|
» 6,3 » 19
|
» 19
|
2,
|
» 8,5
|
» 8,5 » 25
|
» 25
|
3
|
» 12
|
» 12 » 36
|
» 36
|
3,5
|
» 15
|
» 15 » 45
|
» 45
|
4
|
» 18
|
» 18 » 53
|
» 53
|
4,5
|
» 21
|
» 21 » 63
|
» 63
|
Св. 45 до 90
|
0,5
|
До 2,4
|
Св. 2,4 до 7,1
|
Св. 7,1
|
0,75
|
» 3,6
|
» 3,6 » 11
|
» 11
|
1
|
» 4,8
|
» 4,8 » 14
|
» 14
|
1,5
|
» 7,5
|
» 7,5 » 22
|
» 22
|
2
|
» 9,5
|
» 9,5 » 28
|
» 28
|
3
|
» 15
|
» 15 » 45
|
» 45
|
4
|
» 19
|
» 19 » 56
|
» 56
|
5
|
» 24
|
» 24 » 71
|
» 71
|
5,5
|
» 28
|
» 28 » 85
|
» 85
|
6
|
» 32
|
» 32 » 95
|
» 95
|
Св. 90 до 180
|
0,75
|
До 4,2
|
Св. 4,2 до 12
|
Св. 12
|
1
|
» 5,6
|
» 5,6 » 16
|
» 16
|
1,5
|
» 8,3
|
» 8,3 » 25
|
» 25
|
2
|
» 12
|
» 12 » 36
|
» 36
|
3
|
» 18
|
» 18 » 53
|
» 53
|
4
|
» 24
|
» 24 » 71
|
» 71
|
6
|
» 36
|
» 36 » 106
|
» 106
|
Св. 180 до 355
|
1,5
|
До 9,5
|
Св. 9,5 до 28
|
Св. 28
|
2
|
» 13
|
» 13 » 38
|
» 38
|
3
|
» 20
|
» 20 » 60
|
» 60
|
4
|
» 26
|
» 26 » 80
|
» 80
|
6
|
» 40
|
» 40 » 118
|
» 118
|
Св. 355 до 600
|
2
|
До 15
|
Св. 15 до 45
|
Св. 45
|
4
|
» 29
|
» 29 » 87
|
» 87
|
6
|
» 43
|
» 43 » 130
|
» 130
|
5.2. Допуск резьбы, если нет особых
указаний, относится к наибольшей нормальной длине свинчивания, указанной в табл. 8,
или ко всей длине резьбы, если она меньше наибольшей нормальной длины
свинчивания.
6.1. Реальный профиль впадины
наружной резьбы ни в одной точке не должен выходить за линию плоского среза на
расстоянии от вершины исходного
треугольника.
6.2. При закругленной форме
впадины наружной резьбы радиус кривизны реального профиля ни в одной точке не
должен быть менее 0,1Р (черт. 2).
Числовые значения наименьших
радиусов закругления впадины наружной резьбы (Rmin) должны соответствовать
указанным в табл.
9.

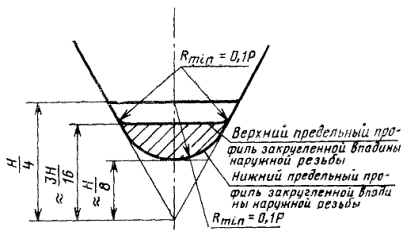

Черт. 2
6.3. При высоких требованиях к
прочности резьбы может устанавливаться наименьший радиус кривизны реального
профиля впадины наружной резьбы Rmin=0,125Р
(табл. 9).
Таблица 9
мм
Шаг Р
|
Rmin=0,1P
|
Rmin=0,125P
|
Шаг Р
|
Rmin=0,1P
|
Rmin=0,125P
|
Шаг Р
|
Rmin=0,1P
|
R | |
